Как установить

Чтобы избежать замыканий, перед монтажом сигнализации надо обесточить бортовую сеть автомобиля.

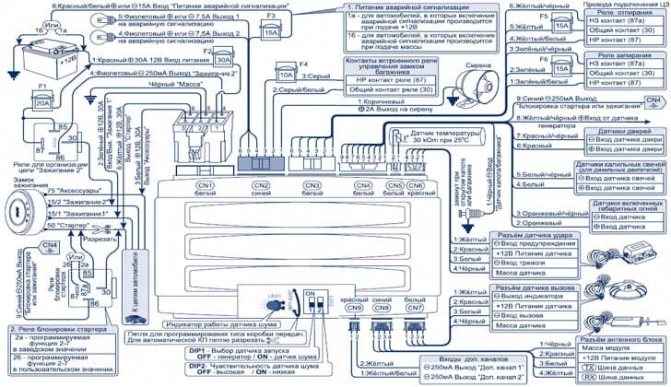

Схема подключения

Схемы подключения сигнализации содержатся в инструкции по установке. Соединение проводов 6-контактного силового разъема CN1:

• черный — масса;
• 2 фиолетовых — выходы на аварийную сигнализацию;
• красно- белый — вход питания аварийной сигнализации;
• коричневый — выход на сирену;
• красный — вход питания 12 В.

Распиновка проводов 9-контактного разъема CN2:

• бело-розовый и черно-розовый — выходы для управления штатной охранной системой;
• бело-фиолетовый — выход управления светом в салоне;
• зеленый — вход +12 В при включении зажигания;
• синий — выход блокировки зажигания;
• желтый и желто-белый — выходы управления дополнительными каналами 1 и 2;
• белый — выход на клаксон;
• фиолетовый — выход на аварийную сигнализацию.

Схема подключения 6-контактного разъема CN3:

• серо-черный и коричнево-черный — выходы на датчики багажника и капота;
• красный и красно-черный — положительный и отрицательный входы датчика двери;
• бело-черный и бело-серый — входы для подключения дополнительного датчика.

Как установить

Сигнализация Шерхан Мобикар устанавливается так же, как и любая другая подобная система. Теоретически это можно сделать самостоятельно, хотя лучше доверить установку центрального блока специалисту, поскольку профессионал знает, как лучше сделать это, не затрагивая электронные системы автомобиля. Это то, что касается аппаратной части, но не стоит забывать и о программном обеспечении.

Для корректной работы системы нужно скачать на смартфон или планшет мобильное приложение, с помощью которого можно управлять сигнализацией, проверять ее состояние, менять настройки.

Компания разработала отдельно приложения под Android и iOS. Скачать их можно на официальном сайте.

Но установки приложения недостаточно. Для того чтобы смартфон или планшет могли работать с сигнализацией, нужно выполнить процедуру сопряжения, которая детально рассмотрена в инструкции пользователя. Используется для этого технология Bluetooth.

Технические характеристики

Технические параметры автосигнализации Scher-Khan Magicar 11:

• несущая частота канала управления — 433,92 МГц;
• заявленная мощность передатчиков — не выше 10 мВт;
• продолжительность подачи сигналов тревоги — 30 секунд (1 цикл);
• расчетное напряжение питания — 9-18 В;
• потребляемый ток — от 15 до 35 мА (зависит от числа подсоединенных дополнительных устройств);
• температура эксплуатации — в пределах -40…+ 85°С;
• масса головного блока — 240 г.

Комплектация

В набор сигналки Sherhan 11 входят детали:

• блок управления с процессором и релейным модулем;
• комплект пультов (коммуникатор и вспомогательный);
• силовые разъемы со жгутами проводки;
• слаботочные кабели;
• сенсор температуры и датчик удара;
• устройство вызова водителя;
• концевой переключатель;
• сирена и реле блокировки двигателя;
• инструкции по установке и использованию;
• наклейки и памятка.

Как запрограммировать новый брелок

Чтобы настройка нового Шерхан-брелока была выполнена без ошибок, необходимо в точности соблюдать инструкцию. В первую очередь стоит установить в пейджер элементы питания, предварительно демонтировав специальный отсек за крышкой. Чтобы снять крышку, потребуется сдвинуть фиксатор.

Новый брелок прописывается по следующему принципу:

Активируется зажигание три раза и отключается поворотом ключа в замке на положение «Выкл»

Водителю важно успеть провести эти манипуляции за 4 секунды. В противном случае придется повторять действия еще раз.
Когда сработает световая индикация, необходимо нажать на кнопку 1 на брелоке

Интервал между нажатиями и морганием не должен превышать 4 секунды. Если коммуникатор привязан удачно, сигнальные огни моргнут 2 раза.
Остальные новые брелоки прописываются точно так же. Чтобы выйти из режима настроек и сохранить их, достаточно ничего не делать в течение 4 секунд.

Если не прописывается дополнительный брелок

Если попытки запрограммировать брелок не приносят успеха, необходимо проверить устройство на предмет неисправностей, учитывая такое руководство:

1. Попробовать попасть в салон, используя основной пульт.
2. Если охранный комплекс не откликается на команды с главного брелока, нужно задействовать дополнительный. При возникновении проблем далеко от дома, отключить систему аварийным методом, т.е. введением секретного кода. Вернувшись домой, необходимо проверить сигнализацию вторым пультом.
3. При отсутствии реакции и на второй пейджер, убедиться в исправности приемопередатчика. Сделать повторную перерегистрацию брелоков. Если это не решает проблему, обратиться за помощью в сервисный центр и провести комплексную диагностику.

Брелоки Шерхан с односторонними стандартами связи оборудованы контрольными диодами. Определить их работоспособность можно по наличию световой индикации.

В домашней обстановке или в мастерской возможность подачи сигнала определяется настраиваемым радиоприемником, принимающим волны в диапазоне 280-450 МГц. В зависимости от интенсивности звучания, издаваемого пультом, определяется текущее состояние заряда батареек. Роль антенны выполняет петля из медной проволоки.

Чтобы проверить устройство, необходимо:

1. Уложить брелок на верхнюю часть.
2. Нажать на кнопку, обеспечивающую подачу сигнала.
3. Поменять ориентацию брелока путем вращения рукоятки переменного конденсатора. Это позволит достичь высокого качества звучания. По желанию конденсатор оснащается шкалой рабочих частот, изготовленной на примере исправного устройства.

Проверив уровень сигнала, можно выполнить демонтаж устройства с целью проверки состояния клавиш и других рабочих элементов. Если замечаются визуальные дефекты, включая отошедшие ножки или отслоения, понадобится их повторная пропайка. Детали с механическими повреждениями заменяются аналогичными новыми.

Программирование брелков Шерхан 7 или новых моделей выполняется прямым образом или с применением кодового значения. Если в автомобиле установлен замок зажигания, мешающий свободному проведению манипуляций, понадобится установить переключатель в цепь зажигания. Завершив процедуру программирования, брелок удаляют, а изъятые провода подключают в стандартном режиме.

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.

Технические характеристики

Автосигнализации Scher-Khan Logicar 2 свойственны следующие технические данные:

• тип источника питания головного устройства — бортовая сеть с напряжением 9-18 В;
• вес процессорного блока — 230 г;
• диапазон рабочих температур — -40…+85ºС;
• количество тока, потребляемого системой при активации защитного режима, — не более 35 мА;
• длительность тревожного оповещения — 30 секунд;
• дальность действия главного пейджера при отправке команд — 500 м;
• радиус действия брелока в режима получения сигналов — до 1,5 км;
• тип элементов питания коммуникатора — батарейки ААА;
• источник питания вспомогательного брелока — CR2016.

Комплектация

В наборе с охранной системой Sherhan идут следующие элементы:

• головное устройство с защитным реле;
• основной коммуникатор с обратной связью и ЖК-дисплеем;
• второй брелок без экрана;
• 2-контактный разъем блокиратора двигателя;
• комплект силовых кабелей с предохранителями;
• антенный блок с установочным кабелем и колодкой;
• датчик температуры двигателя, оснащенный разъемом и проводами;
• сервисная клавиша, совмещенная со светодиодом и проводом с колодкой;
• шок-сенсор;
• кабель для интеграции системы в цифровые шины;
• концевые переключатели, размещаемые на капоте и багажнике;
• блокиратор двигателя;
• сирена;
• комплект наклеек;
• руководство пользователя, гарантийный талон.

Функции

Преимуществом системы являются широкие функциональные возможности. Помимо самой постановки на охрану и запуска режима тревоги, предусмотрены и другие функции. К их числу относятся:

1. Функция «Иммобилайзер». В данном случае смартфон или планшет выступают в качестве метки, подтверждающей личность водители. Разрешение на запуск двигателя поступает через мобильное приложение.
2. Защита при краже брелока. Эта функция не дает отключить охрану при наличии только брелока без мобильного приложения.
3. Напоминание о пропущенных тревогах появлением короткого звукового сигнала каждые 10 секунд. При этом на экран брелока будет выведен соответствующий символ.

Чтобы активировать функцию «Автозапуск», следует поставить автомобиль на охрану, а затем нажать на кнопку «3» и удерживать ее в течение 2 секунд. Через некоторое время брелок начнет издавать характерный звуковой сигнал, который подтверждает запуск двигателя. Для того чтобы остановить двигатель, следует снова нажать кнопку «3» и удерживать ее. Это завершит автозапуск.

Преимущества и недостатки

К числу преимуществ, которыми обладает автосигнализация Шерхан Мобикар 2, относятся:

возможность управления системой со смартфона, в т.ч

через мобильное приложение;
простая настройка параметров, для чего используется графический тач-интерфейс;
большая дальность действия брелока (запустить двигатель можно с расстояния 1200 м, получить информацию о тревоге — на расстоянии 2000 м);
компактный основный блок, оснащенный встроенными силовыми микрореле и антенным модулем;
возможность использования смартфона как беспроводной метки-иммобилайзера, что важно в случае потери ключей с брелоком.. Недостатков автосигнализация Шерхан Мобикар2 не имеет

Но некоторые пользователи отмечают, что сталкивались с трудностями, когда разбирались в работе мобильного приложения

Недостатков автосигнализация Шерхан Мобикар2 не имеет. Но некоторые пользователи отмечают, что сталкивались с трудностями, когда разбирались в работе мобильного приложения.

Надежная защита

Для обеспечения максимального уровня защиты автомобиля данная охранная система снабжена иммобилайзером. При этом функцию метки берет на себя смартфон автовладельца, который подтверждает его личность и дает «добро» на запуск двигателя. При этом значимость, которую раньше имел привычный брелок, практически теряется, так как без присутствия смартфона, с установленным на нем приложением, завести автомобиль будет невозможно.

Кроме того Шерхан Мобикар 2 в наборе основных функций защиты авто имеет возможность наложить запрет на выключение охраны при утере или краже брелка. При возникновении подобных ситуаций снять автомобиль с охраны брелком не представиться возможности до тех пор, пока рядом с машиной не окажется привязанный к ней смартфон. О запуске автомобиля и говорить в этом случае не стоит.

Система радиообмена осуществляется на частоте 868 МГц, которая является слабозагруженной, что сводит к минимуму возможность возникновения помех или каких-либо искажений даже в городских условиях. Транслируемые команды закодированы специальным алгоритмом, который основан на базе стандарта шифрования AES-128, отмеченным как одним самых из криптостойких.

Характерные “отклики” при активации/дезактивации функции “свободные руки”

При включении функции производятся:

• однократный сигнал сирены автомобиля;
• однократный кратковременный сигнал брелока;
• однократная вспышка аварийной сигнализации;
• на ЖКИ-экране брелока станет активна надпись “СВ. РУКИ”. При этом иконки фар и замка должны будут пятикратно мигнуть.

При дезактивации функции произойдет:

• двукратный сигнал сирены автомобиля;
• двукратный кратковременный сигнал брелока;
• двукратная вспышка аварийной сигнализации;
• на ЖКИ-экране брелока пропадет надпись “СВ. РУКИ”. При этом иконки фар и замка должны будут пятикратно мигнуть.

Использование данного режима возможно только на коммутаторе с наличием ЖКИ-дисплея. Функция будет не доступна на брелоке без ЖКИ.

При отключении режима “Свободные руки” необходимо учитывать один нюанс: в случае, если активирована программированная функция 1/19 (двух шаговое отключение охраны), автоматического снятия с охраны производится не будет.

Сигнализация Шерхан 6 (Scher-Khan Magicar) достаточно древняя, но до сих пор можно встретить на прилавках автомагазинов.

Шерхан 6 без автозапуска двигателя, и отличается от Шерхан 5 только корпусом брелка в синем цвете и отсутствием в комплекте модуля запуска «Абсолют 202», в остальном модели полностью взаимозаменяемы.

Если у Вас сломался основной брелок Шерхан 6, вы можете смело менять его на модель Шерхан 5 без потери функционала. Также корпус от Шерхана 5 в сером цвете без проблем подходит на Шерхан 6

Шерхан 6 мини (Scher-Khan Magicar 6 mini) основное отличие – в комплект не входит брелок с ЖК дисплеем и обратной связью, только дополнительный.

Автозапуск с брелока Шерхан 6 – автозапуск возможен только при наличии модуля запуска. Если такой модуль присутствует, нужно нажать кнопку 2 на 2 сек. Двери автомобиля закроются и двигатель запустится.

Читать дальше: Отличие полиуретана от резины

Режим «свободные руки» – своеобразный режим, который позволяет определять свой-чужой. То есть при приближении к машине с включенным режимом, на основном брелоке машина открывается, при отдалении закрывается. При постоянном использовании такого режима основной брелок отвязывается от системы, для его полноценной работы требуется прописать заново к машине по инструкции.

Запись брелков Шерхан 6 отличается от Шерхан 5, в связи с этим если приобрели брелок от пятой модели, Вам нужно прописывать по инструкции к шестой.

Для записи брелков режим Свободные руки и Valet должны быть отключены.

Отключаем режим свободные руки (если включен). Для выключения режима нажмите кнопку «1»брелока на 2 сек. Метка под надписью СВ. РУКИ исчезнет с дисплея.

Режим Valet, если включен, для выхода из режима VALET воспользуйтесь коротким нажатием кнопок (I+III) брелока.

Запись новых брелков немного сложнее, чем на пятую модель, так как в режим программирования зашит Pin1, который не отключается, если его не меняли, заводское значение 1 -1.

Как правильно прописать брелок Шерхан 6, даже если у вас в руках брелок от 5-ой модели (серый корпус).

В течение 4-х сек. три раза поверните ключ в замке зажигания из положения OFF (Выкл.) в положение ON (Вкл.). Выключите зажигание, аварийная сигнализация вспыхнет один раз. Если сигнализация не подключена на аварийку, должно щелкнуть реле.

После вспышки аварийной сигнализации включите зажигание количество раз, соответствующее первой цифре персонального кода (). Аварийная сигнализация вспыхнет один раз, подтверждая готовность ввода второй цифры.

После вспышки аварийной сигнализации включите зажигание количество раз, соответствующее второй цифре персонального кода (). Аварийная сигнализация вспыхнет один раз, подтверждая готовность ввода кодов брелоков.

После вспышки аварийной сигнализации нажмите кнопку 1 брелка, код которого необходимо ввести в память процессорного блока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз.

Если необходимо записать код только одного брелока, то коротко нажмите кнопку I этого брелока три раза.

Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х сек. после записи кода последнего брелока.

Система имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.

Понравился материал? Будем благодарны за оценку и комментарий

Технические параметры

2 Дополнительные особенности сигнализации
3 Инструкция

Безопасность

• При наборе скорости или запуске мотора происходит автоматическое закрытие центрального замка.
• Безопасность кодовых посылок от перехвата осуществляется посредством современной технологии MAGIC CODE PRO
• При утрате брелока у владельца имеется персональный код (PIN 1), при помощи которого можно отключить противоугонную систему.
• При утере ключа от автомобиля доступ в салон осуществляется при использовании PIN кода 2.
• Дальность связи с процессорным блоком до 3 км.
• В режиме TURBO можно изменять период времени охлаждения турбины мотора.
• Функция «Свободные руки» позволяет производить снятие и активирование защиты транспортного средства при приближении и отдалении владельца от него.

Брелок

• Дистанционный запуск мотора автомобиля посредством нажатия команды на брелоке.
• Battery Save Mode позволяет перевести устройство в режим энергосбережения.
• Обладает 5 кнопками и ЖК-экраном, с поддержкой текстовых сообщений на русском языке.
• Располагает индикатором заряда батареи.
• Функция будильника.
• Позволяет увидеть температуру внутри салона.
• При получении тревожного уведомления срабатывают визуальные и звуковые способы оповещения.
• Брелок позволяет проверить уровень заряда аккумулятора авто.

Возможности CAN

• Функция позволяет управлять вторым транспортным средством при помощи одного брелока.
• Гарантийный период в течение 5 лет лишь подтверждает уверенность изготовителя в качестве своей продукции.
• Наличие режима SLAVE позволяет осуществлять управление при помощи штатного автомобильного брелока.

Автозапуск

• Дистанционный запуск мотора можно осуществлять на транспортных средствах с автоматической и механической коробкой передач, а также на тех, что обладают кнопками Start и Stop.
• Система полноценно функционирует с двигателями, работающими на бензине и дизтопливе.
• Автосигнализация снимается с охраны в два шага при задействовании персонального кода.
• При заранее заданном времени автозапуск двигателя может происходить каждые 24 часа, беря в расчет напряжение бортового компьютера, температуру или посредством команды с брелока. Без предварительной настройки автоматический запуск может осуществляться каждые 2, 4 или 8 часов.
• Включение мотора при помощи дистанционного устройства.
• Настройка с точностью до минуты времени автозапуска двигателя.

Как сбросить настройки

Сброс настроек охранных комплексов Шерхан (начиная от модификации Scher-Khan 3) выполняется при помощи кнопок, расположенных на брелоке. Поскольку в сигнализациях применяется таблица программирования, состоящая из 2 разделов, то операция выполняется в 2 этапа. Процедура одновременного обнуления всех параметров конструкцией оборудования не предусмотрена.

На части охранных комплексов используется методика обнуления значений при помощи кнопки программирования или ввода числового пароля. В ранних модификациях (например, «Магикар 2») операция производится при помощи ряда 2-позиционных переключателей, расположенных на задней стенке корпуса. Возврат к заводским параметрам подразумевает перевод тумблеров в положение «выключено».

Меню № 1

Чтобы обнулить первую таблицу (программируемую сочетанием клавиш «1» и «2»), необходимо:

1. Войти в режим корректировки функций, удержав в нажатом состоянии на протяжении 2 секунд кнопки «1» и «2». При корректном выполнении команды однократно срабатывает клаксон или сирена, одновременно подается вспышка внешней светотехникой (подключенной к охранному оборудованию).
2. Выполнить 3 кратковременных последовательных воздействия на клавишу «3». Каждый раз должен подаваться короткий гудок сиреной и мигает внешнее освещение.
3. Подождать, пока после третьего нажатия пройдет 5-7 секунд: задержка необходима для автоматического возврата значений к заводским параметрам. Подтверждением является тройной короткий сигнал ламп, дополненный троекратным срабатыванием сирены.

Меню № 2

Вторая таблица очищается по аналогичному алгоритму, для вызова режима программирования применяется 2-секундное удержание кнопок «2» и «4». Порядок действий стандартен для сигнализаций «Магикар» А, 5, 6 или 7. В модификациях Jungle или Vegas используется общая таблица программирования, которая удаляется по 2 методикам (в зависимости от изначального программирования центрального блока).

Для удаления значений без использования кода требуется выполнить следующие шаги:

1. После активации зажигания в течение 5 секунд произвести троекратное нажатие на переключатель Valet.
2. После подачи вспышки световой сигнализацией выполнить еще 3 нажатия на кнопку (интервал между воздействиями находится в диапазоне от 1 до 3 секунд).
3. Подождать 3 секунды, которые необходимы для удаления настроек.

Если владелец установил сброс с помощью пароля, то после включения зажигания производится ввод его первой цифры (нажатиями на переключатель). Затем водитель ожидает 3 секунды, после вспышки ламп светотехники набирается второй символ. При корректном пароле происходит одиночная вспышка, если допущена ошибка, то лампы мигнут дважды. Предусмотрено 3 попытки ввода кода, если все числа окажутся ошибочными, то включается 30-минутный таймер, блокирующий функцию запроса пароля.

После получения подтверждения корректности кода выполняется тройное воздействие на кнопку Valet. Конструкция сигнализации допускает интервал между нажатиями в диапазоне от 1 до 3 секунд. Каждая операция сопровождается работой ламп светотехники. После 3-секундной паузы, в течение которой запрещено нажимать на клавиши коммуникатора, происходит возврат настроек к исходным параметрам. Подтверждением является тройная вспышка ламп.

MAGICAR A

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A

Система SCHER-KHAN MAGICAR A является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 800 м. В SCHER-KHAN MAGICAR A предусмотрена функция автоматического запуска двигателя по командам с брелока или по командам от внутреннего таймера. Система предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля.

Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.БРЕЛОК-КОММУНИКАТОР ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной.

Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Закройте крышку батарейного отсека.

Однако ее расположение должно быть таким, чтобы сам водитель мог быстро ей воспользоваться.

• Никому не сообщать о расположении кнопки.
• Поскольку кнопка имеет маленькие размеры, ее следует надежно фиксировать, чтобы она никуда не провалилась.
• Кнопочный механизм функционирует за счет традиционного подключения к охранной системе, поэтому его монтируют в таком месте, до которого достает стандартный кабель.
• Провод, который ведет к кнопке Валет, достаточно яркий, поэтому водителю следует максимально его замаскировать.

Учитывая эти рекомендации, водитель сможет аварийно отключить охранную систему, или установить определенные настройки без риска оставить машину незащищенной.

Сервисный режим Валет, предусмотренный в автосигнализациях Шерхан, позволяет удобно управлять функционалом противоугонного комплекса. Его можно включать как с брелока, так и без него.

Важно помнить о возможности случайной активации режима. Так что Valet – функция сугубо декоративная, практического смысла не имеющая

Так что Valet – функция сугубо декоративная, практического смысла не имеющая.

Как установить

На основании инструкции по установке процесс монтажа охранной системы включает такие этапы:

1. Установка головного блока. Устройство закрепляется за приборной панелью с помощью клейкой ленты или стяжек. Блок размещают на достаточном расстоянии от электронных приборов.
2. Монтаж антенного модуля. Устройство нужно установить на лобовое стекло. Антенну располагают вертикально. Проводка прокладывается под обшивкой потолка и передних стоек. Возможна скрытая установка антенны под пластиковыми накладками. Однако в таком случае радиус действия модуля уменьшается.
3. Размещение светодиодного элемента. Деталь можно установить в отверстие, расположенное на приборной панели. Диод фиксируется герметиком или клеем.
4. Установка сирены. Деталь размещают на моторном щите. Кабели прокладываются в сторону процессорного устройства.
5. Монтаж концевых переключателей. Деталями оснащаются багажник и двери. Если подобные элементы в комплекте сигнализации отсутствуют, их покупают отдельно. Детали фиксируются с помощью кронштейна. Провода не должны повреждаться при загрузке багажника и мойке автомобиля.
6. Установка датчика удара. Монтаж осуществляется с помощью саморезов, двусторонней клейкой ленты или пластиковых хомутов.
7. Установка датчика объема. Деталь размещается в средней части салона.
8. Соединение элементов системы с головным устройством. Выполняется согласно схемам, приложенным к инструкции. Силовые цепи защищаются предохранителями.

Настройка Mobicar

В этом семействе Scher-Khan наконец-то избавился от большого числа ранее известных проблем. В их число вошла и крайне неудобная настройка: теперь все функции настраиваются через экранное меню брелока наподобие того, как это можно увидеть у систем StarLine.

Для входа в меню 1 нужно зажать и удерживать кнопки 1 и 4 на основном брелоке, затем подтвердить вход кратким нажатием кнопки 4. Первый режим этого меню – настройка часов, переключение между часами и минутами идет кнопкой 3, увеличение и уменьшение – кнопками 2 и 1 соответственно. Нажатие 4 кнопки сохранит настройку и переключит на следующий режим – настройки автозапуска по утрам. Управление временем тут аналогично, далее мы перейдем к настройке времени автозапуска по вечерам. Эта особенность (два независимых таймера автозапуска) появилась только в Mobicar, и, надо заметить, весьма удобна.

Задав время вечернего запуска, мы переходим в меню настройки длительности прогрева. Оно задается кнопками 1 и 2, кнопка 4 снова сохраняет результат и переносит в следующий пункт. Здесь задается автозапуск по температуре: кнопками 1 и 2 меняется порог, кнопка 3 включает или выключает работу по температуре. Далее мы перейдем в настройку автозапуска по напряжению, при этом кнопки работают аналогично.

Для входа в меню 2 нужно после первого нажатия комбинации 1+4 нажать ее еще раз, при этом надпись Pr1 на экране сменится на Pr2. Для входа в меню нажмите на 4. Здесь настройки очень близки по способу отображения тому, что использовано в StarLine. Например, индикация 01.03 означает, что функция 1 имеет значение 3. Функции перелистываются кратким нажатием кнопки 4, меняются – кнопками 1 и 2. Для сохранения настройки активной функции нажимайте 3, для сохранения всех функций и выхода используется длительное нажатие 1 и 4.

За автозапуск в этом меню отвечают функции:

Функция 6 – защитный интервал автозапуска (1,2,3 и 4 часа). В течение указанного времени автозапуск после постановки машины на охрану с выполненным резервированием будет невозможен.

Функция 7 – ограничение запусков по таймеру (отсутствует, 5 суток или 7 суток). Вариант 2 удобен при обычной 5-дневной рабочей неделе.

Функция 10 – ограничение автозапусков за период охраны. После того, как машина поставлена на охрану, может произойти неограниченное количество автозапусков (1), не более 7, 14 или 30 (2,3,4).

Функция 11 – резервирование автозапуска с брелока (1), по ручнику (2), если ручник вытянут при открытой двери водителя (2).

Функция 12 – завершение резервирования по постановке на охрану (1) или при закрытии всех дверей (2). Рекомендуемый вариант – 1.

Почему выбирают SCHER-KHAN?

Современные решения	Развитие охранных систем
Автосигнализации совершенствуются из года в год, автовладельцы могут следить за своим автомобилем в режиме онлайн с экрана компьютера или смартфона.	Scher-Khan не останавливается в развитии, разрабатывая новую продукцию и технологии. Расширяется ассортимент и улучшаются характеристики систем.
Широкий выбор	Комплексный подход
Среди моделей охранных систем из серии M, MOBICAR, UNIVERSE и MAGICAR легко найти подходящую вам и на любой кошелек. Кроме того, на все автосигнализации действует гарантия и предоставляется сервисноеобслуживание.	Разрабатываем защиту автомобиля от различных угроз. Автосигнализации способны справиться с любыми методами угонов и надежно оградят Ваш автомобиль от покушений.
