Шерхан 9 инструкция по эксплуатации автозапуск. «девятый шерхан» и его опции. функциональные возможности брелоков

Инструкция по эксплуатации

У сигналки Scher-Khan Magicar 9 инструкция «для чайников» дает рекомендации, позволяющие пользователю правильно включать необходимые режимы и опции.

Режимы

Согласно инструкции по применению, настройка режимов осуществляется посредством таких кнопок:

• блокировка дверных замков, включение охранного режима и остановка двигателя — 1 клавиша брелока;
• отключение защитных функций — 2;
• тревожный режим — удержанием кнопки 1;
• включение в сигнализации Шерхан Магикар 9 подсветки — 3;
• отслеживание состояния противоугонной системы — 4;
• открытие багажника — 2 (удерживают при отключенном охранном режиме);
• управление каналами — 2 и 3;
• выключение тревожного оповещения — одноэтапное удержание 1 и 2.

Настройка брелока

Брелок настраивают следующим образом:

1. Активируют зажигание, не заводя двигатель (кнопка вызова пользователя удерживается до возникновения сигнала).
2. В течение дальнейших 20 секунд клавиша вызова используется повторно (при отсутствии необходимости ввода кода возникнут 2 световых сигнала).
3. Если система запрашивает пароль, он вводится с помощью сервисной кнопки (готовность к привязке брелока подтверждается изменением цвета светодиода).
4. Нажимается 1 кнопка пульта (при правильном выполнении действий возникнет 1 вспышка габаритных огней).
5. Вышеуказанные шаги выполняются в отношении других коммуникаторов.

Программирование функций

Настройка опций осуществляется так:

1. Одновременно зажимаются 1 и 3 клавиша брелока.
2. В меню выбирается нужный пункт (часы, установленные на брелоке, настраиваются с помощью 1 и 2 кнопок).
3. С помощью 4 кнопки активируется будильник.
4. Повторным надавливанием на клавишу 4 система переводится в меню настройки вызова владельца (включается и отключается опция нажатием кнопки 1).

Как поставить на автозапуск

Настройку автозапуска на Шерхан осуществляют после переключения рычага коробки передач в нейтральную позицию. Кроме того, нужно отрегулировать работу электронных устройств. Чтобы включить автозапуск на сигнализации, до появления гудка удерживается кнопка 2. Для активации опции по таймеру одновременно используют 2 и 4 клавиши. При включении функции появляется соответствующий значок.

Автозапуск по температуре настроить можно с помощью меню — выполняется нажатием 1 и 3 кнопок. Для увеличения времени автозапуска выбирают соответствующий пункт.

Инструкция как запрограммировать пульт Шерхан 9 Про 2

Чтобы привязать брелок Pro 2 проделайте следующие действия.

1. Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
2. За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
3. Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
4. По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
5. По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
6. За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
7. При вводе в память новых коммутаторов, старые автоматически удаляются из неё.

Настройка автозапуска

Поставить опцию автозапуска на системе Sherhan можно в четырех вариантах:

• по команде:
• по времени;
• по температуре воздуха;
• по снижению напряжения в бортовой сети машины.

Настройка запуска по команде

Активация опции производится так:

1. Рычаг трансмиссии выставляется в положение нейтральной передачи, производится активация ручного тормоза. Если автомобиль оборудован автоматической трансмиссией, то ручка КПП переводится в положение паркинга.
2. Запираются все дверные замки автомобиля.
3. Кнопка 2 на коммуникаторе зажимается на две секунды.
4. Производится отключение зажигания, водитель покидает салон машины.
5. Закрывается водительская дверь, это должно привести к остановке двигателя.
6. Чтобы впоследствии запустить работу силового агрегата, кликается вторая клавиша на коммуникаторе.

Настройка запуска по времени

Потребитель может настроить опцию на срабатывание ежедневно, с повтором каждые 24 часа. Также можно произвести настройку так, чтоб запуск осуществлялся каждые 2, 4 или 8 часов. Для активации функции нужно выполнить процедуру резервирования.

Для выполнения задачи требуется:

1. Отключить функцию таймера. Для этого кликаются клавиши 2 и 4.
2. Для активации режима программирования нажимаются кнопки 1 и 2, их надо зажать на 2 секунды.
3. Чтобы зайти в меню настройки, 13 раз кликается четвертая клавиша. При каждом последующем клике будет раздаваться сигнал.
4. Производится выбор времени повтора путем нажатия на клавиши. При клике по второй кнопке время составит 8 часов, по третьей — 4 часа, по четвертой — 2 часа.
5. Выполняется активация таймера.

Пользователь Марат Аскаров подробно рассказал о настройке времени на коммуникаторе сигнализации Шерхан Магикар 5.

Настройка запуска по температуре

При активации этой функции используются показания температурного контроллера, установленного в салоне. В холодное время года значения могут составить -15 или -25 градусов, в теплое — до +60 градусов.

Настройка производится так:

1. Отключается опция запуска двигателя по таймеру.
2. Четвертая клавиша кликается 21 раз.
3. С помощью клавиш выбирается порог отключения опции. Клавиша 2 для включения ДВС при -15 градусах Цельсия, кнопка 5 — при -25 градусах, а 4 — при +60.
4. После выбора значения активируется работа опции.

Настройка автозапуска по величине напряжения бортовой сети

Если настраивать эту функцию, то порог срабатывания автозапуска составит 11,5 вольт напряжения в электросети:

1. Клавиша под номером 4 кликается 20 раз.
2. Производится активация запуска по напряжению второй кнопкой.
3. Для изменения времени функционирования четвертая клавиша кликается 12 раз.
4. Производится выбор времени, используя кнопки 1-4.

Как отключить автозапуск?

Сброс настроек автозапуска выполняется аналогично их назначению. Для отключения опции выбирается соответствующая функция на брелке и выставляется ее неактивный статус.

О реализации и отключении опции автозапуска рассказал канал «Galileosky».

Инструкция как запрограммировать пульт Шерхан 9 Про 2

Чтобы привязать брелок Pro 2 проделайте следующие действия.

1. Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
2. За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
3. Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
4. По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
5. По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
6. За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
7. При вводе в память новых коммутаторов, старые автоматически удаляются из неё.

Прошивка и перепрограммирование

Прошить брелок без использования секретного кода нужно по следующей схеме.

1. Поверните ключ в замке зажигание в положение «Вкл». Зажмите на две секунды клавишу на датчике вызова владельца. Последует одиночная вспышка аварийной сигнализации.
2. Повторно нажмите клавишу вызова. Это надо сделать за 5 с. Аварийные огни мигнут два раза.
3. За пять секунд совершите следующее действие: нажмите кнопку 1 первого пульта. Дождитесь вспышки аварийных огней.
4. С интервалом в пять секунд перепрограммируйте остальные брелоки. После ввода третьего пульта световые приборы моргнут дважды. Система самостоятельно покинет режим настройки. Запись брелоков закончена.

Активация автозапуска с пульта

Настроить запуск двигателя можно, используя следующую инструкцию.

1. На брелоке с автозапуском зажмите клавишу 2 на две секунды. Автомобиль встанет на охрану и мотор заведётся.
2. На экране комутатора отобразится символ «дымок» и таймер работы двигателя. Поэтому первым делом необходимо настроить продолжительность его прогрева.
3. Войдите в меню, нажав одновременно кнопки 1 и 4. Запуск двигателя может производиться по следующей схеме: работа 5 мин – кнопка 1, 15 мин. – 2, 25 мин. – 3, 45 мин. — 4.
4. Остановить мотор — длительное нажатие на клавишу 2.

Мы рассмотрели, как завести автомобиль с брелка. В этом процессе нет ничего сложного, чётко выполняйте инструкцию.

КАК ЗАЩИТИТЬ СВОЙ АВТОМОБИЛЬ?

Scher-Khan решает сразу несколько задач:

 1. Предупреждает владельца о происшествиях

 На брелок всегда приходят тревожные сообщения. Вы сразу узнаете, в чем дело – ударили машину, открыли дверь, капот, пытаются погрузить ее на эвакуатор и т.д. Многие модельные линейки могут поддерживать связь на расстоянии до 3000 метров.

 2. Блокирует запуск двигателя

Не разрешает запустить двигатель, даже если посторонний человек проник в салон и у него есть ключ зажигания. Системы располагают возможностью организовать различные блокировки, что позволяет значительно усилить безопасность.

 3. Надежная защита автомобиля от внешних угроз

Двухэтапное снятие с охраны – надежная защита от угона при самых неблагоприятных ситуациях, таких как кража ключа и брелока. При активации функции, после нажатия кнопки снятия охраны требуется ввести персональный код. Предусмотрена возможность поставить систему на охрану без брелока, с помощью смартфона или компьютера.

Комплектация и цена

Наименование	Кол-во / цена в рублях
Книга по эксплуатации	1 экз.
Блок управления сигналкой	1 шт.
Коммуникатор с дисплеем	1 шт.
Запасной брелок без дисплея	1 шт.
Сенсоры удара, чувствительности	4шт.
Контроллер нахождения водителя в салоне	1 шт.
Модули — передатчики	4 шт.
Датчик контроля температуры	1 шт.
Реле блокировки	1 шт.
Концевик для капота (крышки багажника)	1 шт.
Колодки с проводкой	9 шт.
Двухсторонний скотч для фиксации	1 шт.
Многоканальная сирена	1 шт.
Антенна для фиксации на лобовое стекло	1 шт.
Чехол кожаный / силиконовый	Нет
Цена	От 10500 — 11000

*цены указаны состоянием на 20.02.2019 года.

Видео

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2020 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Как установить сигнализацию

Руководство по установке сигнализации предписывает выполнение подготовительных работ и изучение техники безопасности.

Инструменты и материалы для установки

Перед тем как начать устанавливать компоненты системы, нужно приобрести такие материалы и инструменты:

• отвертки с разными насадками;
• строительный нож;
• паяльник, оловянно-свинцовый сплав;
• гофрированные трубки для защиты кабелей;
• пластиковые стяжки;
• набор гаечных ключей разных размеров;
• изолента.

Схема подключения

Подключение элементов системы к головному устройству выполняется согласно схемам, содержащимся в руководстве пользователя. Все силовые цепи должны быть снабжены предохранительными устройствами соответствующего номинала. Провод массы, идущий от головного блока, подсоединяется к штатной гайке на кузове автомобиля. Кабель +12 В подключается к положительной клемме аккумулятора. В цепь внедряют предохранитель.

Техника безопасности

Избежать травмирования пользователя и повреждения электрической сети автомобиля помогает соблюдение следующих правил:

• установка и подключение элементов сигнализации должно осуществляться только после обесточивания бортовой сети (если батарею не отключить, может возникнуть короткое замыкание, выводящее электронные приборы из строя);
• кабель нельзя подключать к контактам методом скручивания (соединения запаивают припоем) и протягивать вблизи движущихся частей автомобиля;
• места соединения проводов защищают гофрированными трубками;
• соединенные участки кабелей обматывают изолентой.

Пошаговое руководство

Согласно инструкции по установке, процесс монтажа частей системы включает следующие шаги:

1. Установка основного блока. Устройство монтируют в недоступном для преступников месте (за основной консолью или приборной панелью). Обшивку снимают с помощью гаечных ключей и отверток. Модуль перед установкой обматывают мягким материалом, после чего закрепляют пластиковыми стяжками.
2. Монтаж сирены. Деталь ставится в моторном отсеке. Сирену нельзя монтировать возле впускного клапана или цилиндров двигателя. Раструб направляется вниз, что предотвращает попадание влаги.
3. Установка температурного датчика. Деталь монтируется на штуцер системы охлаждения. Можно выбрать любой патрубок с подключенным термостатом.
4. Размещение датчика удара. Размещается в средней части салона на ровной поверхности. Нельзя применять для установки неметаллические элементы автомобиля.
5. Монтаж антенного модуля. Деталь устанавливают вдали от металлических предметов и электронных устройств. Закрепляют антенну с помощью входящей в комплект наклейки.
6. Светодиодный элемент — на приборной панели ближе к лобовому стеклу.
7. Концевой переключатель. Контроллер размещается в сухом месте. При установке дополнительных выключателей снимают декоративные накладки дверей. Провода контроллеров прокладывают в салон.

Как включить автозапуск

Поставить на автозапуск автосигнализацию можно кратким нажатием комбинации клавиш II и IV. Появление надписи TIMER проинформирует автовладельца об успешной активации функции.

Возможны четыре варианта работы:

1. Автомобиль будет включать двигатель ежесуточно в установленное время автозапуска.
2. Силовой агрегат будет заводится периодически через каждые восемь часов.
3. Аналогичен со вторым режимом, но цикличность составляет 4 часа.
4. Запуск через каждые два часа.

Для установки автозапуска по таймеру требуется следовать указаниям в нижеприведенной таблице.

Шерхан 9 поддерживает автозапуск по температуре или бортовому напряжению сети. Для этого необходимо войти в меню программируемых функций с помощью кнопок I и IV. Перед пользователем появится возможность выбрать одно из значений температур, которое является наиболее оптимальным в данной ситуации.

Основные функции

Опции «сигналки»:

Возможность включения защитного режима при заведенном моторе.
Опция «Турбо», предназначенная для поддержания работы силового агрегата в диапазоне от одной до четырех минут.
Опция «Свободные руки», предназначенная для автоматической активации и деактивации защитного режима.
Наличие функции «Паники» и «JackStop»

Используется в случае опасности или при необходимости привлечь внимание к автомобилю путем звуковых и световых сигналов.
Функция «Пит-Стоп», обеспечивает дополнительный комфорт при коротких остановках. Автовладелец может поставить машину на охрану с запущенным силовым агрегатом без наличия ключа в замке.
Режим «Слэйв»

Его наличие позволяет использовать штатный пульт управления машиной для настройки тех или иных опций.
Функция скрытой охраны. При ее активации, если сработает «сигналка», импульс будет передан на основной пульт управления. Сирена активироваться не будет.
Возможность удаленного старта мотора машины с указанием времени его функционирования. Допускается регулировка временного интервала вплоть до секунд.
Опция удаленного пуска мотора по таймеру, допускается активация этой опции на машинах с автоматической и механической трансмиссией.
Есть опция старта мотора по команде от пульта, температуре или в результате снижения заряда аккумулятора до предела ниже 11,5 Вольт.
Наличие персонального кода для получения доступа в салон машины в случае если был утерян ключ.
Есть функция задержки отключения света в салоне машины, можно настроить до трех режимов.

Технические характеристики

Какими характеристиками обладают машинные сигнализации Sherhan:

• для защиты от перехвата импульса используется собственная система производителя Мэджик Код Про 2;
• чтобы подтвердить отключение защитного режима, используется дополнительный код;
• диапазон действия основного брелка с центральным модулем составляет до двух километров, но только если местность будет открытой;
• имеется возможность защиты системы от несанкционированной настройки запасных пультов;
• направленность противоугонной системы — двухсторонняя.

Пользователь L1DER показал, как можно произвести взлом сигнализации Шерхан.

Проверка исправности брелока

Для диагностики работоспособности коммуникатора производятся следующие действия:

1. Производится проверка работы режима охраны. При его активации и отключении сигнализация должна запереть и открыть двери.
2. Если система не реагирует на действия пользователя, следует протестировать ее работу совместно с дополнительным коммуникатором. В случае, когда после замены пульта сигнализация стала срабатывать, это говорит о рассинхронизации данных о брелоке в блоке управления.

Пользователь может протестировать качество передачи импульсных данных, если у него есть настраиваемый радиоприемник, позволяющий выбирать волны. Главное, чтобы устройство могло работать в частотном диапазоне от 280 до 450 МГц. При активации нужной волны может измениться громкость звучания, это сообщает о силе импульса и заряде батарейки. В качестве антенного модуля допускается применение обычно петли, сделанной из меди.

Тестирование выполняется так:

1. Коммуникатор кладется на верхнюю часть радиоприемника.
2. Нажимается одна из клавиш брелока для отправки пакетных данных.
3. Затем, используя рукоятку переменного конденсатора методом изменения ориентации пейджера, пользователь должен добиться наиболее качественного звучания. После выполнения диагностики необходимо разобрать коммуникатор и проверить работу элементов управления, а также оценить их состояние визуально. При наличии плохих контактов выполняется их перепайка.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

• Изображение
• Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

18

SCHER-KHAN MAGICAR 9

19

ФУНКЦИЯ ПАРКОВОЧНОГО ТАЙМЕРА

Для включения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите один короткий сигнал брелока, парковочный таймер начнет отсчет времени, на дисплее показания текущего времени будут сменяться показаниями парковочного таймера с частотой 1 раз в 3 сек. Для выключения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите два коротких сигнала брелока, показания парковочного таймера исчезнут с дисплея.

БЛОКИРОВКА КЛАВИАТУРЫ

Вы можете заблокировать клавиатуру брелока-коммуникатора, если хотите избежать случайного нажатия кнопок. Для этого кратковременно нажмите кнопки (III+IV) брелока. Вы услышите один короткий сигнал брелока, на дисплее брелока на 3 сек. появится надпись «Hold», кнопки брелока будут заблокированы. Для выключения блокировки клавиатуры кратковременно нажмите кнопки (III+IV) брелока. Вы услышите два коротких сигнала брелока, клавиатура брелока разблокируется.

РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ «BATTERY SAVE MODE»

Режим «Battery Save Mode» служит для снижения энергопотребления брелока- коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает. Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Принудительное включение и выключение режима «Battery Save Mode» возможно в режиме программирования функций брелока-коммуникатора (см. «Настройки брелока-коммуникатора» на стр. 15). Индикацией включения режима служит мигание символа

на дисплее брелока.

УПРАВЛЕНИЕ ВТОРЫМ АВТОМОБИЛЕМ

Брелок-коммуникатор может быть использован для независимого управления вторым автомобилем, если на нем так же установлена система SCHER-KHAN MAGICAR 9. Для того чтобы перевести брелок в режим управления вторым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите один короткий сигнал брелока, на дисплее брелока появится символ

. После этого, необходимо запрограммировать код брелока в

память второй системы (см. «ПРОГРАММИРОВАНИЕ БРЕЛОКОВ» на стр. 70). Теперь Вы можете полноценно управлять вторым автомобилем.

Для возврата в режим управления первым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите два коротких сигнала брелока, символ

исчезнет с дисплея, брелок перейдет в режим управления первым автомобилем.

ИНДИКАЦИЯ УРОВНЯ СИГНАЛА ОБРАТНОЙ СВЯЗИ

Уровень сигнала обратной связи от процессорного блока к брелоку отображается на дисплее брелока символом

. При снижении уровня

сигнала обратной связи число элементов этого символа уменьшается

. При отсутствии сигнала обратной связи символы и

исчезают с дисплея.

Показания индикатора

изменяются только при получении сигнала

обратной связи. Проверить наличие и качество связи между процессорным блоком и брелоком можно нажатием кнопки IV брелока-коммуникатора.

SK-9 USER.indd 18-19

SK-9 USER.indd 18-19

11.01.2009 17:16:00

11.01.2009 17:16:00

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

Кликнуть →

Читаю сейчас инструкцию к препарату «Нурофен». Показания к применению: — Применяют при головной, зубной и других болях. Побочное действие: головная боль…

Мануалза!manualza.ru

Характеристики автосигнализации Scher-Khan Magicar 9

Наименование	Опция
Защита радиосигналов от перехвата путем шифрования	MAGIC CODE PRO 2
Кнопка постановки и снятия с охраны раздельные	Да
Синхронизация основного и дополнительного брелоков	Да
Двухфакторное снятие с охраны	Да
Беззвучная передача данных на брелок	Да
Защита от подключения сторонних устройств	Да
Режим Паника	Да
Режим индивидуального программирования кнопок	Да
Автоматический запуск силового агрегата	Да
Совместимость с АКПП / МКПП	Да
Турботаймер	Да
«Свободные руки»	Да
Работа в режиме SLAVE	Да
Охрана при запущенном двигателе	Да
Датчик контроля напряжения в сети	Да
Гарантия от производителя	60 месяцев
Диапазон температур	-85 Сº до +50 Сº
Опция Турбо	Работа мотора до 4 мин.
Дистанционный автоматический старт двигателя	Да
Активация в заданном температурном диапазоне	Да
Активация при снижении напряжение с цепи	Да
Повторная активация, если дверь не была открыта	Да
Брелок-коммуникатор	4-кнопочный с жидкокристаллическим дисплеем
Вывод информации на ЖКД	Да
Звуковое подтверждение команд	Да
Состояние батареи	Да
Экономичное потребление питания	Да

Детальный перечень общих характеристик указан в предыдущей статье: «Автосигнализация Scher-Khan Magicar 8».

Подключаемся к шине CAN и к обходчику

Внимание!

Этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений:

Автосигнализация с дистанционным запуском двигателя. Модель 2009 года, создана для реализации в автосалонах. Быстрая инсталляция обусловлена наличием встроенного CAN модуля для сопряжения с штатной цифровой шиной автомобиля.

Испытания дальности в условиях супермаркета : ТЕСТ Scher-khan

Сигнализация Шерхан 9, инструкция по эксплуатации которой будет приведена ниже, представляет собой полноценный противоугонный комплекс. Система оснащена расширенным набором функций, облегчающих управление и защищающих автомобиль от угона. Имеется автозапуск двигателя, помогающий подготовить транспортное средство к поездке.

Комплектация сигнализации

Сигнализация для автомобиля Scher Khan Magicar с функцией запуска двигателя включает в свою комплектацию следующие элементы:

• руководство по монтажу и использованию машинной сигнализации;
• главный модуль управления системой;
• пульт с экраном, имеющий опцию двойной связи и настройки некоторых функций «сигналки»;

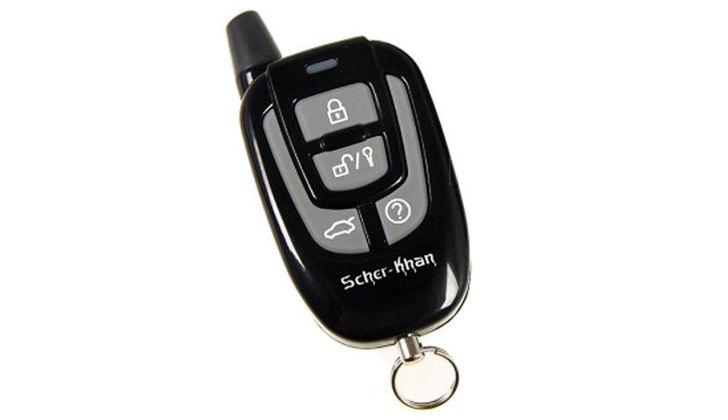

• вспомогательный пульт без дисплея;
• контроллер чувствительности с проводом;
• контроллер вызова автовладельца из салона машины;
• антенный адаптер;
• контроллер температуры, в соответствии со значениями которого осуществляется запуск силового агрегата по указанному температурному режиму;
• реле блокировки мотора машины с подключенной колодкой;
• сирена;
• концевые переключатели для монтажа на капот, багажник и двери;
• три шестиконтактных штекера с кабелем и предохранительными устройствами;
• разъем на одиннадцать контактов для подключения к управляющему модулю;
• шестипроводный кабель для подсоединения антенного адаптера;
• двухпроводный кабель для подсоединения дополнительных каналов;
• четырехпроводный кабель для подсоединения к шине CAN, его использование актуально при наличии CAN-выхода в автомобиле;
• наклейки для фиксации контроллера вызова и антенного адаптера.

Технические характеристики

Брелок-коммуникатор

• • Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
  • Отображение информации на ЖК-экране

• Защита от перехвата кодовых посылок MAGIC CODE PRO 2
• Раздельные каналы постановки и снятия режима охраны
• Дополнительный код подтверждения снятия с охраны
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Дальняя связь до 2 000 м с процессорным блоком
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Дистанционный автоматический запуск двигателя с индикацией времени работы с точностью до секунды
• Звуковой и визуальный режимы напоминания о получении тревожного сообщения
• Экономичное питание (один элемент ААА).

Процессорный блок

1. Автоматический запуск двигателя автомобилей с автоматической или механической коробкой передач по таймеру (каждые 2 или 24 часа); по команде с брелока; по команде от внешнего устройства; по достижению температуры -15; -25; +60 °С; по разряду аккумуляторной батареи автомобиля ниже 11,5 В
2. Возможность подключения к шине CAN автомобиля для чтения и передачи данных
3. Возможность работы в режиме SLAVE (управление системой посредством штатного брелока автомобиля) при подключении к шине данных CAN
4. Контроль работы двигателя с помощью датчика уровня напряжения бортовой сети, датчика генератора, датчика тахометрического сигнала
5. Возможность установки точного времени запуска двигателя
6. Персональный код для доступа в салон автомобиля при утере ключа
7. Учет задержки выключения салонного света (три режима)
8. Защита от несанкционированной записи дополнительных брелоков
9. Силовые выходы управления центральным замком автомобиля и замком багажника
10. Силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
11. Автоматическая постановка на охрану (программируемая функция)
12. Автоматический возврат в режим охраны, если не была открыта дверь
13. Режим охраны без сигналов сирены
14. Скрытая охрана (возможность передачи сигналов тревоги только на брелок) остановка/снятие охраны без сигналов сирены
15. Электронная защита по току всех слаботочных выходов
16. Программирование типа реле блокировки (НЗ или НР)
17. Программирование событий для включения двух дополнительных каналов
18. Функция «Турботаймер» – задержка выключения зажигания от 1 до 6 мин.
19. Охрана с работающим двигателем
20. Запирание и отпирание замков дверей при включении и выключении зажигания
21. Программирование количества импульсов для запирания и отпирания ЦЗ
22. Программирование алгоритма работы ЦЗ для управления функцией «Комфорт» (закрытие электролюка, электростеклоподъемников)
23. Режим ПАНИКА или JackStop
24. Функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны
25. Предупреждение о включенных габаритных огнях
26. Режим иммобилайзера
27. Служебный режим VALET

Настройка и привязка нового брелка к сигнализации

Подключение дополнительного пульта осуществляется по следующей схеме.

1. Снимите машину с охраны.
2. Установите ключ зажигания в положение «Вкл», но не заводите автомобиль. Зажмите клавишу «Вызов водителя» на две секунды. «Аварийка» мигнёт однократно.
3. За пять сек.кликните кнопку «Вызов шофёра». Осветительные приборы вспыхнут один раз – применён ПИН-код. Аварийная сигнализация мигнёт два раза – не используется секретный пароль.
4. Если ввод ПИН-кода не требуется, то чрез пять секунд светодиодный индикатор станет гореть синим цветом, сигнализируя о возможности записи брелоков.
5. За пять секунд однократно нажмите кнопку 1 на первом пульте. Последует вспышка аварийной сигнализации. Основной брелок записан.
6. Если нужно, то аналогичным способом пропишите следующие пейджеры.
7. После введения данных третьего пульта аварийная сигнализация загорится два раза, система автоматически покинет режим программирования.

https://youtube.com/watch?v=6sIWAL7Ll-g

Технические характеристики

Связь с процессорным блоком на расстоянии до 1200 м. Прием сообщений на удалении до 2000 м. Связь между системой и смартфоном владельца по Bluetooth на расстоянии до 50 м. Неограниченная дальность оповещений и контроля системы по GSM со смартфона владельца. Автоматическое запирание центрального замка при начале движения. Цифровые датчики удара, наклона и перемещения автомобиля с дистанционной регулировкой чувствительности.	Режим ПАНИКА. Персональный код для выключения охраны при утере брелока. Функция «Иммобилайзер», в качестве метки используется мобильное устройство владельца. Функция «Защита при краже брелока», в качестве метки для подтверждения права доступа используется мобильное устройство владельца.
Возможность управления с любого мобильного устройства, соответствующего спецификации Bluetooth 4.0-5.0, с операционной системой iOS (версия 10.0 и выше) или Android (версия 4.4 и выше). Многофункциональный брелок-коммуникатор с ЖК-дисплеем. Управление и настройка оперативных функций системы с брелока и мобильного устройства. Дистанционная регулировка чувствительности и отключение датчиков удара, наклона и перемещения.	Индикация температуры в салоне автомобиля. Индикация напряжения аккумуляторной батареи автомобиля. Индикация времени работы двигателя в режимах автоматического запуска, турботаймера, «Парковка с работающим двигателем». Программирование времени автоматического запуска двигателя (с точностью до минуты). Запуск двигателя по команде с брелока и мобильного устройства.
Возможность реализации функции автоматического запуска на автомобилях с двигателями любого типа: бензиновыми, дизельными, гибридными. Работа с любыми типами трансмиссий: механическими, автоматическими, роботизированными и т.д. Работа со всеми типами систем пуска двигателя: от ключа зажигания, от кнопки START-STOP.	Автоматический запуск до 2 раз в сутки в точно указанное время (с точностью до минуты). Автоматический запуск по температуре в салоне (отрицательной и положительной). Автоматический запуск при падении напряжения в бортовой сети ниже запрограммированного уровня.
Интеллектуальный турботаймер для корректной остановки турбированных двигателей. Функция «Парковка с работающим двигателем» – возможность поставить на охрану автомобиль с работающим двигателем без ключа в замке.
Мультиканальный встроенный адаптер цифровых шин включает в себя аппаратную реализацию CAN, LIN-BUS, K-LINE. Взаимодействие со штатной охранной системой: управление режимом охраны SCHER-KHAN MOBICAR 3 со штатного брелока автомобиля, управление штатной охранной системой с брелока SCHER-KHAN MOBICAR 3 и мобильного устройства, управление  штатной охранной системой и SCHER-KHAN MOBICAR 3 штатными брелоками, брелоком SCHER-KHAN MOBICAR 3, мобильными устройствами.
