Сигнализация шерхан: обзор и инструкции по эксплуатации

Функции

Сигнализация Меджикар А имеет один из лучших наборов функций среди охранных систем бюджетного сегмента.

Брелка

• защита сигнала при помощи кодировки MAGIC CODE;
• подтверждение выполняемых команд звуковыми сигналами и сообщениями;
• громкий звук и виброзвонок;
• ЖК-дисплей с высоким разрешением;
• индикация разряда батареи, напряжения АКБ автомобиля, температуры в салоне, текущего времени;
• связь до 800 м с микропроцессорным блоком;
• дистанционный пуск силовой установки с различными опциями;
• возможность программирования всех функций с брелока.

Головного блока

Функции процессорного модуля Sherhan A:

• автозапуск машин с МКПП и АКПП;
• возможность работы с бензиновыми и дизельными моторами;
• настройка дистанционного запуска по температуре и таймеру;
• опция циклического прогрева двигателя;
• отслеживание запуска силовой установки по сигналам от генератора;
• программируемое время вращения стартера;
• персональные коды для снятия с охраны и для доступа в салон при потере ключа;
• выбор времени функционирования в режиме Турбо;
• силовые выходы управления центральным замком, аварийной сигнализацией;
• программирование типа реле блокировки;
• опция охраны транспортного средства с работающим мотором;
• автоматическая постановка на охрану;
• учет задержки выключения света в салоне.

Технические характеристики

Охранный комплекс Scher-Khan Magicar A подает 2 вида тревожных сигналов: непрерывный звуковой и прерывистый оптический. Звучание сирены и мигание бортовых огней продолжаются до 30 секунд. Кроме того, сообщение о событии передается автовладельцу на основной брелок. Система защищает от взлома двери, багажник и капот с помощью контактных датчиков. Дополнительно установлен контроллер удара, который при необходимости можно отключить. Предусмотрена защита электроцепей системы зажигания.

Радиопередатчик работает на частоте 433,92 МГц от батареи 1,5 В типа ААА. Канал имеет защищенный алгоритм динамического кодирования команд. В дополнительный брелок устанавливаются 2 элемента питания 6 В CR2025. Процессорный блок сигнализации Шерхан А функционирует от бортовой сети 9-18 В в диапазоне рабочих температур -40…+85ºС. В дежурном режиме он потребляет 20-35 мА тока. Габариты основного модуля — 155×116×39 мм при весе 270 г.

Преимущества и недостатки

По отзывам владельцев, охранная система Мэджик Кар А имеет следующие достоинства:

• широкий набор функциональных возможностей;
• опция автозапуска с возможностью настройки старта двигателя по таймеру и температуре;
• большой радиус действия брелока при отсутствии помех (до 800 м);
• умеренная цена.

Недостатки автосигнализации Шерхан А:

• возможность взлома системы с помощью сканеров;
• постепенное ухудшение качества работы брелоков.

Преимущества и недостатки Scher-Khan Logicar А и Magicar А

Преимущества
Logicar А	Magicar А
Соотношение цена – качество	Третий класс шифрования сигнала
Базовый набор функций	Наилучшее решение в своей ценовой категории
Радиус перехвата сигнала	Длительный ресурс использования (36 мес.)
Неприхотливость в эксплуатации	Широкий температурный диапазон
Простота монтажа
Недостатки
Слабый прием сигнала в экранированных помещениях	Частые ложные срабатывания при нарушении технологии установки
Дистанционное открытие крышки багажника с расстояния 1,5 — 2,0 метра	Сложность монтажа для непрофессионала
«Глючность» брелока в мороз	Разная цена в регионах

Монтаж сигнализации и подключение

Все схемы, приведенные ниже, предоставляет инструкция по монтажу. Питание на процессорный блок поступает через силовой разъем, точнее, через «красный» шнур, соединяемый с контактом замка «30». Тем не менее, в документации указано следующее: питание на сигнализацию подается с клеммы предохранителя. Но предохранитель на 30 Ампер, о котором идет речь, обычно присутствует в цепи стартера.

Основной блок охранной системы

Ошибается тот, кто думает, что настройка на этом завершена. Под шторкой установлен светодиод, а гореть он должен, только когда двигатель работает. Если инструкция не выполняется, измените настройку сигнализации – установите селектор «2» в другое положение. Метка «ON» соответствует высокому уровню пульсаций, метка «OFF» – более низкому.

Теперь рассмотрим то, как автосигнализация подключается к замку зажигания. Система Scher Khan Magicar A обладает следующей особенностью: она коммутирует цепь стартера, а также первую цепь зажигания. Если за процесс зажигания отвечают две разные цепи, устанавливают дополнительное реле. Сама сигнализация будет управлять им, замыкая на «массу» фиолетовый шнур разъема.

Силовой разъем, схема подключения

К контактам замка зажигания подсоединяют кабели:

1. Клемма ACC – белый провод;
2. Клемма «15/1» – зеленый;
3. Клемма «50» – желтый;
4. Клемма «30» или разъем предохранителя – красный.

Реле блокировки включают между контактом «50» и точкой подключения провода сигналки. Впрочем, можно обойтись без блокировок, а вот «зеленый» шнур нужно подсоединять в любом случае.

«Зеленый» кабель является не только выходом, но и слаботочным входом автосигнализации. Подключайте его, даже если не реализуете автоматический запуск.

Слаботочные входы и выходы

По схеме, которую предоставляет базовая инструкция, можно сразу понять, к каким именно проводам подключаются лампы габаритов. Внутри корпуса автосигнализации установлено реле, а его контакты могут коммутировать как «плюсовое», так и «отрицательное» напряжение. В этом и есть положительная особенность Scher Khan Magicar A.

Варианты подключения сигнальных входов

Точнее, нужно использовать всего один провод, который выбирают в зависимости от полярности. Это верно, если говорить об автосигнализации любой модели, а не только о системах Scher Khan Magicar A либо Logicar.

На базовой схеме почему-то не показано, как именно подключают первый шнур 9-контактного разъема. В действительности, если речь идет только о Шерхане А, к «шнуру 1» подключают датчики «минусовой полярности»:

Схема подключения, «провод 1»

Как видим, автосигнализация может воспринимать данные с нескольких выключателей, но при условии, что каждый из них замыкается на «массу». Для подключения используйте диоды 1N4001, соединив их аноды с «черным» проводом. А вот силовые диоды, указанные на схеме, должны выдерживать значительный ток (2-3 Ампера). Если устанавливать только слаботочные диоды, возникнут проблемы, которые проявят себя при длительной эксплуатации.

Отметим важное обстоятельство. Система Scher Khan Magicar A, о подключении которой здесь говорилось, является сигнализацией с автоматическим запуском двигателя

Но любая автосигнализация, наделенная этой опцией, должна отслеживать состояние ручника или стоп-сигналов. Иначе, в ходе эксплуатации можно наблюдать следующее: оставленный «на передаче» автомобиль сам начинает движение. Несмотря на что, сигнализация указанной модели лишена слаботочных входов, подключаемых к микрокнопке ручника либо к концевику педали тормоза.

Петля выбора типа КПП

Если реализован автозапуск, обязательно разрезайте петлю выбора КПП, если используется «коробка-автомат». Иначе автосигнализация сможет завести мотор, даже когда включена передача.

Возможные неисправности и как их устранить

Список возможных неисправностей и методы их устранения:

1. Сигнализация не реагирует на нажатие кнопок на коммуникаторе. Проблема может быть в неисправности брелока. Его нужно разобрать, почистить и просушить. Следы влаги и грязи удаляются. Поврежденные контакты необходимо перепаять. Если проблема обусловлена разрядом батарейки, элемент питания следует заменить на новый.
2. Сигналы могут не проходить из-за неисправности в работе приемопередатчика. Нужно проверить правильность установки устройства и целостность соединительного кабеля. При повреждении контактов для восстановления электроцепи применяется пайка.
3. Сигнал передается с незначительной задержкой. Возможно, брелок длительное время находился на холоде, и его надо отогреть.
4. Окна не закрываются при активации режима охраны. Не исключено повреждение линии электропитания. Рекомендуется проверить цепь мультиметром.
5. Ложные . Это может быть вызвано неправильной настройкой датчика чувствительности. Контроллер необходимо заново отрегулировать.
6. Во время движения охранная система отпирает двери. Проблема может быть обусловлена неисправностью доводчиков, которые надо заменить.

В случае крупной поломки ремонт рекомендуется производить в фирменном сервисном центре.

• Scher Khan инструкция
• Самый надежный дизельный двигатель на внедорожнике

Символы на дисплее брелока

Описание индикаторов на экране коммуникатора:

Символы на дисплее пульта «сигналки» Шерхан Магикар 5

Значки, расположенные на экране:

1. Активация автоматического запуска двигателя по показаниям таймера. Мотор будет заводиться через определенные временные промежутки.
2. Индикатор «Турботаймера». Если опция включена, то после отключения зажигания силовой агрегат проработает определенное время, запрограммированное пользователем. Это позволит предотвратить быстрый износ элементов мотора в зимний период.
3. Пассивное включение защиты.
4. Автоматическая активация охранной функции.
5. Индикатор включенных сигналов тревоги, подающихся сиреной.
6. Датчик удара сигнализации деактивирован или отключена только предупредительная зона контроллера.
7. Запущенный виброрежим пейджера.
8. Управление замками дверей при включении и отключении зажигания.
9. Открытая дверь багажного отделения либо не работает концевой переключатель, установленный на ней.
10. Двигатель автомобиля работает после автоматического запуска.
11. Состояние сигнализации — замки в машине заперты либо открыты.
12. Открыта одна или несколько дверей транспортного средства.
13. Табло для демонстрации текущего времени и уровня температуры при удаленном пуске мотора.
14. Запущен режим сервисного обслуживания противоугонной системы.
15. Вызов автовладельца из салона машины.
16. Индикатор включенной аварийной сигнализации.
17. Включение датчика удара или дополнительного контроллера.
18. Индикатор заряда элемента питания в брелоке. Если символ моргает, то батарейки подлежат замене.
19. Значок, определяющий качество связи с блоком управления.

Как установить сигнализацию Шерхан Магикар А и как ее настроить с пошаговой инструкцией

Согласно инструкции, Шерхан Магикар А является автосигнализацией с возможностью управления по радиоканалу посредством брелка-коммуникатора с жидкокристаллическим дисплеем. Устройство предназначено для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В.

Основные функции сигнализации

Преимущества и недостатки

Инструкция по установке сигнализации

Инструкция по эксплуатации

Функционал кнопок брелока

Индикация состояния защитной системы

Настройка режима охраны

Как установить режим «Паника»?

Перевод сирены в бесшумный режим

Работа с центральным замком автомобиля при включении зажигании и его деактивации

Как программировать автозапуск?

Настройка автозапуска по таймеру

Настройка автозапуска по температуре

Как отключить автозапуск?

Сколько стоит сигнализация Шерхан Магикар А?

Комментарии и Отзывы

Как настроить автосигнализацию MOBICAR

• 1 Как настроить автосигнализацию MOBICAR
  • 1.1 Настраиваем автозапуск двигателя
  • 1.2 Переход к управлению авто после автозапуска
  • 1.3 Возможные ошибки при включении функции автозапуска
• 2 Настройка автозапуска UNIVERSE
• 3 Настройки модели MAGICAR
• 4 Настройка LOGICAR

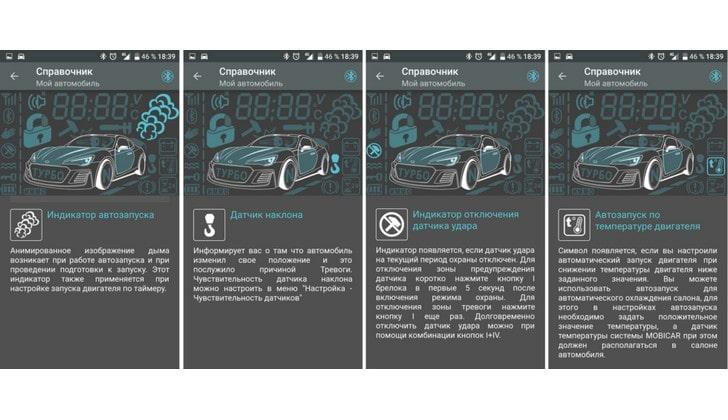

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

• автозапуск автомобиля;
• настройка автоматического включения сигнализации;
• регулировка чувствительности;
• включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

удерживайте I + IV

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

• нажмите педаль тормоза;
• отключите стоячий тормоз;
• уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

• ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
• 02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
• 03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
• 04 – открыт капот;
• 05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
• 06 – не включен стоячий тормоз;
• 07 – зажата педаль тормоза;
• 08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
• 09 – открыт багажник;
• 10 – неверно выставлено зажигание;
• 11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Важно! Чтобы корректно и быстро установить время автозапуска или настроить сигнализацию, внимательно изучайте инструкцию по эксплуатации, где подробно описаны все функции устройства

Возможные неисправности и как их устранить

Список возможных неисправностей и методы их устранения:

1. Сигнализация не реагирует на нажатие кнопок на коммуникаторе. Проблема может быть в неисправности брелока. Его нужно разобрать, почистить и просушить. Следы влаги и грязи удаляются. Поврежденные контакты необходимо перепаять. Если проблема обусловлена разрядом батарейки, элемент питания следует заменить на новый.
2. Сигналы могут не проходить из-за неисправности в работе приемопередатчика. Нужно проверить правильность установки устройства и целостность соединительного кабеля. При повреждении контактов для восстановления электроцепи применяется пайка.
3. Сигнал передается с незначительной задержкой. Возможно, брелок длительное время находился на холоде, и его надо отогреть.
4. Окна не закрываются при активации режима охраны. Не исключено повреждение линии электропитания. Рекомендуется проверить цепь мультиметром.
5. Ложные срабатывания сигнализации. Это может быть вызвано неправильной настройкой датчика чувствительности. Контроллер необходимо заново отрегулировать.
6. Во время движения охранная система отпирает двери. Проблема может быть обусловлена неисправностью доводчиков, которые надо заменить.

В случае крупной поломки ремонт рекомендуется производить в фирменном сервисном центре.

РУКОВОДСТВО ПО УСТАНОВКЕ …

• Изображение
• Текст

РУКОВОДСТВО ПО УСТАНОВКЕ

20

3. Серый провод: вход, контакт № 30 внутреннего реле управления замком багажника, (10 А)

Этот провод обеспечивает питание для линии управления замком багажника. Это контакт № 30 внутреннего реле управления замком багажника. Подключите серый провод к МАССЕ или питанию. Провод защищен предохранителем, рассчитанным на ток не более 10 А.

4. Фиолетовый провод: импульсный выход 1 на аварийную сигнализацию (7,5 А), контакт № 87 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к левой цепи аварийной сигнализации, где появляется +12 В или МАССА при включении указателя поворота налево. Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъема.

5. Фиолетовый провод: импульсный выход 2 на аварийную сигнализацию (7,5 А), контакт № 87 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к правой цепи аварийной сигнализации, где появляется +12 В или МАССА при включении указателя

SCHER-KHAN MAGICAR 7

49

Программируемая функция 1-21: «Порог температуры для ограничения количества таймерных запусков»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру, а также выбрать пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

1) Ограничение количества таймерных запусков по температуре не используется (заводское значение) 2) Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -15 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20 3) Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -25 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20 4) Очередной таймерный запуск будет откладываться до тех пор, пока температура не поднимется выше +60 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20

Последний вариант предназначен для обеспечения функционирования кондиционера, при эксплуатации в условиях жаркого климата.

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага:

1) Вход в режим программирования. Снимите систему с охраны, выключите зажигание. Нажмите одновременно кнопки (I+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение шага 1 2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 1

SK_7_manual_INSTALL_NEW.indd, Spread 20 of 34 — Pages (20, 49) 31.10.2007 14:16

Комментарии

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

Кликнуть →

В инструкции к новогодней гирлянде китайского производства: — Использовать только в помещениях или на улице.

Мануалза!manualza.ru

Технические характеристики

Автосигнализация Scher-Khan Magicar 6 управляется несколькими способами: брелоком на частоте 433,92 мГц, от ключа зажигания или автоматически при помощи датчиков. Процессорный блок работает в температурном диапазоне -40…+85ºС. В рабочем режиме устройство потребляет 20-30 мА тока, напряжение питания — 9-18 В. Процессорный блок функционирует от автомобильного аккумулятора, основной брелок — от батареи ААА, дополнительный коммуникатор — от 2 элементов питания типа CR 2025.

Производитель предусмотрел несколько видов тревожных сигналов. Звуковой сигнал подается непрерывно в течение 30 секунд, оптический такой же длительности — прерывисто с частотой 1 Гц. Данные по радиоканалу управления передаются на расстояние до 1,5 км. Защита автомобиля производится набором контактных датчиков, контроллером удара и дополнительным датчиком. Безопасность электрических цепей обеспечивается предохранителями, внутренними резисторами, транзисторными внутренними защитами и диодами от смены полярности.

Комплектация

В базовый комплект поставки входят:

• руководство по применению сигнализации Шерхан Магикар 6;
• инструкция по установке системы Sherhan;
• процессорный блок Шер Хан Маджикар;
• основной брелок с дисплеем;
• дополнительный коммуникатор;
• датчик удара с кабелем;
• датчик вызова из салона и световой диодный индикатор;
• антенный модуль с проводом;
• датчик температуры;
• реле блокировки;
• концевые переключатели для монтажа на капот и багажный отсек;
• сирена;
• 8-контактный силовой разъем с кабелем и 2 предохранителями;
• 6-контактный силовой разъем управления ЦЗ с 2 предохранителями;
• 10-контактный разъем с колодкой для реле блокировки;
• разъем управления дополнительными каналами;
• монтажный набор кабелей;
• комплект наклеек для датчика вызова, под антенну и на лобовое стекло.

Преимущества и недостатки

Достоинства охранной системы Мэджик Кар:

• высокий уровень защиты от взлома;
• удобный пульт управления с цветным дисплеем;
• подробное и понятное руководство по установке;
• брелоки работают в широком диапазоне;
• возможность индивидуальной настройки с помощью ПК;
• высокочувствительные датчики;
• наличие опции вызова водителя из салона.

Недостатки:

• непрочный корпус коммуникатора;
• функция автоматического запуска Шерхан 6 подключается опционально и требует установки дополнительного модуля;
• возможность сбоев в работе датчиков в холодное время года;
• радиус действия брелоков уменьшается в городских условиях;
• при настройке системы с помощью ПК требуется установка программатора;
• процессорный модуль и пульт управления могут терять связь и требовать повторной привязки;
• защита двигателя производится с помощью аналоговых электрических цепей.

Комплектация

Комплектация автомобильной сигналки Scher Khan:

1. Сервисная книжка пользователя, в которой представлено руководство по монтажу, а также нюансы управления сигналкой.
2. Главный модуль сигналки.
3. Основной коммуникатор, оборудованный жидкокристаллическим дисплеем.
4. Запасной пейджер, экраном не оборудуется.
5. Контроллер удара с проводом для подключения к системе.
6. Датчик вызова автовладельца из салона машины. Также оснащается кабелем для подсоединения.
7. Приемопередатчик. Оснащается электроцепью для соединения с бортовой сетью. На конце провода располагается разъем подключения.
8. Температурный контроллер. Обеспечивает возможность активации опции удаленного пуска силового агрегата. Данные о температуре воздуха передаются на пейджер через радиоканал связи.
9. Блокирующее реле силового агрегата, оснащенное колодкой.
10. Сирена. Предназначена для воспроизведения тревожных сигналов.
11. Концевой переключатель. В комплектацию входит одно устройство, используется для монтажа на дверь багажника или капот.
12. Три силовых штекера с шестью разъемами. Каждый из них оснащается кабелем для подключения к проводке. Дополнительно электроцепи этих разъемов защищаются предохранительными устройствами.
13. Разъем для подключения, рассчитанный на девять контактов.
14. Наклейка для фиксации контроллера вызова в салоне.
15. Наклейка для фиксации приемопередатчика на стекле машины.

Значки и кнопки на брелке

В приложенной к инструкции схеме значки на брелке автосигнализации пронумерованы таким образом:

1. Автоматическое включение мотора по таймеру. Двигатель машины будет запускаться через некоторые временные интервалы.
2. Турботаймер. При активации опции силовой агрегат работает в течение установленного пользователем времени. Это предотвращает быстрый выход частей двигателя из строя.
3. Пассивная активация охраны.
4. Автоматическое возобновление охраны.
5. Индикатор тревожных сигналов, издаваемых сиреной.
6. Деактивация датчика удара.
7. Виброрежим брелока.
8. Управление дверными замками при активном и отключенном зажигании.
9. Открытая дверь багажника или неактивный концевой выключатель.
10. Работа мотора после автоматического включения.
11. Блокировка или открывание замков.
12. Не закрыта дверь.
13. Время или выбранная температура запуска двигателя.
14. Включен сервисный режим.
15. Требуется выход пользователя к автомобилю.
16. Работает аварийная сигнализация.
17. Включен дополнительный контроллер.
18. Индикация заряда источника питания в брелоке. Мигающее обозначение свидетельствует о необходимости замены батареек.
19. Потеря связи брелока с головным устройством.

Кнопки брелока Шерхан Магикар 8 имеют такие предназначения:

1. 1. Короткое нажатие клавиши используется для включения защитных функций, прерывания тревожного оповещения и блокировки силового агрегата. Длинным нажатием включается тревожный режим.
2. 2. Элемент используется для деактивации охраны, разблокировки стартера и системы зажигания, дистанционного открывания дверей. Длинным нажатием клавиши включают и останавливают силовое устройство.
3. 3. Элемент активирует подсветку дисплея. Длинное нажатие клавиши способствует входу в режим управления дополнительными каналами.
4. 4. Используется для активации системы самодиагностики.
5. 1+2. Подача команды на включение сирены. Длительным нажатием клавиш переходят в режим управления вторым автомобилем, оснащенным той же моделью сигнализации.
6. 1+3. Комбинация используется для перевода сигнализации в сервисный режим.
7. 1+4. Короткое нажатие клавиш используется для включения и деактивации датчика чувствительности.
8. 2+4. С помощью этих кнопок изменяются параметры таймера для автозапуска.
9. 3+4. Комбинация кнопок позволяет заблокировать элементы управления брелоком.

Характеристики Scher-Khan Logicar А и Magicar А

Scher-Khan Magicar А	Scher-Khan Logicar А	Описание
IP-40	Нет	Класс пыле- и влагозащиты
Класс 3	Класс 2	Защита от перехвата сигнала, стороннего подключения
До 800 метров	До 1500 метров	Радиус перехвата сигнала
Да	Двусторонний обмен данными
Да	Нет	Отпирание замка без снятия с охраны
Да	Кодированный радиоканал
Да	Основной брелок с ЖК — дисплеем
Да	Опция автозапуска двигателя
Да	Нет	Три режима подсветки салона
Да	Коммуникатор четырехкнопочный
Да	Активация, деактивация запрограммированы на разные кнопки
Да	Звуковое сопровождение команд
Да	Вибровызов
Да	Динамическая подсветка основного дисплея
Да	Индикация заряда брелока, АКБ, температуры в салоне, за бортом
Да	Опция даты, времени, будильника
Да	Режим отложенной остановки мотора, оснащенного турбиной
Да	Звуковое сопровождение получения экстренного вызова
Да	Блокировка механических клавиш брелока от случайного нажатия
Да	Режим энергосбережения
Да	Совместимость с автоматом и механикой
Да	Отложенный запуск мотора, старт по времени
Да	Индивидуальный код в случае утери брелока
Да	Двухфакторное снятие с охраны
Да	Режим «Паника»
12В	Напряжение
35 мА	Сила тока
От -40°С до +85°С	Температурный диапазон

С полным перечнем характеристик ознакомьтесь в статье: «Сравнение функционала автосигнализаций Scher Khan Magicar 6 и Logicar 6. Отзывы клиентов».

Неисправности

{banner_content}Самой часто встречающейся проблемой является отказ датчиков. Наиболее часто это происходит с расположенными в дверях приборами. Обычно причиной становится надлом проводов. Из-за этого блок управления сигнализацией определяет дверь как не запертую и начинает «голосить». Опознать проблему можно по индикатору на дисплее пульта. Осмотрите проводку, идущую к датчику в этой двери, и при необходимости замените провод.

Также может оказаться включенным режим «Valet»

. В таком случае завести машину окажется невозможным. Нужно попытаться отключить режим обычным способом. Если не получится, то придется менять сигналку целиком.

Иногда можно наблюдать полное нежелание сигнализации работать от брелока. Если при этом дисплей не горит, или на нем мигает метка низкого заряда батареи, то скорее всего проблема в разряженном элементе питания

. Необходимо его заменить на новый. Также может сбиться настройка брелока. В таком случае придется перепрограммировать его. Для этого лучше обратиться к специалистам. Они смогут правильно провести «обучение» пульта. Более редким вариантом поломки является отказ антенны брелока.

Вызван он смещением кварцевого элемента. Проявляется в виде невозможности провести какие-либо действия с сигнализацией при помощи пульта. Если у вас имеется второй брелок, то просто проверьте работу сигнализации с его помощью. Если все работает, то причина в антенне. Сложнее выполнить проверку при отсутствии второго пульта. В таком случае придется вызвать мастера из сервисного центра. Он с помощью специальных приборов проверит работу брелока.

Если сигнализация совсем не включается, то вполне вероятно причина в отсутствии питания. Проверьте провода

, подводящие ток к блоку сигнализации. Вполне вероятно, что один из них поврежден. В таком случае устранить проблему можно и самостоятельно. Другим признаком этой же проблемы является постоянно работающая сирена. Это связано с защитой противоугонки от отключения. При снятии клемм с аккумулятора, срабатывает защитный режим, и включается сирена. При обрыве проводов, питающих блок, он воспринимает случившееся как попытку угона, и включает сирену.

Инструкция для сигнализации Scher Khan Logicar 6

Для программирования пультов Шерхан Логикар 6 обязательно нужно знать Pin (находится на пластиковой карте, поставляемой с сигналкой). Настроить брелок сигнализации на машине можно, следуя пунктам.

1. Снимите машину с охраны, активируйте зажигание. Две секунды удерживайте клавишу «Валет». Последует однократная вспышка аварийных огней.
2. За пять секунд нажмите «Valet», «Аварийка» сработает однократно. Светодиод быстро замигает.
3. Следующее действие совершите за 4 с. Нажмите клавишу «Валет». Количество нажатий – первая цифра ПИН-кода. Пройдёт четыре сек. и световые приборы загорятся один раз. Это подтверждение правильного ввода первого значения ПИНа. Светодиод быстро замигает.
4. Повторите предыдущее действие для ввода оставшихся чисел секретного кода. «Аварийка» просигнализирует дважды.
5. После пяти секунд, как вы ввели последнее значение ПИН-кода, светодиод загорится постоянно. Это сигнал к вводу паролей пультов.
6. На следующее действие у вас есть пять секунд. Дважды кликните кнопку 4 первого коммуникатора. Аварийные огни сработают один раз. Введите коды оставшихся коммуникаторов. После ввода данных третьего брелока световые огни загорятся два раза, и блок управления выйдет из меню настройки.
