Щетки генератора на ваз 2107

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

• перегоревшие обмотки внутри агрегата;
• межвитковое замыкание, образовавшееся в системе;
• повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

1. Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
2. Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
3. Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
4. Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
5. Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
6. После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
7. Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
8. Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине. При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Замена на ВАЗ 2110

На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка заряда аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не затруднительна.

Что потребуется

Для замены щеток потребуются набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

Перед самой заменой щеток генератора удобнее будет снять генератор.

Снятие генератора

• Будет удобнее, если загнать авто на смотровую яму. Если снятие устройства производится не на яме, поддомкратьте переднюю часть машины.
• Установите противооткатные упоры.
• Открыв капот, отключаем питание снятием провода с клеммы минус.
• Следует открутить болты защиты картера и снять ее.
• Немного ослабим гайки, находящиеся сверху и снизу генератора.
• Откручивается болт регулировки.
• Снимается ремень генератора.
• Снимается клемма выхода Д.
• Удаляется резиновый чехол.
• Откручивается гайка крепления штекера.
• Отсоединяется штекер от болта с контактами
• Гайку, находящуюся внизу и вверху креплений генератора, нужно открутить и снять.
• Затем снимают натяжную планку, втулку распора.
• Придерживая генератор, вынимают оставшийся болт крепления.
• Все – генератор снят.

Замена щеток

Лучше всего проводить разборку генератора на чистой поверхности, можно постелить ткань.

• Ставим генератор так, чтобы шкив оказался внизу.
• Увидев пружинистые держатели, нужно отщелкнуть их плоской отверткой.
• После чего можно снять крышку генератора.
• Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
• Вытаскивается сам щеткодержатель.
• С щеткодержателя снимается клемма.
• Откручивается гайка с болта контактов.
• Увидев две пружинистые шайбы, убираем их.
• Отсоединяется провод конденсатора.
• Винт, крепящийся на конденсатор, откручивается.

Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура проводится в обратной последовательности.

Советы по замене щёток генератора ВАЗ 2107/ ВАЗ 2105

Если вы уверены в обязательности замены именно щеток, то их можно поменять своими руками и без снятия генератора. Для этого отключаем питание АКБ, откручиваем два винта держателя щёточного узла и меняем узел. В другом случае, когда не получается открутить болты или нужна расширенная диагностика исправности деталей генератора, то необходимо произвести снятие генератора.

Возбраняется запуск генератора автомобиля с отсоединенным аккумулятором. Это приведёт к кратковременному повышению напряжения на клемме «30», вследствие чего придут в негодность детали выпрямителя и устройства электросети автомобиля.

Для замены щёток понадобится следующие инструменты:

• накидные ключи на «8», «13»;
• трещотка;
• набором насадок «на 13», «на 10», «на 17»; «на 19»;
• отвёртка плоская и крестообразная;
• проникающая жидкость WD 40;
• тиски (если понадобятся);
• новые щётки на генератор ВАЗ 2107.

Цена щёток ВАЗ 21013701470 составляет 34 рубля. Их аналог от UTM с артикулом HE0703A — 120 рублей.

Цена актуальна для Москвы и области на лето 2017.

О проблеме в системе электропитания сигнализирует стрелка зарядки аккумулятора. Это указывает на то, что при работающем двигателе, зарядка АКБ происходит плохо.

Вольтметр показал напряжение 11,2 вольта. В конечном итоге подозрение падает на генератор.

Приступаем к ремонту. Для начала снимаем клеммы и вынимаем АКБ.

Ключом «на 17» отворачиваем гайку и снимаем регулировочную планку.

Сдвигаем изоляционный чехол, ключом «на 10» отвинчиваемым гайку крепления проводов на выводе «30» генератора и отсоединяем провода.

Отсоединяем колодку провода от вывода «61» генератора.

Головкой на «19» отворачиваем гайку нижнего крепления генератора.

Снимаем ремень привода со шкива генератора.

Выбиваем болт и вынимаем втулку. Следует учесть, что при этом генератор будет держаться на кронштейне.

Снимаем генератор с автомобиля, опустив его вниз между кронштейном и балкой переднего моста.

А вот и виновник «долгого пути» винт с сорванными краями.

Устанавливаем генератор в тиски и отвёрткой выкручиваем два болта щёткодержателя.

Старый щёткодержатель со щётками.

Устанавливаем новый щёткодержатель, собираем всё в обратной последовательности.

Полезные советы

Если перед заменой щеток вы стали наблюдать наличие шума при работе генератора, то данная неисправность может говорить об износе подшипников генератора.

О преждевременном износе подшипника может говорить увеличенный люфт. В таком случае нужно произвести его замену.

Зачастую перетянутый ремень генератора приводит к неисправности подшипника.

Для предотвращения поломок систем автомобиля желательно проводить регулярную проверку узлов согласно рекомендациям производителя. Постарайтесь создать такую привычку: периодически проводить осмотр отсека двигателя на наличие шумов. Это позволит избежать серьезных повреждений и решить образовавшиеся проблемы с минимальными финансовыми затратами. Лучше сделать все правильно, чем сделать «как всегда». Удачи вам на дороге!

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе 30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой

30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

admin 10/09/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра. Мультиметром проверяется сопротивление диодов. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

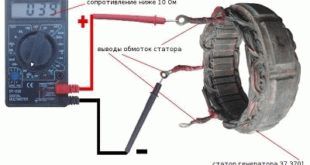

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Какие генераторы можно установить на «семёрку»

Конструкция ВАЗ 2107 позволяет устанавливать не только генератор Г-221А. Поэтому водитель при необходимости может поставить более мощное устройство, правда, при этом придётся внести некоторые изменения в электрическую схему автомобиля. Возникает вопрос: а с чем вообще связано желание автолюбителя поменять «родной» генератор?

Г-221А был оптимальным устройством для оснащения автомобилей в эпоху начала их серийного производства. Однако с 1980-х годов прошло много времени и сегодня практически каждый водитель пользуется современными электронными приборами:

• акустической системой;
• навигаторами;

• дополнительными приборами освещения (тюнинг) и т. п.

Соответственно, генератор Г-221А не справляется с высокими нагрузками, в силу чего водители и начинают искать более мощные установки.

На «семёрку» можно установить как минимум три более мощных устройства:

• Г-222 (генератор от «Лады Нивы»);
• Г-2108 (генератор от «восьмёрки»);
• Г-2107–3701010 (инжекторная модель для карбюраторной машины).

Важно, что последние две модели не требуют изменения конструкции как корпуса генератора, так и его креплений. При установке генератора от «Нивы» придётся провести некоторую доработку

Схема подключения Г-221А

Являясь электронным прибором, генератор нуждается в корректном использовании. Поэтому схема его подключения не должна вызывать двойственного толкования. Надо отметить, что водители «семёрок» обычно без труда могут подсоединить все клеммы генератора сами, так как схема доступна и понятна каждому.

Генератор (поз. 2) подключается в схему последовательно между аккумулятором (поз. 1) и монтажным блоком (поз. 3)

Многие автовладельцы задаются вопросом, куда какой провод должен подключаться при замене генератора. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

• оранжевый не пригодится для подключения, его можно оставить как есть либо соединить с серым напрямую для автозапуска авто;
• серый толстый провод идёт на щётки от реле-регулятора;
• серый тонкий провод подключается к реле;
• жёлтый — координатор контрольной лампочки на панели управления.

При самостоятельной работе с Г-221А лучше подписывать назначение проводов, чтобы потом не соединить их ошибочно.

Для исключения ошибки все провода имеют своё цветовое обозначение

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.

Отрицательная группа

Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.

Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.

Положительная

Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.

Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.

Второстепенная группа

Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.

Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.

Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)

Советы и рекомендации

Если до ремонта щеток генератора вашего автомобиля вы обратили внимание на шум в его работе, это может указывать на то, что подшипники генератора ВАЗ 2107 могут быть изношены, и в таком случае необходимо снятие и разборка генератора ВАЗ 2107. Изношенный подшипник имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым

Следует знать, что преждевременный выход из строя подшипника связан не только с отсутствием смазки

Изношенный подшипник имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым. Следует знать, что преждевременный выход из строя подшипника связан не только с отсутствием смазки.

Часто чрезмерно натянутый ремень привода генератора способствует этому, к тому же перетянутый ремень может вывести из строя подшипник помпы системы охлаждения.

Поэтому регулярно проверяйте данный узел в соответствии с рекомендацией производителя. Лучше взять в привычку, и регулярно осматривать моторный отсек при заведенном двигателе, это позволит обнаружить и устранить возникшую неисправность раньше и с минимальными затратами.

Правильная диагностика поможет вам избежать дополнительных работ и неожиданных поломок.

Ремонт генератора на ВАЗ 2107

Отремонтировать генератор можно и без посторонней помощи. Устройство легко разбирается на запчасти, поэтому произвести замену старых деталей можно даже без соответствующего опыта работы. Однако стоит иметь в виду, что генератор — это прежде всего электрический прибор, поэтому ни в коем случае нельзя допустить ошибку при сборке.

Стандартная процедура ремонта генератора на ВАЗ 2107 укладывается в следующую схему.

1. Демонтаж устройства с автомобиля.
2. Разборка генератора (одновременно проводится и дефектовка).
3. Замена износившихся деталей.
4. Сборка конструкции.

5. Монтаж на автомобиль.

Снимаем генератор с машины

Демонтажные работы занимают порядка 20 минут и требуют минимального набора инструментов:

• рожковый ключ на 10;
• рожковый ключ на 17;
• рожковый ключ на 19;
• монтажная лопатка или монтировка.

Снимать генератор с автомобиля лучше всего на остывшем двигателе, так как устройство сильно нагревается во время работы. К тому же потребуется заранее поддомкратить автомобиль и снять переднее правое колесо, чтобы было удобно работать с корпусом и креплениями генератора.

1. Демонтировать колесо, убедиться, что машина надёжно стоит на домкрате.
2. Найти корпус генератора и планку его крепления.

3. Ключом ослабить нижнюю гайку фиксации, но не выкручивать её до конца.

4. Выкрутить гайку на планке, также оставив её на шпильке.
5. Немного сдвинуть корпус генератора в сторону мотора.

6. В это время ремень генератора ослабится, что позволяет снять его со шкивов.

7. Отсоединить всю проводку от генератора.
8. Выкрутить ослабленные гайки.

9. Потянуть корпус генератора на себя, снять его со шпилек.

Видео: демонтаж генератора

Разбираем устройство

Чтобы отремонтировать генератор, необходимо его разобрать. Во время работы потребуются:

• рожковый ключ на 19;
• накидной ключ на 19;
• трещотка (можно добавить удлинитель);
• головка на 8;
• головка на 10;
• небольшой молоток.

При таком подходе вы всегда будете уверены в том, что каждая деталь точно соответствует своему месту

Разборка генератора Г-221А проводится в соответствии со следующим алгоритмом.

1. Выкрутить четыре гайки с задней крышки генератора, снять крышку.

2. Снять шкив, выкрутив фиксирующую гайку.

3. После демонтажа шкива корпус разделить на две части: одна часть выходит из другой. В одной руке должен остаться ротор, в другой — статор.
4. С вала ротора вытащить шкив. Если шкив выходит туго, можно аккуратно постучать по нему молотком.
5. Из корпуса ротора вытащить вал с подшипниками.

6. Выпрессовать подшипники.

7. Статор разобрать на запчасти, стараясь не задеть обмотку.

В процессе разборки сразу же можно выявить основные неисправности тех или иных узлов. Соответственно, замене подлежат все те детали, которые:

• покрыты сильным нагаром;
• изношены;
• имеют зазубрины, трещины и деформации на поверхности.

Видео: разборка генератора

Ремонт своими руками

Процедура ремонта генератора — это замена тех деталей, которые не прошли дефектовку. Менять подшипники, диоды, обмотку и прочие узлы просто: старая деталь снимается, на её место устанавливается новая.

Перед началом ремонта необходимо подсчитать, какую примерно сумму потребует покупка комплектующих. Вполне возможно, что ремонт старого генератора будет нецелесообразным, так как детали обойдутся фактически в стоимость нового генератора.

Ещё несколько слов о регуляторе напряжения

Напоследок следует добавить, что в таких автомобилях, как ВАЗ 2107, нужно хотя бы раз в месяц обязательно проверять вольтметром величину напряжения, поступающего с генератора на аккумулятор. Как это сделать, мы рассматривали выше. Дело в том, что автомобильный прибор, показывающий уровень заряда АКБ, очень часто врёт, показывая нам норму, в то время как напряжение на клеммах батареи во время работы двигателя ниже или выше её. И здесь опасно не столько отсутствие зарядки, сколько так называемая перезарядка. Она возникает при неисправности регулятора напряжения и характеризуется подачей на аккумулятор напряжения, величина которого больше положенного.

Мне лично пришлось столкнуться с подобной проблемой. Началось всё с того, что сравнительно новый аккумулятор перестал держать зарядку. При эксплуатации автомобиля каждый день он заводился без проблем. Но стоило машине постоять неделю, как стартер своим клацаньем давал понять, что без проводов «прикуривания» он работать не будет. Визит к автоэлектрику показал, что крайняя «банка» аккумулятора раздута. Это значит, что в ней замкнули электроды. С чего вдруг они замкнули, если бы всё было в порядке. Запустив двигатель, электрик замерил напряжение на клеммах батареи. Вольтметр показал 17,2 В, что недопустимо для этой модели АКБ. Прибор на панели при этом добросовестно выдавал «норму». Проверка регулятора напряжения подтвердила диагноз автоэлектрика. Он был неисправен. Замена устройства заняла не более получаса. Да и по карману ремонт, казалось бы, ударил не сильно. Аккумулятор, конечно, пришлось заменить, так как с наступлением холодов он стал разряжаться ещё быстрее.

Примерно через полгода я случайно заметил, что фары машины стали светить заметно ярче. Потом сгорела одна из ламп головного света. Спустя неделю сгорела ещё одна. Не став ждать, пока АКБ снова раздует, я решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, я отправился в гараж. Результаты замеров опять показали, что регулятор напряжения вышел из строя. На этот раз генератор выдавал 15,6 В. К электрику я уже не ездил. Сам снял генератор, заменил регулятор и установил всё на место. Контрольный замер напряжения показал 14,2 В. После того случая два раза в неделю стабильно измеряю напряжение. Прошло более года, пока всё в норме.

К сожалению, ВАЗ 2107 никак нельзя назвать надёжным автомобилем. Но у него всё же есть одно преимущество — простота конструкции. Поэтому совсем необязательно обращаться к специалистам при возникновении мелких неисправностей.
