Схема системы охлаждения двигателя

Основные требования

Охлаждающая жидкость должна удовлетворять большому числу требований. К примеру, она не должна сильно расширяться при нагревании: это позволит не доводить давление до критической отметки и работать всей системе без перегрузок. Это же требование относится и к критически низким температурам, когда начинается процесс кристаллизации, и появляется риск повреждения радиатора и патрубков.

Стоит отметить также, что охлаждающие жидкости отличаются от любых других температурой замерзания. Зачем же нужна температура кристаллизации, которая намного ниже фактической температуры, до которой может опускаться отметка термометра за окном. Такое требование к спецификации необходимо для того, чтобы каналы двигателя и помпа не заклинили и не вышли из строя, что может привести к серьезным проблемам.

Кроме того, к спецификации, которой обладает охлаждающая жидкость, относится и требование к температуре кипения. Эта температура должна оставаться достаточно высокой, чтобы при работающем в штатном режиме двигателе не возникало проблем с ее перерасходом. По этой причине современные охлаждающие жидкости для авто имеют, согласно спецификации, температуру кипения, которая превышает 100 градусов.

К примеру, большинство таких присадок все-таки являются антикоррозионными. В зависимости от спецификации, они могут либо образовывать на всех металлических поверхностях специальную пленку, либо локализоваться на строго отдельных участках, на которых коррозия уже началась. В общем случае такая пленка способна выдерживать воздействие влаги в течение нескольких лет, однако последние разработки позволили улучшить спецификацию и увеличить этот срок.

Удивительно, что некоторые присадки работают по принципу преобразователя ржавчины и способны взаимодействовать с очагами коррозии, восстанавливая поврежденные участки. Это свойство оказывается крайне полезным как для новых авто, так и старых двигателей, прошедших большое число километров.

Назначение и действие системы охлаждения

Рисунок 4.31 Принципиальная схема системы охлаждения двигателя.

Система охлаждения служит для принудительного отвода тепла от цилиндров двигателя и передачи его окружающему воздуху. Необходимость в системе охлаждения вызвана тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренние детали двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание движущихся деталей вследствие чрезмерного их расширения.

Системы охлаждения практически всех современных автомобилей не отличаются друг от друга. Принципиальная, обобщенная схема работы системы охлаждения приведена на рисунке 4.31, где красным цветом отмечена жидкость нагретая от деталей двигателя и синим – охлажденная в радиаторе системы.

В систему водяного охлаждения с принудительной циркуляцией жидкости входят водяные рубашки соответственно головки и блока цилиндров (о рубашках мы писали выше, изучая одноцилиндровый двигатель), радиатор, нижний и верхний соединительные патрубки со шлангами и водяной насос с водораспределительной трубой, вентилятор и термостат.

При работе двигателя, приводимый от него в действие водяной насос (он же —помпа) создает круговую циркуляцию воды через водяную рубашку, патрубки и радиатор. По водораспределительной трубе вода в первую очередь направляется к наиболее нагреваемым местам блока. Проходя по водяной рубашке блока и головки, вода омывает стенки цилиндров и камер сгорания, охлаждая двигатель. Нагретая вода по верхнему патрубку поступает в радиатор, где, разветвляясь по трубкам на тонкие струйки, охлаждается воздухом, который просачивается мимо трубок под действием тяги, создаваемой вращающимися лопастями вентилятора. Охлажденная вода вновь поступает в водяную рубашку двигателя.

Рисунок 4.32 Схема системы охлаждения.

Помпа и термостат системы охлаждения

Итак, мы выяснили, что двигатель не перегревается благодаря циркуляции ОЖ. Но что заставляет жидкость двигаться? Ответ – помпа. Это такой специальный насос, который приводится в движение двигателем через ремень, но бывают помпы и с электромотором. Основные неисправности помпы связанные с течью сквозь дренажное отверстие и износом подшипника (сопровождается писком). Также бывают помпы с пластиковой крыльчаткой, которая разъедается от некачественного антифриза.

Термостат, этот самый клапан, который открывается при нагреве ОЖ и пускает ее по большому кругу. Состоит из цилиндра с веществом, которые расширяется при нагреве; достигнув определенной температуры, оно выдавливает шток и открывает клапан. Остыв, шток втягивается, а клапан закрывается.

Проблемы перегрева двигателя

Неэффективная работа системы охлаждения может привести к превышению рабочей температуры поршней, уменьшению теплового зазора между поршнем и стенками цилиндра вплоть до нуля. Это вызывает задевания корпусом поршня стенок цилиндра, образование царапин, задиров. Также при перегреве моторное масло теряет смазывающие свойства, нарушается масляная плёнка. Двигатель из-за этого может заклинить.

Перегрев системы охлаждения и двигателя сопровождается разным из-за различных материалов расширением ГБЦ, блока и болтов крепления, что приводит к искривлению установочной поверхности головки, вытягиванию болтов, растрескиванию сёдел клапанов. Понятно, что после подобных изменений отремонтировать двигатель сложно, а иногда и невозможно.

Отопитель салона

Это самая важная часть, если смотреть с точки зрения водителя и пассажиров. От эффективности работы печки зависит комфорт при езде в зимнее время года. Отопитель входит в схему циркуляции охлаждающей жидкости и состоит из таких компонентов:

1. Электродвигатель с крыльчаткой. Включается он по специальной схеме, в которой имеется постоянный резистор — он позволяет менять частоту вращения крыльчатки.
2. Радиатор — это элемент, по которому проходит горячий антифриз.
3. Кран — предназначен для открывания и закрывания подачи антифриза внутрь радиатора.
4. Система воздуховодов позволяет направлять горячий воздух в нужном направлении.

Схема циркуляции охлаждающей жидкости по системе такая, что при закрывании всего одного входа в радиатор горячий антифриз никаким образом в него не попадет. Существуют автомобили, в которых кран печки отсутствует — внутри радиатора всегда находится горячий антифриз. А в летнее время просто закрываются воздуховоды и тепло в салон не подается.

Устройство, конструкция, принцип работы

Жидкостная система охлаждения

Достоинством жидкостной системы охлаждения как раз и является возможность поддержания температуры в заданном диапазоне, поэтому она лучше воздушной. Но конструкция этой системы значительно сложнее.

В ее состав входит:

1. Рубашка охлаждения
2. Водяной насос
3. Термостат
4. Радиаторы
5. Соединяющие патрубки
6. Вентилятор

При этом основным рабочим элементом такой системы является специальная жидкость – антифриз, при помощи которой и осуществляется отвод тепла. Раньше вместо него использовалась обычная вода, но из-за низкого температурного порога замерзания и образования накипи от воды постепенно отказались.

Рубашка охлаждения

Рубашка охлаждения – специальная система каналов в блоке цилиндров и головке блока, по которой движется жидкость. Если рассматривать все по-простому, то выглядит это так: имеется блок, в который устанавливаются цилиндры, а также основные узлы и механизмы. Поверх этого блока сделана оболочка, а пространство между ними и используется как каналы для движения жидкости. Такая конструкция позволяет жидкости омывать цилиндры, проходить рядом с узлами, установленными в блоке и головке, что обеспечивает отвод тепла от них.

Рекомендуем: е 210 км в час. Если нет никакого обозначения, то наибольшая скорость разрешена не выше 110 км в час. Автомобильные покрышки для спортивных версий автомобилей имеют в маркировке буквы W и Y, означающие соответственно скорости 270 и 300 км в час.

Помпа

Так выглядит водяная помпа

В рубашку охлаждения установлена водяная помпа. Она состоит из приводного зубчатого колеса (шкива) и крыльчатки, которая помещается внутрь рубашки, посаженных на одну ось. Привод ее осуществляется от коленчатого вала при помощи ремня.

Именно водяной насос и обеспечивает циркуляцию жидкости по системе. Получая вращение от коленчатого вала, крыльчатка заставляет двигаться жидкость по каналам рубашки.

Что и каким образом разъедает?

Несколько предложений для более лучшего разъяснения – учитывайте, что охлаждающая мотор смесь делается из 3 главных компонентов:

1. Этиленгликоль либо в более редких случаях может использоваться пропиленгликоль (последний является чуть менее токсичным для использования в автомобиле и применяется чаще в G13). Сюда можно отнести стандартные двухатомные типы спиртов, которые по своей сути являются наименее активными и при долгом влиянии способны портить даже толстые стенки металлических патрубков в автомобиле, а также в состоянии разъедать резину и каучук.
2. Вода (обычно применяется дистиллированная).
3. Присадки для смеси в системе охлаждения мотора. Такие добавки требуются чаще всего, чтобы уменьшить отрицательное влияние от того же этиленгликоля либо от влияния пропиленгликоля (говоря более лаконичным языком — они не позволяют им все уничтожать и портить трубопроводы в авто).

Как это работает?

Как в дизельном, так и в бензиновом двигателе машины охлаждающая жидкость протекает под достаточно высоким давлением. В связи с этим спецификация самой жидкости и составляющих системы охлаждения авто подбирается строго определенным образом. Так, к примеру, все составляющие, включая патрубки, помпу и радиатор, должны выдерживать высокое давление и быть устойчивыми к коррозии, которой при эксплуатации автомобиля приходится усиленно избегать.

Кроме того, в системах охлаждения высокого давления функционирует водяной насос, или помпа. Зачем же нужна такая деталь? При работе помпа, благодаря своей спецификации, создает в системе охлаждения авто достаточно высокое давление и заставляет жидкость циркулировать, что позволяет производить постоянный теплообмен в системе и сохранять свою работоспособность.

Каково же нормальное давление, которое в системе создает охлаждающая жидкость? Как показывает практика, вне зависимости от того, дизельный или бензиновый двигатель устанавливается на авто, эта отметка не должна превышать 1.2 атмосферы. Даже при значительных перегревах давление не поднимается выше, за исключением случаев, когда система работает, отклоняясь от своей спецификации и норм. Для контроля давления на систему двигателя авто устанавливается расширительный бачок, который позволяет отводить излишки жидкости и контролировать параметры системы в любой момент времени.

Основные причины ухода антифриза

1. Негерметично закрытый расширительный бачок.

   Такие причины ухода антифриза из расширительного бачка являются следствием невнимательности водителя. Неплотно закрытая крышка расширительного бачка не сможет сдерживать давление в системе охлаждения, поэтому при нагревании двигателя через нее будет уходить антифриз.

   Зимой о просачивании охлаждающей жидкости через плохо закрученную крышку бачка будет свидетельствовать появление пара в зоне решетки основного радиатора (антифриз, испаряясь, формирует белую дымку). Устранить уход антифриза в этом случае можно, хорошо закрутив крышку расширительного бачка системы охлаждения.

2. Дефекты бачка антифриза.

   Корпус расширительно бачка выполнен из пластика. Его можно повредить металлическим инструментом при неаккуратном выполнении ремонтных работ. Если «пробоина» небольшого размера расположена выше уровня охлаждающей жидкости, то ее можно не заметить.

   Дефект проявляется в процессе эксплуатации авто. При нагревании охлаждающая жидкость расширяется, поэтому, ее уровень поднимается, и она вытекает из бачка. После остывания мотора уровень антифриза падает и жидкость приходится доливать.

   Найти место ухода охлаждающей жидкости можно в ходе визуального осмотра расширительного бачка. Поврежденный бачок следует заменить, так как после пайки пластика через некоторое время течь антифриза возобновляется (в процессе работы двигателя в бачке создается достаточно высокое давление).

3. Трещины и другие дефекты трубок, шлангов и мест их крепления к основному радиатору.

   Патрубки и шланги охлаждающей системы автомобиля постоянно подвергаются воздействию агрессивных веществ, перепадов температуры и давления. Масло и другие технические жидкости из разных систем автомобиля, попадая на патрубки и шлаги из резины, способствуют их разрушению.  При этом повреждения могут быть незаметными при визуальном осмотре, но через них будут просачиваться антифриз. В результате, через некоторое время снизится уровень охлаждающей жидкости, и ее нужно будет доливать.

   Устранить эту причину ухода антифриза можно только путем замены поврежденных патрубков и шлангов.

4. Слишком высокий уровень охлаждающей жидкости.

   Верхняя отметка уровня антифриза на расширительном бачке расположена таким образом, чтобы жидкость заполняла половину его объема.

   При таком уровне в бачке не будет создаваться избыточное давление при расширении антифриза (в противном случае бачок может лопнуть).

   Кроме того, конструкторы автомобилей предусмотрели в бачке отверстие для перелива охлаждающей жидкости при критическом повышении ее уровня. Чтобы предотвратить уход антифриза через переливное отверстие нужно заливать его таким образом, чтобы уровень находился не выше максимальной отметки.

5. Повреждение радиатора системы охлаждения.

   Горячий антифриз охлаждается в радиаторе системы охлаждения, который расположен в передней части подкапотного пространства автомобиля. Когда авто движется на высокой скорости, вместе с потоками воздуха на радиатор могут попадать мелкие камни, грязь и пыль.

   Случается, что быстро летящий камень повреждает соты радиатора и через них начинает уходить антифриз. Скорость ухода охлаждающей жидкости через радиатор зависит от размера и характера повреждений.

6. Двигатель.

   К наиболее неприятным неисправностям специалисты относят попадание антифриза в камеры сгорания мотора. Именно в этом случае из выхлопной трубы может идти белый дым, имеющий сладковатый запах. Этот признак указывает на факт сгорания охлаждающей жидкости вместе с топливно-воздушной смесью.

   На уход антифриза в мотор указывает белесый налет на щупе для проверки уровня масла. В этом случае ремонт авто должны выполнять квалифицированные мастера с помощью специального оборудования.

   Чтобы вовремя выявить уход охлаждающей жидкости специалисты рекомендуют чаще заглядывать под капот авто. Чем раньше будут обнаружена неисправность, тем меньше денег и времени потребуется на ее устранение. Недостаточный уровень антифриза приводит к перегреванию мотора, что может закончиться капитальным ремонтом.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Неисправности системы охлаждения двигателя

Соты радиаторов забиваются мелкой пылью, насекомыми и другими дорожными загрязнениями, в результате теплопроводность радиатора падает, и температурный режим двигателя нарушается. Кроме того, радиаторы подвержены механическим повреждениям на высоких скоростях, именно поэтому, например, отличительным признаком мощной и высокоскоростной машины является мелкоячеистая сетка в широких и огромных воздухозаборниках.

Это интересно: Устройство и принцип работы гидротрансформатора

Кавитационное разрушение жидкостного насоса классической конструкции.

Наиболее затратной неисправностью автомеханики называют поломку водяного (жидкостного) насоса. Стоит водителю прозевать стрелочный указатель в красной зоне температурного указателя или загоревшийся красным светом индикатор на панели приборов, и последствия могут оказаться весьма печальными. Вплоть до капитального ремонта двигателя.

Также периодически выходят из строя:

• датчики и указатели;
• может прохудиться патрубок или ослабнуть хомут на соединениях патрубков;
• не включаются вовремя вентиляторы охлаждения;
• иногда выходит из строя клапан давления в пробке расширительного бачка.

Эти и многие другие неисправности приводят к утере антифриза, перегреву блока и его головки (головок) и, в конце концов, к выходу мотора из строя. Любое подозрение на неисправность в системе охлаждения должно быть водителем немедленно установлено и устранено.

Симптомы перегрева или недостаточного нагрева двигателя

При критическом перегреве происходит:

• периодический уход стрелки указателя температуры на приборной панели к красному сектору (либо появление красного индикатора в тех автомобилях, где указатель не предусмотрен);
• потеря мощности двигателя казалось бы «в безобидных ситуациях»;
• неадекватно высокий жар в районе моторного отсека.

При недостаточном нагреве:

• стрелка «не отрывается» от нижнего сектора указателя температуры на приборной панели;
• не тухнет желтый (или, в некоторых конструкциях, – белый) индикатор указателя температуры;
• в результате двигатель «тупит», не развивает должной мощности – и особенно тогда, «когда это нужно» — на подъеме, при обгоне, при экстренном маневрировании и/или разгоне.

Диагностика негерметичности охлаждающей системы

Одной из главных причин неисправности системы является падение уровня антифриза в расширительном бачке. Помимо банальных потёков в негерметичных соединениях, может выйти из строя и пробка на бачке с тарированным клапаном контроля давления. Охлаждающая жидкость, а точнее вода из раствора этиленгликоля (пропиленгликоля) банально испаряется, и уровень ОЖ – падает, мотор перегревается.

За уровнем охлаждающей жидкости в расширительном бачке следить не трудно. Об этом постоянно напоминают и упоминают: и преподаватели в автошколах, и различные наставления для водителей… а моторы как кипели, так и продолжают кипеть. На радость механикам и мотористам…

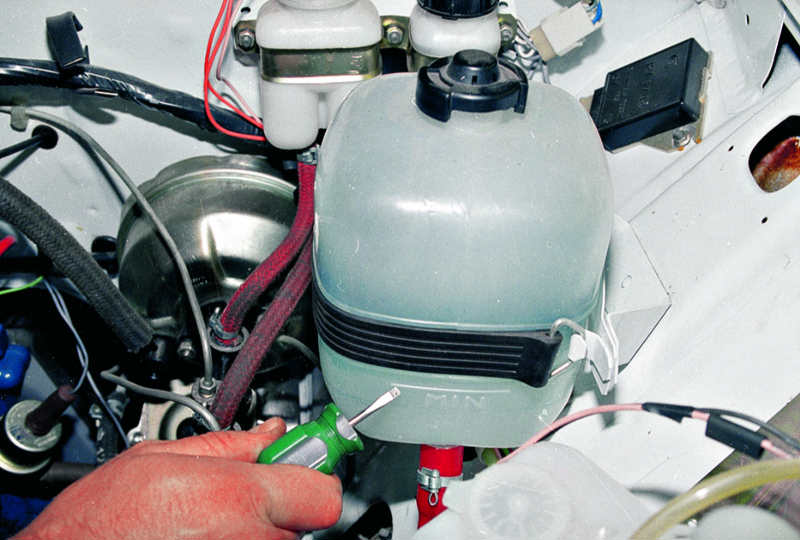

Контроль уровня охлаждающей жидкости

Контролировать этот уровень следует постоянно. К слову, в процессе эксплуатации (в течение рабочего дня) он в бачке может (и должен) меняться. Это — нормально. Ненормально — когда этот уровень опускается ниже нижней отметки, что означает потерю жидкости, либо – выше, что может означать, например, прорыв картерных газов в систему охлаждения. И это — уже крайне тревожный звонок.

В условиях профильной СТО контроль уровня и давления в системе осуществляется при помощи специального оборудования и инструмента. Рядовой автовладелец имеет в своем арсенале только один прием — систематический визуальный контроль уровня в верхнем бачке радиатора (на автомобилях старых конструкций, без расширительного бачка) либо — в расширительном бачке по специальным рискам – max и min.

Прозеваешь — беда!

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.
