Технические характеристики трактора т-40

Параметры и устройство КПП

Тракторы Т-40 оснащались восьмиступенчатыми механическими коробками. Схема коробки передач трактора Т 40 включает в себя следующие элементы:

1. Ходоуменьшитель. Обеспечивает работу трактора на пониженных скоростях, что требуется при использовании некоторых видов сельскохозяйственного оборудования. Представляет собой зубчатую передачу, соединенную с конической шестерней реверса и с валом ходоуменьшителя через шлицы. Устанавливается с левой стороны трактора в расточку под стакан конической шестерни реверса.
2. Реверс с конической передачей. Обеспечивает движение задним ходом. Представляет собой редуктор, переключающий шестерни зацепления в конической передаче. В результате обеспечивается изменение направления и скорости движения ведомого вала.
3. Коническая передача также передает крутящий момент и направление вращения от двигателя к первичному валу и ходоуменьшителю. Ведущая шестерня располагается в передней части блока трансмиссии, ведомая — на первичном валу.
4. Главная передача и дифференциал. Передают колесам крутящий момент и задают разные угловые скорости при поворотах. Представляет собой две цилиндрические шестерни с прямыми зубьями. При повороте одна ведомая шестерня ускоряет вращение, а вторая замедляет.
5. Механизм блокировки дифференциала. Обеспечивает равную частоту вращения обоим полуосям, при движении по сильно пересеченной местности.
6. Шестерни и валы «отвечают» за изменение скорости и направления движения. Оснащены механизмом переключения, посредством которого и происходит управление. Ключевые валы — первичный и ведущий. Управление осуществляется зацеплением нужной подвижной шестерни с неподвижной. Механизм переключения передач представляет собой валики с вилками, смещающими шестерни.
7. Механизм блокировки КПП. Предотвращает неполное включение шестерен. Состоит из валика и подпружиненных шариков-фиксаторов. При работе блокиратора валик входит в кольцевую проточку валиков переключения и предотвращает их перемещение.
8. Конечная передача трактора. Уменьшает частоту вращения полуосей ведущих колес. Представляет собой две цилиндрические шестерни с прямыми зубьями. Ведущая шестерня устанавливается в расточках блока, ведомая — на полуоси колеса.

Преимущества и недостатки трактора Т-40

Как и любые другие тракторы, сельскохозяйственный агрегат Т-40 обладает своими плюсами и минусами.

В число основных преимуществ сельскохозяйственной машины входит:

• высочайшая устойчивость и проходимость, независимо от типа грунта;
• высокая маневренности при любой скорости передвижения;
• свободный доступ к функционалу, расположенному в задней части трактора;
• легкость в управлении;
• универсальность, которая заключается в возможности использовать для работы с агрегатом любой тип навесных приспособлений;
• долговечность и высокая надежность трактора;
• запчасти и механизмы для замены можно найти практически в любом магазине или на рынке;
• наличие гидравлического усилителя руля.

Недостатков у трактора Т-40 на порядок меньше. Среди них эксперты выделяют:

• плохо продуманная система охлаждения двигателя трактора – из-за этого мотор очень быстро нагревается в жаркую погоду. Исправить этот заводской недочет поможет модернизация агрегата своими руками;
• плохой запуск мотора в холодную погоду;
• в кабине водителя не предусмотрен подогрев и кондиционер, что плохо сказывается на комфортабельности при работе в холодную и знойную погоду.

Несмотря на наличие определенного количества недостатков, трактор Т-40 входит в число наиболее популярных агрегатов на территории стран постсоветского пространства. Отзывы владельцев трактора свидетельствуют о его высокой производительности независимо от типа выполняемых им работ.

Трактор Т-70

Трактор Т-70 – гусеничный, универсально-пропашной агрегат широкого применения, предназначен для обработки и возделывания различных культур (в основном в междурядьях), а также для работ общего назначения. Универсальность конструкции значительно увеличивает функциональность, данная модель может выполнять работы в агрегате с более чем 50-ю прицепными и навесными механизмами.

Устройство трактора

Двигатель у трактора четырехтактный дизельный четырехцилиндровый с жидкостным охлаждением. Запуск производится от электростартера и пускового двигателя. Ходовая часть – поддерживающие ролики, гусеничные тележки, направляющие и ведущие колеса, подвеска и гусеничные цепи.

В качестве сцепления используется муфта фрикционная, постоянно замкнутая, сухая, однодисковая. Коробка передач восьмиступенчатая, со скользящими переключаемыми шестернями между главной передачей и задним мостом, и фрикционным механизмом поворота. Задний мост – редуктор ВОМ, тормоза, главная коническая передача, механизм поворота.

Тормоза у аппарата сухие, ленточные. Они дают возможность тормозить как на заднем ходе, так и на переднем. Управление тормозами осуществляется педалями.

Завод-изготовитель

Трактор Т70 является усовершенствованной и дополненной моделью МТЗ-80. Устройство трактора Т-70, по сравнению с базовой моделью, претерпело незначительные трансформации, в нем были заменены некоторые детали, а колесный ход был изменен на гусеничный. В 1974 г. на Кишиневском заводе по производству тракторов начался их серийный выпуск.

Модификации

Летом 1975 г. завод выпустил первый Т-70С – свекловодческий гусеничный трактор. Позднее были разработаны и поставлены на поток: Т-70 А и Т-70 СМ – садоводческие варианты, Т-70В – для обработки виноградников, Т-70В-Х – для работ в хмелеводстве.

Технические характеристики трактора Т-70

Техническое обслуживание

Техническое обслуживание Т-70 почти ничем не отличается от ТО любого другого трактора, единственное различие составляют работы связанные с его ходовой системой, т. е. с гусеницами.

Основные критерии состояния гусеничной ходовой части:

• износ зубьев колес и звеньев;
• натяжение цепей;
• состояние поддерживающих и опорных катков.

При необходимости замены деталей или ремонта, многие умельцы самостоятельно перебирают свою машину.

Однако помните, что приобретая б/у или новые запчасти с рук, вы упускаете возможность воспользоваться услугами производителя.

На сегодняшний день тракторный Кишиневский завод не существует, но на его базе образованно новое предприятие – завод «TRACOM», который и осуществляет ремонт и обслуживание спецтехники.

Где купить?

Салоны спецтехники, частники, перекупщики, официальные представители различных машиностроительных предприятий предлагают купить трактор Т-70 или его модификацию. На ком остановить свой выбор? Где узнать правдивую информацию о продавце и товаре? Чьи советы и отзывы заслуживают доверия?

Если вы специалист, разбирающийся во всех тонкостях тракторостроения, тогда все равно, главное чтобы устраивала цена и общее состояние агрегата. А вот если о технике есть только общие понятия, то возможно, лучше немного переплатить и приобрести новый трактор с гарантией и последующим ТО от производителя.

Аналоги

ВТ-100ДП – имеет узкие сменные гусеницы и увеличенный агротехнический просвет, что позволяет ему выполнять междурядные и другие сельскохозяйственные работы.

ВТ-100ДС – предназначен для свекловодческих хозяйств, снабжен специальными навесными устройствами и сменными гусеницами.

Технические характеристики

Трактор Т-40 является самостоятельным техническим средством, управляемым оператором. Вместимость кабины — один человек. Устройство может работать с любым типом навесок, подходящих и для более ранних моделей (Т25, Т30, Т35). Очевидное преимущество — доступность и возможность приобретения модели в хорошем состоянии, несмотря на завершение производства более 20 лет назад.

КПП сельхозагрегата Т-40

В 1961 году Липецкий тракторный завод освоил производство трактора на колесном ходу под обозначением Т-40. Удачная конструкция Т-40, хорошие технические параметры этого универсально-пропашного трактора помогли завоевать популярность, что подтверждается нахождением на конвейере до 1995 года. К преимуществам и достоинствами модели сельхозагрегата причисляют:

• переднемоторную компоновку;
• удачную конструкцию трансмиссии и КПП на Т-40;
• экономичность эксплуатации;
• надежность;
• ремонтопригодность.

Указанные преимущества Т-40 помогли разработать модификации, востребованных в сферах промышленности и в других производствах. Среди главных:

• 40АМ – полноприводная версия;
• 41АН – вариант с уменьшенным клиренсом для сельхозработ на земельных склонах;
• 50А – погрузчик с ковшом;
• Т38 – гусеничный вариант трактора;
• 40АП – модификация для применения в жилищно-коммунальной сфере.

Технические характеристики

Вес и габариты

Вес трактора Т-40 составляет 2370 кг, а модель Т-40А весит 2570 кг. Увеличение веса продиктовано конструкторскими улучшениями.

Трактор Т-40А

Габаритные размеры у всех модификаций схожи: их длина – 3660 мм, ширина – 1625 мм, а высота – 2370 мм. Изменение ширины колеи в тракторах Т-40 не предусмотрено.

Двигатель

Мотор Д-37 имеет объем 4,15 литра. Пуск двигателя происходит при помощи электростартера. Номинальное количество вращений мотора составляет 1500 оборотов за минуту. Охлаждение происходит при помощи воздуха.

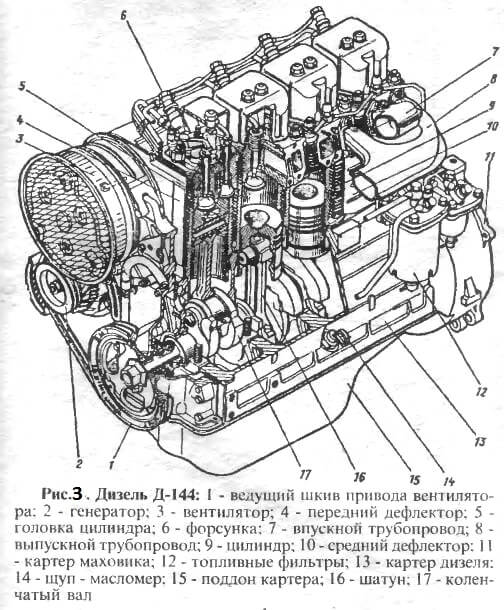

Схема двигателя Д-144

Несмотря на то, что двигатель Д-144 имеет на 13 лошадиных сил больше, его конструкция точно такая же, за исключением объема и количества оборотов.

Коробка

Коробка передач рассчитана на 14 положений. Кроме стандартных 7 ступеней вперед, предусмотрено еще 7 положений назад.

Схема органов управления

Отличительной чертой считается количество скоростей для езды в обратном направлении, поскольку во многих аналогичных моделях их намного меньше. Максимальная транспортная скорость может достигать 26,7 км/ч.

Ходовая и трансмиссия

Трактор Т-40 установлен на раму из металла. Впереди расположен мотор, который соединяется с КПП и задним мостом. Преимуществом этой модели от многих аналогов считается поперечное расположение валов коробки передач. Благодаря этому конструкторскому решению удалось расположить редуктор непосредственно за муфтой сцепления.

Схема пускового двигателя

Необходимо отметить, что в тракторе Т-40 установлена комбинированная муфта. Сзади находится блок для управления задним и поперечным валом. Они способны работать как по отдельности, так и вместе. На тракторе Т 40 установлена подвеска комбинированного режима. Спереди расположены амортизаторы, а сзади – жесткая. Улучшенная проходимость трактора Т-40 по проселочным дорогам достигается благодаря особой форме протекторов.

Как мы осуществляем ремонт двигателя трактора?

В ремонтную комплектацию включается: двигатель, детали и узлы его установки на трактор, а также установки масла трансмиссии и систем охлаждения двигателя, детали и узлы газообмена и системы питания, комплект для модернизации гидросистемы трактора и электрооборудования, документация на двигатель.

Благодаря высокому уровню квалификации работников нашей компании, закрепленным многолетним опытом работы, Ремонт двигателя трактора и переоборудование трактора осуществляются на самом высоком уровне при соблюдении всех технических условий.

По Вашему желанию наша компания может поставить б/у или новый трактор Т-330 с проведением монтажа двигателя в заводских условиях.

Ремонт двигателя видео:

Следующая статья: Ремонт ходовой части трактора →

Конструктивные особенности

На тракторах устанавливались четырёхцилиндровые четырёхтактные дизельные двигатели воздушного охлаждения Д-37, или Д-144, производства Владимирского тракторного завода. Мощность Д-37 составляла 37 л.с., Д-144 – 50 л.с. Пуск двигателя осуществлялся посредством пускового бензинового двигателя ПДВ (малое число моделей) или электростартера. Позднее появился двигатель Д-37М, отличающийся неразделенной камерой сгорания, обеспечивающей меньшее потребление топлива. Запуск двигателя производится электростартёром или (на части тракторов) пусковым бензиновым двигателем ПД8.

Трансмиссия механическая, полностью реверсивная, позволяющая использовать весь диапазон скоростей как на переднем, так и на заднем ходу, также с навесными орудиями (у других типов колёсных тракторов задний ход предназначен только для маневрирования). Интересной особенностью трактора является размещение конического редуктора сразу за муфтой сцепления и, соответственно, поперечное расположение валов КПП. Предусмотрена установка механического или гидрообъёмного ходоуменьшителя для работы на низких (менее 2 км/ч) скоростях. Трактор имеет два многорежимных независимо управляемых вала отбора мощности — задний и боковой, что также расширяет функциональные возможности трактора.

Также особенностью трактора Т-40 является его агрегатная совместимость с навесными и прицепными машинами, разработанными для тракторов смежных классов — более лёгких Т-25 и более тяжёлых семейства «Беларусь». Эти обстоятельства, а также удачное сочетание эксплуатационных качеств обеспечило трактору широкое признание на всей территории СССР.

К недостаткам трактора Т-40 следует отнести напряжённый тепловой режим двигателя воздушного охлаждения в летнее время и недогрев двигателя зимой, неэффективное отопление кабины (опять-таки по причине воздушного охлаждения), затруднённый запуск двигателя в зимнее время.

Ремонт ТНВД

Максимальное число оборотов дизельного мотора на холостом ходу можно отрегулировать при помощи изменения уровня жесткости пружины путем изменения количества ее рабочих витков.

Ремонт топливного насоса высокого давления:

1. Установить ТНВД на стенд и подключить топливный провод.
2. Выполнить регулировку пусковой подачи топлива на 50-100%.
3. Выкрутить винт, установить рычаг управления в крайнее положение для максимальных оборотов.
4. Завернуть винт корректора до упора.
5. Установить необходимую топливную подачу при номинальных оборотах кулачкового вала путем перемещения корпуса относительно крышки.
6. Отрегулировать начало работы вентилятора на 10-15 об/мин.
7. Проверить топливную подачу при номинальном режиме.
8. Протестировать полное отключение подачи горючего через форсунки.
9. Отрегулировать обороты кулачкового вала насоса.
10. Вывернуть винт корректора и отрегулировать подачу топлива в соответствии с необходимым запасом крутящего момента двигателя.

Также неисправности ТНВД могут быть связаны с порчей подшипников. В этом случае нужно:

1. Снять насос низкого давления.
2. Поставить под кулачковый вал жесткий прут небольшого диаметра.
3. Проверить все детали на наличие повреждений, при необходимости выполнить замену.

Устройство и работа коробки перемены передач Т40М-0020050 (КПП) трактора Т-40

На тракторе Т-40 используется механическая восьмискоростная (одна передача замедленная) четырехходовая коробка передач Т40М-0020050. Характерной особенностью данной коробки являются поперечно расположенные валы и реверс, который делает возможным движение трактора в переднем и заднем направлении на всех передачах. Это значительно увеличивает маневренность и производительность агрегата.

В корпусе трансмиссии на передней стенке выполнены резьбовые и установочные отверстия, посредством которых осуществляется соединение с корпусом сцепления и установка различных узлов и механизмов управления трактором. К боковым стенкам крепятся рукава тормозов. Для монтажа кронштейна рычагов системы навеса, а также удлинитель заднего ВОМ (вала отбора мощности) предназначена задняя стенка корпуса. Верхняя часть корпуса закрыта крышками, на которые монтируются рычаги и механизмы управления переключением передач, а также реверсом Т25-1701001-А и блокировкой дифференциала.

Вал главного сцепления приводит во вращение первичный вал коробки через шестерни (конические) и механизм реверса. Ведущая коническая шестерня (на рисунке поз. 21) вращается в шариковом (поз. 6) и роликовом (поз. 22) подшипниках. Шариковый подшипник устанавливается в стакан (поз. 7) и фиксируется по наружному кольцу буртом и гайкой (поз. 12). Кольца во внутренней части подшипников прижимаются к торцу ведущей шестерни гайкой (поз. 8) через дистанционную втулку (поз. 23). Данная конструкция позволяет ограничивать осевое смещение ведущей конической шестерни.

Под фланцем стакана (поз. 7) устанавливаются прокладки (поз. 5), с помощью которых регулируется зазор зацепления конической пары. Коническая ведущая шестерня вращается в постоянном зацеплении с шестерней (поз. 2) и шестерней (поз. 13). Коническая ведомая шестерня или шестерня реверса (поз. 2) установлена в двух подшипниках шарикового типа (поз. 18, 19). Стопорные кольца, которые фиксируют подшипник (поз. 18), одновременно предотвращают перемещение шестерни по оси. Зазор конических шестерен (поз. 2, 13) регулируется с помощью прокладок, установленных под фланец стакана (поз. 3), и болтами (поз. 4). Полый хвостовик шестерни (поз. 2) имеет нарезные шлицы, передающие вращение на вал-шестерню ходоуменьшителя, который устанавливается на место стакана (поз. 3). При монтаже ходоуменьшителя из стакана извлекают шестерню (поз. 2) с подшипниками и ставят их в стакан ходоуменьшителя.

УСТАНОВКА ДОЗАТОРА

Для того чтобы установить дозатор, нужно сделать следующее:

1. Снять рычаги управления.
2. Убрать пластины пыльников, сами пыльники и уплотнительные элементы.
3. Снять все крышки и вытянуть золотники.
4. Демонтировать гидравлический усилитель руля.
5. Заменить износившиеся подшипники в системе управления на новые.
6. Убрать червяк устройства.
7. Установить на место снятого червяка вал дозатора.
8. Прикрутить дозирующее оборудование при помощи потайных болтов.
9. Проверить работоспособность насосного механизма.
10. Установить насос в систему гидроусилителя рулевого управления.

Для того чтобы избежать сбоев в работе дозирующего устройства, следует регулярно очищать его от скопившейся внутри грязи.

Для этого нужно:

1. Полностью разобрать все устройство рулевой колонны.
2. Снять уплотнительное резиновое кольцо.
3. Промыть насос керосином.
4. Промыть все втулки.
5. Собрать механизм в обратном порядке. Во время установки пары насос должен быть повернут отверстиями наружу.

Технические параметры Т-40

1. Класс – 0,9.
2. Грузоподъемность – 0,85 т.
3. Привод – передний (4х2).
4. Двигатель – Д-144:
   1. Тип – дизельный.
   2. Количество цилиндров – 4.
   3. Объем цилиндров – 4,20 л.
   4. Охлаждение – воздушное.
   5. Мощность – 50,50 л. с.
5. Размеры:
   1. Длина – 3,66 м.
   2. Высота – 2,38 м.
   3. Ширина – 1,63 м.
   4. Колесная база – 2,15 м.
6. Трансмиссия:
   1. Механическая.
   2. Схема переключения – 8 передних и задних передач.
   3. Сцепление – фрикционная однодисковая муфта.
   4. Скорость наибольшая (наименьшая):
      1. переднего хода – 26,72 (1,63) км/ч.
      2. заднего хода – 5,35 (1,96) км/ч.
7. Общие:
   1. Масса – 2,37 т.
   2. Объем баков – 74,0 л.
   3. Расход горючего – 185 г/кВт*ч.
   4. Клиренс – 0,65 м.

Ремонт ГУР

Устранение неисправностей в работе ГУРа (гидроусилителя руля):

1. Установить винт в сборе с передней гайкой и передней крышкой в поршневую часть так, чтобы штифт перешел в переднее положение.
2. Повернуть поршень.
3. Установить в торцевое отверстие гайки стержень.
4. При помощи отвертки провернуть гайку до ее полной фиксации с болтом.
5. Подсоединить к нагнетательной магистрали рулевой колонны манометр.
6. Вывернуть пробку.
7. Установить упор между сошкой и передней стороной бруса.
8. Отвернуть колпак и контровую гайку.
9. Запустить мотор.
10. Установить максимальное количество оборотов коленчатого вала.
11. Проворачивая сошку, отрегулировать уровень давления перепуска масляной жидкости через предохранительные клапаны.
12. Затянуть контргайку и колпак.
13. Вернуть на место коническую пробку.

схема ремонт и принцип работы

За направление и скорость движения в тракторе ответственный механизм — его трансмиссия или коробка переключения передач. В данной статье мы детально рассмотрим её схему и принцип работы, а также изучим возможные проблемы при работе с трансмиссией.

Коробка передач Т-40

В устройстве трактора Т-40 конструкцией предусмотрена восьмискоростная (с одной замедляющей) механическая четырехходовая коробка переключения передач. Главная её особенность – поперечное расположение валов и реверса, благодаря ему осуществляется движение вперед или назад, а также значительно увеличивается манёвренность, проходимость и производительность агрегата в целом.

Схема КПП Т-40

Ниже приведем схему конической передачи с реверсом для трактора Т-40 и дадим пояснение её работы.

На передней стенке в корпусе выполнено резьбовое и установочное отверстие, с помощью которого соединяют корпус сцепления Т-40 и производится установка различных узлов управления агрегатом.

Рукава тормозов крепят к боковым стенкам, Задняя стенка служит для монтажа кронштейна рычагов навесной системы и удлинителя заднего вала отбора мощности. Верхнюю часть закрывают крышкой, на которую монтируют механизм и систему рычагов управления переключением передач, реверсом и блокирование дифференциала.

Первичный вал коробки приводится во вращение валом главного сцепления с помощью конических зубчатых колес и реверса Т-40. Ведущее коническое зубчатое колесо (позиция 21) вращается в двух подшипниках шариковом (6) и роликовом (22).

Шариковый ставят в специальный стакан (7) и фиксируют по наружному кольцу с помощью гайки (12) и бурта. Кольцо внутренней части прижимается гайкой (8) к торцу главной шестерни через втулку (23)

Такая конструкция ограничивает осевое смещение ведущего зубчатого колеса.

Под стаканом (7) ставят прокладки (5), которые регулируют зазор зацепа конической пары. Ведущая коническая шестерня вращается в постоянном зацепе с двумя шестернями (2, 13). Шестерня реверса или ведомая (2) ставится на два шариковых подшипника (18, 19).

Предотвращение перемещение шестерни по оси осуществляется с помощью стопорных колец, они также фиксируют сам подшипник (18) зазор зубчатых колец (2,13) регулируют при помощи прокладок, которые ставятся под фланец (3) и болтов (4). Полый хвостовик (2) имеет нарезанные шлицы, которые передают вращение на вал ходоуменьшителя Т-40 и ставиться на место стакана (3)

В момент монтажа ходоуменьшителя нужно извлечь шестерню с подшипниками (2) из стакана (3) и монтируют её в стакан самого ходоуменьшителя.

Торцы ведомых зубчатых колес сделаны со шлицевыми прорезями, между ними на шлицах вала находится муфта (20), она имеет возможность перемещаться в осевом направлении. Вращение первичного овала происходит в двух подшипниках шарикового типа, один из них находится в расточке корпуса КПП, а второй в расточке правой стенке корпуса и фиксируется крышкой стакана т кольца по направлению оси, что предотвращает какое-либо смещении по ней.

Также на шлиц первичного вала с правой стороны коробки передача крепится в неподвижном состоянии ведущее зубчатое колесо первой передачи. На сквозные прямоугольные шлицы вала установлена ведущая шестерня 4-й передачи и еще две скользящие каретки:

1) Ведущее зубчатые колеса 2-й и 3-й передач;2) Ведущая шестерни 5-й и 6-й передач.

На левый конец вторичного вала установлена прямозубое зубчатое колеса, которое отвечает за синхронный привод ВОМ. При этом вторичный вал совершает вращение в двух подшипниках роликового и шарикового типа. Роликовый монтируют в расточку корпуса коробки передач, а шариковый в расточку правой стенки.

На шлицы второго вала монтируют шестерню 6-й передачи и зубчатые колеса 2-й и 5-й передач, а также блок ведущей шестерни главной передачи и шестерни 3-й передачи. Также на вал ставят каретки:1) Шестерня 4-й передачи и заднего хода;2) 1-я и замедленная передачи.

Вал шестерни замедленной передачи расположен в правой нижней части корпуса коробки передач трактора и его вращении осуществляется в двух шарикоподшипниках. На нем же закреплен блок зубчатых колес заднего хода.

Важно! Большая шестерня находится в постоянном зацепе с ведущим зубчатым колесом 1-й передачи первичного вала. Также на вал крепят нарезанные зубья шестерни, что находиться в постоянном зацепе с промежуточной шестерней

Крепе оси осуществляется через пластину в стенку корпуса трансмиссии трактора Т-40

Также на вал крепят нарезанные зубья шестерни, что находиться в постоянном зацепе с промежуточной шестерней. Крепе оси осуществляется через пластину в стенку корпуса трансмиссии трактора Т-40.

Схему переключения передач Т-40 мы рассматривала в одной из наших статей ранее.
