Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109 устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов: традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

• корпус;
• ротор;
• статор;
• щеточный узел (щетки генератора ВАЗ);
• выпрямительный блок;
• регулятор напряжения.

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

• втулка, поджимной и буферный штуцеры;
• задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
• конденсаторный компонент;
• шкив и задний подшипник вала роторного устройства;
• крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
• контакты для подсоединения потребителей электроэнергии;
• статорный механизм, обмотка ротора и т.д.

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

• конденсаторное устройство, защитный кожух приспособления;
• контакт В+ и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D+;
• фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
• вал, стяжной болт, шайбы (обычная, конусная);
• втулка, держатель щеточного узла и т.д.

Схема подключения генератора будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

• при номинальном напряжении 14В, наибольшая сила тока отдачи у генераторов 37.3701 равна 55А, у генераторов 94.3701 равна 80А;
• напряжение регулируется: 13,6-14,3В (37.3701) и 13,2-14,7В (94.3701);
• передаточное отношение – 1:2,04 (37,3701) и 1;2,4 (94.3701).

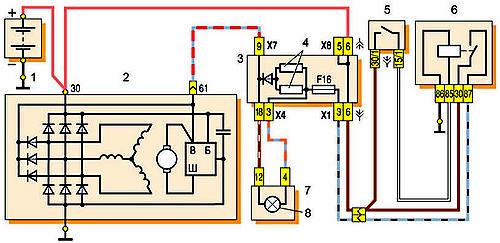

Если рассматривать генератор, общая схема включает в себя такие элементы:

• генератор переменного тока на ВАЗ 2109;
• минусовый и плюсовый диод;
• приборная панель автомобиля и контрольная лампочка генератора и разряда АКБ;
• прибор вольтметр;
• блок с предохранителями, установленный в моторном отсеке, под лобовым стеклом со стороны водителя;
• дополнительные резисторные элементы, встроенные в монтажный блок предохранителей;
• замок зажигания и реле зажигания автомобиля;
• конденсаторное устройство, обмотка и АКБ автомобиля;
• установленное в моторном отсеке реле-регулятор напряжения генератора.

Что касается того, как подключить генератор ВАЗ 2109, это будет зависеть от модели устройства:

• модель генератора 37.370 — при повороте ключа зажигания происходит подключение напряжения через контрольную лампочку на панели приборов и резисторы. При запущенном ДВС напряжение поступает на обмотку возбуждения вентилей на выпрямительном блоке (основное напряжение подается на вывод регулятора, ток не проходит через контрольную лампочку и она не горит)
• модель генератора 94.3701 – схема включения аналогична предыдущей (после включения зажигания через контрольную лампочку напряжение поступает к выводу регулятора).

Демонтаж электрогенератора

Перед снятием генератора потребуется заглушить мотор, повернуть рулевую колонку вправо до конца и заглянуть под капот. На 2108 устройство располагается в нижней части, левее от двигателя, рядом с охлаждающим радиатором. Обнаружив генератор, перед началом работ не забудьте освободить клеммы аккумулятора. Если вы подозреваете износ щеток, стоит сначала демонтировать зарядное реле, которое находится на задней части корпуса электрогенератора.

Оно закреплено при помощи двух болтов. Открутив метизы и отсоединив контактный штекер, необходимо осмотреть состояние щеток. Если их ресурс выработан, потребуется приобрести новое зарядное реле. Это определяется простым измерением длины щетки, ее размер должен быть не менее 4 см. При работоспособном состоянии щеток достаточно закрепить реле обратно. В случае других проблем потребуется полностью демонтировать сам генератор.

В первую очередь нужно отключить проводку, которая разделена на 2 части. Первая — включает в себя два красных провода, они подведены к задней части корпуса генератора и закреплены метизами. Вторая часть состоит из одного красного провода, он подсоединен к клемме генератора при помощи штекера с той же стороны устройства. Отсоединив обе проводки, нужно демонтировать генератор в определенной последовательности.

Сначала раскручиваются метизы, которые закреплены на планке ременного натяжителя (сверху генератора). Затем откручивается гайка, крепящая эту же планку к блоку мотора. После этого нужно раскрутить гайку, которая крепит кронштейн генератора к блоку мотора. Далее снимается ремень устройства, откручиваются метизы, крепящие генератор к кузову автомобиля. По завершении этих действий генератор можно снять легким движением и приступить к его разборке.

Как Проверить Генератор На Ваз 2109

Как без посторонней помощи проверить ВАЗ Генератор2109

Генератор в машине подает электричество через электростанцию. Если он выходит из строя, сначала садится аккумулятор, и в итоге автомобиль просто не может двигаться.

В этой статье описывается, как проверить собственный генератор, установленный на ВАЗ-2109.

Стоит отметить, что нет разницы, какой двигатель установлен на автоинжекторе или карбюраторе. В обоих случаях диагноз ставится по одному и тому же алгоритму.

проверить

Чтобы определить характер поломки в домашних условиях, сначала нужно знать, как диагностировать генератор.

Первый этап выполняется без снятия устройства с машины. Есть несколько вариантов, но высочайшего качества. с мультиметром. Правда в том Лучше всего привлечь кого-то, кого вы знаете.

Прежде всего, вам необходимо выяснить, способен ли регулятор напряжения выполнять свою работу. Эксперты отмечают, что часто из-за этого генератор может работать некорректно. Проблема с ним возникает из-за чрезмерного напряжения в сети.

Сам генератор тестируется следующим образом:

• мультиметр установлен на вольт;
• запустить блок питания;
• измерьте напряжение на аккумуляторе и на клеммах генератора.

Как правило, устройство будет показывать от 14 до 14,2 вольт. Тогда нужно нажимать педаль газа. без увеличения напряжения так обстоит дело более половины вольт.

Увеличение этого показателя указывает на то, что генератор не работает. Скорее всего, реле напряжения необходимо заменить.

Вы также можете сделать следующее:

• они запускают двигатель и немного его запускают;
• сожмите газ и доведите коленчатый вал до 3 тысяч оборотов;
• включить фары (дальний свет);
• подогрев заднего стекла;
• печной вентилятор.

При такой нагрузке на аккумуляторе должно быть больше напряжения:

Устройство и принцип работы автомобильного генератора

Раз речь зашла о генераторе ваз 2109, то следует остановиться и подробно рассмотреть   двигатели с системой впрыска топлива для вышеуказанной модели, коим является агрегат  94.3701. Этот генератор использует переменный ток, три фазы, встроенный выпрямительный блок, электронный регулятор напряжения и со стороны привода правое вращение.

Ротор конструкции приводится в действие с помощью  поликлинового ремня от шкива вала коленчатого. Некоторые производители считают, что не менее удобен в использовании генератор   ААК-5102 из  Словении. Он имеет некоторые отличия от стационарного собрата в устройстве некоторых узлов и мелких деталей, но вполне взаимозаменяем.

Пока вы смотрите видео о том, как проводится стендовая проверка некоторых узлов авто, ниже появится материал о некоторых особенностях аккумуляторной батареи, влияющих на работу генератора.

Вы должны знать, что:

1. «Минус» у аккумуляторной батареи обязан присоединяться к «массе», при этом «плюс» достаточно подключить к зажиму «30» на генераторе.
2. Если провести обратные действия, то произойдет усиление тока, что приведет к потере диодов.
3. Нельзя проводить работы с аккумуляторной батареей, которая отсоединена от генератора, иначе появление кратковременного перенапряжения повредит регулятор напряжение на выводе 30.
4. В целях вашей безопасности запрещено проверять амперметром или вольтметром работоспособность агрегата «на искру», если вы отсоединила на короткий промежуток времени вывод 30 от «массы».
5. Диоды выпрямительного блока проверяются напряжением в 12 В. Можно использовать  мегомметр: но он имеет слишком большое для диодов напряжение, поэтому во избежание неприятностей делать надо такую работу аккуратно и быстро, не допуская превышения вышеуказанной цифры.
6. Проверку сопротивления изоляции обмотки статора  следует производить  на стенде, отсоединив при этом  диоды от фазных обмоток.
7. Если вы проводите электросварку некоторых  узлов или деталей кузова, то не забудьте отключить выводы.

В качестве совета:

• порвался в дороге ремень генератора – замените его  кольцом, ширина которого  20 мм. Вырезать такой «аксессуар» можно из ненужной автомобильной камеры;
• при неисправном генераторе можно снизить потребление тока во время  движения автомобиля, если отключить мультимедийную аппаратуру, ненужные приборы освещения, отопительный вентилятор  или обогреватель стекла.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки соберите схему согласно рисунку 3.

Отсоедините провод общего вывода трех дополнительных диодов от штекера D+ регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора.

К штекеру D+ регулятора присоедините провод от аккумуляторной батареи через выключатель 1.

Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500–2000 мин-1.

Выключателем 6 отключите аккумуляторную батарею от клеммы B+ генератора и реостатом 4 установите ток отдачи 10 А.

Проверьте по осциллографу напряжение на клемме B+ генератора. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 4, I).

Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямительного блока — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 4, II и III).

Проверив форму кривой напряжения на клемме B+ генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере D генератора при отсоединенном проводе от штекера D+ регулятора напряжения.

Штекер D является общим выводом трех дополнительных диодов (см. рис. 1 ), питающих обмотку возбуждения при работе генератора.

Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.

Подшипники

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

• Корпуса, состоящего из двух алюминиевых крышек (передней и задней);
• Статора (обмотки, расположенной внутри корпуса);
• Ротора, вращающегося внутри статора;
• Диодного моста;
• Регулятора напряжения .

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

• Пропадает зарядка;
• Возникает шум: свист, скрежет или гудение.

Если возникает свист под капотом. часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.

Если идет свист из под капота, и выяснилось, что причиной свиста стал генератор, то пришла пора поменять подшипник на генераторе ВАЗ 2114. Их лучше менять в паре, потому что второй в скором времени может тоже засвистеть.

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

• Набор комбинированных ключей;
• Отвертки – шлицевые и крестовые;
• Съемник для выпрессовки заднего подшипника;
• Молоток;
• Тиски;
• Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

Замена подшипника генератора самостоятельно производится следующим образом:

1. Глушим двигатель, снимаем клеммы аккумулятора;
2. Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
3. Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

1. Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
2. Демонтируем щеточный узел вместе с реле-регулятором;
3. Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
4. На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
5. Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
6. Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
7. Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться. Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

1. В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0.5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
2. Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
3. Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
4. С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.

Диагностика узла тестером

Краткий обзор модели

Следуем понимать, что электрическая схема подключения генератора подобна как в отечественных автомобилях, так и иномарках и включает в себя стандартный набор компонентов:

• генератор представляет собой трехфазную электрическую машину, вырабатывающую, соответственно, трехфазный электрический ток, преобразовывая механическую энергию в электрическую;
• в качестве устройства для преобразования переменного напряжения в постоянное используется, как правило, трехфазный диодный выпрямитель, соединенный согласно схеме Ларионова;
• для защиты аккумулятора от перенапряжений (напряжение генератора напрямую зависит от числа оборотов двигателя) в схеме используется регулятор напряжения;
• об исправности схемы зарядки можно судить по индикаторной лампочке на панели приборов;
• наконец, ключ зажигания и работающее с ним в паре электрическое реле необходимо для включения генератора и других электроприборов в автомобиле (именно поэтому не стоит оставлять надолго включенным зажигание в машине, поскольку схема зарядки также потребляет ток даже когда авто просто стоит на месте).

Ротор генератора является подвижным конструктивным элементом электрической машины, ток к нему подводится через специальный коллектор, по которым ездят графитовые щетки. Если схема зарядки генератора ВАЗ 2108 неисправна, подтверждением чего служит соответствующая индикация на панели приборов, — в первую очередь следует проверить состояние щеток. Вторыми по рейтингу возможных проблем идут механические неисправности. Речь идет о подшипниках роторного вала и ослабленном передаточном ремешке.

Возвращаясь к тому, как работает электрическая схема, отметим, что подвести вас может и регулятор напряжения. Чтобы проверить данный конструктивный элемент — подключите к токосъемным щеткам регулятора контрольную лампу либо мультиметр, выставленный на измерение постоянного напряжения в пределе до 20 В, отрицательную клемму АКБ подключаете на массу регулятора и на вывод Б (В) подаете +12В. Если по аналогии запитать устройство напряжением выше 15 В, то контрольная лампочка не загорится.

Если ни одна из вышеописанных рекомендаций не помогает — следует снимать сам генератор, проверять диодный выпрямитель, а также состояние обмоток статора и ротора. Для этой цели вам не лишним будет знать технические характеристики устройства на ВАЗ 2108 и возможные его исполнения. Подробнее читайте в следующем разделе статьи.

Разборка устройства

Для разборки потребуются следующие инструменты:

• набор гаечных ключей;
• съемник подшипников;
• тиски.

С их помощью процесс разборки существенно ускорится. Приступая к работе, нужно раскрутить метизы крепления роторного вала ключом на 19. Обычно они закрепляются очень туго, поэтому придется приложить немало усилий

В процессе раскручивания элементов крепежа важно запомнить их расположение, поэтому рекомендуется сделать примерный набросок на бумаге. Эта схема поможет вам не запутаться при сборке устройства

Расположите генератор задней частью кверху и раскрутите 4 элемента крепления при помощи ключа на 8. Так вы сможете вскрыть фронтальную часть корпуса электрогенератора. Там располагается подшипник, который крепится при помощи пластин. Раскрутите метизы, фиксирующие его пластины, и высвободите подшипник из гнезда.

Если он не поддается, необходимо поспособствовать этому деревянной рейкой, размер которой совпадает с габаритами подшипника. Неразобранную часть генератора потребуется закрепить в тисках и дернуть заднюю часть корпуса для высвобождения элемента. Остаются только роторный вал и еще один подшипник, которые демонтируются при помощи съемника. Для этого нужно насадить инструмент на подшипник и высвободить его из гнезда вала.

Детали генератора: 1 – регулятор напряжения в сборе со щеткодержателем у генераторов выпуска с 1996 г.; 2 – регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка; 20 – конденсатор

Разобравшись с подшипниками, потребуется проверить диодный мост, который размещается внутри задней части корпуса устройства. При обнаружении механических повреждений или окисления на поверхности детали нужно демонтировать мост, раскрутив 4 элемента крепления, и заменить на новый. Стоимость всех вышеупомянутых деталей не превышает 800-1000 руб. в общей сложности, поэтому вы можете заменить все сразу, если есть такая возможность.

Устройство ВАЗ 2108, как и любого другого транспортного средства, предполагает запитку электрических цепей от аккумуляторной батареи. Чтобы аккумулятор постоянно находился в исправном состоянии и не подвел вас в самый неподходящий момент, в паре с ним всегда подключается генератор. Аккумулятор особенно важен в момент зажигания двигателя, в процессе же езды, когда машина развивает достаточные обороты, питание всей электрической схемы осуществляется от генератора.

Когда становится вопрос о подключении дополнительных мощных электроприборов к автомобилю — очень важно согласовать их нагрузку с допустимой мощностью генератора. Для этого важно знать его технические характеристики

А если внезапно загорается индикация отсутствия заряда АКБ — без понимания того, как устроена электрическая схема зарядки, регулятора напряжения и зажигания лучше под капот даже и не заглядывать.

Технические характеристики генератора 9402.3701

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора
вращается в подшипниках, установленных в крышках. Смазка,
заложенная в подшипники на заводе, рассчитана на весь срок
службы генератора. Задний подшипник генератора 9402.3701
напрессован на вал ротора и поджимается задней крышкой через
пластмассовую втулку, передний подшипник запрессован и
завальцован в передней крышке и заменяется только вместе с ней.
Его внутренняя обойма вместе с упорным кольцом и шайбой зажата
гайкой между шкивом и ступенькой на валу ротора. Передний
подшипник генератора 37.3701 стянут четырьмя винтами между
внутренней и наружной шайбами и может заменяться отдельно от
передней крышки. Задняя часть генератора 9402.3701 закрыта
пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная
по схеме «звезда» (выводы фазных обмоток имеют общую точку).
Вторые концы фазных обмоток соединены с выпрямительным мостом,
состоящим из шести кремниевых диодов (вентилей) — трех
«положительных» и трех «отрицательных». Вентили запрессованы в
две подковообразные алюминиевые пластины-держатели в
соответствии с полярностью (положительные и отрицательные — на
разных пластинах); на одной из пластин также находятся три
дополнительных диода, через которые питается обмотка возбуждения
генератора после пуска двигателя. Пластины объединены в
выпрямительный блок, закрепленный на задней крышке генератора
(под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы
припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки.
Контактные кольца генератора (9402.3701) уменьшенного диаметра
для понижения окружной скорости вращения и уменьшения износа
щеток. Щеткодержатель конструктивно объединен с регулятором
напряжения и закреплен на задней крышке генератора. Регулятор
напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор
напряжения представляли собой отдельные узлы (напряжение от
клеммы «30» генератора подавалось на вывод «Б» регулятора
напряжения). Теперь напряжение подается только к выводу «В»
(вывод «Б» отсутствует). По своим характеристикам новый и старый
регуляторы напряжения одинаковы и в сборе со щеткодержателем
взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе
системы зажигания и снижения помех радиоприему между выводами
«положительных» и «отрицательных» вентилей (между «+» и «массой»
генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ,
расположенный на выпрямительном блоке генератора 9402.3701 и
задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения
генератора (вывод «D» генератора 9402.3701 и «В» генератора
37.3701) подводится через контрольную лампу в комбинации
приборов (лампа при этом горит) и подсоединенные параллельно ей
резисторы. После пуска двигателя обмотка возбуждения питается от
дополнительных диодов выпрямительного блока (контрольная лампа
гаснет). Если после пуска двигателя лампа горит, это указывает
на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к
«массе» автомобиля, а «плюс» — к выводу «В+» генератора
9402.3701 («30» генератора 37.3701). Обратное включение приведет
к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять
аккумуляторную батарею (особенно на двигателях, оснащенных
системой впрыска). Возникающие при этом броски напряжения в
бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети
автомобиля при подключенном генераторе) следует проверять под
напряжением не выше 15 В, более высокое напряжение (например,
при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением
генератор следует снять, а выводы обмоток — отсоединить от
выпрямительного блока и регулятора напряжения

Схема подключений генератора модели 37.3701.

При повороте ключа зажигания напряжение для включения генератора подключается к выводу через контрольную лампочку и резисторы. После того, как движок запущен, напряжение поступает в обмотку возбуждения от трех вентилей, присутствующих на выпрямительном блоке. При этом контрольная лампочка не горит, так как через нее не проходит ток. Основное напряжение подается на вывод регулятора непосредственно от вывода генератора.

С 1996 года в генератор модели 37.3701 внесли изменения, а именно изменили устройство регулятора и щеткодержателя. С этого момента регулятор напряжения находится в металлическом корпусе с прикреплен к щеткодержателю. То есть они стали неразборными.

Помимо рассмотренной модели генератора на автомобилях ВАЗ 2109 можно увидеть еще генераторы немецкие, болгарские и, как упоминалось выше, словенские. Их всех можно заменить на 37.3701. Отличия, конечно, есть, но они небольшие и связаны с самой конструкцией генератора, а по техническим данным и размерам они одинаковы.

1. аккумуляторная батарея
2. генератор
3. монтажный блок
4. дополнительные резисторы по 100 Ом, 2 Вт
5. выключатель зажигания
6. реле зажигания
7. комбинация приборов
8. контрольная лампа разряда аккумуляторной батареи
