Как подключить магнитолу в машине самостоятельно?

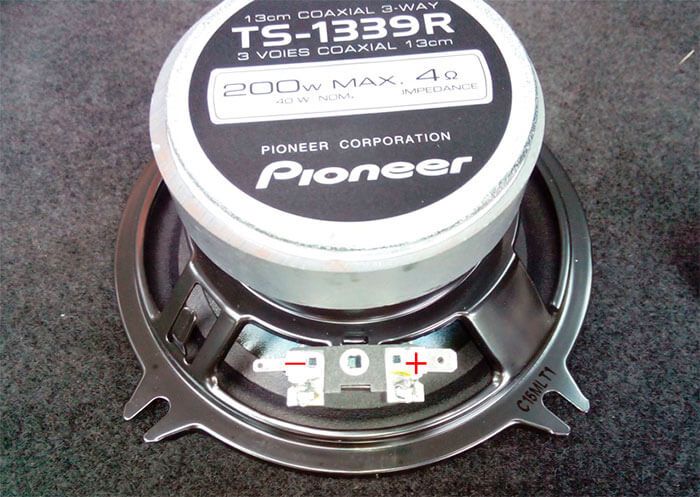

Подключение динамиков

Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Обычно на клеммах динамиков присутствуют маркировки плюса и минуса. Чаще всего широкая клемма является плюсовой, а узкая – минусовой. Если в вашем автомобиле таких маркировок нет, воспользуйтесь простейшим тестером – батарейкой. Присоедините ее + и – к клеммам динамика и если диффузор двинется наружу, значит, вы определили фазировку правильно.

Есть еще один способ для определения фазировки. Для этого переведите весь звук на один из передних громкоговорителей и увеличьте громкость до максимума, пока не появятся заметные звуковые искажения. Сбалансируйте звук, для этого равномерно распределите громкость на левый и правый динамики. Если фазировка выполнена правильно, то общая громкость заметно увеличится. Если звук не стал громче или изменения едва заметны – это свидетельствует о неправильной фазировке и необходимости поменять местами провода на одном из динамиков. Точно также можно проверить и задние громкоговорители.

Важно! Обязательно проведите тест, так как при неправильном подключении вы рискуете потерять до 80% качества звука или вовсе вывести магнитолу из строя со временем. Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика

В этом случае минус динамиков подключается на общий минус аудио-установки

Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика. В этом случае минус динамиков подключается на общий минус аудио-установки.

О том, что магнитола подключена неправильно или «нежелательным» образом, вы узнаете по следующим признакам:

• во время стоянки аккумулятор будет очень быстро разряжаться, причем до такого состояния, что машину будет невозможно завести;
• во время прослушивания музыки, вы заметите, что магнитофон постоянно «заикается», а при увеличении громкости автомагнитола «самоотключается»;
• при отключении питания все настройки исчезают.

Если вы заметили такие проблемы, то лучше проверить правильность подключения всех проводов.

Особенности установки автомагнитол

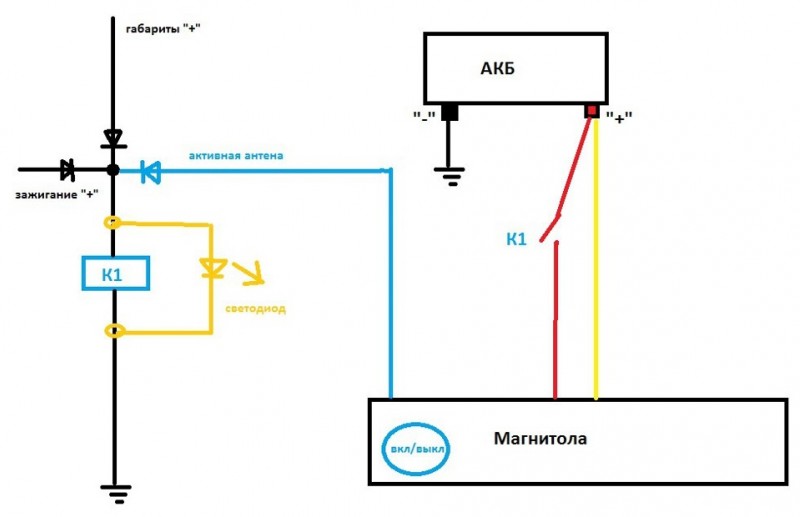

Ключ в замке вы не оставите, но включить автомагнитолу хотелось бы. Кроме этого, уточните понадобится ли вам переходная рамка для 2 DIN автомагнитолы.
Магнитола с большим потреблением, способна за пару дней стоянки автомобиля, полностью разрядить аккумулятор, в таком случае лучше использовать следующую схему.
Трудоемкость выше так как мы будем прокладывать эти провода! Схема подключения не изменяется: Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель ампер, проводом 2.
Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Parking Line — встречается на большинстве автомобильных DVD проигрывателей.
Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы.
Отсутствует вывод проводов питания или же это было сделано неправильно. Если магнитола мощная и потребляет большое количество электричества, то желательно использовать следующую схему, а не то АКБ полностью разрядится за считанные промежутки времени.
Для этого необходимо всего лишь вставить штекер в соответствующее гнездо.
Как подключить автомагнитолу

Подключение автомагнитолы «Пионер»

Проводка новой стереофонической головки несложна, пользователь на дому может правильно подключить новую стереогарнитуру Pioneer, чтобы наслаждаться четким звуком во время движения. Необходимые материалы: торцевой ключ, отвертка, инструмент для обжатия, материалы, входящие в комплект приборов для конкретного автомобиля.

Схемы автомобиля нужны для идентификации аппаратного обеспечения, в котором установлена стереофоническая головка

Важно, чтобы пользователи сначала отключили отрицательную клемму аккумулятора, прежде чем выполнять какую-либо работу с электрической системой автомобиля. Они могут идентифицировать отрицательную клемму черной крышкой и удалять ее с помощью основного торцевого ключа

Очень важно не выполнять работу с электрическими компонентами любого автомобиля с включенным зажиганием автомобиля или подключенной батареей. Установка нового радио начинается с выкладки двух жгутов проводов, которые соединяются с обжимным разъемом

Хотя макет и количество разъемов могут варьироваться в зависимости от модели автомобиля и стереофонической головки Pioneer, проводной жгут с 12-контактным разъемом является одним из самых распространенных.

Штырь	Цвет	Функция
1	зеленый /черный	левая задняя поверхность
2	фиолетовый /черный	правое заднее основание
3	синий	силовые антенны
4	черный	земля
5	серый /черный	правая передняя площадка
6	белый/черный	левая передняя площадка
7	зеленый	левый задний
8	пурпурный	правый задний
9	красный	принадлежность / зажигания
10	желтый	аккумулятор + 12
11	серый	правый фронт
12	белый	левый фронт

Следующие этапы:

1. Найти два обжимных разъема, которые соединяются со жгутами в задней части устройства. Удалить предварительно очищенную изоляцию начала жгутов и нити каждого провода в жгуте прокрутки слегка в плотную точку, чтобы было легче подключиться.
2. Как только провода правильно ориентированы, а нити скручены, их необходимо вставить в обжимные разъемы, которые входят в колонки.
3. После подключения громкоговорителей подключить новый радиоприемник к выходу антенны. После того как вся проводка будет завершена, устройство должно легко скользить на шасси новой стереосистемы.
4. Когда новая стереосистема вставлена на место в клетке, шасси и клетка должны щелкнуть вместе, чтобы указать, что стерео закреплено.
5. Вся сборка должна затем вставить на место в панели автомобиля, при этом крепежные винты вставлены, чтобы удерживать данную конструкцию.
6. Перед тем как подключить автомагнитолу, нужно подсоединить аккумулятор.
7. После того как стерео будет закреплено, следующим шагом будет повторное подключение аккумулятора автомобиля, а затем проверка новой системы путем регулировки и баланса, чтобы убедиться, что все динамики правильно реагируют.
8. Если все работает правильно, установить рамку на место.

Выбираем магнитолу

В принципе может подойти любая магнитола, которая где-то теперь лежит без дела. Но у нее должны быть встроены обязательные функции: многоканальные выходы, мощность которых должна составлять как минимум 40 Ватт, проигрыватель CD различных популярных форматов, USB-разъем.

Прежде чем подключать магнитолу к блоку питания, убедитесь, что звуковая плата в рабочем состоянии и без видимых повреждений. Как мы уже упоминали, некоторые магнитолы способны в несколько раз превосходить музыкальные центры по своему звучанию. У нее намного качественней и чище звук, высокочастотный диапазон.

В магнитоле есть многоступенчатая настройка эквалайзера, в большинстве музыкальных центров она отсутствует. Производитель укомплектовывает аппаратуры уже настроенными несколькими функциями выбора воспроизведения.

Как подключить

Первый способ. Чтобы осуществить задуманное, вам понадобится магнитола, акустика, сам БП, провода и универсальные.

Если вы решили подключить магнитолу с помощью сетевого адаптера, например, от ноутбука, то сначала обратите особое внимание на его силу переменного тока. Но как правильно подключить магнитолу? Для того чтобы произвести верное подключение без каких-либо потерь, сила тока должна быть в пределах от 5 до 15 А

Слишком большие нагрузки магнитола не способна выдерживать. Если все же вы решили попробовать подключить завышенные параметры, то нужно быть готовым к тому, что устройство сгорит в любой момент. Поэтому этого делать мы не рекомендуем.

Сначала надо зачистить провода у отрезанного стандартного разъема. Далее их следует подсоединить к сетевому адаптеру. Подключение акустики и дополнительного оборудования происходит в обычном стандартном режиме.

Таким образом, сетевой адаптер заменяет АКБ. Такая схема подключения очень проста. Потратив короткое время на подключение к адаптеру, вы сможете наслаждаться качественной музыкой, чистым и кристальным звучанием.

Второй способ. Первым делом нам потребуется сам блок питания для компьютера. Может подойти абсолютно любой, даже самый старый, которому не один год, и даже не два

Самое главное, на что следует обратить внимание, это его мощность. Мощность должна быть в пределах 300 Ватт, но только не ниже

Если дома нет походящего или ненужного БП, то его всегда можно купить на радиорынке или в любом магазине электроники. Старые устройства стоят очень дешево.

Если блок питания оказался после проверки в рабочем состоянии, в процессе работы все работает и крутится вентилятор, то все равно следует вскрыть корпус. Это надо сделать для того, чтобы удалить пыль внутри устройства, а также осмотреть все детали и контакты. Прежде чем вскрывать блок питания, отключите его от сети.

Подключение по типу АТ. Теперь следует взять 2 разъема и распотрошить их. Из всех проводков понадобится 2 желтых и 1 черный. Черный надо вставить в разъем массу, один желтый в разъем питание от аккумулятора и 1 желтый к питанию от замка зажигания. При подключении блока питания напряжение тока появляется сразу.

Подключение по типу АТХ. Для полноценной работы БП по данному типу следует замкнуть контакты разъемов с помощью перемычки. Для того чтобы началась подача тока, надо замкнуть провода (черный и зеленый) в молексе, а можно сделать жучок – перемычку с использованием этих же проводов. При подключении к сети в 220 В вводит всю систему в «спящий» режим, поэтому для полноценной работы перемычка обязательна. Теперь можно включать в розетку, и все будет работать.

Как можно увидеть из нашей статьи, ничего сложного в подключении магнитолы к блоку питания или сетевому адаптеру нет. Такие работы можно выполнить самостоятельно в домашних условиях.

Стандартная схема подключения

За питание устройства отвечают три главных провода. Производители помечают их цветом и маркировкой. Необходимо уточнять в руководстве по подключению назначение каждого провода, поскольку даже у одного изготовителя на разных продуктах может отличаться маркировка. Стандартом принято считать:

• +12В (желтый) – провод основного источника питания магнитолы. Служит в первую очередь для основного усилителя и сохраняет настройки устройства. Желательно, чтобы его длина была менее 30 см для подключения через предохранитель к аккумулятору. Напряжение на него должно поступать постоянно.
• АСС (красный) – отвечает за включение автомагнитолы от поворота замка зажигания. Главная задача – предотвратить быструю разрядку АКБ. Обозначения АСС служит для аксессуаров, поскольку коммутируется после поворота ключа и обеспечивает работу обогревателя и магнитолы.
• GND (черный) – минусовой провод, который, в идеале, подключают к отрицательной клемме аккумулятора. Во многих случаях контакт провода зачищают и подсоединяют непосредственно к кузову авто.
• ANT (белый) – провод управления антенной.
• ILL – подсветка магнитолы, подключается к габаритам.
• Остальные провода служат для подключения динамиков или специфических функций.

Монтаж 2 din магнитолы

Несколько иначе обстоит дело в том случае, когда на место старой магнитолы претендует магнитола стандарта 2 din. Процедура монтажа такой магнитолы пройдет безболезненно в том случае, если старый аналог соответствует тому же стандарту. В противном случае, может возникнуть целый ряд проблем.

Во-первых, в случае замены штатной конфигурации стандарта 1 din на 2 din придётся произвести замену целого ряда элементов: центральной консоли, рамки и прочее.

К тому же в ходе данных мероприятий вы обязательно столкнетесь с различными нежелательными явлениями, которые не самым лучшим образом отразятся на эстетической составляющей интерьера вашего авто.

Исходя из всего вышеизложенного, вполне резонно сделать один единственный вывод: подбирайте аудиосистему под стандарты, предусмотренные заводом-изготовителем вашего авто.

Особенности установки автомагнитол

Как только устройство будет включено, необходимо сбросить демонстрацию.

Процесс установки и подключения автомагнитолы Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями: Магнитола быстро разряжает аккумулятор; Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение; Сбиваются все настройки. Хотелось бы поговорить о музыке, точнее о ее установке в автомобиле.

Если все сделано, верно, она засветиться…. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать. Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой.

Похожие публикации:. Поэтому нам понадобится батарейка крона. Какие бывают разъемы. При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

АВТОЭЛЕКТРИК

Но к магнитоле надо еще подключить динамики и антенну. Взгляните на схему подключения ниже

Автомагнитола не должна отвлекать внимание водителя от движения. Если все работает нормально, тогда ее можно вставлять в контейнер до упора должны сработать защелки по бокам

Нажимаем мне нравится!

Также на высокой громкости автомагнитола может просто выключаться. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков. Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно.

Процесс подключения магнитолы Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см

Автомагнитола не должна отвлекать внимание водителя от движения.
Главная ОШИБКА при подключении магнитолы

Автомагнитолы без штекера: определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.

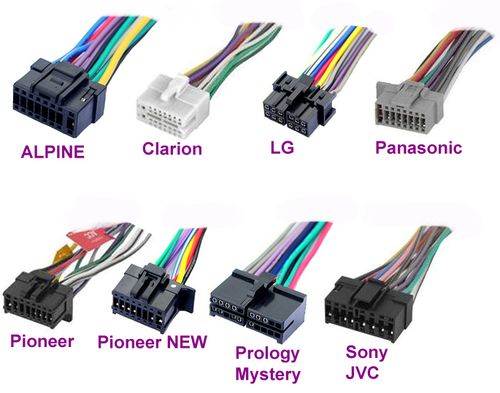

Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.

Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

• передняя левая, передняя правая;
• задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.

Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.

Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники. Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

БП своими руками

Какой нужен самодельный блок питания

Блок питания можно собрать и полностью самостоятельно. Он будет работать от сети 220 вольт. Таким образом, через него можно будет подключать автомагнитолу и слушать музыку в собственном гараже, не мешая соседям. Первоочередной задачей станет получение из 220 В розетки постоянное напряжение со значением 14 В. Вроде все понятно, но с другой стороны автомагнитола с динамиками и полной громкостью – это очень электропотребляемое устройство. Амперов тут нужно как можно больше.

Простой сетевой блок питания на 220 в

Итак, приступим:

• Находим будущую заготовку под плату;
• Снимаем оттуда все лишнее: микросхемы, конденсаторы и т.д.

• Диоды должны быть КД203А, хотя можно и другие, лишь бы выдержали проходящую сквозь них силу тока;
• Что касается конденсаторов, то один из них должен быть на 2000мкф, а другой – на 100мкф.

• После этого остается подобрать микросхему. Учитываем то, с какими колонками будет работать самодельный блок питания. Если динамики небольшие, то микросхему можно взять на 3 Ампер;
• Ставим стабилизатор, для которого надо мелкозернистой наждачной бумагой подготовить посадочное место на плате. Просто берем шкурку и зачищаем;
• Стабилизатор обрабатываем теплопроводящей пастой КПТ-8;
• Ставим его на радиатор, используя зажим;
• Берем паяльник и спаиваем всю схему, используя метод навесного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы. Если на выходе получается 13,7 Вольт, то это вполне хватит для раскачки пары небольших колонок.

Соединяем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный – на корпус.

Приведенная выше инструкция даст возможность своими руками подобрать или сделать блок питания для автомагнитолы. Полезно будет посмотреть тематический видео обзор или фото – материалы. Цена блока питания от компьютера, как и было сказано выше, невысокая и его можно найти даже дома, в груде ненужного железа.

Процесс монтажа автомагнитолы

Вне зависимости от места проведения – в сервисном центре или гараже – процедура выглядит примерно одинаково для большей части марок магнитол. Устройство вставляют в штатно предусмотренное место, отгибая фиксирующие металлические лепестки.

1. Разъем международного стандарта ISO предусмотрен на многих современных автомобилях. В подобном случае вся задача сводится к присоединению контактной колодки девайса к конструкторскому разъему.
2. Автомобили старшего поколения могут обладать другим контактом. В таком случае опытные мастера применяют два способа подключения. Во-первых, возможно приобрести переходник и соединить необходимые контакты. Во-вторых, специалист может «откусить» разъемы на автомобиле и магнитоле, после чего соединить каждый провод отдельно.
3. В старых авто может отсутствовать соответствующий разъем для автомагнитолы. Для решения подобной проблемы необходимо вмешаться в заводскую планировку и аккуратно проложить новые провода под обшивкой салона.

В случае заранее предусмотренного ISO, установка займет всего несколько минут. Однако для точной гарантии исправности лучше доверить дело мастеру. Отсутствие должного опыта может привести к замыканию проводки или неаккуратному виду.

Заземление аудиосистемы

Перед тем как подключить автомагнитолу, нужно предварительно хорошо проверить заземление

Оно имеет важное значение для правильной работы стереосистемы

Если автолюбитель не пользуется специальным жгутом проводов, нужно обратить внимание на неокрашенный болт или винт, который контактирует с защищенным металлом шасси автомобиля

Для подключения заземления нужно будет ослабить болт, протянуть провод заземления под ним (это почти всегда черный провод), затем затянуть болт. Если провод заземления не касается чистого металла, стереосистема работать не будет. Свободное или слабое заземление может привести к шуму сигнала, мешающему музыке.

Если в системе есть встроенный видеомонитор, то потребуется подключить провод к системе аварийного тормоза. Этот провод служит переключателем для включения видеомонитора при включенном стояночном тормозе. Он может находиться в разных местах в зависимости от конфигурации тормоза. Часто он расположен у основания ручки стояночного тормоза на многих автомобилях. Обычно нужно снять центральную консоль, чтобы добраться до него. Это не слишком сложно, только не нужно торопиться.

Автомагнитолы: виды подключений

В мире существует всего два основных формата – одноблочный и двухблочный (1DIN – однодиновый и 2DIN – двухдиновый). В европейских странах распространены однодиновые магнитолы, в то время как в Америке, Японии и Корее предпочитают исключительно двухдиновые устройства.

Стоит отметить, что в последнее время панель приборов современных авто значительно увеличилась, и для подключения дополнительных мультимедийных функций всё чаще возникает потребность в двухдиновых магнитолах. Также стоит заметить и учесть на будущее, что формат понравившейся магнитолы должен соответствовать марке автомобиля.

Пример установки автомагнитолы в автомобиль

Перед тем, как выбрать магнитолу, необходимо внимательно замерить штатное место, чтобы понять, какой тип колодки вмонтирован при аудио подготовке. Для этого, необходимо вытащить старую магнитолу, а если ее прежде не было, то вытащить декоративную заглушку.

Чтобы освободить отсек от магнитолы или заглушки, нужно применить специальный ключ, находящийся в автомобильном комплекте. Общепринятых стандартных ключей не существует, поэтому каждый разработчик вкладывает свой вид ключа в такой набор. Чтобы вынуть магнитолу, необходимо вставить ключ в отверстия на панели.

А для извлечения заглушки, предстоит поддевание по центру при помощи плоской отвертки. Чтобы избежать образования царапин и вмятин, под отвертку подкладывается какой-нибудь мягкий материал.

Заглушку закрепляют на 4 защелки, по паре с обеих горизонтальных сторон.

На примере автомобиля Hyundai видно, что установлена редкая колодка разъема, к которой сложно подобрать автомагнитолу.

Противоположная сторона колодки еще раз доказывает то, что подобрать недорогой вариант будет почти невозможно.

А вот антенный штекер относится к стандартным, поэтому к нему подойдут магнитолы различных брендов.

С учетом замеров, была подобрана магнитола китайского производства. Она оказалась на 3 мм меньше, чем отсек, но используя полоски резины, ее можно без труда остановить в штатное место.

С автомагнитолой в комплекте лежала проводка, разъем и табличные данные, где разными цветами были обозначены значения каждого проводка. Желтый провод имел предохранитель на 10А, который была вмонтирован в изолированный корпус. Чтобы подключение произвелось без затруднений, необходимо было приобрести специальный переходник, стоимость которого составляла почти половину суммы за магнитолу. Поэтому проще было припаять готовую колодку к проводам. Если нет возможности припаять, то можно просто скрутить проводки между собой. Во избежание ошибок при объединении проводки, можно воспользоваться табличкой.

После штатную колодку необходимо прикрепить к спаянным проводам, используя изоленту. Затем подключить автомагнитолу и протестировать ее.

В связи с тем, что размер магнитолы был меньше необходимого, на каждую сторону нужно будет приклеить полоски из резины не толще 1 мм. Это обеспечит оперативную обстановку и плотную посадку.

Если при тестировании заиграла музыка, значит, ошибок при монтаже автомагнитолы не произошло. Осталось установить ее в штатное место и с удовольствием использовать.

Подключение через блок питания от компьютера

Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.

Подготовка блока питания

Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.

В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.

В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.

При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд. На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей

На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.

Тип АТ

Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.

Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.

Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.

Тип АТХ

через блок питания компьютера формата АТХ требует некоторых несложных манипуляций. Подобные устройства оснащены дежурным элементом подачи тока, который выдает напряжение в +5 В. Источник функционирует бесперебойно от сети на 220В и предназначается для введения системы в «спящий» режим. Если вам нужно получить показатели +12В, -12В, +5В, -5В или +3,3В после включения блока, достаточно замкнуть контакты, установив перемычку на провода зеленого и черного цвета.

Процедура подключения

Поскольку автомобильные магнитолы способны переходить в спящий или активный режим после включения цепи зажигания, необходимо знать, как правильно подсоединить базовые провода черного и желтого цвета. Чтобы благополучно подключить автомагнитолу к 220 от компа, нужно придерживаться такого руководства:

1. Изначально выполняется удаление разъема DIN, посредством которого узлы соединяются с транспортным средством.
2. Дальше проводится зачистка проводов.
3. Потом подключается магнитола через разъем для подключения жестких дисков. Он представляет собой 4 провода с красным, черным и желтым оттенком.
4. Разъем отрезается, а провода припаиваются к контактам. Чтобы использовать систему, нужно воспользоваться переходником и припаять желтый провод к красному. Провод черного цвета припаивается к любому черному проводу от блока.
5. Для запуска блока без «материнки», нужно задействовать свободный разъем, который отвечает за взаимодействие с платой. В него включено множество проводов. Для замыкания нужно соединить зеленый элемент с черным. В таком случае напряжение будет подаваться на все провода.
6. Если в узле присутствует выключатель, можно не доставать перемычку, а просто запаять провода зеленого и черного цвета.
7. В завершении выполняется сборка акустической системы на базе автомобильной магнитолы. В процессе сборки нужно применить небольшие динамики и закрепить их в деревянной коробке с отверстиями оптимального диаметра. Еще коробку можно создавать из твердого картона. После встраивания динамиков, остается соединить четыре свободные провода и поместить каждый динамик в отдельную коробку.

Разобраться, как подключить магнитолу к компьютерному блоку питания, несложно. Главное — придерживаться базовых правил и руководствоваться пошаговой инструкцией по изготовлению и сборке музыкального центра из штатной магнитолы.

Советы для безопасной работы

Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:

• установить фазировку перед подключением динамиков;
• прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
• не допускать регибов проводов;
• по завершении работ замерить утечку тока мультиметром

использовать провода в соответствии с маркировкой.

Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.

Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.
