Как подключить пневмосигнал на ваз

Устройство и принцип работы воздушного сигнала

Первые клаксоны стали выпускать в 1908 году. В переводе с греческого слово клаксон означает «вой». Первые звуковые сигналы представляли собой конструкцию, которая состояла из пластины с пружиной, закрепленной заклепкой посередине.

Зубчатое колесо при вращении соприкасалось с пружинящей пластиной, и воспроизводился специфический звук. Чтобы усилить звук и направить его в определенную сторону, устанавливался рупор. Позже появился клаксон, в котором шестерня вращалась благодаря электричеству.

Благодаря техническому прогрессу сигнальные устройства усовершенствовались. Современная система звуковой сигнализации включает в себя звуковые сигналы (один или несколько), выключатель, реле звуковых сигналов и провода для соединения.

Клаксоны подразделяют:

  • по устройству: с рупором и без него;
  • по звучанию: тональные и шумовые;
  • по принципу действия: пневмонические, электронные и электромагнитные.

Рассмотрим конструкцию и принцип действия сигнальных устройств.

Пневмонические

Принцип действия аналогичен «гуделкам», которые устанавливались на первых автомобилях и конных повозках. Из компрессора подается под давлением воздух, который движется через специальную трубу, создавая вибрации и заставляя ее издавать специфические звуки. Такие устройства достаточно дорогие независимо от формы и конструкции изделия.

Пневматические устройства отличаются мощностью сигнала и формой труб. Их частотный диапазон создается трубами разной тональности. Чтобы обеспечить их звучание, необходимо устанавливать компрессор, который способен обеспечить давление не менее 6-10 атмосфер. Число рожков может быть разное, от их количества зависит мелодичность сигнала. При установке пневматического сигнала на автомобиль дополнительно нужно устанавливать реле с программой, которая будет управлять открытием и закрытием электромагнитных клапанов.

Электромагнитные

В основе этих устройств лежит электромагнит. Он присоединяется к основной детали сигнала – мембране. Обмотка сердечника электромагнита через прерыватель соединена с аккумулятором. С массой автомобиля клаксон соединяется с помощью кнопки. При нажатии водителем на сигнальную кнопку стержень сердечника начинает двигаться, заставляет вибрировать мембрану. В итоге, раздается мощный звук (автор видео — tora 18).

Клаксоны электромагнитного типа различаются звуковым излучателем:

  1. Дисковые («блины»). Могут быть разборными и неразборными. Второй вид компактнее, поэтому занимает меньше места в автомобиле. Кроме того, дисковые сигналы могут быть закрытыми и открытыми. Устанавливаются дисковые клаксоны либо под капотом, либо на виду. Возможна установка нескольких гудков разной частоты и тональности.
  2. «Улитки». Эти устройства сложны в установке, так как раструб имеет изогнутую форму и должен быть направлен открытым концом вперед. Мощность сигнала очень большая. Они издают настолько громкий звук, что он давит на барабанные перепонки. Гудки выпускаются двухтональные, но можно установить реле, благодаря которому напряжение будет поступать на обмотки поочередно, в результате будет звучать заданная мелодия.
  3. «Рожки». Раструб этих клаксонов напоминает формой «распрямленную улитку», внешне выглядит как горн или труба. Они издают хуже звук, но их удобнее размещать под капотом.

В конструкции электронных клаксонов используются генератор звуков и динамик.

Отдельного внимания требуют VIP сигналы, которые устанавливаются на спецмашины. Их часто называют «крякалками», так как издаваемый ними звук напоминает крик утки. Хотя их применение запрещено, водители устанавливают «крякалки» на свои автомобили.

На современных транспортных средствах часто сигналки используются парами. Один клаксон устанавливается с высокой тональности, а второй – с низким тоном. Вместе они производят красивые и сильные звуки.

Сигнальные устройства используются в охранных системах. В этом случае они применяются как сторожа для охраны автотранспорта. Сигнал подается в случае попытки угона или несанкционированного проникновения внутрь машины. Управление сигналом осуществляется дистанционно с брелока.

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  1. сигналы от Волги с «массой» на корпусе
  2. реле типа 90.3747 с фланцем крепления
  3. колодка для реле
  4. клеммы «мама» широкая
  5. термоусаживаемая трубка (ТУТ)
  6. провод многожильный сечением 2.5 мм. кв.
  7. колодка под ножевой предохранитель
  8. предохранитель на 20 А
  9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

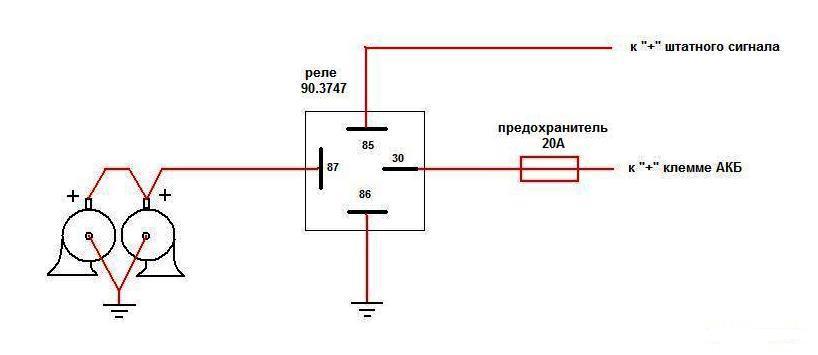

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Какие поставить стойки на ваз 2110, лучшие производители, краткий обзор

Не выключается вентилятор охлаждения ваз 2114 инжектор, причины неисправности

Ваз 2112 16 клапанов рабочая температура

Где на ваз 2110 находится масса

Как на ваз 2107 подключить сигнализацию

Как сделать шумку на ваз 2114

Вылетает первая передача на ваз 2107

Система охлаждения ваз приора 16 клапанов

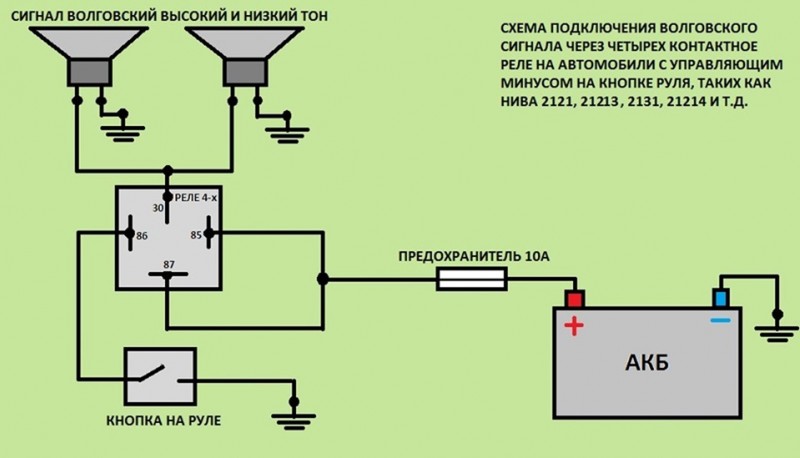

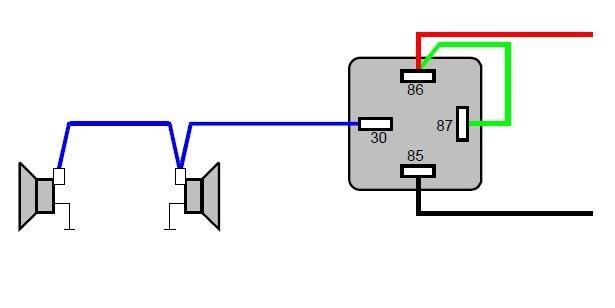

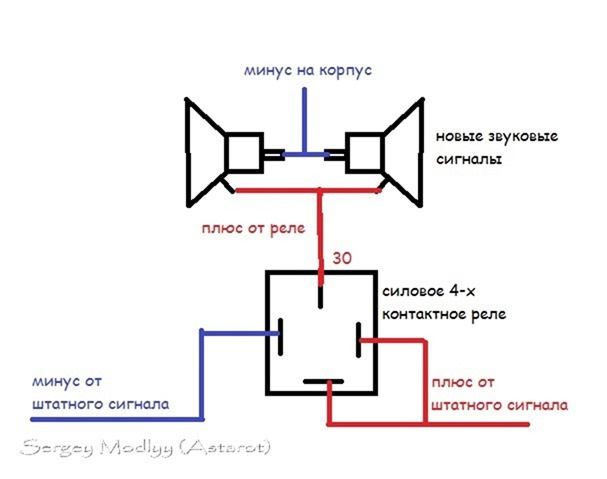

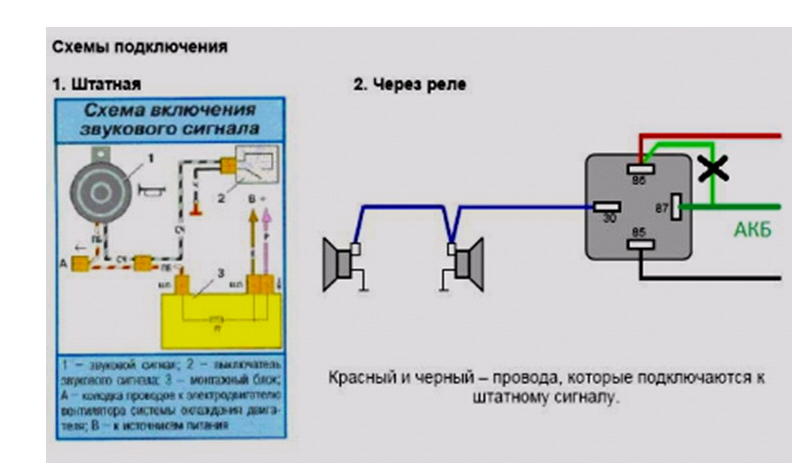

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно. Бери и подключай!!! Все получилось идеально. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все. Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.

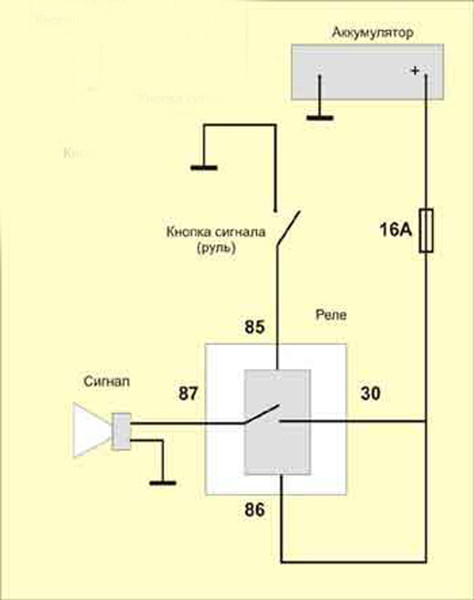

Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

Установка реле внутри салона

Установить реле удобнее всего в свободной ячейке в блоке предохранителей.

На контакт “85” реле перекинул провод с 6разъема 13ти контактного реле (это выключатель звукового сигнала на руле). На схеме он серо-черный, на фото он белого цвета). А на освободившееся место вставил провод от “87” контакта реле.

Чтобы подать “Плюс” на реле нужно прокинуть провод с разъема “Ш5-6” к “30” контакту реле, и через перемычку к контакту “86”.

Т.к. красно-белый провод у сигналов не используется и на него постоянно подается “Плюс”, то его нужно заизолировать !

Преимущества такого метода:

  1. Реле находится в монтажном блоке, то есть мы исключаем попадание влаги.
  2. Штатная проводка под капотом
  3. “Плюс” берем отдельный, а не от вентилятора радиатора

Законность применения подавителей связи

Согласно закону «О связи», который действует в нашей стране, любые устройства подавляющие сигналы мобильных телефонов или других устройств в обязательном порядке подлежат сертификации и регистрации. И если сертификат можно получить у продавцов при покупке, то регистрировать прибор нужно самостоятельно. В случае несоблюдения правил действующего закона нарушителям грозит штраф, а применение устройства считается незаконным. Хотя стоит отметить, что за незаконное использование таких устройств к ответственности привлекают очень редко, да и когда речь идёт о сохранении личной информации, то таких условиях риск оправдан.

Починка неисправного гудка машины

Наиболее распространённой неисправностью является окисление контактов. В некоторых случаях последние выпадают или отходят. В ситуациях, когда излучатель не работает, начинайте осмотр именно с .

Перед началом работы с электричеством обязательно снимите клеммы с батареи! Отсоедините и разрядите конденсатор, который отвечает за . Его контакты чаще всего находятся под рулевой колонкой.

Три контакта обычно находятся около ступицы, под защитой из пластика. Зачистите их надфилем и крепко зафиксируйте на изначальной позиции. Здесь может потребоваться помощь знакомого при снятии кожуха.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям.

В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

  1. Аккумуляторная батарея;
  2. Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
  3. Выключатель звукового сигнала в виде кнопки на руле;
  4. Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

  1. Аккумуляторная батарея;
  2. Генератор постоянного тока;
  3. Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
  4. Управляющее реле (как правило, РС-528).

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 — ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

  1. Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
  2. Клавиша управления звуковым сигналом;
  3. Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

— Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

— Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

— Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

— Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

— Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

— Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).

FakeHeader

Все, механическая часть закончилась, приступаем к электрической. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты. Уже обжатые проводки с клеммами продаются в магазинах. Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось. Подключение воздушного сигнала Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор двигатель, который подает воздух в сигнал.

Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается. Все, механическая часть закончилась, приступаем к электрической. (легко и быстро) Волговские Сигналы на ВАЗ 2107

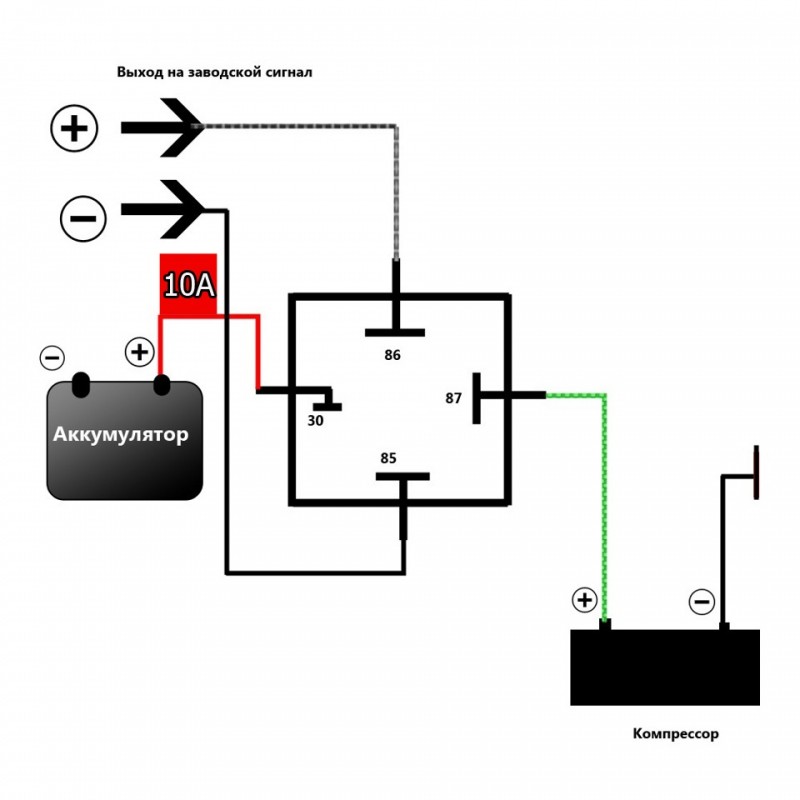

Подключение воздушного сигнала

Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор (двигатель, который подает воздух в сигнал). А уже к компрессору через трубочки подключаются дудки пневмосигнала.

При нажатии на клаксон воздух от компрессора подается в дудки. С помощью мембраны, установленной в них, и получается звуковой сигнал.

О том, как самому подключить фары, вы сможете прочитать в нашей статье Как подключить фары.

Re: воздешный сигнал

по уму бы подключать нужно так: к компрессору нужен ресивер, который и будет поддерживать номинальное давление в системе (для мгновенной сработки), от ресивера трасса к дудкам через электропневмоклапан . Клапан открывает/закрывает трассу по сигналу водителя (штатная «кнопка» в руле) — иными словами провода на клапан, а не на компрессор, тогда (я так думаю) и штатного предохранителя хватит. А сейчас, я так понимаю, пока компрессор накачивает в систему давление предохранитель и не выдерживает.

Собственно есть пневмосигнал, типа «дудка», в комплекте у него идет реле. Если подключать без него, то иногда горят 10А предохранители. Реле с завода у нас есть, стоит в коробке (кстати точно такое же, как и то, что идет с дудками). Собственно вопрос. а не проще ли, чем втыкать доп. реле, просто заменить предохранитель 10А на 30А. Если верить инету и форумам других авто, то многие так и делают. Кт оменяет на 15 А, кто на 30А. Кто что думает? Просто у меня уже 2 дудка сдохла, думал сдохла из-за морозов, компрессор весь разобрал, а он не собирается , а оказалось сдохло это тупое второе реле, которое я ставил по всем правилам. оно проржавело насквозь, хотя стояло оч. аккуратно спрятаное от непогод. Есть еще 1 дудка, но подключение через доп. реле ТАК РЕАЛЬНО ЗАТРАХАЛО своими выкрутасами зимой, что хочется все упростить. к томуж я в сердцах после последнего финиша с дудкой, снял все проводку под второе реле, остались два родным проводка В общем чем грозит замена предоранителя на 10 на более мощные? Как мне кажется — ничем. Реле с завода стоит аналогичное — разгрузочное, т.к. с завода стоит слабый сигнал, то больше 10А там не нужно. Когда мы ставим мощный, возрастает сила тока, и нужно просто поменять предохранитель на, желательно, 30А и все должно быть хорошо. Реле то уже есть. Зачем второе. Я прав? p.s. вариант с родным говносигналом не предлагать

ЗЫ. не ты первый, не ты по..крайний.

Тогда нахрена уже стоит реле? Че за тупость.. два реле ставить ! Я так понимаю, что реле нужно тогда, когда нет установленного с завода. к томуж что касается выгорания. обычно нажатие кратковременное, сильно сомневаюсь что за это время что-то выгорит. p.s. с электрикой, которая выходит за рамки бытовой, типа розеток, лампочек и тд, не дружу

Вопрос в том, на какой ток расчитаны контакты заводского реле и от какой цепи они запитаны. Если неизвестно, то лучше все-таки поставить второе и запитать его от цепи, заведомо выдерживающее такую нагрузку.

я мб савсем тупой но реле в блоке стоит точно такое же, как и то, чт оидет в комплекте с дудками. НА . 30А !. Получается то, что оно может 30 А выдерживать. а предохранитель на 10 стоит только из-за того, что в родной убогой пищалке, 30А ну никак не надо, там и 10 за глаза. В схеме на установку дудки, в расчет берется + и — аккумулятора. там совершенно не учитывается реле авто, т.е. на схемах оно не прописывается ! Соответственно я так и понимаю, что в таком случае, при установке более мощных по потреблению дудок, нужн опросто заменить предохранитель на более мощный ! Но не превыщающий показаний реле, т.е. 30А. Тока вот проводки в дудке, дистрофичные, посему всетки мысли о ее выдержке 30А возникают. хотя дудка 30А не жрет. я н емерял, но по сообщениям других, они примерно лопают в пределах 15-16А

Требования к установке и эксплуатации

Прежде чем приступить к установке, необходимо грамотно подобрать модель, убедиться, что габариты клаксона позволят его монтировать. Любой автомобильный клаксон продается в комплекте с инструкцией по установке, зачастую принцип установки всех звуковых сигналов схож. Если вам приходилось хоть раз видеть, как меняют звуковой сигнал, то не должно возникнуть проблем с самостоятельной заменой. Следуя инструкции устройство необходимо соединить с источником тока, протекание которого не обходится без «массы». Крепится прибор к «массе» превышающей его в десять раз и составляет не менее 30 кг.

Так же перед покупкой проверьте совместимость аккумуляторной батареи с приобретаемым механизмом. То есть убедитесь в том, что аккумулятор сможет обеспечить звуковой сигнал питанием. При комбинировании нескольких гудков аккумулятор будет разряжаться в разы быстрее, так как такие модели потребляют до 25 А. Напряжение так же может быть различным в зависимости от типа автомобиля, грузовые автомобили — 24 В, легковые — 12 В.

При замене устаревшего гудка на более мощный необходимо удостовериться, достаточно ли шумоизолирован автомобиль, иначе водителю придется терпеть неудобства вместе с людьми «за бортом».

Помимо всего прочего к звуковым сигналам предъявляются требования медицинские и ГОСТ:

По медицинским требованиям звуковой прибор не должен превышать частоту 440 Гц, более высокая частота наносит вред здоровью окружающих. — Автомобильный гудок не должен копировать звук сигнала органов правоохранения или скорой медицинской помощи. Естественно появление машины с подобным звуком клаксона внесет некую путаницу на дороге. — Согласно ГОСТ Р 41.28-99 (Правила ЕЭК ООН N 28) звуковой сигнал должен издавать монотонный и непрерывный звук.

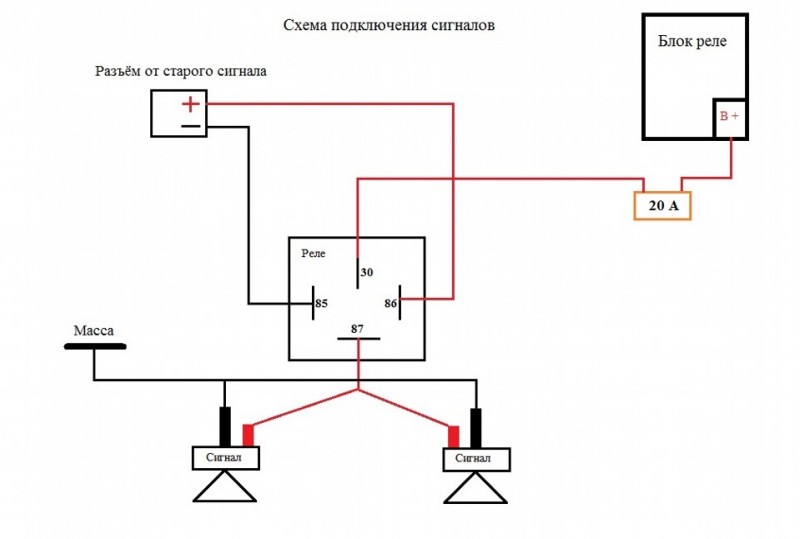

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.
Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.
Бери и подключай!!! Все получилось идеально.
При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.
Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.


Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

В результате на дисплее должны появиться числовые значения. Чтобы сигналы влезли, нужно немного подпилить «дудки» на наждаке. В некоторых случаях реле может стать спасением от заводских недоработок. Верхняя накладка на решетку радиатора ставиться без проблем.
Как установить клаксон на ваз 21102 через реле
