Как установить противотуманные фары на приору

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Противотуманки на Приору, равно как и на любую другую машину, устанавливаются достаточно низко, на уровне 0,3-0,7 метра от уровня дороги. В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.

А вот расположенные на крыше багажника (часто дополнительное освещение ставят на джипы), они абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре. Поэтому противотуманные фары раньше ставили под бампер (для металлических конструкций старого образца), а сегодня размещают прямо в него (для современных деталей интегрального образца).

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Основные аспекты настройки

После того, как противотуманные огни будут установлены, их световой поток нужно будет правильно настроить, чтобы эксплуатация оптики была наиболее эффективной. Регулировка противотуманных фар должна производиться в условиях, наиболее приближенных к реальным. Поэтому проследите за тем, чтобы в багажнике была запаска, сам бак был полностью заправлен, а давление в шинах должно быть одинаковым. Кроме того, для большей реалистичности в салон автомобиля можно поместить груз весом около двухсот килограмм.

Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.

Для начала регулировки следует произвести замер расстояния от земли до середины фонаря. После этого на стене или воротах гаража следует нарисовать ровную линию, которая соответствует расстоянию, измеренному ранее. Сделав это, необходимо будет нарисовать еще одну полоску — она должна находиться на 5 сантиметров ниже, при этом первую линию можно будет стереть. Противотуманная оптика должна быть отрегулирована таким образом, чтобы на горизонтальной полоске, которую вы начертили на сете, находилась верхняя граница освещения.

Разновидности ПТФ

Как известно Приора подверглась нескольким этапам рестайлинга
где одним из основных изменений были бампера. С изменением бамперов изменился и
дизайн самих ПТФ.

В старом бампере противотуманные фары имели круглый вид, а в
новом уже получили рамку в форме треугольника, но все с той же круглой фарой.

На первый взгляд можно подумать, что они совершенно
одинаковые, но это ошибочное предположение, они имеют разные крепления для
установки

Поэтому важно знать на какой бампер будут устанавливаться ПТФ

Существует два производителя противотуманных фар для Приоры – это «BOSH» и «Киржач». Особой разницы в световом потоке данных производителей заметить сложно, а вот различия крепления для установки в них есть. Заменить «БОШ» на «Киржач» будет трудно, для этого придется менять проставку ПТФ в SE бампере.

Имеется два варианта установки в бампер дорестайловой приоры и послерестайловой (бампер SE, Приора 2).

Артикулы и цена ПТФ для ПРИОРА 1 (дорестайл до 2012 г.в.):

ПТФ Приора 1

ПТФ «Киржач»: 21700-3743010-52. Цена начинается от 700 и достигает 1000 рублей. За одну фару продавцы просят от 500 рублей.

ПТФ «BOSCH»: 21700-3743010-54. Цена начинается от 1500 и достигает 2000 рублей. За одну фару придется отдать от 1000 рублей.

Артикулы и цена ПТФ для ПРИОРА 2 (рестайл после сентября 2012 г.в.):

ПТФ Приора 2 (с рамкой)

ПТФ «Киржач»: 21700-3743010-53. Цена начинается от 800 и достигает 1100 рублей. За одну фару продавцы просят от 600 рублей.

ПТФ «BOSCH»: 21700-3743010-50. Цена начинается от 1000 и достигает 1500 рублей. За одну фару придется отдать от 700 рублей.

Так же следует отметить, что не во всех магазинах к ПТФ
прилагается монтажный комплект проводов и реле. Необходимо уточнять у продавцов
есть ли комплект для установки. В противном случае его необходимо докупить.
Стоимость его составляет от 600 рублей.

Аналоги

Если по каким-то причинам модели от производителей «BOSCH» и «Киржач» не устраивают Вас, то огорчаться не
стоит. В настоящее время рынок просто забит огромным количеством аналогов
китайского производства.

У производителей из Китая существует большой выбор
качественных ПТФ не уступающих более дорогим моделям.

Одной из самых популярных китайских моделей ПТФ являются
фары, которые полностью закрывают вырез под туманку, то есть имеют форму
треугольника.

Китайские ПТФ

Если Вы категорически не сторонник китайского производства
имеется ряд отечественных производителей создающих аналоги противотуманных фар
для Лады Приоры.

• Аутомотив лайтинг;
• Луч;
• ДААЗ;
• Орион-7;

Какие лампочки стоят в туманках приора

В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ — противотуманные фары)

Марка	Вид лампы	Цоколь
1113 Ока	Ближний	Н4
Дальний	Н4
ПТФ	—
1117 Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
1118 Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
1119 Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
2105 Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2106 Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2107 Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2108 Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
2109 Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
21099 Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
2110	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2111	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2112	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2113 Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H1/H3
2114 Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H1/H3
2115 Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H3
21213 Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
21214 Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
2123 Chevrolet Niva в одной лампе ближний/дальний	Ближний	Н4
Дальний	Н4
ПТФ	Н3
2123 Chevrolet Niva раздельный ближний/дальний	Ближний	Н7
Дальний	Н1
ПТФ	Н3
2131 Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
2170 Приора	Ближний	Н7
Дальний	Н1
ПТФ	H11/H3
Гранта	Ближний	Н4
Дальний	Н4
ПТФ	H11

ВНИМАНИЕ. Данная информация имеет ознакомительный характер

Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.

Как установить и подключить противотуманные фары на Приоре

Климатические условия нашей страны, к огорчению, не самые подходящие, а поэтому к такому явлению, как утренний либо вечерний туман, привыкло уже большая часть автомобилистов. Более оптимальным решением для хозяев Приоры будет установка противотуманок. Стандартные фары подходят далековато не всегда из-за создаваемой световой завесы, которую они делают как для обладателя авто, так и для других участников дорожного движения.

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

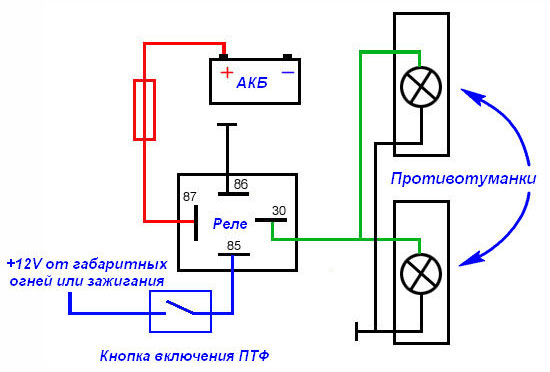

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

Установка противотуманных фар на Приоре

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине. Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно.

Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

• ПТФ и набор для установки;
• ключи на 10, 13;
• крестовая отвертка;
• плоскогубцы.

1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.

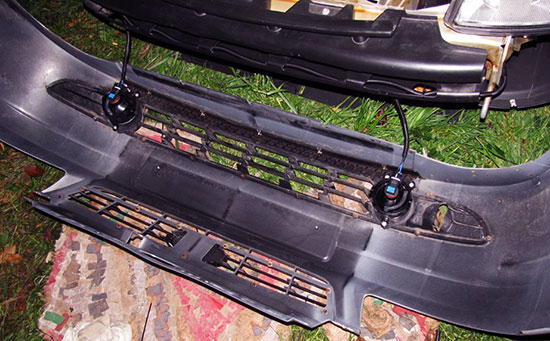

4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.

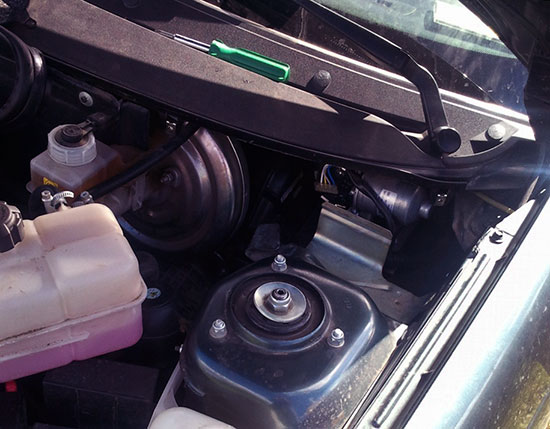

6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
7. Используя ключ на 13 ликвидируем дворники.
8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
9. Расслабляем хомут и убираем шланг.
10. Извлекаем обивку.
11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.

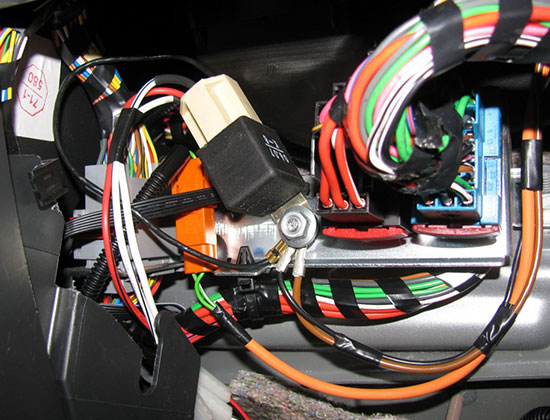

17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:

• длинный синий к А85;
• красный и черный к 30 и 86;
• желтый провод от 87 с двумя выходами к F17, F18;
• берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
• два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
Проверяем одинаковое ли давление в колесах.
Мерим расстояние от середины фары до асфальта (земли).
Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

Итог

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

mylada.net

Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»

Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Как поменять своим руками

Теперь перейдем к разговору о том, как заменить лампочку в противотуманке на Дастере. Для того чтобы заменить лампочки в противотуманных фарах Дастера, придется запастись следующими инструментами и принадлежностями:

• ключ Torx Т – 20;
• балонный ключ на 17 (необязательно, но удобно);
• отвертка с плоским жалом средних размеров;
• хлопчатобумажные перчатки;
• новые лампы с цоколем H11.

Чтобы добраться до противотуманных фар, необходимо снять подкрылок. Тут есть два варианта:

1. Снять переднее колесо.
2. Вывернуть руль влево для правой фары и вправо для левой.

Первый вариант займет больше времени, но работать будет удобнее. Теперь нужно снять брызгозащиту двигателя. Для этого при помощи плоской отвертки снимаем пистон и отворачиваем гайку-барашек.

Теперь брызгозащитный козырек можно снять.

Снятие брызгозащиты двигателя

Вооружаемся ключом Т-20 и отворачиваем три самореза крепления подкрылка, которые я пометил стрелкой. Отгибаем подкрылок и получаем доступ к задней части противотуманной фары.

Отключаем колодку питания противотуманной лампы, для чего отжимаем (не нажимаем!) фиксатор, а саму колодку просто выдергиваем. Осталось снять лампочку. Берем ее за цоколь и поворачиваем на 45 градусов против часовой стрелки. Теперь ее можно просто вытащить из гнезда.

Надеваем чистые перчатки (галогенные лампы нельзя брать голыми руками), извлекаем новый прибор из коробки, устанавливаем на место сгоревшего и фиксируем поворотом на 45 градусов по часовой стрелке.

Если ты случайно взялся за баллон галогенной лампы голыми руками, перед установкой обязательно протри прибор чистой тканью, смоченной в спирте. В противном случае в месте загрязнения стекло перегреется и просто расплавится.

Устанавливаем на место подкрылок, брызгозащиту и колесо, если оно снималось.

Простой вариант замены ламп

Есть и еще один вариант замены ламп в противотуманных фарах Рено Дастер, и им пользуются многие автолюбители, не утруждая себя снятием колес и подкрылков. Он отлично подходит для тех, у кого не очень большие кисти рук и кто не против поработать на ощупь.

В этом случае для замены лампочки достаточно открыть капот моторного отсека и, просунув руку между двигателем и кузовом, нащупать противотуманную фару. Осталось отключить колодку питания, вынуть сгоревшую лампу и заменить на новую (см. «Замена лампочки через подкрылок»).

Меняем фару

Заменить ПТФ в Рено Дастер ненамного сложнее, чем поменять лампочки, и для этого не потребуется дополнительных инструментов. Чтобы произвести замену, необходимо получить доступ к креплению противотуманной фары. Для этого снимаем колесо, брызгозащиту двигателя и отгибаем подкрылок, частично его демонтировав. Все эти операции я подробно описал выше в разделе по замене лампочек.

Отключаем колодку питания фары и ключом T-20 отворачиваем два винта крепления, которые на фото ниже я пометил стрелками.

Вынимаем фару из посадочного места, устанавливаем новую, фиксируем ее винтами и подключаем колодку. Осталось поставить подкрылок, брызгозащиту и колесо на место.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Отличия в установке птф на Приоры до и после рестайлинга

В первой версии Приоры установка птф отличается исключительно положением фар, ведь именно в этой версии фары имеют круглую форму и располагаются ближе к центру. В рестайлинговой версии такие фары имеют уже трапециевидную форму и располагаются практически у краев бампера.

Подключение туманок на всенароднолюбимой Лада Приора 2 иногда бывает осложнено тем, что вместо современной трапециевидной фары устанавливается старая круглая фара, и если вы заранее купили специальную переходную рамку, то придется закрепить ее саморезами к бамперу, а фару непосредственно к рамке. В целом же противотуманные фары устанавливать совсем не сложно, и займет это по времени часа 2 не больше, самое главное в этом деле четко следовать инструкции и произвести правильно подключение электропроводки.

Чем отличаются ПТФ для Приоры 1 и для Приоры 2

На самом деле никаких поколений и номеров у Лады Приоры нет. В 2013 году был проведен рестайлинг этого автомобиля, который существенно изменил внешность Приоры, но от этого она вторым поколением не стала. Что касается ПТФ, то после рестайлинга они не изменились, как и не изменились типы ламп, в них используемых. Исключение составляет лишь Лада Приора Рестайлинг SE, которая получила новые ПТФ, но с теми же .

Сторонние разработчики выпускают и светодиодный вариант таких фар, а некоторые из них могут дополнительно исполнять роль дневных ходовых огней.

ПТФ со светодиодными дневными ходовыми огнями для Приоры SE

На этом, пожалуй, все. Если ты внимательно ознакомился со статьей, то сможешь самостоятельно оснастить свою Приору ПТФ, а при необходимости и поменять в фаре лампочку.

Предыдущая
Замена автолампКак поменять лампу в противотуманной фаре на Renault Logan 1 и 2 фазы
Следующая
Противотуманные фарыКак установить противотуманные фары на Газель Бизнес

Подключение противотуманок Приоры

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Рекомендуем: Как правильно прокачать тормоза на ВАЗ-2114?

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому контроллер получит сигнал о нажатии этой кнопки. Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.
