Сигнализация sheriff (шериф)

Устройство и принцип работы

Устройство сигнализации включает головной блок, антенный комплекс, брелки управления и некоторые другие элементы, например, блокиратор двигателя. Все противоугонные системы Шерифф имеют следующие функции:

1. Контроль состояния автомобиля. Система оповещает пользователя с помощью брелка. Работает функция так: при попытке угона или повреждения машины датчик передает информацию головному устройству. Последнее отправляет данные брелку, на экране которого появляется сообщение.
2. Дистанционное управление автомобилем. В зависимости от модели сигнализации система дает различные возможности для удаленного запуска двигателя. Пользователь может отправить команду с брелка, задать время активации мотора или выставить показатели периодичности.
3. Защитное кодирование. Автосигнализация Sheriff работает, используя отдельный канал. Взломать защитный код стандартными средствами невозможно.
4. Управление электрическими стеклоподъемниками. Функция реализуется только при присутствии автоматических доводчиков.
5. Удаленное открытие дверей. При отключении защитного режима головной блок подает команду на разблокирование дверных замков и багажника.
6. Бесшумный режим. При отключении и включении противоугонного комплекса система не будет подавать звукового оповещения. Выполнив соответствующие настройки, пользователь может добиться автоматической активации охранного режима при закрытии дверей.
7. Активация тревожного режима. При этом срабатывает звуковая и световая индикации. Режим предназначен для отпугивания преступников.

Плюсы и минусы производителя

Согласно отзывам пользователей, противоугонные системы Шериф с обратной вязью и дистанционным запуском обладают следующими положительными качествами:

1. Простота в монтаже и использовании. Противоугонные системы могут устанавливаться своими руками. Автовладельцу достаточно иметь минимальные знания об устройстве бортовой сети.
2. Доступная цена. Сигнализации Sheriff являются самыми востребованными среди покупателей, что объясняется низкой стоимостью и расширенным функционалом.
3. Большое количество полезных функций. Система не только защитит машину от угона, но и позволит управлять регулируемыми элементами салона и кузова.

К отрицательным можно отнести такие моменты:

1. Небольшой радиус действия брелка. Максимальное расстояние, на котором пульт может получать и отправлять команды, не превышает 200 м.
2. Сложность инструкции по установке и эксплуатации. Руководство содержит непонятные рекомендации, которые могут стать причиной неправильного монтажа элементов системы.
3. Ложные срабатывания. Беспричинное включение тревожного режима характерно не для всех моделей автосигнализации Шериф с автозапуском. Недостаток связан с проблемами, возникающими при взаимодействие головного устройства с блокиратором двигателя.
4. Уязвимость к взлому. Несмотря на заявление разработчиков о надежности системы, автомобильная сигнализация не устойчива к некоторым кодграбберам.
5. Возможность приобретения бракованного изделия. Из-за некорректной работы головного блока или брелка сигнализация может не отключаться.

Страница 50

Для установки переключателя «Valet» выберите такое место, в котором водитель автомобиля мог бы легко им воспользоваться. Рекомендуется использовать определенные методы маскировки, что повы сит уровень защищенности системы и затруднит действия угонщиков. Кнопочный переключатель «Valet» может быть закреплен на приборной панели автомобиля снизу со стороны водителя.

Для установки датчика удара выберите ровную твердую поверхность на перегородке, разделяющей отсек двигателя и салон автомобиля, со стороны пассажирского салона. Закрепите датчик удара в вы бранном месте с помощью двух самонарезающихся винтов. Также датчик можно закрепить на стой ках, к которым крепится приборная панель автомобиля, с помощью кабельных стяжек. Независимо от того, какой метод крепления датчика удара используется, необходимо обеспечить сво бодный доступ к потенциометру регулировки чувствительности датчика, который может потребо ваться для последующей настройки системы.

Подключение проводов системы

При подключении дополнительных реле к выходам охранной системы убедитесь в наличии демпфи рующего диода на контактах управления реле. Подключайте выход охранной системы к дополнитель ному реле только со стороны анода демпфирующего диода. Делайте все подключения проводов охран ной системы только со снятыми предохранителями цепей питания охранной системы. При отсутствии демпфирующего диода в составе дополнительного реле полярность его подключения произвольная.

Непосредственное подключение слаботочных выходов каналов к исполнительному сильноточному входу цепи открывания замка багажника автомобиля, а также к входу некоторых устройств дистанци онного запуска двигателя автомобиля приведет к повреждению основного блока охранной системы. Поэтому используйте дополнительное реле коммутации.

Описание функций проводов 18 контактного разъема системы N1

В автомобилях ВАЗ-2107 подключать датчик дверей – проще некуда: есть один провод, который замкнут на «массу», когда открыта любая дверь. Шнур с датчика ручника выведен на «приборку», а в соседнем разъеме находится контакт таходатчика. В общем, установить «обычную» сигнализацию, не наделенную автозапуском, владелец сможет без чьей-либо помощи. Более сложный вариант, когда подключаются к замку зажигания, в нашем тексте рассмотрен тоже. В первом случае, кстати, можно задействовать турботаймер. Начнем рассматривать такой вариант прямо сейчас.

Технические характеристики

Описание технических свойств работы охранных комплексов Sheriff 750 Pro:

1. Передача импульсных данных производится по частотному радиоканалу на 433 МГц.
2. Питание системы охраны осуществляется от электросети, рассчитанной на 9-15 вольт. Оптимальным вариантом будет установка сигналки на легковые авто, микроавтобусы и внедорожники с 12-вольной сетью. Но возможен монтаж и на мотоциклетную технику.
3. Передача импульсных данных выполняется посредством динамической кодировки сигнала. Для шифрования используется код CFM 2.
4. Величина тока, который противоугонный комплекс потребляет при активированном режиме защиты, составляет не более 20 мА.
5. Максимальный радиус работы коммуникатора в режиме приема сигналов составит до 2 тысяч метров. Но этот параметр зависит от многих факторов, в частности, погодных условий, архитектурных особенностей местности, а также помех.
6. По утверждению производителя температурный диапазон работы сигналки составляет от -40 до +85 градусов.
7. Диапазон функционирования запасного пейджера – до 70 метров.
8. Диапазон функционирования основного коммуникатора с дисплеем в режиме передачи команд составляет 900 метров.

Возможные проблемы и их решение

Если сигнализации Sheriff не реагируют на подаваемые с брелка команды, нужно убедиться в правильности установки антенны. Ее нужно монтировать на достаточном расстоянии от металлических деталей. Не менее распространенной проблемой является ложное срабатывание сирены. В таком случае чувствительность датчиков настраивают в соответствии с указанными в инструкции параметрами. Если двери при включении охранного режима не блокируются, проверяют состояние проводки. Поврежденные кабели заменяют.

Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.

С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания

при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.

Так что, решили вообще обойтись без ключей, замочных скважин, пользуясь брелком сигнализации как ключом.

Вернемся к схеме установки сигнализации (рис.1). Понятно, что нужен 12-вольтовый источник питания. Это может быть любой сетевой источник на 12V, на ток не ниже 1А, таких в продаже предостаточно.

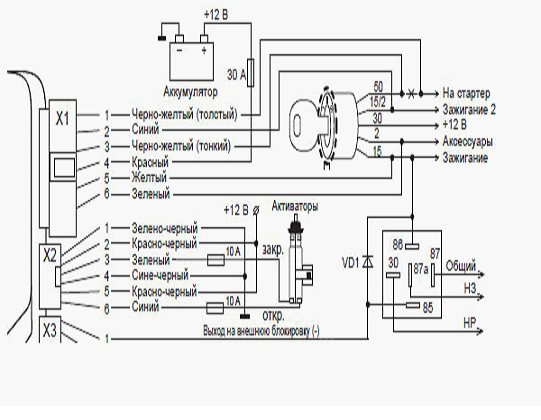

Рис.1. Схема подключения автомобильной сигнализации Sheriff APS-35 PRO.

Блокировать двигатель нам не нужно, потому и выводы «блокировка» просто никуда не подключаем. А вот выход СН2 (Выход дополнительного канала СН2) как раз нужен, в автомобиле он использовался для управления замком багажника. Здесь к нему подключаем соленоид электромеханического замка, как показано на рисунке 2А.

Рис. 2. Схема подключения соленоида и каскада на транзисторе к Sheriff APS-35 PRO.

Датчики удара можно установить на входную дверь, окно и настроить их чувствительность соответствующим образом. Кроме того, нужно на входную дверь поставить контактный датчик положения двери. В качестве такового удобнее всего ставить специальный герконовый охранный датчик, контакты которого размыкаются при открывании двери.

Однако, его логика работы противоположна контактным датчикам автомобиля, которые замыкаются при открывании двери. Поэтому между датчиком и сигнализацией нужно поставить инверсный каскад на транзисторе, как показано на рисунке 2Б.

Что до остального, — индикаторный светодиод можно вынести на входную дверь, либо оставить внутри помещения. Кнопку «VALET», естественно, установить внутри помещения. «Габаритные огни» никуда не подключаем.

Сирена нужна, но параллельно ей можно подключить автомобильный видеорегистратор и реле (рис.3), включающее свет в помещении (чтобы видеорегистратору было виднее). Еще можно сюда подключить радиоканал для передачи тревожного сигнала на расстояние.

Рис.3. Схема подключения видеорегистратора.

«АСС+», которое используется для срабатывания системы при попытке включить зажигание, никуда не подключаем.

Вот, в общем-то, и все. Работает система так же, как и на автомобиле. Выходим из помещения, закрываем за собой дверь, электромеханический замок защелкивается.

Затем, нажимаем на брелке кнопку постановки на охрану. Раздается «пик-пик».

Приходим, нажимаем на брелке кнопку снятия с охраны. Раздается «пик-пик». Нажимаем на брелке кнопку открывания багажника, открываем дверь и входим. Кнопкой отпирания багажника можно запирать и отпирать дверь даже когда помещение не под охраной.

Лучше всего, если питание системы организовать от какого-либо бесперебойного источника питания. Но этот вопрос практически не прорабатывался. Полагаю, аналогичным образом можно поручить охрану помещения любой другой автомобильной сигнализации.

АPS 1500 и Sheriff APS 2400. Что лучше выбрать

Сравнив технические характеристики и ознакомившись с отзывами владельцев данных моделей от APS, можно сделать выводы о том, что обе эти сигнализации отличаются стабильной и надежной работой.

Их общие недостатки, такие как малое количество функций и односторонняя связь, вполне компенсируются простотой в установке, универсальностью и недорогой ценой. Поэтому устанавливать и АPS 1500, и Sheriff APS 2400 можно на бюджетные автомобили, которые обычно не привлекают внимания профессиональных угонщиков.

По сравнению с Sheriff APS 2400, АPS 1500 несколько проигрывает. Она имеет двухкнопочный брелок с устаревшим дизайном и более слабый радиус приема. Благодаря нескольким программируемым каналам, к 2400 можно подключить больше оборудования, а охрана в этой системе является более надежной благодаря защите от сканирования. Учитывая все эти особенности, выбор Sheriff 2400 является более обоснованным и разумным, тем более купить новую АPS 1500 не представляется возможным.

Приобретая Шериф, следует обратить внимание на такие модели как sheriff aps 2400tx и sheriff aps zx 2400, которые отличаются улучшенным качеством и более широким функционалом

Как установить?

Образец установки противоугонного комплекса на авто:

Производится разбор трассировки электроцепей. Автовладельцу надо продумать все пути прокладки кабелей в салоне машины, багажном отсеке и под капотом. Потребитель должен отталкиваться от места монтажа электронного модуля, контроллера чувствительности, сирены и приемопередатчика. Каждый проводник характеризуется своей цветовой маркировкой. Кабель прокладывается к определенному устройству, отмеченному на схеме подключения. Укладка проводников производится вдоль уже имеющихся трасс электролиний

При прокладке важно продумать заранее нюанс, чтобы водитель либо пассажир не смог случайно повредить проводку.
Установка потайной клавиши выполняется в районе левой ноги водителя, под панелью приборов. Чтобы выполнить скрытый монтаж кнопки, можно произвести ее установку в воздуховоде или, к примеру, за центральной консолью

Но учтите, что пока автовладелец получает доступ к клавише при аварийном срабатывании, сирена функционирует. Труднее обеспечить качественное соединение кабелей с кнопками для открытия дверных замков. Электролинии придется наращивать и прокладывать под пластиковыми порогами в салоне машины. При соединении электроцепей следует учитывать сечения, входящие в комплектацию.
На следующем этапе производится снятие облицовки в салоне машины, под которой будет укладываться проводка. Можно демонтировать пороги сначала с правой стороны, а потом с левой.
Затем производится монтаж всех электронных модулей сигналки. Не допускается установка контроллеров движения и удара на хомуты, поскольку это приведет к ложным срабатываниям.
После установки модулей выполняется прокладка электролиний к местам монтажа устройств.
Отключаются клеммы от аккумуляторной батареи, поскольку будут выполняться соединения электрических кабелей. Рекомендуем соединять проводники методом скрутки и дальнейшей пайки. После этого место спайки изолируется специальной термоусадочной трубкой либо изоляционной лентой. Фиксация проводников к уже имеющимся жгутам с проводкой выполняется посредством пластиковых хомутов. Подключение электролиний к заземлению делается через штатные места массы. Обычно такие провода изготовлены в черном либо коричневом цвете, они зажимаются с помощью болтов на 10.
Монтаж проводников к замку зажигания выполняется после установки и подключения основных компонентов. Это обусловлено необходимостью разрыва электроцепи стартерного устройства. Если вы планируете использовать обходчик блокиратора двигателя, то его следует подключить к петле накачки иммо. Последняя располагается на торцевой части замка. Монтаж предохранительных устройств выполняется на все электроцепи, которые надо защитить. Номинал предохранителей выбирается в соответствии с величиной тока, проходящего по проводникам.
На последнем этапе выполняемых работ производится диагностика качества подключенных соединений. Потребитель должен сделать прозвон всех мест соединений посредством мультиметра либо вольтметра. Если опыта в выполнении такой задачи у автовладельца нет, то процедуру лучше доверить специалистам.

Модели с односторонней связью

Простые модели, не имеющие обратной связи, обладают минимальным набором функций. Для управления используются 2 коммуникатора.

Sheriff APS-2625 и 2400

Sheriff APS-2400 обладает следующими особенностями:

• динамическое кодирование (система имеет минимальную устойчивость ко взлому);
• наличие в комплекте двухуровневых датчиков, быстро реагирующих на попытку вскрытия или повреждения транспортного средства;
• наличие сервисной кнопки (этот элемент используется для деактивации сигналки при поломке брелка);
• необходимость привязки каждого пульта к головному устройству;
• низкая цена (система, обладающая базовым набором функций, стоит не более 3000 руб.).

Сигнализация Sheriff APS-2625 оснащена следующими опциями:

• ручная активация защитного режима;
• ручное отключение охранных функций;
• двухэтапная деактивация защитного режима.

При неисправности или утере брелка системой придется управлять вручную. При необходимости пользователь может привязывать к основному блоку до 4 коммуникаторов. Тревожный режим включается нажатием аварийной кнопки. Контроллеры удара имеют 2 зоны чувствительности.

Sheriff APS-2500 и 35 Pro

Sheriff APS-2500 отличается наличием следующих возможностей:

• удаленное управление функцией тревоги независимо от режима работы системы;
• сопровождение нажатия сервисной кнопки звуковым оповещением;
• защита всех оснащенных контроллерами частей автомобиля (если датчик не работает, сигнализация обходит его).

Модель APS-35 Pro оснащена 2 вспомогательными каналами, которые используются для подключения регулируемых частей салона и кузова. Один разъем является силовым, что редко встречается среди бюджетных противоугонных систем. В комплект входят 2 брелка с ударопрочными корпусами. Функционал включает следующие опции и режимы:

• тихий и пассивный охранные режимы;
• функция «Антиограбление»;
• двухуровневое отключение охранного режима;
• удаленное управление опцией «Тревога»;
• турботаймер;
• отдельное открытие водительской и пассажирской дверей.

Поломки, характерные для сигнализаций APS-35 pro

Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.

Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.

1. Двери не закрываются с пульта. Возможные причины неисправности:

• отсоединились контакты кнопок
• нарушена схема подключения автосигнализации апс 35 про при установке
• Окислились концевые выключатели

Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам

2. Сигнализация срабатывает без причины Возможные причины неисправности:

• Неправильно подключен датчик удара
• Сбились настройки датчика

Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.

3. Брелок работает только с очень близкого расстояния Возможные причины неисправности:

• Севшая батарейка
• Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
• Плохая работа антенны приема на блоке

Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.

Технические характеристики

Автосигнализация Sheriff APS95LCD B 4 обладает следующими техническими характеристиками:

• тип источника питания — бортовая сеть автомобиля с напряжением 9-15 В;
• количество тока, потребляемого системой при нахождении в охранном режиме, — 20 мА;
• количество настраиваемых каналов управления вспомогательными устройствами — 5;
• диапазон рабочих температур — -40…+85°С;
• дальность действия основного брелока в режиме подачи команд — 700 м;
• радиус действия вспомогательного пейджера — 20 м;
• дальность действия коммуникатора в режима приема сообщений — 1,6 км;
• частота сигналов, отправляемых головным блоком и брелоком, — 434 МГц.

Комплектация

Стандартный комплект поставки противоугонного комплекса Sheriff APS95LCD-B4 включает следующие изделия:

• основной пейджер с функций обратной связи и жидкокристаллическим дисплеем;
• вспомогательный коммуникатор без экрана и двусторонней связи;
• процессорное устройство, оборудованное защитным модулем;
• антенный блок со светодиодным элементом;
• двухуровневый датчик удара и изменения положения кузова;
• датчик температуры двигателя;
• кнопка аварийного отключения сигнализации;
• концевые выключатели, устанавливаемые на капот и багажник;
• набор установочных кабелей и крепежных изделий;
• инструкция по эксплуатации и установке, гарантийный талон.

Комплект

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Комплект поставки сигнализация Sheriff APS 2500 содержит в своей упаковке:

Комплект поставки сигнализация Sheriff APS 2500 содержит в своей упаковке:

1. Центральный блок сигнализации.
2. 2 брелока-передатчика.
3. Однотональная сирена.
4. Двухзонный датчик удара с раздельной настройкой уровней предупреждения и тревоги.
5. Реле блокировки.
6. Комплект проводов.
7. Светодиодный индикатор.
8. Сервисная кнопка.
9. Концевой выключатель капота.
10. Инструкция пользователя, схема подключения.

Как установить?

Образец установки противоугонного комплекса на авто:

Производится разбор трассировки электроцепей. Автовладельцу надо продумать все пути прокладки кабелей в салоне машины, багажном отсеке и под капотом. Потребитель должен отталкиваться от места монтажа электронного модуля, контроллера чувствительности, сирены и приемопередатчика. Каждый проводник характеризуется своей цветовой маркировкой. Кабель прокладывается к определенному устройству, отмеченному на схеме подключения. Укладка проводников производится вдоль уже имеющихся трасс электролиний

При прокладке важно продумать заранее нюанс, чтобы водитель либо пассажир не смог случайно повредить проводку.
Установка потайной клавиши выполняется в районе левой ноги водителя, под панелью приборов. Чтобы выполнить скрытый монтаж кнопки, можно произвести ее установку в воздуховоде или, к примеру, за центральной консолью

Но учтите, что пока автовладелец получает доступ к клавише при аварийном срабатывании, сирена функционирует. Труднее обеспечить качественное соединение кабелей с кнопками для открытия дверных замков. Электролинии придется наращивать и прокладывать под пластиковыми порогами в салоне машины. При соединении электроцепей следует учитывать сечения, входящие в комплектацию.
На следующем этапе производится снятие облицовки в салоне машины, под которой будет укладываться проводка. Можно демонтировать пороги сначала с правой стороны, а потом с левой.
Затем производится монтаж всех электронных модулей сигналки. Не допускается установка контроллеров движения и удара на хомуты, поскольку это приведет к ложным срабатываниям.
После установки модулей выполняется прокладка электролиний к местам монтажа устройств.
Отключаются клеммы от аккумуляторной батареи, поскольку будут выполняться соединения электрических кабелей. Рекомендуем соединять проводники методом скрутки и дальнейшей пайки. После этого место спайки изолируется специальной термоусадочной трубкой либо изоляционной лентой. Фиксация проводников к уже имеющимся жгутам с проводкой выполняется посредством пластиковых хомутов. Подключение электролиний к заземлению делается через штатные места массы. Обычно такие провода изготовлены в черном либо коричневом цвете, они зажимаются с помощью болтов на 10.
Монтаж проводников к замку зажигания выполняется после установки и подключения основных компонентов. Это обусловлено необходимостью разрыва электроцепи стартерного устройства. Если вы планируете использовать обходчик блокиратора двигателя, то его следует подключить к петле накачки иммо. Последняя располагается на торцевой части замка. Монтаж предохранительных устройств выполняется на все электроцепи, которые надо защитить. Номинал предохранителей выбирается в соответствии с величиной тока, проходящего по проводникам.
На последнем этапе выполняемых работ производится диагностика качества подключенных соединений. Потребитель должен сделать прозвон всех мест соединений посредством мультиметра либо вольтметра. Если опыта в выполнении такой задачи у автовладельца нет, то процедуру лучше доверить специалистам.

Наиболее частые поломки Sheriff APS 2400

1. Некорректная работа датчика удара. Прибор может быть слишком чувствительным или, наоборот, плохо реагировать на контакт Возможные причины поломки:

• Неправильно настроен датчик удара
• Бракованный прибор

Решение проблемы: регулировка датчика удара производится таким образом: при включенном зажигании нажимается сервисная кнопка Валет 5 раз подряд. После чего зажигание включают, и кнопками 2 и 3 настраивают чувствительность сенсора, ударяя с различной силой по кузову или колесам автомобиля.

2. Уменьшение радиуса приема (вплоть до нескольких метров) Возможные причины поломки:

• Неправильно установлен центральный блок сигнализации
• Пыль внутри брелока
• Сигнал теряется из-за помех.

Решение проблемы: центральный модуль необходимо установить таким образом, чтоб он беспрепятственно ловил сигнал с пульта. Иногда старые автосигнализации aps 1500 не могут включить охрану из-за пыли внутри пульта. В таком случае его необходимо разобрать и почистить мягкой щеточкой.

Страница 31

Схема включения ZX-900 SHERIFF

Сервисный канал СН4с программир. логикой

* Выбор функции сервисного канала управления осуществляется

согласно таблице программирования.

** На схеме указаны функции сервисных каналов запрограммированных

по умолчанию (заводская установка).

красный с белым

зеленый с белым

синий с красным

темно-зеленый с коричневым

зеленый с красным

зеленый с черным

темно-зеленый с красным

желтый с черным

Н.З. контакт реле отпирания

ОБЩИЙ контакт реле отпиран.Н.Р. контакт реле отпирания

Н.З. контакт реле запиран.

ОБЩИЙ контакт реле запиран.

Н.Р. контакт реле запиран.

Н.Р. реле блокировки

Н.З. реле блокировки

Кнопка Valet/Секретный код

IGN1 к замку зажиган.

Доп. входной триггер

Упр. сервис. каналСНЗ с прогр. логикой

СНЗ (Тх упр. вых.=1с)

СН2 (Тх упр. вых.=1с)

Упр. сервис. канал

СН2 с прогр. логикой

Сервисный канал СНвс программир. логикой

вых. вежл. подсвет.

имп. 15 сек. при постановке

Сервисный канал СНбс программир. логикой

Блокировка с Н.З. реле

Канал блокировки сН.Р. реле ARM'(-)

и цепей габаритов

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

Американская сигнализация Шериф надежно защитит транспортное средство от угона и других преступных посягательств. Расширенный набор функций сделает управление автомобилем более комфортным. Главным недостатком является дальность действия основного коммуникатора, которая на практике оказывается меньше заявленной.

Инструкция APS-2500

Простота и доступность управления и установки сигнализации APS-2500 достигается во многом благодаря содержательной инструкции. Мануал имеет несколько разделов, в первом из которых объясняется как пользоваться устройством и как настроить дополнительные функции, а во втором – как правильно установить систему на автомобиль. К инструкции также прилагается подробная схема подключения сигнализации

Из раздела «Стандартные функции системы» вы узнаете:

• Как ставить охрану и снимать ее
• Какую функцию выполняет каждая кнопка и их комбинации
• Как произвести настройку ограничений ложного срабатывания
• Возможности режимов «Паника» и кнопки Valet
• Способы ручного управления системой
• Временное отключение датчика удара, обход неисправной зоны и многое другое

В разделе «программируемые функции» описано как осуществить:

• Установку персонального кода доступа
• Задержку включения системы (5 сек, 60 сек)
• Автоматическое запирание дверей при включенном двигателе
• Функцию повторной установки (переустановка)
• Управление центральными замками
• Другие дополнительные возможности

Схема подключения позволяет:

• Установить основные компоненты системы на автомобиль
• Подключить электропитание
• Настроить необходимые дополнительные функции
• Установить кнопку сервиса Valet
• Отрегулировать работу датчика удара, замков, освещения и других компонентов

При установке сигнализации самостоятельно, необходимо действовать в строгом соответствии с инструкцией, иначе она может работать некорректно и давать сбои.

Программирование дополнительного брелка

При записи в память блока управления кода нового пульта, данные, старых брелоков стираются. Прописать в памяти системы можно до четырёх дистанционных устройств. Для того чтобы прикрепить брелок к охранному комплексу ZX 1070, 750 (состояние «Валет») выполните пункты.

1. На любое действие вам даётся пять секунд. Если превысите лимит времени, то система самостоятельно выйдет из настроек.
2. Установите режим «Снято с охраны». Включите зажигание.
3. Трижды нажмите кнопку «Валет». Последует один ЧИРП сирены. Ещё три раза кликните «Valet». Сигнализация издаст продолжительный сигнал. Можно вводить данные пейджеров.
4. Надавите на 1-ую кнопку первого устройства. Последует длинный писк. Светодиодный индикатор медленно замигает.
5. Проделайте предыдущее действие с оставшимися пультами.
6. Выйдите из режима записи, отключив зажигание. Выйти можно и по-другому, ничего не делая восемь секунд. Действие подтвердится одним коротким и продолжительным писком сирены. Светодиод потухнет.

Как использовать замок зажигания

Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:

Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.

Посмотрим, как выглядит замок зажигания в реальности:

Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:

• Зеленый – свободный;
• Синий – свободный;
• Красный – розовый;
• Черно-желтый толстый – красный (отвод к стартеру);
• Черно-желтый тонкий – красный (отвод к замку);
• Желтый – голубой толстый.

В теории все получается просто.

Конечно, установку системы с автозапуском можно выполнить своими руками. Но лучше доверить это занятие электрику-профессионалу. Три шнура, идущих к сигнализации, должны коммутировать значительный ток. В новых моделях ВАЗ число этих шнуров будет не меньше.
