Сигнализация томагавк 950 инструкция по применению

Содержание:

Установка блока сигнализации
Привязка Томагавк 9010
- Подключение своими руками
- Прописка и настройка пульта без кнопки Валет
Как включить автозапуск
Описание и характеристика брелка
Подключение без автозапуска
Фото схем и подробное описание
Особенности
Запуск каждые 1, 2, 4, 12, 24 часа
Подключение без автозапуска
Установка устройства
- Монтаж в автомобиль
- Подключение системы

Установка блока сигнализации

Теперь начинаем, разбирать центральную консоль, для того, чтобы сделать место для установки основного блока сигнализации:

Желательно сразу из блока удалить те провода, которые не нужны:

Сине – красный (датчик дверей положительное управление);
Желто- черный (1 доп. канал);
Желто-синий (3 доп. канал);
Синий (салонное освещение);
Черно красный (IGN3);
Фиолетовый ( кнопка анти HI- JACK);
Желто-красный (2 доп. канал);
Черно-белый ( дополнительная блокировка).

Теперь снимаем панель приборов и подпаиваем синий провод с черной полосой к проводу датчика давления масла.

Затем подключить к светодиоду, который будет включается при открывании дверей. Далее разбираем панель и паяем провод к катоду. Начинаем выводить проводок.

Этот провод подключается к сине-черному, который расположен на блоке самой сигнализации. Все, панель можно ставить на место. Теперь на колодке замка зажигания ищем бело красный проводок – постоянный плюс, к нему нужно припаять красный провод идущий от силового разъема сигналки. Черно белый проводок отвечает за стартер, его нужно перекусить и подцепить согласно схеме.

Не забудьте впаять к нему диод, во избежание самоиндукции. Еще на замке присутствует черно-желтый провод — это включение зажигания, к нему подпаивается IGN1. За ACC отвечает черно-желтый тоненький проводок, к нему нужно подпаять синий провод. К красно-черному проводу припаивается зеленый провод IGN2.

Теперь получившийся жгут сматывается изоляционной лентой вместе с реле, и подключается к сигнализации. Теперь подпаиваем к реле поворотов, оно расположено за небольшим бардачком справа от руля.

После к реле припаиваем зелено-черный и зелено-желтый проводки.

Остается только подсоединить приемопередатчик, к лобовому стеклу.

Датчик удара нужно прикрепить на двухсторонний скотч к любой металлической части кузова.

https://autodvig.com/alert/ustanovka-signalizatsii-tomagavk-tw-9010-74465/
http://daciaclubmd.ru/alarms/shema-podklyucheniya-tomahawk-9010
https://m.etlib.ru/blog/54-ustanovka-signalizatsii-tomahawk-9010-svoimi-rukami

Привязка Томагавк 9010

Инструкция сигнализации томагавк q9: как настроить и пользоваться

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
Затем нужно отпустить кнопку сервисного режима.
После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Если первый способ программирования пульта для TZ 9010 не помог решить проблему, то можно воспользоваться другим вариантом.

Нужно привести зажигания во включённое положение, однако двигатель транспортного средства при этом не должен работать.
Одной рукой нажимаем на кнопку сервисного режима обслуживания Валет, а другой одновременно кликаем на клавиши с маркировками «включение тихой охраны» и «открытие багажника».
Затем нужно подождать пока не прозвучит пять сигналов сирены.
На данном этапе следует одновременно отжать кнопки «вкл. тихой охраны», «открытия багажника» и клавишу сервисного режима.
После этого нажимаем клавиши с иконками «включения бесшумной охраны» и «открытия багажника». Если действия производились правильно, то поворотники автомобиля моргнут несколько раз.
Далее выполняются манипуляции аналогично первому способом программирования.

Подключение своими руками

Подключить сигнализацию достаточно просто. Конструкция устройства не имеет сложных модулей и блоков, что позволяет смонтировать агрегат самостоятельно.

Главным правилом является строгое следование заводской инструкции. При несоблюдении правил имеется вероятность ошибки, что обеспечит неправильную функциональность.

Ключевым фактором считается установка сервисной кнопки Валет. Ее следует предельно спрятать в месте, доступном в экстренной ситуации.

Прописка и настройка пульта без кнопки Валет

Если к кнопке Валет нет доступа, прописать брелок можно следующим образом:

включить зажигание;
клацнуть на Оверрайд 7 раз;
зажать на пейджере требуемую комбинацию;
дождаться выхода из режима программирования.

Как включить автозапуск

Сигнализация tomahawk z5: инструкция по эксплуатации

Чтобы поставить на автозапуск автомобильную сигнализацию, необходимо соблюдать правила монтажа и настройки системы. Активировать прогрев на Томагавк можно только при соблюдении нескольких правил и условий.

Если автомобиль оснащен автоматической коробкой переключения передач, она не сможет удаленно запустить двигатель без переведения рычага в положение паркинга. Если установлена механика, рычаг нужно поставить в нейтральную позицию на ручной тормоз, после чего на приборной панели загорится соответствующий индикатор.

Дальше нужно вынуть из замка зажигания ключи, выйти из машины и активировать охранные функции кнопкой на брелоке.

Если двигатель деактивирован, значит, автозапуск является включенным.

Чтобы предотвратить непредвиденные обстоятельства, следует придерживаться такого руководства пользователя:

На коммуникаторе нужно активировать правую кнопку открытия и удерживать ее, пока не появится 2-секундный сигнал. Затем кнопку нужно отпустить.
В случае благополучной активации брелок даст звуковое оповещение, а машина несколько раз мигнет фарами. Подобное явление будет подтверждать активацию функции автоматического запуска.
Ключ нужно повернуть в замке зажигания и достать его.
Дальше следует покинуть салон, закрыть дверь и включить режим охраны.
После соответствующей команды с брелока будет выполнен запуск двигателя.

Полезной функцией сигнализаций Томагавк является возможность автозапуска по температуре. Она обеспечивается специальным датчиком, установленным под капотом, который срабатывает при температурном диапазоне ниже +5 или выше +30°С.

Если датчик отсутствует, понадобится выполнить установку автозапуска по температуре с помощью датчика внутри салона. Для активации автоматического включения двигателя понадобится провести такие манипуляции:

Потом система будет функционировать в автоматическом режиме, руководствуясь заданным интервалом. Чтобы деактивировать функцию, понадобится:

Чтобы изменить температуру автозапуска и выставить другое значение, понадобится изучить инструкцию по эксплуатации и выбрать нужную настройку.

Чтобы заводить сигналку с функцией автоподзавода в выбранный промежуток времени, можно задать эти параметры в меню настроек. Для этого нужно выполнить такие манипуляции:

Если водитель поставил такую настройку, на следующий день автомобиль будет включаться автоматически по команде индикатора времени. Для отключения функции все делается по обратному принципу:

Для настройки автозавода через интервал, нужно сделать такие действия:

Функция работает по заданному интервалу времени, через который она отключается и включается опять.

Интервал меняется в зависимости от окружающих условий. Если таймер устанавливается зимой, нужно выключить печку, чтобы предотвратить произвольное прогревание ею салона. В таком случае машина будет прогрета быстрее.

В зависимости от модели сигналки настройка функции может выполняться по другим принципам:

При соблюдении инструкции автомобиль заведется и будет функционировать в течение 5 минут с интервалом 1 час.

Если нужно поменять заводские параметры и продлить время прогрева, применяется кнопка Override, которая нажимается столько раз, сколько необходимо для включения какой-либо функции. С помощью коммуникатора следует отрегулировать показатели времени.

Описание и характеристика брелка

Томагавк 9010 инструкция по эксплуатации

В комплектацию сигнализации Томагавк входят два брелка, которые отличаются внешним видом, формой корпуса и числом кнопок:

основной, укомплектованный пятью клавишами и жидкокристаллическим дисплеем;
вспомогательный, имеющий четыре кнопки и дополнительный индикаторный диод.

Технические характеристики брелока «сигналки» Tomahawk 434 серии TW-7010/9010/9020/9030:

тип передачи данных — FM-канал;
частота радиоканала — 434MHz;
дальность действия — 1200 м на открытой местности, 500-600 метров в условиях плотной городской застройки;
мощность приемо-передатчика — 7-10 мВт;
параметр и количество элементов питания — класс ААА на 1,5 В, 2 шт.

Подключение без автозапуска

Автоматический запуск нужен, чтобы реализовать автопрогрев двигателя. Будем считать, что владельцу последняя из опций не требуется. Установка и монтаж автосигнализаций, вне зависимости от их бренда, в этом случае упрощается. Сейчас будет рассмотрено, как перед монтажом сигнализации Tomahawk подготовить штатные разъемы. Читайте внимательно.

Штатные модули ВАЗ-2110, подготовка

Корпус «торпедо» скрывает два электрических разъема. В них вам понадобятся 4 провода:

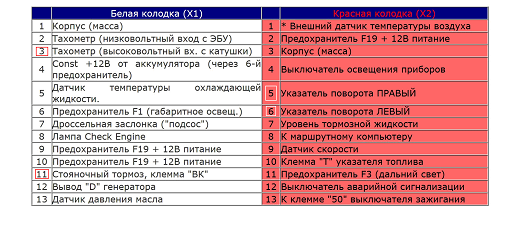

Разъемы под торпедо

В текстовом виде эти цифры приводились раньше. А сейчас заметим, что автосигнализация должна получать сведения о том, открыты ли двери. Поэтому, вам будут нужны еще 4 контакта:

Электрический ответвитель

Силовые шнуры, напротив, желательно будет паять. Так поступают с «зелено-желтым» и «зелено-черным» проводом, идущим от модуля сигнализации Tomahawk к поворотникам.

Установка автосигнализаций – не такое уж сложное занятие. Но нужно знать, где и что в автомобиле находится. Штатные разъемы выглядят так:

2 клеммника, белый и красный

Здесь «синий» и «сине-белый» шнуры подключены к поворотникам, «желтый» – к таходатчику. Четыре «важных» провода, идущих от разъема БСК-модуля, вы найдете сразу. Кстати, к сигнализации Tomahawk их подключают не напрямую, а через блокирующие диоды. Аноды 4-х диодов скручивают, и подключают их к «сине-черному» кабелю.

Любая автосигнализация подключается к концевикам дверей не через обычные диоды, а через диоды Шоттки. Подойдут, например, детали с маркировкой 1N4001 и т.п.

Если говорить о подключении центрального замка, известной является схема, рекомендуемая самим изготовителем автосигнализаций:

Стандартный вариант подключения ЦЗ

Но читая отзывы, можно понять, что на ВАЗ-2110 все выглядит проще. Чтобы управлять ЦЗ, на «белый» либо на «коричневый» провод подается нулевой потенциал:

Модуль управления ЦЗ, ВАЗ-2110

Значит, эти кабели можно подключить к проводам, идущим с 6-контактного разъема Tomahawk tw 9010:

Упрощенный вариант, ЦЗ и сигналка

Реализовав упрощенный вариант, нежелательно будет подавать противоречивые команды: сдвигая «собачку» вниз, нельзя, взяв брелок, нажимать кнопку UNLOCK (открыть).

Как поступить с зажиганием

В комплекте с оборудованием Томагавк поставляется блокирующее реле. Подключают его согласно схеме:

Подключение к замку зажигания

Маркировку шнуров сокета изготовители не приводят. Но кабель, подключаемый со стороны замка, можно определить по срабатыванию реле:

Разъем (сокет) блокирующего реле

К коричневому шнуру подключают «минус 12 Вольт», а плюсовое напряжение по очереди подают на силовые кабели.

Автосигнализация, о которой идет речь, подключается к реле одним кабелем («черно-желтым» из главного разъема). Но установку проводят, когда все соединения уже выполнены.

Клеммник замка зажигания ВАЗ-2110

Здесь к третьему контакту клеммника подходит силовой шнур, который разрывают. А четвертый контакт надо соединить с «желтым» кабелем, к которому автосигнализация подключается через штатный разъем.

Все оборудование Томагавк обладает свойством: если основной блок выйдет из строя, реле все равно проводит ток. Но если его отключить, то есть вынуть из сокета, завести двигатель будет нельзя. Так что, выполняя установку, позаботьтесь о надежном креплении сокета реле. Последнее верно не только для систем бренда Томагавк, но и для другого блокирующего оборудования.

Слаботочные цепи и основной разъем

Основной блок охранной системы Томагавк снабжен несколькими разъемами:

Модуль сигналки tw-9010

Как поступить с 6-контактными клеммниками, рассмотрено выше. А чтобы в последствие настроить систему, подключите антенный блок, кнопку Override и светодиод. Теперь поговорим о подключении основного клеммника.

Перемычку, установленную на главном блоке, разрезают затем, чтобы блокировать автозапуск при включенном «ручнике». Если автозапуск не используется, перемычку оставьте. Провода основного разъема подключают так:

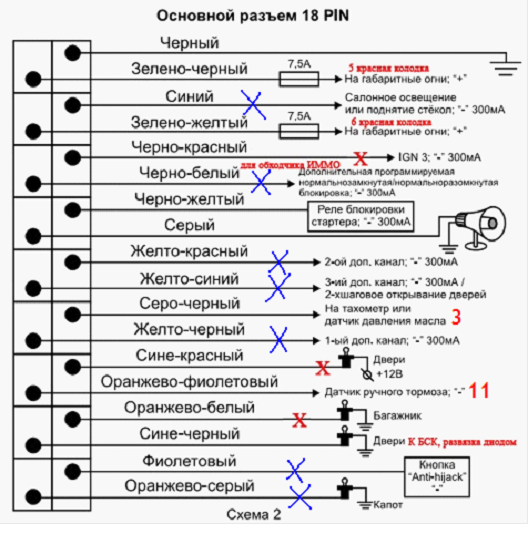

Разъем tw-9010 в ВАЗ-2110

Синими крестиками отмечены факультативные подключения. Например, вы не используете датчик капота, а система Томагавк считает, что он закрыт.

Фото схем и подробное описание

Схема блока управления охранной системой в картинках, показана распиновка сигнализации Томагавк 9010 с автозапуском:Скачать официальную инструкцию.

инструкция

ручник

комплектация

стопы

электропривод

цз

негативное

разъём

пневмо

Используйте следующие данные для самостоятельного подсоединения основного разъёма блока управления.

Чёрным проводом соединитесь с отрицательной клеммой аккумулятора.
Синим свяжитесь с системой освещения салона.
Красно-чёрным подключите замок зажигания и выход IGN3.
Жёлто-чёрным проводом соединитесь с реле блокировки стартера.
Красно-жёлтым совместитесь со вторым каналом управления электрооборудованием.
Чёрно-серым — с тахометром.
Красно-синим (положительный вход) — с датчиками капота и дверей.
Бело-оранжевым (минусовой выход) — с дверными замками.
Фиолетовым — с контактом «Антиограбление».
Чёрно-зелёным свяжитесь с питанием габаритов.
Жёлто-зелёным подключитесь с питанием внешних световых приборов.
Чёрно-белым проводом — с контактом дополнительной блокировки двигателя.
Серым — питание сирены.
Сине-жёлтым — с контактом третьего дополнительного канала.
Чёрно-жёлтым проводом подсоедините контакт для дистанционного открывание двери багажника.
Фиолетово-оранжевым — с концевым выключателем стояночного тормоза.
Чёрно-синим и серо-оранжевым проводами подключитесь с контактами входов концевиков дверей и капота.

Особенности

Для начала вам будет полезно узнать об особенностях сигнализации Tomahawk, поэтому начнем с описания основных характеристик. Приведенные ниже особенности описаны на примере автосигнализации Tomahawk X5.

Чтобы понять, как работает схема в целом, для начала предлагаем узнать, из каких элементов состоит устройство:

главный модуль, представляющий собой блок;
брелок (с моделью X5 идет брелок с ЖК-дисплеем);
еще один брелок, в качестве резервного, обычно дисплеем не оснащается;
датчик удара, работает в одном из нескольких режимов;
модель сигнализации Tomahawk X5 также оснащается антенной, по которой осуществляется прием и передача данных;
датчик температуры;
предохранитель, который в случае вскрытия авто заблокирует двигатель;
провода, которые позволяют осуществить подключение согласно схеме;
светодиодная лампочка, устанавливаемая в салоне авто;
инструкция по эксплуатации.

Брелок предназначен для управления автосигнализацией.

В случае с моделью Tomahawk X5 возможен вариант управления следующим образом:

защитный режим срабатывает посте того, как вы нажмете на кнопку брелока;
при необходимости можно настроить брелок таким образом, чтобы режим охраны был включен в определенное время (правильно определить функции и настроить можно с помощью инструкции по эксплуатации).

Что касается функционала, то сигнализации Tomahawk в целом имеют те же функции, что и другие стандартные устройства.

Антисканер и антиграббер. Их предназначение заключается в том, чтобы защитить устройство от перехвата цифрового сигнала. То есть если злоумышленник попытается по беспроводной сети перехватить сигнал кнопки, то он столкнется с дополнительной защитой.
Еще одна полезная функция — автозапуск Mhz. Автозапуск на модели Tomahawk X5 оборудуется таймером и температурой салона. Если авто оснащено автозапуском, то машина заводится согласно настройкам, которые нужно определить заранее.
В том случае, если водитель забудет нажать на кнопку брелока, система активируется автоматически.
Турботаймер. Если двигатель авто работает, то турботаймер позволит установить машину на сигнализацию с работающим мотором, при этом двери буду закрыты.
Блокировка мотора. Если даже злоумышленники смогут отключить датчик удара и открыть двери, мотор будет заблокирован, а на брелок сигнализации Tomahawk X5 поступит сигнал о взломе.
Также сигнализация оборудуется встроенным центральным замком.
Модель Tomahawk X5 оснащается режимом Valet. Этот режим позволяет отключить защитные системы. Функция актуальна в том случае, если вы отдаете авто на ремонт.
Опция тихой защиты. Если злоумышленник попытается отключить защиту, то система не будет издавать звуков. Даже если преступник открывает двери, сигнализация будет молчать. Сигнал будет приходить исключительно на брелок, в это время злоумышленники не будут даже догадываться о том, что хозяин машины обо всем знает.
Таймер, часы и будильник. В целом эти опции не особо актуальны для сигнализации, но разработчики Tomahawk X5 решили их добавить.
Не переживайте насчет того, что брелок является универсальным и открывает все авто с такой охранной системой. Каждая сигнализация Tomahawk X5 обладает конкретным PIN-кодом, который позволяет управлять защитой для отключения.
При необходимости возможно подключение вашего рулевого гудка к сирене, которая работает при попытке взлома авто.
Если работает опция безопасного вождения, то система будет в автоматическом режиме блокировать двери авто с начала езды. Двери будут разблокированы только после того, как транспортное средство остановится. Опция блокировки дверей очень полезна, так как от несчастных случаев никто не застрахован, особенно, если у вас есть дети. Двери будут заблокированы и изнутри и ребенок не сможет их открыть (автор видео — Evgeniy Ignatov).

Запуск каждые 1, 2, 4, 12, 24 часа

Комплекс позволяет осуществлять запуск каждый час, два, четыре, двенадцать или раз в сутки. В последнем случае необходимо одновременно зажать кнопки ключа и сирены вплоть до одного сигнала авто. Теперь на брелоке загорится значок часов, а автоматический старт будет происходить раз в 24-ре часа.

Если требуется производить запуск раз в 1, 2, 4 или 12 ч, то нужно активировать функцию ежедневного автозапуска сначала (клавиши ключ+сирена), а затем нажать одну кнопку на брелоке в течение пяти секунд. Замок – запуск раз в час, ключ – раз в два часа, багажник – раз в четыре часа и сирена – два раза в сутки.

Подключение без автозапуска

Штатные модули ВАЗ-2110, подготовка

Корпус «торпедо» скрывает два электрических разъема. В них вам понадобятся 4 провода:

Значит, эти кабели можно подключить к проводам, идущим с 6-контактного разъема Tomahawk tw 9010:

Как поступить с зажиганием

В комплекте с оборудованием Томагавк поставляется блокирующее реле. Подключают его согласно схеме:

К коричневому шнуру подключают «минус 12 Вольт», а плюсовое напряжение по очереди подают на силовые кабели.

Слаботочные цепи и основной разъем

Основной блок охранной системы Томагавк снабжен несколькими разъемами:

Установка устройства

Выполнить установку системы сможет любой человек, у которого даже нет опыта работы в такой области. Однако прежде чем начать выполнение процесса, стоит ознакомиться со всеми его особенностями. Как правило, занимает он немного времени, но это только в том случае, если владелец машины хоть немного ознакомлен с его ходом.

Монтаж в автомобиль

Необходимо установить электронный блок, через который можно управлять устройством, прямо в салоне машина. Антенну системного блока следует расположить максимально высоко, чтобы она с легкостью принимала все сигналы от пульта ДУ. Нельзя, чтобы она соприкасалась с металлическими предметами или электропроводкой, так как это может уменьшить эффективность ее работы. Сирена должна находиться в моторном отсеке, чтобы к ней был минимальный доступ для посторонних. Если же используется автономная сигнализация, то ее следует расположить в скважине сервисного ключа. Устанавливать сирену надо рупором вниз, что защитит устройство от влаги. Соединение проводов также лучше спланировать внутри салона, чтобы они не так окислялись.

Подключение системы

Чтобы позволить Томагавк 9010 запускаться через пульт ДУ, необходимо для начала настроить систему

При этом важно, чтобы рычаг, переключающий передачи, был в нейтральном положении. Прежде чем заглушить двигатель автомобиля, следует проделать несколько важных действий:

Активировать ручной тормоз. При этом двигатель должен работать;
Нажать на кнопку панели системы, имеющее обозначение, напоминающее ключик. После ее нажатия должна появиться иконка с изображением автомобиля. Одновременно ее появление будет сопровождаться мелодией;

Последующие два шага нужно выполнять максимально быстро – около 30 секунд.

Вынуть ключ из замка зажигания, но двигатель должен по-прежнему работать;
Теперь следует выйти из машины и закрыть за собой дверь.

Если все действия были выполнены правильно, то сигнализация 9010 должна автоматически заглушить мотор. Но если этого не произойдет, то возможность дистанционного запуска будет отключена.
