Электросхема ваз-2109 инжектор с высокой и низкой панелью: описание, фото

Установка кнопки принудительного включения вентилятора ВАЗ 2114

Начать работу следует с отключения клеммы “массы” от аккумулятора, чтобы не произошло короткого замыкания в процессе подключения электросхемы. Порядок установки кнопки следующий:

1. Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого надо оставить на ней 4 клеммы с проводами: две центральных для подсветки кнопки и две угловых для управления цепью питания электромагнитного реле.
2. Подключить к проводам питания электровентилятора, которые идут к реле К1 (выводы 30 и 87), два провода с наконечниками. Для этого надо зачистить на проводах, подходящих к реле, часть изоляции и прикрутить к ним отрезки проводов, которые будут идти к реле. В идеальном варианте соединение лучше припаять, но можно обойтись просто тугой скруткой. Места соединения нужно тщательно заизолировать.
3. Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и 87.
4. Управляющий провод от колодки кнопки подключить к клемме 85 реле, а клемму 86 соединить проводом с “массой” автомобиля. Установить кнопку включения вентилятора в свободное гнездо на приборной панели, предварительно вынув заглушку.
5. Установить реле в удобное место, например, под торпедой автомобиля, и закрепить.
6. Подключить “массу” к аккумулятору.
7. Включить зажигание и нажать кнопку включения вентилятора. Реле должно щелкнуть, а электромотор вентилятора должен включиться.

На этом установка кнопки принудительного включения вентилятора на ВАЗ 2114 завершена.

После установки нового радиатора с электровентилятором нужно было его подключить.

Теперь же поговорим о том, как подключить все это хозяйство к электросети нашего автомобиля.

Была выбрана самая правильная (на взгляд автора) схема подключения электрического вентилятора охлаждения двигателя, через реле, предохранитель, а так же, в качестве приятного дополнения, в салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень приятным дополнением.

И так — поехали! Ниже приведена схема соединений:

Вроде всё понятно. Сразу скажем, что на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2.5мм

Это очень важно! Иначе тонкий провод не выдержит и просто сгорит

Вот так я разместил у себя реле, на правой стойке под капотом, по ближе к аккумулятору:

Вот фото установленного в радиатор датчика:

Расстояние от двигателя, нельзя что бы было впритык. А то при резком торможении вентилятор войдёт в радиатор =)

Кнопка в торпеде, справа, по началу я использовал стандартную клавишу от печки

Вроде всё. радуемся электрическому вентилятору. После установки надо всё протестировать, прогреть машину, включить подсос, посмотреть вовремя ли включается вентилятор и так далее.

А теперь еще несколько замечаний и дополнений от соклубников:1) Советую обратить внимание — придётся заменить 3 болта на помпе (насосе охлаждающей жидкости). Которыми крепилась старая крыльчатка

Старые очень длинные и могут задевать о кожух вентилятора, если поставить покороче, то всё будет ок.Я их просто укоротил болгаркой — два года — полет нормальный (прим. ред.)2) В общем про предохранители — по хорошему надо защищать все плюсовые цепи, но тянуть к блоку предохранителей провода не обязательно — в продаже имеются надежные «предохранительные» колодки, скрепляющиеся между собой.3) Так же вот полезная ссылка по поводу электрических подключений, там есть схемы посложнее с разноцветной индикацией, а так же еще немного полезной информации, которая не помешает.

Позже я перенёс предохранитель в колодку под капот, да бы убрать чутка проводов и освободить место в блоке предохранителей.

Где находится датчик и как он работает?

Датчики включения вентилятора располагаются на элементах системы охлаждения. Точка установки размещена на пути потока жидкости, подаваемого из рубашки двигателя в радиатор. Это связано с тем, что жидкость в этой магистрали будет иметь наивысшую температуру.

Датчик автомобиля ВАЗ, установленный в нижней части радиатора

Возможные места установки:

• корпус термостата вне клапана;
• головка блока цилиндров;
• нижний патрубок радиатора;
• боковая часть радиатора.

На некоторых автомобилях датчик совмещен с термометром охлаждающей жидкости. Включение вентиляторов выполняется блоком управления по данным о температуре. При этом на радиаторе имеется дополнительный датчик, применяемый для работы климат-контроля или кондиционера. Срабатывание любого из устройств включает оба вентилятора (на радиаторах двигателя и кондиционера). Подобное решение встречается на японских автомобилях.

На автомобилях могут применяться два датчика включения вентилятора, стоящие на входе и выходе патрубков из радиатора. Подобная схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

На автомобилях для включения вентилятора применяются следующие типы датчиков:

• биметаллический;
• восковый;
• терморезисторный;
• датчик, работающий на разрыв или на замыкание цепи.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростной, оснащенный единой контактной группой, управляющей вентилятором в одном диапазоне температур;
• двухскоростной, оборудован парой контактных групп, настроенных на работу при различных диапазонах температур.

Независимо от типа, датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса применяются цветные металлы на основе меди (бронза или латунь), обеспечивающие повышенную теплопроводность. На корпусе имеется шестигранник под ключ, служащий для установки детали. На верхней части датчика расположен разъем подключения проводки.

Биметаллический датчик

В биметаллическом датчике установлена металлическая пластина. В нормальном состоянии контакты разомкнуты. По мере нагрева пластинка деформируется и замыкает цепь, подавая управляющий сигнал на реле включения электромотора крыльчатки. Встречаются датчики, активирующие мотор вентилятора напрямую без реле. При охлаждении жидкости пластинка возвращает исходную форму, и подача тока на двигатель прекращается.

Принцип работы датчика на карбюраторном двигателе

Восковый датчик

Производились датчики, для которых в качестве рабочего вещества использовался воск или церезит (или иное вещество, обладающее значительным коэффициентом температурного расширения). По мере разогрева он расширялся и сдвигал металлическую мембрану, связанную с контактами. По мере охлаждения объем воска уменьшался, и под действием пружины контакты размыкались.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=wdpTUvxVWFU

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Система зарядки генератора

1 –
блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки
карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания
и очистителя ветрового стекла (у колодок с другим числом
штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)


* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

 Загрузка …

Некоторые особенности системы охлаждения ВАЗ 2109

• У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.

• Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
• Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
• Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
• Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
• Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
• Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
• Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
• В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
• Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
• Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
• Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
• Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

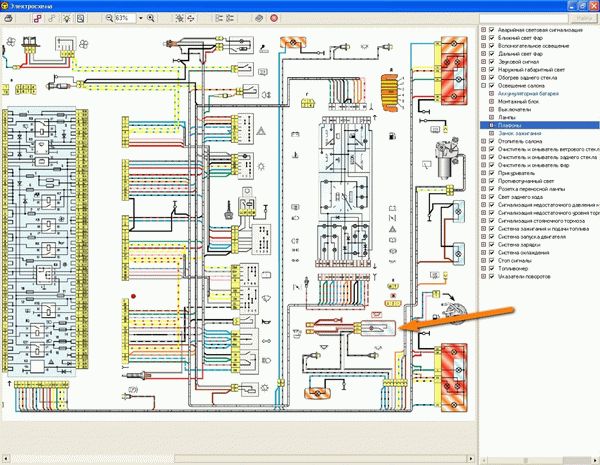

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Радиатор печки ваз 2109

С наступлением холодов, практически все обладатели ВАЗ 2109 сталкиваются с проблемой не эффективной работы печки. Причин для этого может быть множество, но как одна из основных – выход из строя радиатора печки. Тогда, даже при нормальной температуре охлаждающей жидкости в 90 градусов, в салон будет поступать еле теплый воздух, которого не хватить даже на прямой обогрев лобового и боковых стекол, не говоря уже о создании комфортного микроклимата в салоне автомобиля. Устройство обогрева печки ваз 2109 может выйти из строя или работать с малой производительностью в том случае, если есть воздушные пробки. Судить о наличие такой проблемы можно по холодному воздуху, поступающему из дефлекторов системы охлаждения при полностью открытом кране. Решить эту проблему можно достаточно простым способом: установить передние колеса автомобиля на возвышенность, открыть краник печки до упора и погазовать.

Обнаружение в салоне охлаждающей жидкости может говорить только ободном, радиатор отопителя потерял свою герметичность и требуется его замена. Замену можно произвести самостоятельно, своими руками, не прибегая в очередной раз к помощи специалиста, достаточно хорошо изучить предоставленные фото и следовать рекомендациям:

• необходимо слить охлаждающую жидкость из системы охлаждения автомобиля, при этом краник на отопителе салона должен быть полностью открытым;
• снимаем панель приборов;
• с правой стороны печки находится винт, с помощью которого производится крепление хомута тяги, регулирующей заслонку обогрева лобового стекла – его необходимо отвернуть;

• отворачиваем три винта, с помощью которых производиться крепление радиатора печки;
• вынимаем радиатор из корпуса отопителя;

• ослабляем хомуты крепления шлангов и снимаем их с патрубков радиатора отопителя;
• при необходимости, производим очистку устройства от пыли, грязи, постороннего мусора.

Установку производим в обратной последовательности.

Очень часто, чтобы уменьшить шум работы вентилятора печки, производя тюнинг автомобиля, его меняют на более совершенную модель

Посмотрев предоставленное видео, можно более подробно понять весь процесс работы.

ЗАМЕНА РАДИАТОРА ВАЗ 2108, 2109, 21099

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Обозначения на рисунке следующие: 1. Паровой шланг 2. Подводящий патрубок 3. Хомут подводящего патрубка 4. Хомут пароотводящего шланга

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:
