Полезная схема проводки ваз 21099: карбюратор и его электромагнитный клапан

Признаки неисправностей

Существует несколько типов состояния электропроводки транспортного средства, при которых владельцы ВАЗ 2109 вынуждены искать поломки:

1. Транспортное средство не позволяет выполнять свою первостепенную функцию, то есть не может ехать. Либо схема электропроводки ВАЗ 2109 повреждена, либо не работает один из основных узлов машины.
2. Автомобиль может ехать, но при этом системы иногда начинают барахлить или работают некорректно.

Если при попытке запустить двигатель, у водителя ничего не получается, при этом топливо нормально поступает в инжектор или карбюратор, то скорее всего, проблема заключается в работе проводки:

1. Если автомобиль работает на карбюраторе, то в первую очередь необходимо проверить свечи и жгут высоковольтных проводов. Не лишним будет произвести диагностику трамблера, а также катушки зажигания. Также на карбюраторах есть смысл проверить подкапотную проводку.
2. Если речь идет об инжекторе, то зачастую основной причиной проблемы является электронная система управления мотором. Если система не позволяет обрабатывать сигналы с датчиков и впоследствии не может выдавать команды для дополнительных узлов или механизмов, то проблему нужно искать в ней.

Проводка на отечественной «девятке»

И в карбюраторах, и в инжекторах зачастую причиной неисправности электрооборудования являются подгоревшие контакты, в частности, в замке зажигания. Если замок зажигания или монтажный блок не могут работать полноценно, как минимум в салоне не будут работать лампы освещения. Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т.д.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Разборка устройства

Для разборки потребуются следующие инструменты:

С их помощью процесс разборки существенно ускорится. Приступая к работе, нужно раскрутить метизы крепления роторного вала ключом на 19. Обычно они закрепляются очень туго, поэтому придется приложить немало усилий

В процессе раскручивания элементов крепежа важно запомнить их расположение, поэтому рекомендуется сделать примерный набросок на бумаге. Эта схема поможет вам не запутаться при сборке устройства

Расположите генератор задней частью кверху и раскрутите 4 элемента крепления при помощи ключа на 8. Так вы сможете вскрыть фронтальную часть корпуса электрогенератора. Там располагается подшипник, который крепится при помощи пластин. Раскрутите метизы, фиксирующие его пластины, и высвободите подшипник из гнезда.

Если он не поддается, необходимо поспособствовать этому деревянной рейкой, размер которой совпадает с габаритами подшипника. Неразобранную часть генератора потребуется закрепить в тисках и дернуть заднюю часть корпуса для высвобождения элемента. Остаются только роторный вал и еще один подшипник, которые демонтируются при помощи съемника. Для этого нужно насадить инструмент на подшипник и высвободить его из гнезда вала.

Детали генератора: 1 – регулятор напряжения в сборе со щеткодержателем у генераторов выпуска с 1996 г.; 2 – регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка; 20 – конденсатор

Если вы диагностировали износ подшипников, необходимо записать их маркировку и приобрести новые. Нет необходимости идти в магазин запчастей, взяв с собой подшипники. Не рекомендуется слушать советы продавцов по поводу схожих подшипников, которые тоже подойдут. Покупайте продукцию, строго соответствующую маркировке оригинальных деталей.

Разобравшись с подшипниками, потребуется проверить диодный мост, который размещается внутри задней части корпуса устройства. При обнаружении механических повреждений или окисления на поверхности детали нужно демонтировать мост, раскрутив 4 элемента крепления, и заменить на новый. Стоимость всех вышеупомянутых деталей не превышает 800-1000 руб. в общей сложности, поэтому вы можете заменить все сразу, если есть такая возможность.

Системы, влияющие на безопасность

К числу таких систем, представляющих повышенную опасность, относятся:

• тормозная система,
• рулевое управление,
• внутрисалонная и подкапотная проводка ВАЗ 2109.

Управляемость авто

Если с тормозами и рулевым управлением все понятно:

1. Любой водитель отдает себе отчет, чем грозит потеря управляемости над автомобилем;
2. Выявляемые неисправности в 99% случаев не остаются без внимания – от ремонта и до полной замены неисправных деталей.

То проводка под капотом ВАЗ 2109, по мнению большинства владельцев, такой угрозы не представляет. К сожалению, это большое заблуждение, которое чревато самыми плачевными последствиями, одно из которых отображено на фото внизу.
Короткое замыкание может произойти где угодно – при хранении автомобиля в гараже или на ходу на оживленной трассе

Проводка

Под термином «подкапотной» чаще всего подразумевают:

1. Жгуты проводов системы зажигания;
2. Жгуты проводов системы освещения и габаритных огней;
3. Провода, соединяющие многочисленные датчики с ЭБУ;
4. Провода, управляющие электродвигателями радиатора, омывателей фар и стекол, стеклочистителями.

В столь ограниченном пространстве короткое замыкание проводки и электрооборудования может спровоцировать пожар

Все они изначально надежно изолированы и проложены в подкапотном пространстве с учетом физических и температурных параметров работы силового агрегата.

Но в процессе эксплуатации неизбежно ухудшение крепления, из-за чего:

• Оно ослабевает;
• Изоляция проводов разрушается (близость к горячим поверхностям мотора и выпускного коллектора);
• Появляются потертости, и даже оголение жил проводки;
• Окисляются места соединений и т.п., пропадает «масса».

О том, чем грозит проблема с массой на примере Газели вы можете узнать из другой публикации.

Многие владельцы предпочитают своими руками устранять замеченные повреждения, например, с помощью изоленты, цена которой копеечная, однако все это полумеры.
Такой вариант ремонта возможен только как временная мера

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

   Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

• соединения АКБ и стартера;
• отдельно аккумулятора с корпусом;
• проводов коробки воздухопритока;
• системы зажигания;
• системы освещения;
• форсунок (если описывается проводка ВАЗ 2109 инжектор);
• датчиков;
• проводов панели приборов;
• проводки правой и левой передней двери;
• задней двери;
• освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Вся электрика ремонтируется при отключенной минусовой клемме от аккумулятора. После ремонтных работ, перед тем как подсоединить клемму обратно, проверьте еще раз правильность всех подключений.

Основное электрооборудование автомобиля

Электропитание систем автомобиля осуществляется двумя способами, от аккумулятора, при выключенном двигателе, а при его включении, от генератора. Модификации автомобиля ВАЗ незначительно отличаются по составу электрических компонентов, это в большинстве случаев:

• система зажигания;
• стартер;
• генератор;
• монтажный блок;

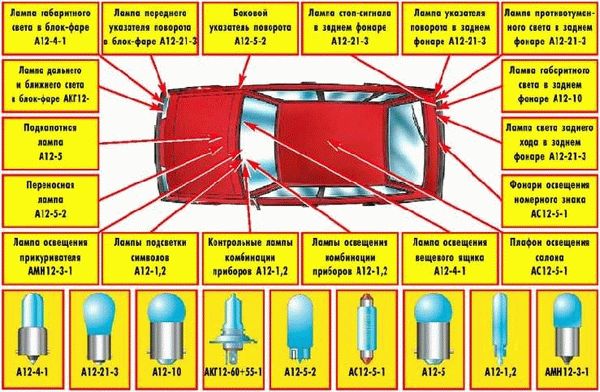

• световая и звуковая сигнализация, освещение;
• ʺдворникиʺ, стеклоподъемники;
• обогрев стекол, отопление салона;
• панель приборов.

Замена монтажного блока

Ремонт плат монтажного блока не каждому под силу, его легче заменить полностью. Замена защитных элементов проста, а все предохранители и реле промаркированы, что значительно облегчает их переустановку. В крайнем случае на автомашине ВАЗ 21093, схема электрооборудования поможет разобраться в деталях. Монтажный блок установлен под капотом слева, возле ветрового стекла.

Инструкция по замене:

• открыть капот, и отжав защелки, снять крышку футляра;
• сдвинуть резиновую накладку и отсоединить верхнюю часть проводов;
• убрать крепежные гайки;
• аккуратно достать блок, на возможную длину проводов, и разомкнуть нижнюю колодку с проводами;
• установить новый блок в обратном порядке;
• произвести проверку работы узла.

Перед отсоединением проводов обязательно промаркировать колодки во избежание путаницы.

Замена стартера

Стартер на автомобилях ВАЗ серии 2109 помещен на картер сцепления. Несмотря на некоторые конструктивные различия стартеров, их установочные размеры на всех сериях унифицированы.

Для замены детали, предварительно освободить отрицательный зажим АБ, далее:

• разомкнуть соединение тягового реле;
• убрать фиксирующую гайку и отсоединить провод от контакта тягового реле;
• убрать защиту картера, освободив от болтов;
• фиксацию стартера демонтировать снизу моторного отсека;
• повторить операцию сверху стартера;
• вынуть стартер, в обратной последовательности установить новый элемент.

Замок зажигания, замена и проверка исправности

Для оценки исправности замка, необходимо проверить его работу во всех положениях ключа. Для ВАЗ 21093 или для модификации с инжекторным двигателем ВАЗ 21093i, схема электрооборудования подскажет, какие цепи должны работать при различных положениях ключа.

Перед проведением работ, отрицательный провод освобождается от клеммы АБ, далее:

• убираются держатели нижнего кожуха на рулевой колонке;
• лицевая пластина замка и кожух снимаются;
• демонтируется кожух в верхней части колонки;
• жгут с проводами и контакты замка, размыкаются;
• реле зажигания открепляется;
• ключ устанавливается на «0» и снимаются скоба и замок, предварительно освобожденные от крепежных болтов;
• производится установка новой детали в обратном порядке.

При отсутствии головок у крепежных болтов, держащих замок зажигания на рулевой колонке, аккуратно их высверлить или сбить молотком.

В некоторых случаях хватает смены контактной группы в замке зажигания, для этого:

• снять замок, как изложено выше;
• освободить от крепления защиту замка;
• облицовка снимается при отжатии пластмассовых защелок;
• снять контактную группу;
• произвести замену и собрать в обратном порядке.

Проверить работоспособность авто при всех положениях ключа.

Замена свечей зажигания

В любом автомобиле, для его оптимальной эксплуатации рекомендуется пользоваться оригинальными свечами зажигания.

ВАЗ 2109 и его модификации оснащены 4-цилиндровым двигателем, соответственно имеют 4 свечи зажигания.

Последовательность замены:

• обязательно отключить провод от «минуса» аккумулятора;
• снять высоковольтные провода со свечей и очистить сами свечи и пространство вокруг от грязи;
• вывернуть свечи из блока цилиндров;
• произвести поверхностный осмотр элементов, при повреждении изоляторов или электродов, свечи подлежат замене (осмотр свечей может многое сказать о состоянии двигателя нормально, если они серовато-коричневого цвета);
• просвет между электродами замерить круглым щупом (для карбюраторного двигателя стандарт составляет 0,7—0,85 мм, для инжекторного двигателя 1,0—1,13 мм);
• в случае необходимости подрегулировать зазор подгибом бокового электрода;
• очищенные и подрегулированные свечи установить на место, прикрутив сначала рукой и затянув до нужного усилия ключом.

Замена свечей рекомендуется после пробега более 15 000 км. Следует остерегаться поддельных изделий, это может привести к инцидентам в пути.

Признаки ʺсамопальнойʺ свечи:

• упаковка отсутствует или ее полиграфия с дефектами контуров;
• криво установлен цилиндрический электрод или его поверхность имеет изъяны;
• боковой электрод приварен криво, а его грани перекошены;
• на изоляторе свечи надпись смазана;
• слишком низкая цена.

Система зарядки генератора

1 –
блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки
карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания
и очистителя ветрового стекла (у колодок с другим числом
штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)


* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Чем грозят неисправности в зажигании?

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Виды электросхем

Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели.

Обрыв проводки Инжекторный мотор Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики. Поэтому любую проверку электроники начинают с проверки этого узла. И за это отвечают специальные датчики, которыми оснащен мотор: ДПКВ датчик положения коленчатого вала.

Отопитель следует собирать в обратном разборке порядку.

Отрегулируйте центральную заслонку. Использовать следует новые хомуты.

Обязательно следует отрегулировать ход заслонок. Схема ВАЗ старые версии Схема ВАЗ новые версии Тут нет датчика износа тормозных колодок раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках. В состав ваз инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей.

Если датчик реагирует на металл, значит, он исправен. Отрегулируйте центральную заслонку. Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Какие помогает решать задачи электрическая схема

Схема соединений стартера ваз , ваз , ваз А — втягивающая обмотка; Б — удерживающая обмотка; 1 — реле включения стартера; 2 — монтажный блок; 3 — выключатель зажигания; 4 — генератор; 5 — аккумуляторная батарея; 6 — стартер Рис. Можно отсоединять проводку аварийной сигнализации и лампу подсветки. Модификация автомобиля с карбюраторным двигателем ВАЗ, объемом 1,5 литра и мощностью 73,4 лошадиные силы.

Такая схема используется для выявления неисправности в монтажном автомобильном блоке. Годы производства — — в России, — — на Украине. Концевой выключатель огней включенной передачи заднего хода.
что потребуется чтобы поставить инжектор на ваз
