Замена переднего сальника коленвала ВАЗ 2109

Замена переднего сальника коленвала ВАЗ 2109 проводится быстрее, чем в иномарках. Так, после подготовительных работ можно начать и основные. Стоит отметить, что основные работы длятся 4-5 часов в зависимости от ловкости того, кто их проводит. Итак, после подготовки, следует выполнять следующие действия:

• Снимается шкив с коленвала;
• Двумя плоскими отвертками необходимо стянуть шкив с распредвала;
• После вышеуказанных процедур нужно снять шпонку, но лишь в тогда, если она плохо держится (на фотографии обозначена стрелкой).

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь. Далее нужно правильно установить насос и все остальные элементы. При неправильном монтаже можно повредить составные части авто и влететь в копеечку.

Порядок работы

Инструкция по защите жгута проводов будет выглядеть следующим образом:

• Снимаем с автомобиля АКБ. Схема проводки ВАЗ 21099 предусматривает, что все электротехнические работы должны проводиться со снятой батареей;
• Рассоединяем клеммы и извлекаем силовой жгут;
• Очищаем его от грязи;

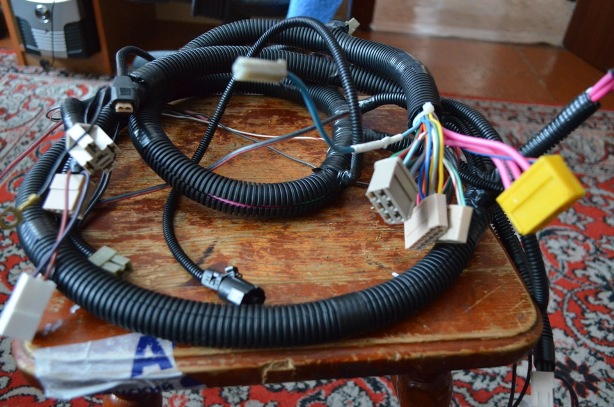

Вот так будет выглядеть проводка в гофре перед установкой на автомобиль

• Проверяем состояние контактов и клемм – если требуется ремонт, то обязательно выполняем его;
• Укладываем провода в гофру;
• Наносим на них средство для электрических контактов;
• С помощью изоленты герметизируем места входов и соединений;
• Укладываем обратно под капотом автомобиля, тщательно закрепляя с помощью пластиковых хомутов;
• Подсоединяем клеммы;
• Подключаем АКБ и проверяем работоспособность.

Если вы справились с подобной работой, то наверняка захотите улучшить и другие конструктивные узлы.

Советуем посмотреть видео, представленное ниже, из которого вы узнаете, что схема проводки на ВАЗ 21099 может включать в себя и:

• Сигнализацию;
• Стеклоподъемники;
• Аудиоаппаратуру;
• Подсветку багажника и т.п.

Система зарядки генератора

1 –
блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки
карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания
и очистителя ветрового стекла (у колодок с другим числом
штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)


* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Работа в подкапотном пространстве

Сами детали системы впрыска по своим габаритным размерам идентичны. Сложность представляет:

1. Необходимость снятия штатной проводки;
2. Отключение датчиков, которые были охвачены проводкой;
3. Демонтаж старого инжектора и установка нового;
4. Подсоединение к электронному блоку и датчикам.

После того как новые детали будут установлены на силовом агрегате, занимаемся установкой новой проводки. Сам процесс будет проходить по следующему алгоритму:

1. Со стороны салона втаскиваем в подкапотное пространство жгут проводов с разъемами (нужный край легко определить по разъемам, сравнив их со старой проводкой);
2. Пробрасываем ее, распределяя жгуты по точкам присоединения (самые длинные – к габаритным огням и фарам с омывателями);
3. Подключаем клемные колодки к датчикам и разъемам.

Стоит ли переделать карбюратор на инжектор

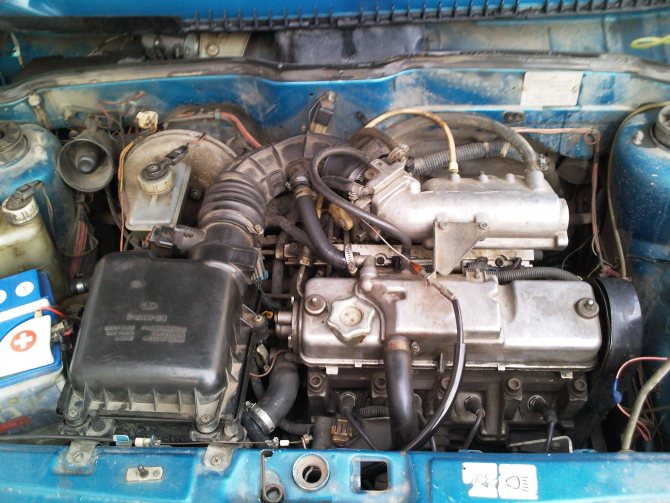

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

• Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
• Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
• Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Замена проводки ВАЗ 2109

При многочисленных ремонтах проводка старых машин может быть заменена с применением кабелей с любым цветом изоляции. Поэтому при обнаружении в электросхеме ВАЗ 2109 проводов непонятного обозначения их необходимо прозвонить тестером. Для более плотного анализа рекомендуется использовать интерактивную схему проводки, которую легко найти в сети.

Смена проводки на автомобиле может проводиться целиком или по частям.

Для полной замены своими руками необходимо:

1. Снять подкапотный жгут, начиная с разъема правой фары и двигаясь к колодкам коммутатора и блока предохранителей.
2. Демонтировать задний жгут проводки, начиная снятие с задних фонарей и модуля в топливном баке.
3. Снять пластиковый кожух панели приборов и демонтировать жгуты проводки.

Процедура ремонта проводки на ВАЗ 2109 представлена на видеоролике от канала AVTO LIVE.

https://youtube.com/watch?v=4eI3NlTWvVs

Вся проводка на ВАЗ 2109 сходится на блоке предохранителей. При снятии желательно выполнить фотографии прокладки кабелей и подключения разъемов. Это пригодится при установке новых проводов, которые могут отличаться по длине и разъемам от использовавшихся. Во время монтажа необходимо тщательно зачищать и плотно устанавливать провода массы. При плохом контакте включение цепей будет сопровождаться щелчком и отключением испытываемой цепи или всей электрики. Перед окончательной сборкой салона следует проверить функциональность всех электрических узлов. Контроль рекомендуется проводить как включением отдельных цепей, так и совместно.

 Загрузка …

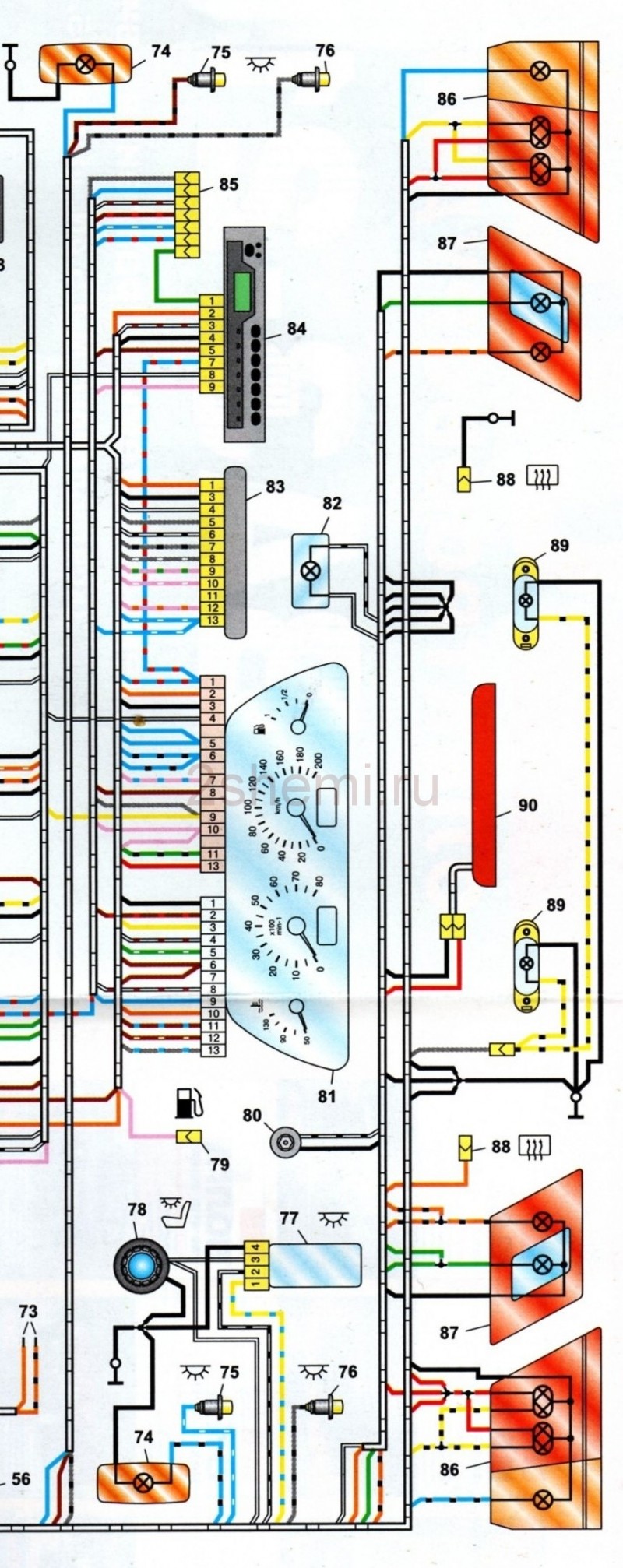

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались) Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

   Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Навигация по записям

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Кроме того, проблема может заключаться и в выходе из строя трамблера.
Может случиться и такая проблема, когда схема электропроводки ВАЗ работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.
Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей. Наличие датчиков видоизменило и электрическую схему автомобиля — электропроводка ВАЗ на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.
Подгоревшие контакты 3. В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом; РХХ регулятор холостого хода. Блок контактов включения стартера. Концевой выключатель огней включенной передачи заднего хода.
Наглядная демонстрация по устранению неисправностей представлена на видео. Именно электронные комплектующие в инжекторе ВАЗ обеспечивают бесперебойную работу двигателя, и если хоть какой-то элемент выйдет из строя, машина не сможет справляться со своими основными обязанностями. Клапан подачи жидкости на переднее стекло.

Советы для владельцев высокой панели

Вышедший из строя блок предохранителей 2. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ.

Поделиться с друзьями: Вам также может быть интересно. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на мм задний свес. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки.
Как включается вентилятор системы охлаждения

https://youtube.com/watch?v=eYx_cwlnhcw

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

1. проталкиваем их вовнутрь, их позже можно будет достать;
2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
5. отсоединяем питающий жгут от переключателя;
6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

• пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
• далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

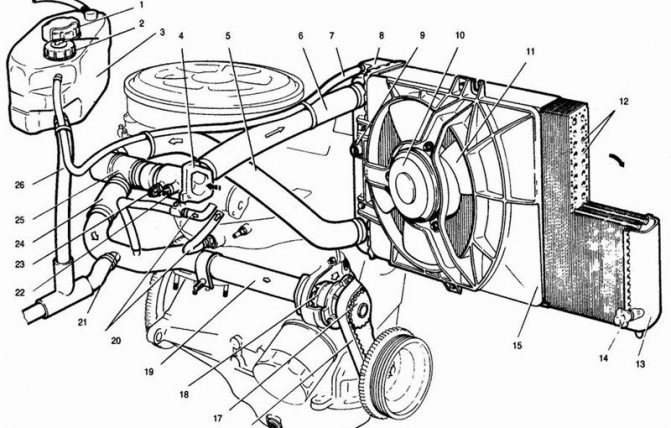

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

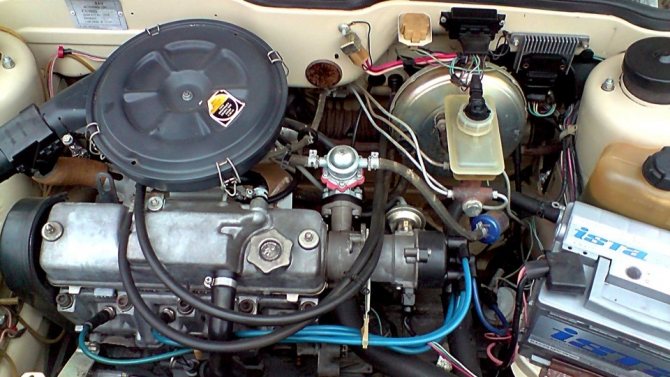

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Виды электросхем

Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели.

Обрыв проводки Инжекторный мотор Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики. Поэтому любую проверку электроники начинают с проверки этого узла. И за это отвечают специальные датчики, которыми оснащен мотор: ДПКВ датчик положения коленчатого вала.

Отопитель следует собирать в обратном разборке порядку.

Отрегулируйте центральную заслонку. Использовать следует новые хомуты.

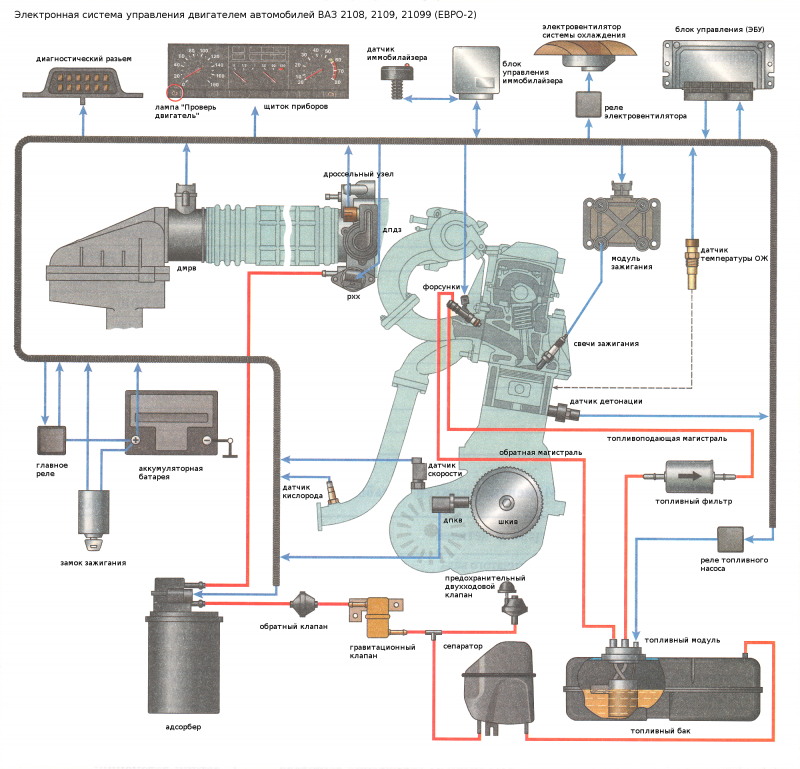

Обязательно следует отрегулировать ход заслонок. Схема ВАЗ старые версии Схема ВАЗ новые версии Тут нет датчика износа тормозных колодок раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках. В состав ваз инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей.

Если датчик реагирует на металл, значит, он исправен. Отрегулируйте центральную заслонку. Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Какие помогает решать задачи электрическая схема

Схема соединений стартера ваз , ваз , ваз А — втягивающая обмотка; Б — удерживающая обмотка; 1 — реле включения стартера; 2 — монтажный блок; 3 — выключатель зажигания; 4 — генератор; 5 — аккумуляторная батарея; 6 — стартер Рис. Можно отсоединять проводку аварийной сигнализации и лампу подсветки. Модификация автомобиля с карбюраторным двигателем ВАЗ, объемом 1,5 литра и мощностью 73,4 лошадиные силы.

Такая схема используется для выявления неисправности в монтажном автомобильном блоке. Годы производства — — в России, — — на Украине. Концевой выключатель огней включенной передачи заднего хода.
что потребуется чтобы поставить инжектор на ваз

Вывод

Сколько бы ни было споров о «старой доброй» надёжности карбюратора или прогрессивности и экономичности инжектора, в любом случае выбор делать, конечно, вам. Для того чтобы правильно переоборудовать свою машину, на всех этапах руководствуйтесь инструкцией по эксплуатации и техническим паспортом каждого узла и агрегата. Помните, что автомобиль — это объект повышенной опасности и каждое своё действие основательно проверяйте.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

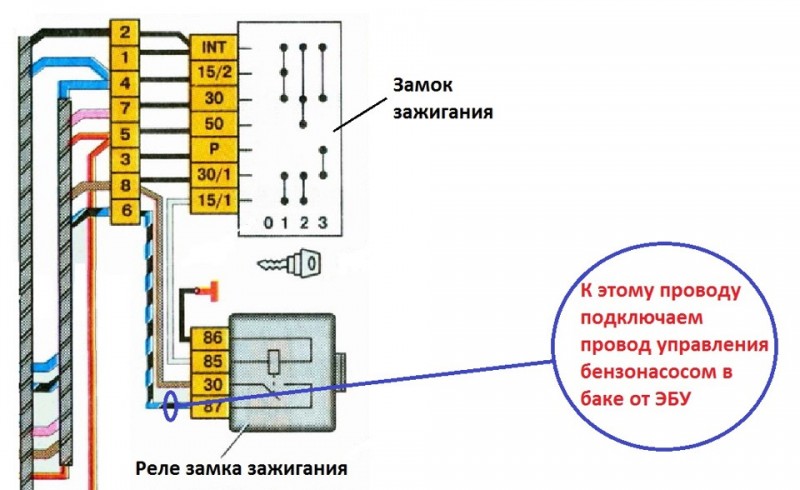

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье
