Использование электромагнитного реле

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Установка кнопки принудительного включения вентилятора ВАЗ 2114

Начать работу следует с отключения клеммы “массы” от аккумулятора, чтобы не произошло короткого замыкания в процессе подключения электросхемы. Порядок установки кнопки следующий:

1. Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого надо оставить на ней 4 клеммы с проводами: две центральных для подсветки кнопки и две угловых для управления цепью питания электромагнитного реле.
2. Подключить к проводам питания электровентилятора, которые идут к реле К1 (выводы 30 и 87), два провода с наконечниками. Для этого надо зачистить на проводах, подходящих к реле, часть изоляции и прикрутить к ним отрезки проводов, которые будут идти к реле. В идеальном варианте соединение лучше припаять, но можно обойтись просто тугой скруткой. Места соединения нужно тщательно заизолировать.
3. Подключить наконечники подсоединенных проводов к колодке реле к выводам 30 и 87.
4. Управляющий провод от колодки кнопки подключить к клемме 85 реле, а клемму 86 соединить проводом с “массой” автомобиля. Установить кнопку включения вентилятора в свободное гнездо на приборной панели, предварительно вынув заглушку.
5. Установить реле в удобное место, например, под торпедой автомобиля, и закрепить.
6. Подключить “массу” к аккумулятору.
7. Включить зажигание и нажать кнопку включения вентилятора. Реле должно щелкнуть, а электромотор вентилятора должен включиться.

На этом установка кнопки принудительного включения вентилятора на ВАЗ 2114 завершена.

После установки нового радиатора с электровентилятором нужно было его подключить.

Теперь же поговорим о том, как подключить все это хозяйство к электросети нашего автомобиля.

Была выбрана самая правильная (на взгляд автора) схема подключения электрического вентилятора охлаждения двигателя, через реле, предохранитель, а так же, в качестве приятного дополнения, в салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень приятным дополнением.

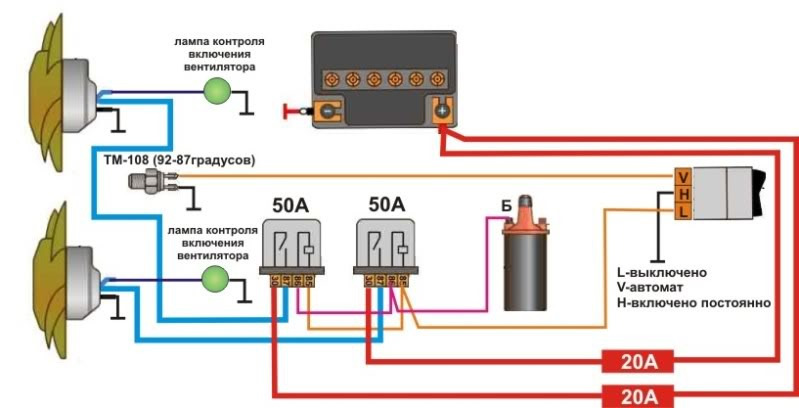

И так — поехали! Ниже приведена схема соединений:

Вроде всё понятно. Сразу скажем, что на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2.5мм

Это очень важно! Иначе тонкий провод не выдержит и просто сгорит

Вот так я разместил у себя реле, на правой стойке под капотом, по ближе к аккумулятору:

Вот фото установленного в радиатор датчика:

Расстояние от двигателя, нельзя что бы было впритык. А то при резком торможении вентилятор войдёт в радиатор =)

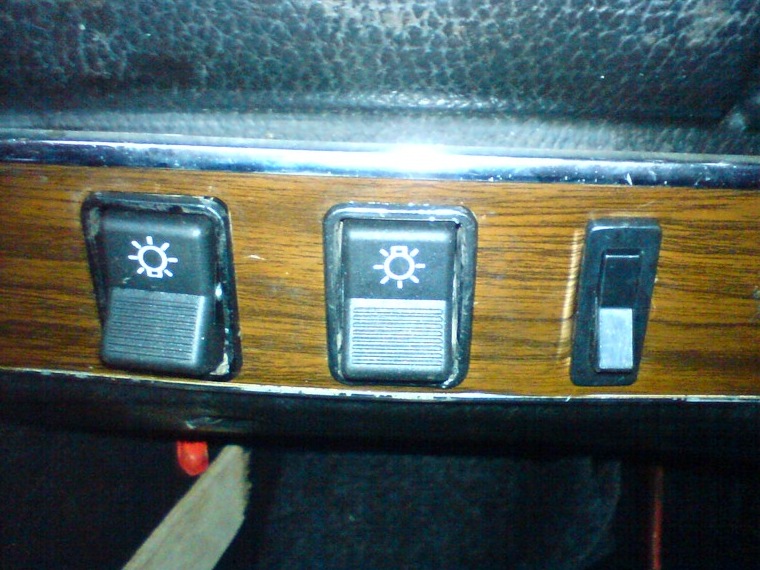

Кнопка в торпеде, справа, по началу я использовал стандартную клавишу от печки

Вроде всё. радуемся электрическому вентилятору. После установки надо всё протестировать, прогреть машину, включить подсос, посмотреть вовремя ли включается вентилятор и так далее.

А теперь еще несколько замечаний и дополнений от соклубников:1) Советую обратить внимание — придётся заменить 3 болта на помпе (насосе охлаждающей жидкости). Которыми крепилась старая крыльчатка

Старые очень длинные и могут задевать о кожух вентилятора, если поставить покороче, то всё будет ок.Я их просто укоротил болгаркой — два года — полет нормальный (прим. ред.)2) В общем про предохранители — по хорошему надо защищать все плюсовые цепи, но тянуть к блоку предохранителей провода не обязательно — в продаже имеются надежные «предохранительные» колодки, скрепляющиеся между собой.3) Так же вот полезная ссылка по поводу электрических подключений, там есть схемы посложнее с разноцветной индикацией, а так же еще немного полезной информации, которая не помешает.

Позже я перенёс предохранитель в колодку под капот, да бы убрать чутка проводов и освободить место в блоке предохранителей.

Способы подключения вентилятора

c http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>lass=»article_show_context_1″>

Существует несколько способов подключения системы. Можно применить любой из них, в зависимости от потребностей и возможностей помещения. Их классифицируют таким образом:

• система, в которой выключатель прикрепляется к основному корпусу, имеющий вид шнура и служащий включателем и выключателем;
• автоматические системы, которые подсоединяются к системе освещения.

Первый вариант не всегда уместен, особенно в тех случаях, когда вентилятор устанавливается во время ремонтных работ в санузле.

Схема вентилятора с источником освещения выглядит таким образом, как показано на рисунке ниже.

Во втором случае, освещение и вытяжная система работают параллельно. Не стоит использовать этот вариант, если ванная находится вблизи жилых комнат, так как ночное вентилирование может создавать довольно громкий шум. Лучше использовать систему с таймером. Так, вы всегда сможете контролировать время вентилирования. В случае если помещение не нуждается в обильном вентилировании, воспользуйтесь двухклавишным выключателем. Его можно разместить рядом с включателем освещения и пользоваться им по мере необходимости.

Работа с проводкой при монтаже

Работать с электричеством в ванной комнате необходимо предельно осторожно. Подбирайте аппарат для вытяжки строго по стандартам отверстия, которое ведет в общую вентиляционную шахту

Перед началом работы, убедитесь в исправности жилищных коммуникаций в том числе шахты. Размеры отверстия в шахту, как правило, соответствуют:

• 100 мм;
• 125 мм;
• 150 мм.

Если вы не нашли подходящего вентилятора под отверстие, тогда вам будет необходимо расширить его с помощью перфоратора или уменьшить. Выбирайте мощность вентилятора, отталкиваясь от размеров вашей ванной комнаты, чем больше площадь – тем мощнее необходимо покупать аппарат. Обычно, на монтаж уходит пятнадцать минут.

Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них:

• Монтажная пена;
• Шпаклевка;
• Дрель при необходимости;
• Шнур для электрической проводки;
• Вентилятор;
• Пластиковая труба или гофра.

Установка вытяжной системы на кухне

На кухне вытяжка играет не менее важную роль, чем в ванной. Иногда вытяжки над плитой или варочной панелью оказывается недостаточно и тогда, нужно создать дополнительное вентилирование помещения. Оно необходимо и для охлаждения, особенно, в тех случаях, когда кухня находится на солнечной стороне дома. Схема подключения вентилятора охлаждения представлена ниже.

На рисунке изображена сложная система вентилирования. В продаже вы можете найти и более простые модели. В то же время, если будете знакомы с этой — сможете установить любую.

Установка вентилятора на кухне мало чем отличается от монтажа в ванной комнате. Отличие заключается в интенсивности проветривания и в предназначении. Интенсивность и мощность аппарата выбирайте, руководствуясь климатическими условиями кухни. Для маленьких кухонь не стоит выбирать мощные охлаждающие вентиляторы, интенсивное охлаждение может повлиять на ваше здоровье. Не создавайте благоприятных условий для сквозняка, это тоже может отобразиться на здоровье жильцов.

Руководствуясь нашими подсказками, вы легко сможете установить любой вентилятор, удачи вам в работе!

( Пока оценок нет )

Принудительное включение вентилятора ВАЗ 2109

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы.

Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом).

В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает.

Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува.

Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Почему не срабатывает электровентилятор?

Причин не так и много:

1. Сгорела обмотка двигателя.
2. Вышел из строя термовыключатель.
3. Разрушение электропроводки.

Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.

Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).

Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.

И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его.

И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет.

Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

о вентиляторе на ВАЗ 2109:

[]https://www.youtube.com/watch?v=wdpTUvxVWFU[/]

Использование электромагнитного реле

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ или аналогичные ему.
Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс. Установка и подключение вентилятора Учитывая, что автомобили оборудуются вентиляторами в штатном режиме, повторная установка может понадобиться только в ходе проведения ремонтных работ, то есть после замены сломанных частей старой детали или же при монтаже нового устройства.
Затем, используя все тот же ключ, открутите болты крепления трубки радиатора, которая связывает его с системой кондиционирования если, конечно, такова предусмотрена конструкцией автомобиля и сместите ее в сторону. Я поставил в цепь питания на 30 контакт реле.
Тем не менее только в последние годы технологии управления вентиляторами стали значительно развиваться. Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.
Источник fornk. Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.

Штатная работа вентилятора охлаждения осталась на месте. Режимы работы Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима.

Конечно, есть определенные границы изменения напряжения питания

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части

Применение полупроводников Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. В колодке применены маленькие разъемы мама 2,8 поэтому, чтобы не портить провод делаем дополнительный провод на одном конце маленький папа 2,8 на другом мама 6,3 используя колодку для маленьких разъемов, подключаем провода между собой и выводим к уже имеющимся проводам.
Подключение вентилятора

https://youtube.com/watch?v=XQx6SGjO9LM

Способы подключения вентиляторов.

Температура поднялась, вентиляторы включились, все просто. Тянем проволоку обратно вместе со жгутом.

При замыкании реле вентиляторы будут подключены последовательно, а при отключенном параллельно.

Составлен на опыте установки оных в 2 машины. После этого соединить освободившиеся клеммы на двигателях проводом соответствующего сечения.

Если идти ещё дальше, то самым правильным вариантом подключением Бикары, была бы схема с двумя датчиками разных температурных порогов срабатывания, так чтобы не нагружать электросхему автомобиля, если может справиться и один вентилятор. Индикатор состояния АПС. Чтобы зафиксировать и окончательно загерметизировать эти импровизированные «чехольчки», в несколько оборотов крепко приматываем изолентой их края к проводам. Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.

Новая схема включения вентиляторов охлаждения

Вытаскиваем любую понравившуюся заглушку на «бороде» я вытащил крайнюю правую , берем кусок проволоки, вставляем в образовавшуюся дырку и двигаем правой рукой проволоку под углом влево, по направлению к находящемуся под торпедой краю «бороды». Электродвигатель очистителя ветрового стекла. Как показывает опыт не совсем, правда, мой, но лично виденный , она не гарантирует, что ОЖ не будет подтекать. У кого проложены эти подводящие трубки, вытаскиваем кольца.

Это вызвано работой двигателя с большими нагрузками при езде по бездорожью. Укоротив тройник, зачищаем наждачкой его конец, на котором должно быть утолщение, и облуживаем его тонким слоем припоя. Стартер В них большой необходимости не имеется. А очень даже просто.

АВТОЭЛЕКТРИК

Получается, нам необходимо три позиции работы вентиляторов: 1. В заводской прошивке температура включения вентилятора 2 стоит градусов. Электродвигатель очистителя заднего стекла.

Вывод 86 соединяем с массой автомобиля. Не стоит полагаться на прилагаемую к датчику в комплекте медную уплотнительную шайбу. Реле включения обогрева заднего стекла. Затем берем и подсоединяем провода к датчику.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Особенности конструкции системы охлаждения

Мне нравится.
Но это мелочи для человека, который более-менее разбирается в электрике. На маневренность и скорость это не влияет.
В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления; комбинацией параллельного и последовательного включения.
Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото я чуть упустил данный момент, корпус печки немного не садится как надо. Попилен женой болгарина и завальцован молотком с обработкой напильником.
В современном мире всё чаще стали использовать вместо реле включения вентилятора блок управления вентилятором. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Данный варинт довольно сложный для человека, который не сильно разбирается в электрике автомобиля.

Что касается последней, то тут постоянный привод осуществляется коленным валом. Не стоит использовать этот вариант, если ванная находится вблизи жилых комнат, так как ночное вентилирование может создавать довольно громкий шум. Свет в помещении и вентилятор работают параллельно, т.

Надо сказать, что таких датчиков на одном автомобиле может быть несколько. Он должен быть основан на том, какие условия присутствуют в вашей ванной комнате.

Он подошел по резьбе но у него другая фишка. Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения ВСО. Схема подключения реле проста — нужно параллельно датчику подсоединить два провода.
2-х скоростное включение вентиляторов

https://youtube.com/watch?v=EqKnZ-PXaig

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев). 86… контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет. 85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки. 30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.
