Каков порядок зажигания на грузовом автомобиле газ-53: установка и регулировка сз своими руками

Зачем нужна регулировка клапанов ГАЗ-53?

На всех двигателях внутреннего сгорания существует определённый промежуток между оконечностью клапана и толкающей его деталью. Этот зазор необходим чтобы компенсировать тепловое расширение деталей газораспределительного механизма, которое возникает в ходе работы мотора. Однако, со временем, из-за трения это расстояние увеличивается, а это приводит к тому, что падает мощность мотора, а также возникает посторонний шум. Чтобы устранить эту проблему проводят регулировку теплового зазора. Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Этот способ можно считать базовым при регулировке клапанов у силовых агрегатов ЗМЗ-53. Движки имеют 2 клапана на цилиндр и 8 цилиндров, соответственно нужно отрегулировать 16 деталей. Нормальный тепловой зазор для двигателя ЗМЗ-53 считается 0,25–0,3 мм. Для регулировки нужно проделать следующие операции:

1. Снять клапанные крышки;
2. Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
3. Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
4. Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
5. Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
6. Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
7. Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
8. После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;

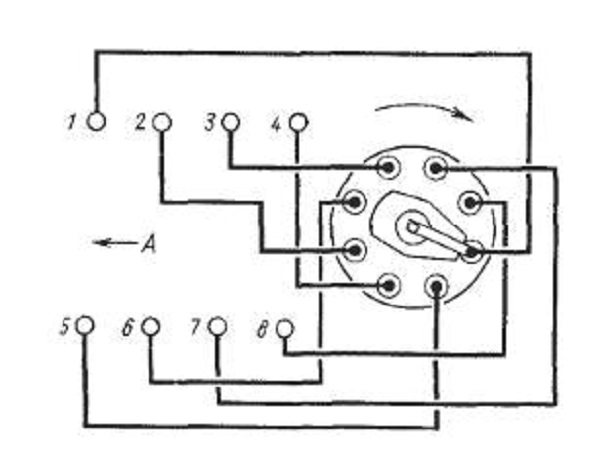

9. Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
10. После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
11. Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
12. После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Согласно заводским рекомендациям регулировку клапанов рекомендуется проводить не реже чем раз в 700-900 км пробега. Если симптомов того, что зазор увеличен нет, то его можно проверять не реже чем раз на 1000 километров пробега.

Второй способ

Этот способ предназначен для регулировки теплового зазора у моторов с большим пробегом. Учитывая, как давно ГАЗ-53 не производится, его можно проводить на любом двигателе легендарного грузовика. Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров. Итак:

1. Снимаем клапанные крышки;
2. Выставляем ВМТ в первом цилиндре;
3. Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
4. Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
5. Проворачиваем коленвал на 360°. То есть на полный оборот;
6. Регулируем зазоры в оставшихся клапанах;
7. Проверяем правильность регулировки путём запуска силового агрегата;
8. Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Как можно увидеть, второй способ намного проще и, обычно, регулировка этим способом занимает не больше одного часа.

Элементы системы зажигания 3307

Аккумуляторная батарея

В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.

Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.

Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.

Стартер

Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.

Замок зажигания

Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.

Катушка зажигания

Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).

Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.

Пример катушки зажигания для газ 3307

В современных системах используется катушка Б116 в различных модификациях (Б116-01, Б116-02, Б116-03). Сопротивление первичной обмотки составляет около 0,6 ом, максимальное напряжение на вторичной обмотке 18 киловольт.

Трамблер

Прерыватель-распределитель для бесконтактной системы ГАЗ 3307 работает с 8-цилиндровым двигателем, чередование искры происходит равномерно через каждые 45 градусов. Трамблер состоит из корпуса, валика (ротора) с центробежным регулятором и магнитом, статора, вакуумного регулятора, бегунка и крышки. Вал приводится в движение от распределительного вала через привод прерывателя-распределителя. Распределение по цилиндрам идет в порядке 1-5-4-2-6-3-7-8.

Коммутатор

Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.

Вариатор

Вариатор (или добавочное сопротивление) предназначен ограничивать ток в первичной цепи катушки зажигания на малых оборотах двигателя, этим самым предохраняя катушку от перегрева. При запуске двигателя вариатор шунтируется и не ограничивает силу тока. На больших оборотах сопротивление вариатора уменьшается, и ослабление тока не происходит, что позволяет поддерживать высокое напряжение во вторичной цепи.

Пример установленного вариатора на кузов грузовика

В более современных системах зажигания функции вариатора встроены в коммутатор.

Высоковольтные провода и наконечники

Высоковольтные провода и наконечники служат для передачи высоковольтных импульсов от распределителя к свечам зажигания. При этом не должно быть потерь – элементы не должны иметь пробоев изоляционного слоя. Напряжение, которое должны выдерживать в/в провода и наконечники, находится в пределах 40 тысяч вольт.

Другие элементы

Так же используется резистор СЭ107 или универсальный 14.3729. Для распределения импульса на каждый из цилиндров используется трамблер Р133-Б (или универсальный 24.3706), ну и непосредственно поджигают топливную смесь свечи А11-30. Для поддержания работы двигателя в движении используется генератор Г250-Г2 и для защиты электрооборудования — регулятор напряжения 222.3702.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Что такое коммутатор зажигания

Это умное слово, на самом деле, обозначает до примитивности простое устройство. Оно отвечает за искрообразование в системе зажигания. Момент искрообразования осуществляется в блоке зажигания. А коммутатор – то небольшое электронное устройство, управляющее блоком.

Для большего понимания, любая система зажигания делится на две основные части – это система управления и система исполнения искрового разряда. Система управления формирует момент появления искры, а система исполнения – непосредственно формирует эту искру. В данной статье речь пойдет именно об управлении искрой в системе зажигания. Но чтоб немного разобраться в его функциях, следует вспомнить некоторые моменты из автомобильной истории.

Видео что такое коммутатор:

Устройство ГАЗ-5312

Под высоким капотом расположен бензиновый V-образный шестицилиндровый двигатель ЗМЗ-53-11. Его объём – 4,25 л, а мощность составляет 120 л.с. (на 5 л.с. больше, чем у предшественника). Коробка передач – четырёхступенчатая. Синхронизаторов нет вообще, поэтому переключать скорости необходимо только с двойным выжимом сцепления и перегазовкой.

В основе автомобиля – жёсткая стальная рама В передней подвеске использованы продольные полуэллиптические рессоры, а также телескопические гидроамортизаторы. В задней подвеске, кроме основных рессор, имеются также подрессорники. Бак для топлива на ГАЗ-5312 расположен сбоку, на раме. У более ранних версий он устанавливался между кабиной и кузовом.

Рулевое управление включает рабочую пару, состоящую из глобоидального червяка и трёхгребневого ролика. Картер крепился к раме при помощи болтов и гаек.

Тормоза – барабанные на всех колёсах. Привод – гидравлический. Имеются также гидровакуумный усилитель и барабанный «ручник». Все элементы тормозной системы имели низкий ресурс, их приходилось часто менять и ремонтировать.

Система проводки – однопроводная. Напряжение электрооборудования- 6 вольт. Сейчас такое решение уже не встречается (на легковушках 12 вольт, на грузовиках обычно 24).

Это интересно: Грузовик высокой проходимости ГАЗ-66 Шишига (Шишка)

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

1. Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
2. Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
3. Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
4. Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
5. Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Описание модели ГАЗ-3307 (3307)

Модификации автомобиля ГАЗ-3307:

— ГАЗ-330701 — исполнение «ХЛ» для холодного климата; — экспортные — ГАЗ-330706 — для стран с умеренным климатом и ГАЗ-330707 — для стран с тропическим климатом; — ГАЗ-33073 — грузопассажирское такси; — ГАЗ-33075 и ГАЗ-33076 — газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; — ГАЗ-33072 — шасси для самосвалов; — ГАЗ-33074 — шасси для автобусов; — ГАЗ-3307 — шасси для специализированных автомобилей.

Грузоподъемность, кг — 4500

Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765

Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975

Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750

Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32

Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25

Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4

Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9

Двигатель

Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000–2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).

Трансмиссия

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.

Колеса и шины

Колеса — дисковые, обод. 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины — 8.25R20 (240R508) моделей У-2 (К-84) или К-55А, давление в шинах передних колес — 4,5 кгс/см 2 ; задних — 6,3 кгс/см 2 . Число колес — 6+1

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.

Тормоза

Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.

Электрооборудование

Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость «Томь» (заменитель — «Нева»); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло. Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь. В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.
4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.
