Покупая недорогую одностороннюю сигнализацию, большинство автовладельцев собираются устанавливать ее самостоятельно. АPS 1500, как и APS 2400, считается одной из самых простых и понятных систем, установить которую под силу любому водителю, даже слабо разбирающемуся в автомобильной электрике. Благодаря точной и подробной инструкции автосигнализация sheriff aps 2400, подключение обычно происходит без проблем.

Владельцам автомобилей марки Ваз необходимо учитывать некоторые нюансы, характерные для этих машин.

• Начать установку лучше всего с монтажа блока. В автомобилях ВАЗ к нему должен подходить постоянный «+». Подключение центрального блока необходимо производить через предохранитель
• Световой сигнал лучше подключить на указатели поворотов, а не на габариты, как советует схема
• Подключая отрицательный триггер дверей к автомобилю ВАЗ 2108-2109, 2110 и модификаций, необходимо руководствоваться схемой, которая прилагается к инструкции по автосигнализации АPS

Инструкция к сигнализациям АPS

Производитель охранных систем АPS обязательно прилагает инструкцию к каждому набору сигнализации. Есть инструкция со схемой подключения в АPS 1500 и Sheriff APS 2400.
Из этого мануала владелец транспортного средства может узнать следующее:

• Как включить и как отключить охрану
• Что обозначают световые и звуковые сигналы сигнализации
• Как управлять программируемыми функциями
• Как использовать кнопку Валет
• Принцип работы режимов «Паника» и «Антиограбление»

Отдельным разделом выделена инструкция по установке, которая поэтапно разъясняет как установить автосигнализации sheriff aps 2400 и АPS 1500

Особенности охранной системы от A.P.S

Автосигнализация aps 5000 создана производителем с учетом российских дорожных условий. Она отличается стабильной работой и простотой, что обеспечивается применением процессора Microchip. Установку такой системы можно произвести на любой автомобиль практически без исключений, а техническое обеспечение позволяет выполнять все необходимые охранные функции.

Стандартный набор сигнализации включает в себя:

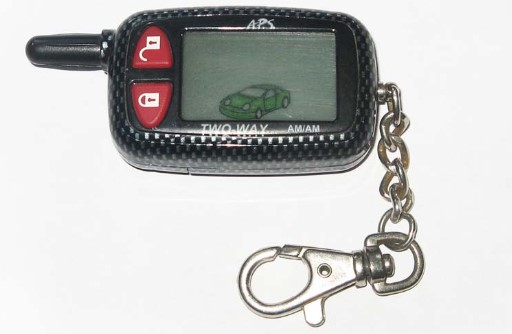

• брелок автосигнализации aps 5000 с 4-мя кнопками, двухсторонней связью и диодной подсветкой
• Динамически изменяемый код Keeloq
• Простая антиугонная система «Anti-Carjacking»
• датчик удара, реагирующий на звук
• 6-тональный колокол с возможностью выбора тональности
• Возможность установки третьей цепи для блокировки силового агрегата
• Управление приводами дверей при помощи вмонтированного реле
• Наличие «вежливой подсветки» транспортного средства
• Переключатель Valet, позволяющий снять сигнализацию в аварийном режиме и осуществить программирование
• Индикатор СИД, который указывает на наличие связи
• Режим «Паника»
• Установка охраны беззвучно
• Автоматическая установка охраны и таймер включения/отключения системы.
• Отключение режима тревоги за два этапа
• Наличие канала для подсоединения багажника, люка и другого дополнительного оборудования

Чтоб батарея передатчика долгое время не разряжалась, производители предусмотрели режим энергосбережения, а указание на сбой системы позволит определить что именно вызвало неполадки.

Кроме стандартных функций, сигнализация снабжена несколькими вариантами программирования. С помощью специальной кнопки Valet возможно создать пассивную охрану дверей и блокировку двигателя, которая не дает угнать машину после взлома, автоматическое включение охраны при заведенном двигателе и другие возможности.

Каждый водитель сам выбирает функцию, которая ему наиболее полезна и удобна в каждодневном использовании. О том, как самостоятельно программировать систему описывает подробная инструкция автосигнализации aps 5000.

Страница 8

Индикатор включения/выключенияавтоматического запуска по температуре с установкой значений температуры автозапуска.

Индикатор включения/выключенияпериодического таймера автоматического запуска с установкой параметров интервалов включения автозапуска.

Индикатор состояния дверей:

— включенно (двери заблокированы)

при включенном зажигании или врежиме «Valet» (сервисный режим).

— выключенно (двери разблокирова

ны) при включенном зажиганииили в режиме «Valet» (сервисныйрежим).

Индикатор выполнения команд системой. Мигает фарами.

Индикатор срабатывания концевикакапота. Мигает при срабатыванииконцевика капота в режиме «Охрана» или при постановке на охрану с открытым капотом.

Индикатор работы концевиков дверей. Пиктограмма двери мигает присрабатывании системы от концевыхвыключателей дверей или при постановке на охрану с обходом неисправных (неготовых) дверных концевиков.

Индикатор срабатывания концевикабагажника. Мигает при срабатывании концевика багажника в режиме«Охрана» или при постановке на охрану с открытым багажником.

В инструкции, которая прилагается к сигнализации, есть раздел, который непременно нужно прочитать. Это «Ручная установка сигнализации на охрану», а так же «Ручное выключение охранной системы», в которых очень подробно рассказывается о том, как вручную включать или отключать систему защиты, проводить ее ремонт, и т.д.

Модели

Модели марки A.P.S сигнализации много. Но самые популярные из них вот эти:

1. АПС 3900. Данная модель относится к недорогим. Имеет двухстороннюю связь. Контролирует 5 зон защиты. Пульт без дисплея. Канал для передачи данных имеет защитный динамический (постоянно меняющийся) код. При заведенном двигателе есть опция охраны.
2. АПС 3800. Основные характеристики как модели 3900. Только 3800 берет под контроль 6 зон защиты. Эта модель подходит для ДВС с трубонаддувом.
3. АПС 3700. Пульт без дисплея. Имеется дополнительных 12 опций, по сравнению с предыдущими моделями.
4. АПС 7100. Эта модель стоит дороже и покупают ее обычно для автомобилей бизнес класса. Имеет опцию интеллектуальной защиты. Отключение охраны в автомобиле осуществляется двухшаговым алгоритмом.
5. АПС 5200. Дешевле, чем модель 7100, но имеет функцию Anti-Hi-Jack. Контролер удара двухуровневый. Имеется пассивный иммобилайзер, который оснащен встроенным адаптером обратной связи.
6. APS 7000. Распространенная модель марки АПС. В системе есть защита от сканирования. и перехвата кода сигнализации кодграббером. Имеется двухстороння связь с механизмом блокировки ДВС. Контроль удара двухзонный.
7. APS 7200. Тоже имеет защиту от воров, от сканирования и перехвата цифрового сигнала. Есть режим «Турботаймер».
8. APS 2300. Пульт имеет всего две кнопки и опцию кодирования Keeloq. В комплект этой сигнализации входит сирена, можно настроить разные тона звучания.
9. A.P.S. 2500. Тоже можно программировать разные звуки оповещения в случае срабатывания сигнализации.
10. APS 2650. Средняя стоимость. Имеется динамический код и двухуровневый контролер удара.
11. APS 2350. Простая модель, очень распространенная, потому что недорогая и имеет все основные функции.
12. APS 1650. Пульт тонкий. Что еще сказать. Также можно настроить опции под себя.
13. APS 1500. Эта модель дорогая, соответственно и охрана автомобиля имеет чуть-чуть большую степень защиты.

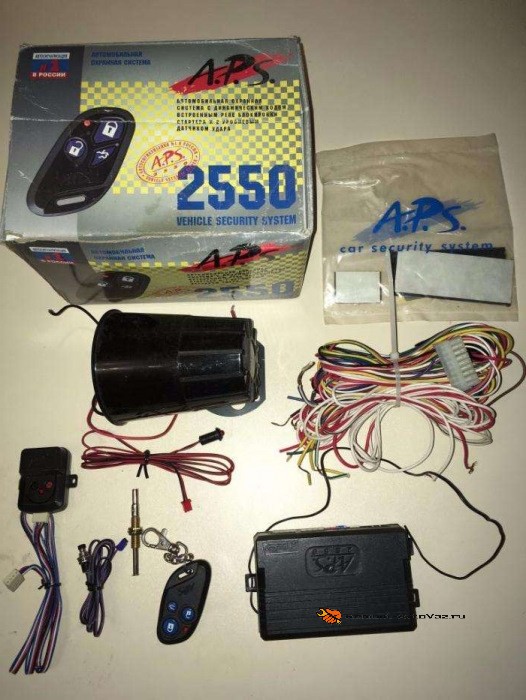

Комплектация

Описание деталей и элементов, входящих в комплект поставки противоугонных систем APS:

1. Основной модуль, оснащенный микропроцессором. В устройство входит плата, оборудованная встроенными датчиками и реле блокировки электроцепей стартерного механизма и управления замками дверей.
2. Сенсорный контроллер с возможностью регулировки параметра чувствительности. Устройство определяет физические воздействия на кузов в двух зонах — предупредительной и тревожной.
3. Кнопочный переключатель для активации технического режима обслуживания автосигнализации.
4. Основной коммуникатор, оборудованный четырьмя клавишами. На главном брелоке предусмотрена функция двусторонней связи, которая осуществляется через дисплей.
5. Запасной пульт. Устройство не снабжено экраном, поэтому система оповещения в нем не предусмотрена.
6. Светодиодный элемент для определения состояния охранного комплекса.
7. Сирена многотонального типа.
8. Жгут с кабелями для подсоединения всех компонентов сигнализации.
9. Диодные элементы.
10. Один концевой выключатель (триггер) для установки на капот либо багажник. Первый вариант более предпочтительный, поскольку в моторном отсеке располагаются основные узлы транспортного средства (ТС).
11. Наклейки для лобового стекла машины.
12. Гарантийный талон.
13. Сервисное руководство по монтажу и эксплуатации. В документации указаны все нюансы, позволяющие правильно подключать и настраивать работу сигнализации.
14. Упаковочная коробка.

Важно знать

Поскольку в комплект поставки не входят триггеры для дверей, эти элементы приобретаются дополнительно перед установкой.

Видео: обзор комплектации системы APS 3800

Канал «Распаковка Автотоваров» в своем ролике представил комплект поставки автомобильной сигнализации на примере модели 3800.

Преимущества Sheriff APS-35 pro. Что привлекает покупателя

Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.

В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:

Руководство по эксплуатации и установке

Рассмотрим процесс установки и настройки сигналки на примере модели 1500.

Для A.P.S. 1500 инструкция по установке выглядит следующим образом:

В первую очередь следует определиться с местом монтажа блока управления. Лучше всего его будет поставить в салоне, за панелью приборов. Это место лучше выбрать потому, что оно наиболее защищено от злоумышленника, а также потому, что здесь на блок не будет воздействовать влага или высокие температуры.
Установка сирены производится в подкапотном отсеке. Сирену необходимо монтировать таким образом, чтобы доступ был наиболее затрудненным, причем не только из-под капота, но и со стороны днища. На сирену также не должны воздействовать высокие температуры и влага, поэтому установите ее подальше от блока цилиндров мотора.
Что касается контроллера удара, то его монтаж осуществляется на внутренней поверхности кузов, в салоне автомобиля. Как показывает практика, для того, чтобы датчик срабатывал максимально точно, его желательно установить ближе к осевой линии транспортного средства. Также помните и о том, что к регулировочным элементам контроллера у вас должен быть свободный доступ, поскольку этот датчик в любом случае придется настраивать.
После того, как эти элементы будут установлены, приступаем к монтажу концевых выключателей, которые монтируются на дверях авто, а также двери багажника и капоте. Их место монтажа нужно подобрать так, чтобы на концевики не воздействовала влага
Кроме того, при монтаже обратите внимание на наличие свободного хода штока, этот показатель должен составлять 6 мм. Этот момент очень важен, поскольку если он не будет соблюден, противоугонная система может срабатывать без причин.
Далее, производится монтаж антенного адаптера
Как показывает практика, для того, чтобы обеспечить наиболее оптимальный радиус работы пультов, адаптер следует ставить на ветровом стекле, как можно выше

Но при этом учитывайте тот факт, что адаптер должен быть установлен на расстоянии не меньше 5 сантиметров от металлических элементов кузова, в противном случае это может стать причиной помех.
Не менее важно продумать место размещения сервисной кнопки Valet. Ее нужно установить таким образом, чтобы она была скрыта от глаз потенциального злоумышленника, но при этом так, чтоб автовладелец мог иметь свободный доступ к ней.
Диодный индикатор, свидетельствующий о состоянии противоугонной системы, нужно ставить таким образом, чтобы он был виден всем

Это позволит сразу же обозначить тот факт, что автомобиль находится под охраной.

Оригинальная схема подключения противоугонной системы A.P.S., которая идет в комплекте к сигналке Как активировать режим паники? Данный режим активируется путем одновременного нажатия двух кнопок на брелоке, при этом зажигания автомобиля должно быть отключено. Когда этот режим включается, сирена сигналки будет звучать без перерыва, при этом будет моргать световая сигнализация. В том случае, если режим паники активируется, если автомобиль не находится под охраной, то в данном случае сигналка сразу же осуществляет блокировку силового агрегата.

Чтобы отключить эту функцию, достаточно нажать на любую клавишу брелока. Активация данной функции актуальна, если автомобиль «ночует» на улице, а будучи дома вы увидели, что рядом с вашей машиной находятся неизвестные и подозрительные лица.

Как включить пассивную постановку автомобиля на охрану:

1. Вам необходимо отключить зажигание и закрыть все двери. Когда все двери будут заперты, диодный индикатор будет быстро моргать, таким образом демонстрируя то, что начался отсчет времени перед тем, как машина станет на охрану. Спустя полминуты должен раздаться один сигнал сирены, что является свидетельством того, что сигналка заблокировала стартерное устройство, а также двигатель.
2. Чтобы произвести деактивацию данной опции, нужно отключить зажигание и на протяжении трех секунд зажать левую большую кнопку датчика. Удерживайте ее до того момента, пока не сработает сирена — он должна издать один короткий сигнал.

Цена вопроса

Как мы уже сказали выше, модельный ряд сигнализация A.P.S. делится на бюджетные противоугонные системы, модели средней ценовой категории, а также устройства, относящиеся к бизнес-классу. Соответственно, их стоимость будет совершенно разной. Цена на противоугонную систему зависит не только от модели, но и от магазина, в котором вы ее покупаете.

В среднем стоимость автосигнализаций A.P.S. следующая:

1. Модель A.P.S. 2700 (цена — около 1400 рублей)

2. Сигналка A.P.S. 7200 (цена — около 3 тысяч рублей)

3. Модель A.P.S. 5100 (цена — примерно 2700 рублей)

APS 2550 — основные функции системы

Сигнализация укомплектована всем необходимым для надежной охраны автомобиля от взлома и угона.

Стандартные функции этой системы включают в себя:

• Оповещение владельца о возможной опасности с помощью сирены и световых сигналов
• Возможность управления при помощи дистанционного пульта
• Подключение замков дверей, багажника и капота
• Беззвучную постановку на охрану и ее снятие
• Управление при помощи сервисного переключателя Valet
• Программируемые дополнительные функции
• Режим «Антиограбление»
• Поиск авто на парковке и многое другое

Брелок-передатчик оснащен системой Keeloq, которая создает динамически изменяющийся код и препятствует считыванию сигнала злоумышленниками.

Установка и подключение

Процесс установки и подключения сигнализации Шериф включает следующие этапы:

1. Размещение головного устройства. Его устанавливают в незаметном для преступников месте, например за приборной панелью. Нужно оставить провода максимальной длины.
2. Установка сирены. Деталь устанавливается под капотом, в защищенном от проникновения пыли и влаги месте. Сначала фиксируется кронштейн, который будет удерживать сирену. Устройство устанавливают рупором вниз.
3. Размещение концевых переключателей. Элементами снабжаются двери, багажник и капот, приборы закрепляются в технологических отверстиях. Проводка протягивается в салон через перегородку. Датчики нельзя устанавливать в водостоках.
4. Монтаж датчиков удара. Детали размещаются на ровных поверхностях в центре кузова. Для установки можно использовать перегородку, отделяющую салон от моторного отделения.
5. Установка антенного блока. Деталь размещается в наиболее высокой точке лобового стекла. Вблизи антенны не должно быть металлических деталей. Провод от модуля нельзя скручивать с питающими кабелями.
6. Установка сервисной кнопки Valet. Клавиша монтируется в скрытом от потенциальных преступников месте.

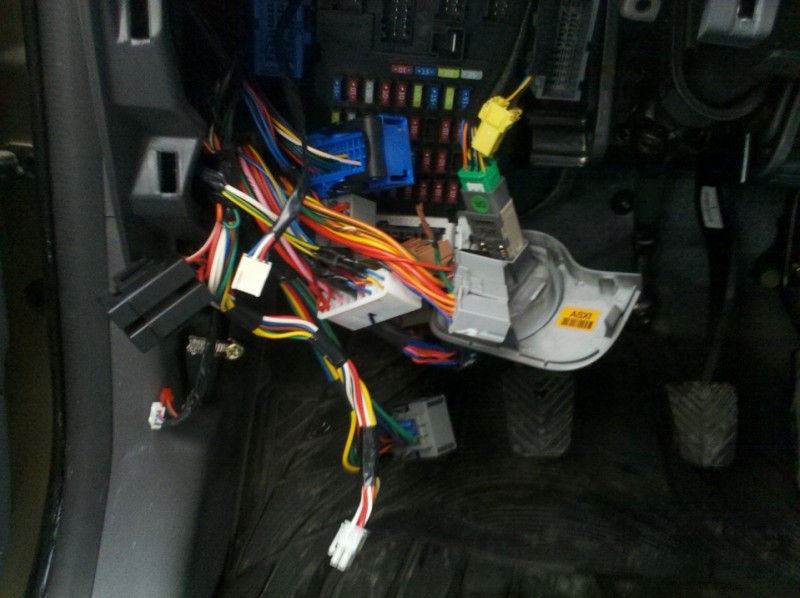

7. Подключение кабелей. Все элементы системы соединяются с головным блоком согласно приложенной к руководству схеме.

Неисправности, характерные для сигнализации APS 1500

1. Сигнализация не отвечает на сигналы брелока Возможные причины поломки:

• Разрядились батарейки в пульте управления
• Утрачена синхронизация с центральным блоком
• Неисправна антенна приема
• Сигнал теряется из-за помех.

Решение проблемы: севшие батарейки следует заменить. Если причина в антенне, нужно обратиться в сервисный центр, где ее могут заменить новой. Если причина в сильных частотных помехах, рекомендуется перегнать авто в другое место и по возможности избегать подобных контактов. Как восстановить утерянную синхронизацию, поэтапно описано в инструкции.

2. Сирена не срабатывает Возможные причины неисправности автосигнализации aps 1500:

• Плохой контакт колокола
• Неисправная сирена

Решение проблемы: штатную сирену легко проверить, подключив ее напрямую к аккумуляторной батарее. Если звука нет, значит, она неисправна. Если дело в окислившихся или отсоединившихся контактах, необходимо их зачистить и подсоединить заново.

Основные характеристики APS 7100 и APS 7200

Как и все системы высокого класса, данные сигнализации оснащены двухсторонней связью. Это означает, что в случае срабатывания сигнализации, владелец будет проинформирован об этом с помощью уведомления на брелок.

Помимо этого, автосигнализации APS 7100 и APS 7200 обладают такими функциями:

• управление при помощи брелока с пятью кнопками и ж/к монитором;
• дополнительный брелок без монитора;
• защиту от перехвата кода с помощью динамически изменяющегося сигнала;
• датчик удара с двумя зонами реагирования;
• блокировку стартера;
• антиугонную функцию«Anti-Carjacking»;
• режим «паника»;
• персональный ПИН-код;
• функцию защиты от ложных срабатываний;
• бесшумную постановку и снятие сигнализации;
• охрану с отключенным датчиком удара;
• отключение сигнализации в 2 этапа и многое другое.

Модель 7200 отличается от своей предшественницы 7100 наличием нескольких дополнительных защитных функций. Подробней о том, что общего и в чем отличие этих сигнализаций, можно узнать из таблицы:

• Стоимость. Цена на сигнализацию зависит от региона, где она реализуется и наценки конкретного магазина
• Динамический код. Противостоит угону авто с помощью перехвата сигнала. Злоумышленники применяют специальные устройства для считывания кода во время использования сигнализации владельцем. Они используют перехваченный сигнал, чтоб открыть машину. Динамический сигнал не дает возможности сделать такую операцию, так как меняет свою кодировку каждый раз при нажатии кнопки пульта.
• Блокировка стартера. При попытке угона стартер блокируется при помощи реле и не дает ворам завести автомобиль.
• Блокировка двигателя. Силовой агрегат может блокироваться несколькими способами: прекращением подачи топлива, отсутствием искры зажигания и др. Чем больше таких блокировок, тем труднее грабителю угнать автомобиль.
• Автоматическая проверка связи. Производится каждые 5-10 минут и позволяет контролировать постоянное наличие соединения между центральным блоком и пультом-передатчиком.
• Турботаймер. Предназначен для автомобилей с турбированными двигателями. С этой функцией водителю не нужно ждать, пока турбина охладиться, для того чтоб поставить сигнализацию. Он может задать определенный промежуток времени, необходимый для остановки мотора, и ставить автомобиль на охрану.
• Автозапуск двигателя. Обеспечивает дистанционное включение двигателя при помощи пульта. Этот режим особенно удобен зимой, когда авто нуждается в предварительном прогреве перед поездкой.

Бюджетные модели: функциональные возможности

Еще один секрет популярности данной марки сигнализаций кроется в оптимальном наборе опций, которым могут похвастаться охранные системы Апс. Автолюбитель вправе сам выбирать, какие из функций он хочет получить за свои деньги. Выбор моделей огромен, опциональные возможности различны. Кто-то предпочтет достаточный минимум:

• одностороннюю связь
  (при попытке угона сработает только звуковая сирена, других сигналов – оповещение на брелок, телефон, не поступит);
• управление центральным замком
  (автоматическое отпирание/запирание дверей при помощи пульта управления);
• служебный режим
  (кнопка Valet, необходима для привязки, перепрограммирования брелка и аварийного снятия с охраны);
• режим «паника»
  (возможность включения звуковой и световой тревоги с пульта в случае необходимости, например, для привлечения внимания или поиска авто на парковке);
• бесшумная постановка/снятие с охраны
  (сигнализация будет включена или отключена без единого звука);
• светодиодный индикатор состояния
  (СИД – это своего рода маячок, который позволяет понять включен или выключен режим охраны).

Если этих возможностей достаточно и переплачивать за более широкий функционал не входит в планы автолюбителя, то стоит обратить внимание на следующие модели:

APS 2500, 3700, 2550, 3900, aps 2900 (инструкция по эксплуатации даст четкое представление о перечне конкретных функций, которыми владелец машины сможет воспользоваться после установки этих сигнализации aps).

Инструкция APS-35 pro

Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль

Инструкция по применению состоит из:

1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:

• Как ставить и снимать охрану
• Что обозначают световые и звуковые сигналы в каждой ситуации
• Как пользоваться режимами Паника и Антиграбеж
• Когда использовать сервисную кнопку Valet
• Как установить бесшумную охрану и многое другое

2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:

• Отключение ложного срабатывания
• Задержку постановки системы на охрану
• Повторную установку сигнализации
• Раздельное открывание пассажирских и воительских дверей
• Охрану при включенном силовом агрегате и т.д.

3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:

• Установку центрального блока, сирены, сигнализатора СИД, датчика удара
• Подключение электропроводки
• Настройку брелоков-передатчиков
• Настройку сенсора удара
• Проверку функционирования системы

Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
