Автозапуск на сигнализации Cenmax по температуре и времени

Автозапуск на сигнализации Cenmax по температуре и времени

Разобраться, как настроить автозапуск на сигнализации Cenmax, проще всего на конкретном примере – на примере популярной модели Cenmax Vigilant ST-7.

Если речь идёт об автозапуске для автомобилей с АКПП, то порядок действий должен быть следующим.

• Сначала нужно на брелоке нажать кнопку, на которой нарисован ключик и замок (назовём её условно кнопкой 1, она есть и на главном, и на дополнительном брелоке, входящем в комплект Vigilant ST-7), и удерживать её около двух секунд. Далее следует нажать кнопку 1 ещё раз и быстро отпустить.
• В результате на автомашине должны вспыхнуть фонари, а с брелка должен раздаться слышный звуковой сигнал. Этот сигнал подтверждает, что охранный блок в машине принял запрос на дистанционный запуск двигателя.

Брелок Vigilant ST-7

Интересно, что время работы двигателя и время прокрутки стартера можно либо самому настроить заранее, либо довольствоваться автонастройками. По умолчанию время прогрева мотора в моделях Cenmax равно 10 минутам.

Поставить на автозапуск автомашины с механической коробкой передач можно по тому же алгоритму, но сначала владельцу авто нужно убедиться, что рукоять КПП находится строго в нейтральном положении.

Дистанционно с помощью брелока сигнализации можно не только завести, но и заглушить двигатель. Как это делается?

• Нужно нажать кнопку 1 и удерживать палец на ней до появления звука. Затем необходимо вновь нажать кнопку 1 (на этот раз не дожидаясь звукового сигнала).
• На дисплее брелока должен исчезнуть значок заведённого двигателя (он представляет собой три тёмных пятна или облака). Его исчезновение будет свидетельствовать о том, что заглушить машину реально удалось.
• Автозапуск по будильнику требует прежде всего установки времени включения данной функции (оно должно быть хотя бы на десять минут позднее текущего времени). Войти в режим такой установки можно с помощью кнопки с надписью SET (в дальнейшем — кнопка 4)
• Выбрав и установив время автозапуска, надо нажать кнопку с надписью Check (в дальнейшем – кнопка 3) и держать её в течение двух секунд до момента появления звука из брелока. Сразу после этого нужно нажать кнопку 1.
• На дисплее появится специальный значок будильника и надпись Clock Start.
• Чтобы отключить автозапуск по времени, следует нажать кнопки 3 и 1 в той же самой последовательности.

Осуществить запуск двигателя по таймеру можно вот так.

• Для начала нужно нажать и удерживать до звукового сигнала кнопку 1, затем на кнопку с надписью Immo (в дальнейшем — кнопка 2). На дисплее возникнет заметная надпись Fixed Start.
• Двигатель должен сам завестись спустя тот промежуток времени, который был задан в сервисе установки временных режимов (то есть когда обратный отсчёт завершится).
• Чтобы выключить режим запуска по таймеру следует нажимать кнопки 1 и 2 в той же последовательности, что была описана выше. Эти манипуляции должны привести к исчезновению надписи Fixed Start с экрана.

Автозапуск двигателя при снижении температуры воздуха

• 1 Автозапуск двигателя при снижении температуры
• 2 Основные причины неполадок автозапуска от бренда Cenmax и как их исправить

1. Через программирование сервисных функций следует выбрать желаемую температуру автоматического запуска – доступные варианты -5, -10, -20 и -30 градусов по Цельсию.
2. Чтобы включить автозапуск по температуре, нужно нажать и удерживать до того момента, как раздастся звуковой сигнал, кнопку 1 – данную операцию следует произвести два раза подряд.
3. В результате на экране должен появиться значок и два слова под ним – Temp Start. Это значит, что двигатель начнёт заводиться автоматически, если температура окружающей среды достигнет заданного значения, однако не чаще, чем 1 раз в 120 минут.
4. Для отключения данного режима нужно повторять второй пункт данной инструкции – пока надпись Temp Start не исчезнет.

Особенности включения основных режимов работы

Далее представлен список включения режимов:

1. Постановка на охрану. Производится нажатием 1-й кнопки на брелоке. Подтверждается однократным звуковым и световым сигналами. При отказе постановки на охрану с открытой дверью трехкратно прозвучит сигнал сирены, 4 раза – моргнет свет.
2. Снятие режима «Тревога» производится однократным нажатием 2 кнопки. При этом автомобиль с охраны не снимается.
3. Снятие с охраны в обычном режиме производится кнопкой 2. Подтверждение – два звуковых и световых сигнала. На брелке будет пиктограмма «открытый замок».
4. Режим «Паника» при попытке ограбления или угона активируется одновременным удержанием первой и второй кнопок брелока.
5. Деактивация датчика удара (полезно в зашумленной зоне) производится двукратным кратким нажатием 1 в течение секунды. Подтверждается пиктограммой на дисплее и двукратной световой индикацией.
6. Охрана с работающим двигателем необходима при прогреве авто и во время кратковременной остановки. Осуществляется долговременным нажатием 1-й кнопки после закрытия дверей на заведенном двигателе. При получении звукового сигнала производится повторное нажатие этой кнопки. Снятие с данного режима охраны проводится нажатием 2-й кнопки.

Автосигнализация имеет встроенную память состояния. При разряде или снятии клемм аккумуляторной батареи состояние охранной системы запоминается и автоматически включается при установке аккумулятора. Таким образом, снять авто с охраны простым отключением клемм АКБ невозможно.

В инструкции по эксплуатации приведена схема подключения автосигнализации.

Автосигнализация Cenmax Vigilant v 5a NEW дополнительно оснащена многофункциональной программируемой системой автозапуска двигателя.

Как включить автозапуск на сигнализации Cenmax

Разобраться, как настроить автозапуск на сигнализации Cenmax, проще всего на конкретном примере – на примере популярной модели Cenmax Vigilant ST-7.

Если речь идёт об автозапуске для автомобилей с АКПП, то порядок действий должен быть следующим.

• Сначала нужно на брелоке нажать кнопку, на которой нарисован ключик и замок (назовём её условно кнопкой 1, она есть и на главном, и на дополнительном брелоке, входящем в комплект Vigilant ST-7), и удерживать её около двух секунд. Далее следует нажать кнопку 1 ещё раз и быстро отпустить.
• В результате на автомашине должны вспыхнуть фонари, а с брелка должен раздаться слышный звуковой сигнал. Этот сигнал подтверждает, что охранный блок в машине принял запрос на дистанционный запуск двигателя.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Интересно, что время работы двигателя и время прокрутки стартера можно либо самому настроить заранее, либо довольствоваться автонастройками

По умолчанию время прогрева мотора в моделях Cenmax равно 10 минутам

Интересно, что время работы двигателя и время прокрутки стартера можно либо самому настроить заранее, либо довольствоваться автонастройками. По умолчанию время прогрева мотора в моделях Cenmax равно 10 минутам.

Дистанционно с помощью брелока сигнализации можно не только завести, но и заглушить двигатель. Как это делается?

• Нужно нажать кнопку 1 и удерживать палец на ней до появления звука. Затем необходимо вновь нажать кнопку 1 (на этот раз не дожидаясь звукового сигнала).
• На дисплее брелока должен исчезнуть значок заведённого двигателя (он представляет собой три тёмных пятна или облака). Его исчезновение будет свидетельствовать о том, что заглушить машину реально удалось.
• Автозапуск по будильнику требует прежде всего установки времени включения данной функции (оно должно быть хотя бы на десять минут позднее текущего времени). Войти в режим такой установки можно с помощью кнопки с надписью SET (в дальнейшем — кнопка 4)
• Выбрав и установив время автозапуска, надо нажать кнопку с надписью Check (в дальнейшем – кнопка 3) и держать её в течение двух секунд до момента появления звука из брелока. Сразу после этого нужно нажать кнопку 1.
• На дисплее появится специальный значок будильника и надпись Clock Start.
• Чтобы отключить автозапуск по времени, следует нажать кнопки 3 и 1 в той же самой последовательности.

Осуществить запуск двигателя по таймеру можно следующим образом.

• Сначала нужно нажать и удерживать до звукового сигнала кнопку 1, затем на кнопку с надписью Immo (в дальнейшем — кнопка 2). На дисплее возникнет заметная надпись Fixed Start.
• Двигатель должен сам завестись спустя тот промежуток времени, который был задан в сервисе установки временных режимов (то есть когда обратный отсчёт завершится).
• Чтобы выключить режим запуска по таймеру следует нажимать кнопки 1 и 2 в той же последовательности, что была описана выше. Эти манипуляции должны привести к исчезновению надписи Fixed Start с экрана.

Плюсы и минусы противоугонной системы

Какие достоинства характерны для сигнализаций Cenmax:

• эффективная защита автомобиля, высокая чувствительность датчика к воздействиям на кузов;
• возможность использования опции автозапуска, позволяющей завести мотор автомобиля в любое удобное время, что особенно актуально в период зимних холодов;
• большой функционал пульта управления;
• качественная сборка управляющего модуля, что повышает надежность работы устройства;
• противоугонная установка может работать как в сильную жару, так и при критически низких температурах.

Что касается основных недостатков:

• с установкой сигнализации справится не каждый автовладелец — эта процедура требует правильного подхода, тем более, что потребитель должен иметь определенные навыки и опыт;
• более качественные и эффективные модели сигнализацию в любом случае будут стоить дороже;
• в соответствии с отзывами, одним из слабых мест противоугонной системы считается управляющий модуль, который может преждевременно выйти из строя.

Цена вопроса

Стоимость сигналки зависит от конкретной модели, поскольку разные противоугонные системы обладают разными характеристиками и параметрами. На сегодняшний день стоимость сигнализаций Cenmax варьируется в районе 2000-8000 рублей.

Особенности оборудования

Автосигнализация характеризуется наличием датчика оборудования на двигателе. Также данное устройство позволяет открывать багажник на определенном расстоянии. Руководство по эксплуатации системы рассказывает о возможности индивидуальной настройки оборудования. При возникновении необходимости предоставляется возможность возврата к заводским настройкам. При возникновении необходимости можно использовать систему аварийного отключения.

При управлении оборудованием пользователь получает звуковые оповещения, с помощью которых подтверждаются его действия. Руководство по эксплуатации дает информацию о том, что при использовании данного оборудования, можно управлять одновременно двумя брелками. Благодаря наличию электронной системы защиты в оборудовании исключается возможность его программного взлома. При использовании брелка любая его кнопка может быть заблокирована. Также предоставляется возможность одновременной блокировки всех кнопок.
Благодаря наличию режима тихой охраны обеспечивается максимально комфортное управление автомобильной сигнализацией. Функции охраны в устройстве way выполняются в автоматическом режиме, что обеспечивает удобства во время применения оборудования. Предоставляется возможность установки датчиков охраны на пять независимых зон. Благодаря этой функции будет гарантироваться максимально качественная защита:

• Дверей;
• Замка;
• Определителя удара;
• Капота;
• Багажника.

При поломке автосигнализации Cenmax vigilant v11 d предоставляется возможность ее аварийного снятия с режима охраны. Транспортное средство охраняется комплексом даже при включенном моторе. Управлять различными датчиками оборудования можно на расстоянии. При потери брелка открывается возможность аварийного отключения устройства.

Инструкция по применению

Теперь вкратце рассмотрим инструкцию по тспользованию противоугонной системы с кнопкой аварийного отключения. Для начала узнаем, как осуществляется подключение автосигнализации Cenmax.

Как подключить?

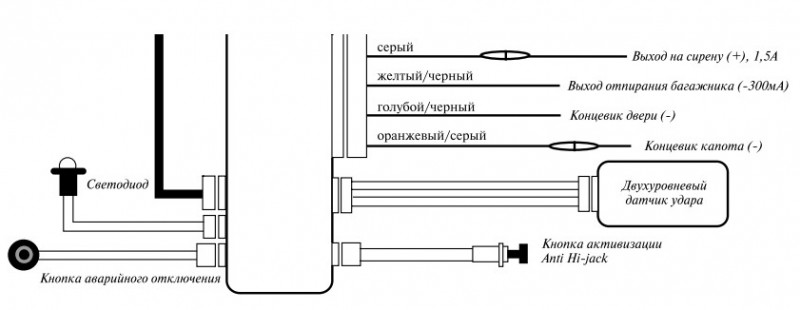

Схема подключения системы

Рассмотрим процедуру подключения сигнализации Cenmax с кнопкой аварийного отключения согласно схеме, приведенной выше. Как сказано в инструкции, перед тем, как установить систему, необходимо в первую очередь отключить минусовую клемму АКБ.

1. Начнем с установки центрального блока. В инструкции сказано, что блок должен быть установлен в салоне автомобиля, он должен быть надежно защищен от нагрева и воздействия влаги, так как это является губительным. Чтобы радиус приема сигнала был максимальным, антенну желательно устанавливать повыше. В инструкции отмечается, что рядом с антенной не должно быть металлических изделий или элементов кузова, а также проводки, так как это может повлиять не качество сигнала. Также в инструкции указывается, что водитель не должен менять длину антенны.
2. Следующим этапом монтажа сигнализации Cenmax с кнопкой аварийного отключения будет монтаж сирены. Установка этого элемента осуществляется в моторном отсеке или в другом месте, которое будет недоступно потенциальному злоумышленнику. Как и в случае с блоком, сирена должна быть защищена от перегрева и влаги, поэтому ее рупор желательно установить вниз. В том случае, если питание сирены будет автономным, при монтаже нужно обеспечить свободный доступ к замку ключа.
3. В соответствии со стандартной схемой, и двери багажника необходимо монтировать в места, также защищенные от влажности. Следует отметить, что концевые выключатели должны быть не доступны при запертой двери багажника или капота.
4. Что касается датчика удара сигнализации Cenmax с кнопкой аварийного отключения, то его необходимо монтировать в салоне транспорта, а именно, на металлическую часть кузова. Датчик устанавливается с помощью саморезов, желательно, чтобы он был установлен неподалеку от продольной оси транспорта.
5. В соответствии с инструкцией по работе и подключению, любые силовые цепи необходимо защитить при помощи предохранителей.

Как настроить?

Теперь перейдем к настройке сигнализации Cenmax с кнопкой аварийного отключения. Процесс настройки основных функций рассмотрим на примере модели СТ-7.

Для начала предлагаем узнать, как настраивается ПИН-код:

1. Нужно открыть водительскую дверь и оставить ее открытой.
2. Далее, включите зажигание и нажмите на клавишу аварийного отключения. Количество раз нажатия на кнопку определяется в соответствии с числом, которое будет первым в вашем ПИН-коде.
3. Затем необходимо выключить и опять провернуть ключ в замке зажигания.
4. Аналогичным образом выставляется второе число в вашем ПИН-коде.
5. Теперь необходимо опять отключить зажигание. В том случае, если ПИН введен верно, то сигнализация снимется с охраны.

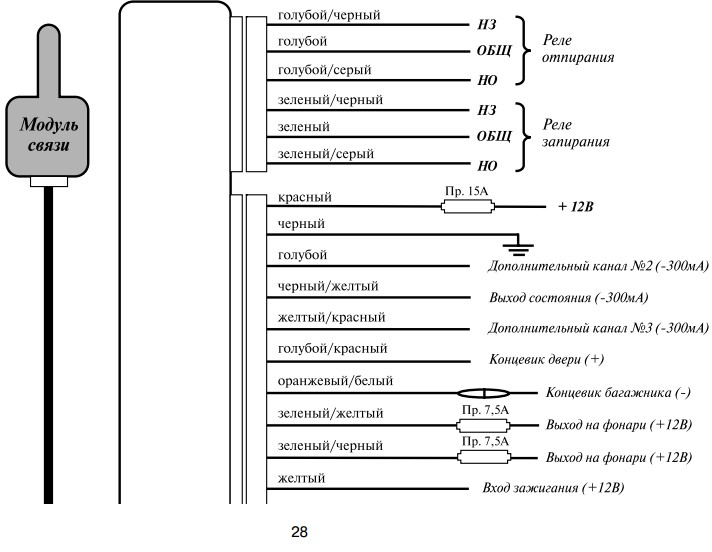

Схема подключения проводов

Что касается настройки датчика удара:

1. Выставьте необходимый уровень чувствительности.
2. Начните постукивать по кузову автомобиля легонько ладонью. Одновременно регулируйте чувствительность таким образом, чтобы выставить необходимый порог.
3. После того, как уровень выставлен, трогать датчик не стоит.

Таблица настройки сигналки Cenmax

Если из строя вышел пульт управления, а машину необходимо поставить на защиту, то выполните следующие действия:

1. Зажигание должно быть включено. Нажмите на аварийную кнопку три раза, после чего зажигание можно отключить.
2. После этих действий должен сработать один звуковой сигнал, также должны моргнуть фары.
3. Спустя двадцать секунд фра моргнут еще раз. В этот момент противоугонная система активируется, не закрывая дверей.
4. Когда вы попытаетесь открыть двери, фары моргнут четыре раза, пройдет 20 секунд, после чего активируется тревога. За эти 20 секунд вы должны отключить противоугонную систему, если этого не произойдет, то активируется сирена.

 Загрузка …

Инструкция по установке своими руками

Чтобы самостоятельно устанавливать сигнализацию Ценмакс, надо иметь минимальные знания в области электрики. Монтаж основных элементов противоугонной системы должен быть выполнен скрытно.

Что понадобится?

Для выполнения задачи понадобится:

• комплект гаечных ключей;
• две отвертки — с крестовым и плоским наконечником;
• сервисное руководство пользователя;
• мультиметр на случай если возникнут проблемы при подключении;
• чистая ветошь;
• двухсторонний скотч или пластиковые хомуты;
• монтажный комплект для установки, входит в набор поставки;
• изолента.

Схемы подключения

В зависимости от модели карта монтажа может отличаться. Поэтому рекомендуется использовать ту, которая входит в комплектацию.

Пошаговые действия

Выбирается место для установки блока управления. Микропроцессорное устройство должно располагаться в сухом и чистом месте. Рекомендуется установка модуля за панелью приборов, там должно быть предусмотрено место для него. При его отсутствии можно выполнить монтаж под контрольным щитком или за бардачком.
Разбирается часть торпеды в салоне авто для установки процессора. Если его монтаж выполняется за приборной панелью, то она подлежит демонтажу. Для этого раскручиваются болты и демонтируются фиксаторы приборки. От нее надо аккуратно отключить все разъемы, чтобы не повредить устройство.
Микропроцессорный блок закрепляется посредством хомутов или двухстороннего скотча. Первый вариант более предпочтительный, поскольку обеспечит качественную фиксацию. Рядом с микропроцессором не должно быть электронных приборов, иначе это повлияет на качество передачи и приема сигналов в целом.
В моторном отсеке машины ставится сирена. Ее рупор следует направить вниз либо в сторону, чтобы не допустить скопления влаги внутри и выхода из строя. Сирену нельзя размещать в близости с блоком цилиндров, воздействие высоких температур приведет к ее поломке. После установки надо убедиться, что из-под днища автомобиля к устройству или его проводам не будет доступа.
В салоне на лобовом стекле монтируется приемопередатчик с антенной, его фиксация осуществляется на внутренней поверхности. Ее предварительно надо очистить и обезжирить. Устанавливая антенну, надо убедиться, что рядом с ней в пределах 4-5 см не будет металлических предметов и электронных устройств. Это приведет к ухудшению сигнала при передаче, а также появлению помех. Светодиодный индикатор должен быть установлен так, чтобы его мигание было видно снаружи.
Монтаж сервисной кнопки надо выполнить в скрытном месте, поскольку ее использование позволит отключить противоугонную систему. Установка производится под контрольным щитком, клавишу можно спрятать в жгут со штатной проводкой. Но для этого его нужно обмотать черной изолентой.
В салоне монтируется контроллер удара и чувствительности, его надо поставить в центральной части кузова. Фиксация регулятора осуществляется к металлической поверхности с помощью болтов или саморезов. Между самим датчиком и поверхностью, куда он крепится, не должно быть прокладок из пластмассы либо резины. Их наличие приведет к некорректной работе регулятора и его срабатываниям без причины.
На двери автомобиля, багажник и капот устанавливаются концевые выключатели. Декоративная обивка на дверях снимается, так как кабели от этих элементов будут укладываться внутри. Если комплектация сигнализации включает в себя один концевик, остальные детали надо докупить. Монтаж должен осуществляться так, чтобы при закрытой двери у преступника не было доступа к переключателю.
Если сигнализация имеет опцию автозапуска, то надо установить датчик температуры. Его монтаж осуществляется под капотом автомобиля, непосредственно на двигателе или в патрубке охлаждающей системы

Важно качественно зафиксировать контроллер.

Когда все элементы установлены, надо уложить проводку. Рекомендуется прокладывать провода подальше от потенциальных источников помех, чтобы не допустить сбоев. Речь идет о катушках зажигания, электронных устройствах, а также высоковольтных кабелях. Нельзя укладывать провода при установке сигнализации рядом с движущимися механизмами авто, в частности, рулевыми тягами. Подключение кабелей выполняется после того, как будут установлены все компоненты системы.

Перед осуществлением задачи по монтажу сигнализации Ценмакс обязательно нужно выключить аккумулятор. Все действия выполняются при отключенной бортовой сети.

Сигнализацию с автозапуском какой фирмы лучше выбрать

На рынке автомобильных товаров представлено много различных охранных систем: от простых, дешёвых до многофункциональных, дорогих моделей. Производители электроники выпускают десятки модификаций каждый день, поэтому сразу решить, какую сигнализацию с автозапуском купить для своего автомобиля может быть непросто. Помочь в выборе может список производителей, чьи системы пользуются наибольшим спросом:

• Tomahawk — компания, более 15 лет выпускающая автомобильные охранные системы. За это время продукция Tomahawk заняла свою нишу на авторынке. Бренд известен высоким качеством, длительным сроком службы сигнализаций.
• РГ-Авто — российская компания, основанная в 2001 году, имеющая заводы в России, Китае, Южной Корее, Тайване. РГ-Авто предлагают автомобильную электронику высокого качества. Большим спросом пользуются двусторонние противоугонные системы.
• Stopol — корпорация, производящая автомобильные сигнализации Centurion с 1998 года. В России представлена полная линейка продукции. Чаще всего Centurion выбирают владельцы машин Ford, Volkswagen, Renault, Honda, Hyundai, KIA, Nissan, Toyota, Lada.
• Alligator — один из старейших производителей сигнализаций для автомобилей в России. Компания начала свою работу в 1997 году. Спустя два года Alligator представил на рынке охранные системы, адаптированные к российским условиям.
• StarLine — торговая марка, принадлежащая группе компаний УльтраСтар, 30 лет выпускающая противоугонные системы. Последние разработки StarLine — “умные” сигнализации, синхронизируемые со смартфонами.
• Scher-Khan — производитель современных противоугонных, охранных систем для автомобилей личного, коммерческого использования. Компания ведёт исследования, разработки, обновляет выпускаемую продукцию, благодаря чему Scher-Khan пользуются спросом среди россиян.
• Zont — бренд, выпускающий охранное, телеметрическое оборудование. Дилерская сеть Zont имеет официальные представительства в 50 городах Российской Федерации. Компания предоставляет гарантию на всю свою продукцию.
• ООО НПО “Телеметрия” — российский производитель противоугонных охранных систем, представленных под торговой маркой Pandora. Автосигнализации, иммобилайзеры Pandora предлагают современную продукцию. Последние разработки — “умные” устройства, дающие дополнительную защиту автомобилю.
• ТЭК Электроникс – российская фирма, выпускающая сигнальные системы Призрак с 2005 года. Предприятие самостоятельно ведёт разработку, производство противоугонных систем для личных автомобилей, общественного транспорта.

Модели и комплектации

Компания Cenmax выпускает целый модельный ряд устройств. Давайте попробуем детально изучить несколько самых популярных вариантов.

Первые на очереди две модели — A700, A900.

Описание:

• Четыре охранные зоны;
• Отключение датчиков и предупредительной зоны в режиме охраны;
• Возможность управления сервисной кнопкой;
• Пассивная охрана;
• Блокировка ДВС;
• Требуемое напряжение для работы 9-15 V;
• Можно подключить пять пультов дистанционного управления.

Комплектация:

• Управляющий блок;
• Два пульта с односторонней связью;
• Ударный датчик с двумя уровнями;
• Сервисная клавиша;
• Концевики для багажника и капота;
• Набор проводов.

Следующая модель — HIT 710.

Описание:

• Активация/деактивация датчик в охранном режиме;
• Пассивный иммобилайзер;
• Открытие багажного отсека дистанционно;
• Автоматическое включение охранного режима;
• Anti Hi-jack.

Комплектация:

• Парочка трехкнопочных пультов управления;
• Антисканер;
• Основной блок;
• Датчик удара с двумя уровнями;
• Концевики для багажного отделения и капота;
• Светодиод;
• Клавиша аварийного отключения.

Третий вариант автосигнализации — Vigilant V-5A.

Описание:

• Блокировка ДВС;
• Автоматический запуск охранного режима при запущенном или выключенном моторе;
• Сервисный режим Валет;
• Бесшумный охранный режим;
• Обходчик нерабочих зон;
• Режим «Паника»;
• Anti Hi-jack;
• Вибрации;
• GPS.

Комплектация:

• Основной ЭБУ;
• Связной модуль;
• Датчик удара с двумя зонами;
• Аварийная клавиша;
• Светодиод;
• Два пульта дистанционного управления с двухсторонней связью.

Здесь используется динамический код для шифрования связного канала.

Следующий комплекс на обсуждении — Vigilant ST-7 A.

Описание:

• Блокировка ДВС;
• Иммобилайзер;
• Антиограбление;
• Включение охранного режима с рабочим мотором;
• Шифрование связного канала через диалоговый код.

Комплектация:

• Основной ЭБУ;
• Два брелока, один из них с защитой от влаги;
• Датчик удара с двумя уровнями.

Следующая модель — Vigilant V-8A.

Описание:

• Передача информации о состоянии транспорта на дисплей брелока;
• Обратная связь;
• Чувствительный датчик удара;
• Динамический код для шифрования;
• Иммобилайзер;
• Блокировка ДВС;
• Измерение температуры внутри автомобиля;
• Турботаймер.

Комплектация:

• Основной ЭБУ;
• Датчик удара с двумя уровнями;
• Светодиод;
• Температурный датчик;
• Связной модуль;
• Клавиша аварийной деактивации.

Ну и последний вариант на сегодня — Vigilant ST-12D.

Описание:

• Обратная связь;
• Дистанционное включение;
• Диалоговый код для шифрования;
• Дистанционное открытие двери багажного отсека;
• Электропривод стеклоподъемников;
• Мониторинг температуры ДВС и сетевого напряжения;
• Удаленный пуск;
• Автозапуск.

Комплектация:

• Основной ЭБУ;
• Два брелока;
• Модуль антенны;
• Ударный датчик;
• Концевики для багажника и капота;
• Набор проводов.

Установка и подключение

Рекомендации производителя по монтажу компонентов:

1. Центральный блок размещается внутри салона. Корпус оборудования не должен перегреваться и заливаться водой или конденсатом.
2. Блок связи крепится на поверхность лобового стекла, соединительный шнур выводится под обшивками передних стоек крыши.
3. Серна размещается в моторном отсеке на удалении от выхлопного коллектора и движущихся элементов. Рупор направляется вниз (для защиты от капель конденсата).
4. Концевые переключатели располагаются внутри контура, образованного уплотнителем. Точка монтажа не должна быть доступна снаружи автомобиля.
5. Сенсор удара размещается на металлической панели кузова внутри салона, следует предусмотреть доступ к устройству для регулировки.
6. Секретные кнопки выводятся под панель управления или на заглушки, которые установлены на месте штатных кнопок. Контрольный диод размещается на обшивке двери водителя или верхней части панели приборов.

Схемы подсоединения электропроводки

Типовая схема подключения оборудования Cenmax Vigilant ST-5 приведена в инструкции. Изготовитель поставляет изделие в комплекте со жгутами, оборудованными разъемами. Для обеспечения защиты сигнализации от коротких замыканий применяются плавкие предохранители, номинал устройств приведен в документации. Кабели оснащены защитной изоляцией разного цвета, что упрощает процедуру коммутации. Допускается наращивать длину электропроводки медными шнурами с соответствующим сечением.

Подключение к центральному замку

Для подсоединения к центральному замку автомобилей используются 4 методики (в зависимости от конструкции машины):

• при помощи внешнего силового электропривода (положительная цепь управления защищается вставкой, рассчитанной на ток до 15 А);
• с подачей отрицательного сигнала управления;
• путем включения положительного питания (в цепи предусматривается предохранитель номиналом 3 А);
• интеграция в пневматический привод (контроллер сигнализации активирует компрессор).

Алгоритм работы

После получения управляющего сигнала производится расшифровка команды, затем микропроцессор охранного комплекса подает управляющий импульс к центральному замку. Одновременно встроенные реле отключают защиту цепей зажигания и запуска двигателя. Водитель может нажимать дополнительные клавиши на пульте, которые управляют замком багажника. Режим охраны не отключается, выполняется только временное отключение сенсора удара. После запирания крышки датчик начинает работать по стандартному алгоритму.
