Сигнализация пантера

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

• затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
• выставить настройки кондиционера;
• перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Функции

Функции комплексов Пантера (зависят от модели):

• подача звуковых и световых сигналов при активации тревоги;
• передача оповещения от тревоге на коммуникатор;
• дополнительные режимы защиты (паника и антиограбление);
• встроенный иммобилайзер;
• запоминание состояния при отключении питания;
• режим охраны с отключенной сиреной;
• поддержка защиты при заведенном силовом агрегате;
• пассивная постановка на охрану;
• управление центральным замком;
• поиск автомашины на стоянке;
• вызов водителя из салона;
• поддерживается управление внутренними плафонами освещения в салоне;
• совместимость со штатными сигнализациями;
• возможность дистанционного запуска и остановки мотора;
• пуск по температуре, часам или напряжению.

Преимущества и недостатки

Преимущества охранных систем Пантера:

• низкая стоимость;
• возможна самостоятельная установка и настройка;
• поддерживается автоматический запуск мотора;
• предусмотрена настройка дополнительных каналов;
• отображение на дисплее температуры в салоне и напряжения бортовой сети;
• предусмотрен разъем для установки дополнительного сенсора;
• в состав набора входит сирена.

Недостатки оборудования, отмечаемые владельцами в отзывах:

• нет русского языка в меню пульта;
• на части изделий используется устаревший алгоритм шифрования сигналов;
• в городских условиях радиус действия не превышает 100-120 м;
• высокая стоимость оригинального пульта (до 60% от цены нового комплекса);
• большие габариты брелока затрудняют хранение;
• для включения подсветки экрана необходимо нажатие на отдельную кнопку.

Модели снятые с производства

Предприятие выпускало несколько разновидностей сигнализаций, построенных на единой элементной базе. Каждая модель выпускалась в 2-3 модификациях, отличающихся набором функций и программным обеспечением. Оборудование поставлялось в комплекте с оригинальными сиренами, что упрощало процедуру монтажа. Для шифровки команд применялся динамический код BACS. После разработки новых алгоритмов защиты выпуск сигнализаций прекратился.

SLK-650RS

Сигнализация поддерживает автоматический пуск бензиновых моторов и агрегатов с воспламенением от сжатия. Программное обеспечение проводит интеллектуальный опрос датчиков, исключая возможность включения мотора при включенной передаче. Конструкция процессорного блока рассчитана на эксплуатацию при температуре от -40°С.

SLK-675RS

Комплекс поддерживает установку дополнительного блока Bilarm GPS/GSM, предназначенного для управления функциями при помощи мобильного телефона. Сигнализация обеспечивает защиту 7 зон, предусмотрен модуль диагностики с исключением неисправных участков из защиты. Поддерживается автоматический пуск мотора по сигналам от таймера или температурного сенсора.

SLK-625RS

Оборудование оснащалось пультами управления с увеличенным до 2000 м радиусом приема сигналов от машины. Блок памяти сохраняет параметры 2 последних срабатываний охраны. Для кодировки сигнала используется упрощенный код, который перехватывается сканерами.

LX-320

Сигнализация имеет поддержку автоматического пуска, в набор входит коммуникатор с 2-сторонним каналом связи. В наборе 6-тональная сирена с питанием от штатного аккумулятора. Оборудование поддерживает дополнительную блокировку мотора, имеются режимы антиограбления и паники.

Установка сигнализации Пантера, поэтапный ход работы

Сирену необходимо установить в двигательном отсеке в недоступном месте. Убедитесь, что она расположена далеко от движущихся либо горючих элементов мотора.

Вмонтируйте контакты выключателей в капоте и багажнике. Необходимо выбрать заземленное место, в котором вода не сможет влиять на их работоспособность. Выключатели нужно установить таким образом, чтоб они не мешали открыванию либо закрыванию капота.

Светодиод следует установить на панели приборов либо в зоне видимости, чтобы обеспечить сдерживающий фактор. Свет должно быть отлично видно снаружи транспортного средства и с места водителя. Антенну необходимо установить под поясом линии панели приборов для лучшего приема.

В доступном месте смонтируйте переключатель управления и ручной переключатель. Эти местом может стать бардачок либо нижний отдел панели.

Реле смонтируйте в месте, где начинается провод соленоида замка зажигания. Его нужно закрепить при помощи кабеля вокруг проводов реле.

Протестируйте работоспособность всех функций с помощью прилагаемой инструкции.

Настройка автоматического запуска двигателя на сигнализации Pantera — revog.ru

Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:

SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

• затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
• выставить настройки кондиционера;
• перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Включения автоматического запуска по температуре и времени с брелока

Система обеспечивает

• автозапуск по температуре;
• автозапуск по времени.

Наличие данных возможностей не позволяет температуре двигателя опускаться ниже определенного значения и позволяет начинать движение без его предварительного прогрева.

С завода система выходит с дезактивированной функцией автоматического прогрева, поэтому автозапуск Pantera требует предварительной настройки. При необходимости любой из видов автозапуска можно выключить.

Активизация автозапуска

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Поставить на автозапуск можно 2-секундным нажатием на кнопку “*”. Для установки таймера следует нажимать на кнопку закрывания замка, переход на запуск по температуре происходит через кнопку открывания замка.

Время автозапуска запуска в часах (4 доступных значения) задается кнопкой “*”. Она же служит для задания температуры с шагом 5°С.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Активация режимов условного запуска подтверждается выводом символов часов и температуры на дисплей. Первый запуск по температуре выполняется через час после постановки автомобиля на охрану. Отключить автозапуск можно переходом в режим программирования за счет того, что переключение начинается с OFF и идет по кругу.

Типовые отказы системы автозапуска и способы их устранения

Система за счет тщательной отработки конструкции и ПО обладает высокой эксплуатационной надежностью. Неполадки в ее работе возможны в случае

• неправильной сборки;
• отсутствия контактов;
• проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

Советы профессионалов

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Что должен знать автовладелец до начала работы по установке сигнализации

Как правило, схема подключения сигнализации Pantera входит в комплектацию устройства. Некоторые автовладельцы относятся к ней тревожно, однако, на самом деле, все довольно просто. Если вы хотите качественно и надежно установить данное устройство на свое транспортное средство, будьте предельно внимательны и делайте все соответственно к требованиям.

Если вы производите установку автосигнализации Pantera на транспортное средство с механической коробкой передач, а выбранная вами модель является устройством с дистанционным запуском, вы должны установить магнитный переключатель. В ином случае у вас вполне могут возникнуть проблемы с опцией дистанционного запуска сигнализации.

Вам нужно знать, какие блокировочные устройства используются в вашем автомобиле и какого цвета провод нужно подсоединить для взаимодействия с опциями автосигнализации. Также вы должны знать, как подсоединить реле для опции блокировки дверей транспортного средства.

Сигнализация Пантера, разновидности сигнализации пантера, комплектация сигнализаций

На рынке встречаются как односторонние, так и двухсторонние автосигнализации Pantera с автозапуском.

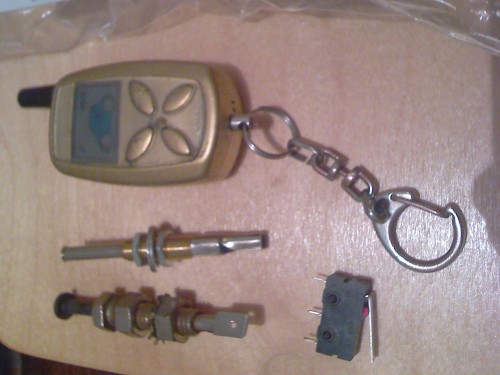

Каждая система поставляется в полной комплектации:

1. Переключатель.
2. Двух-уровневый датчик удара.
3. Мощная сирена.

Односторонние устройства представлены моделями CL-500, QX-4, CLK-355, 375. К их основным функциям можно отнести:

1. Сервисный режим Valet.
2. Двух-уровневый датчик удара Дистанционный режим Valet.
3. Режим Anti-HiJack.
4. Мощная шести-тональная сирена.
5. Противоугонная опция Anti-Carjacking, имеющая возможность безопасного активного глушения мотора.
6. Персональный программируемый код отключения устройства.
7. Встроенные реле системы, чтобы управлять правыми и левыми указателями поворота, а также замками дверей.
8. Прочие программированные функции.

Возможные неисправности и их устранение

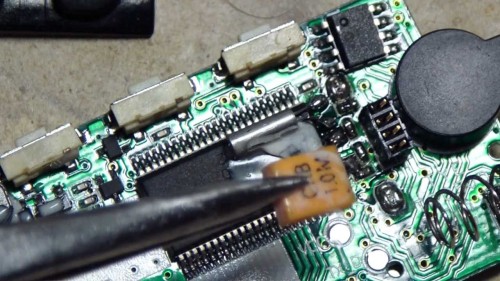

Возникновение проблем при передаче сигналов от пульта связано со снижением напряжения элемента питания. Для восстановления рабочих параметров требуется заменить батарейку. При длительной эксплуатации (более 3-4 лет) наблюдается разрушение механизмов кнопок. Ремонт заключается в замене изношенных компонентов или приобретении нового пульта. Частые ложные срабатывания автомобильной сигнализации указывают на повышенную чувствительность сенсора удара, после корректировки параметра дефект исчезает.

Повреждение коммутационных кабелей автосигнализации Pantera приводит к некорректной работе компонентов. Аналогичная ситуация возникает при попадании жидкости на электронные элементы процессорного блока. Ремонт заключается в поиске неисправных цепей и восстановлении изоляции или замене деталей. Для качественного выполнения работ рекомендуется обращаться в сервисные центры, оснащенные специализированным оборудованием для тестирования и восстановления оборудования.

• http://avtoivan.ru/2019/01/09/avtosignalizacija-pantera-pantera-shemy-podkljuchenija-i-instrukcija-po-jekspluatacii/
• https://alarmspec.ru/signalizacii/pantera/nastrojka-avtozapuska-pantera.html
• https://autotuning.expert/avtosignalizatsiya/pantera-s-avtozapuskom.html

Как установить

При установке сигнализации необходимо соблюдать стандартные требования:

1. Головной блок располагается в панели приборов. Узел размещается в проветриваемом пространстве на удалении от штатной электроники и магистралей климатической установки.
2. Сирена размещается в моторном отсеке, допускается использовать устройства с автономным источником питания.
3. Дополнительные концевые переключатели размещаются под крышками багажника или моторного отсека. Место размещения не должно находиться в зоне стока воды, после монтажа производится настройка свободного хода.
4. Кнопка программирования и контрольный диод размещаются на панели приборов. Сенсор удара устанавливается на поверхность моторного щита со стороны салона.
5. При установке оборудования в сервисном центре заполняется специальный раздел в сопроводительной документации. Установщик указывает запрограммированные параметры автоматического пуска и методику отслеживания работы силового агрегата (по данным от датчика давления масла, тахометра или генератора).

Схемы подключения

В документации к комплексам приводится схема подключения, позволяющая интегрировать сигнализацию в штатную электросхему автомобиля. В конструкции жгутов предусмотрены предохранители, демонтировать устройства запрещается. При недостаточной длине кабелей допускается применение удлинительных вставок. Точки соединения защищаются изоляционной лентой, рекомендуется располагать стыки внутри салона машины (для снижения коррозии).

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

1. Отключите защитный режим.
2. В течение 5 секунд после отключения охраны выключите зажигание.
3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
4. Подождите, пока сирена не издаст один звуковой сигнал.
5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

1. Выключите охранный режим.
2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

1. Охранный режим отключается.
2. Установите ключ в замок зажигания и выполните его активацию.
3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

1. Отключается охранный режим машины.
2. Производится активация зажигания.
3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки — два раза.
4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Сигнализация Pantera серии XS

Бюджетный рынок в РФ насыщается охранными системами Пантера следующих модификаций: XS-110; XS-50; XS-200; XS-1700; XS-3000, относящихся к лучшим моделям. С момента начала производства, первые 3 модели, производителя бренда, стали востребованными у автовладельцев.

Автосигнализации Pantera, моделей XS-110, XS-50, XS-200 доступны массовому потребителю по стоимости. Охранные системы Пантера надежны, просты и удобны в эксплуатации. Кроме опций защиты, изготовителем бренда, реализованы опции создания комфорта владельцу авто.

Комплексы доступны для установки на большинство транспортных средств. В кратком обзоре отметим, что вышеупомянутые модели сигнализаций укомплектованы встроенными реле, управляющими закрытием дверей, световыми приборами, блокированием стартеров. Вышеуказанные изделия Пантера легко программируются, стабильны в настройках.

Изделия бренда – образцов XS-1700, XS-3000 изготавливаются производителем с высокой эксплуатационной надежностью, отнесены к среднему сегменту сигнализаций Пантера. Охранно-сервисные функции охранных систем Pantera реализованы на высоком уровне, являются лучшими моделями своего класса. В бренде изготовителем предусмотрены разъемы, защищающие контакты от проникновений влаги, пыли.

Изделие XS-1700 оснащено сервисным каналом, по которому подключаются дополнительные устройства, в том числе – замки крышек багажников. Автосигнализации Пантера XS-3000 оснащены двухсторонней связью, укомплектованы брелоком-пейджером с четырьмя кнопками.

Предлагается обзор цен сигнализаций Pantera:

• XS-110 от 1 200 руб;
• XS-50 то 1500 руб;
• XS-200 до 2 000 руб;
• XS-1700 до 1 500 руб;
• XS-3000 свыше 2 000 руб.

Некоторые образцы бренда сняты с производства, но в торговых сетях по ним имеются предложения.

Что нужно знать, подключая сигнализацию Pantera?

Оборудование Пантера, как и другие электронные системы, подвержено сбоям в работе. В случае частых ложных срабатываний системы, сначала нужно проверить датчик удара, так как подобная проблема зачастую заключается именно в нем. Известно, что со временем могут окисляться места соединений механизмов, поэтому необходимо периодически осматривать систему и зачищать контакты.

Если не срабатывает брелок, то нужно подойти ближе к машине, чтобы исключить возможность воздействия радиопомех. Также причина может быть в разрядившемся аккумуляторе. Тогда следует отключить сирену и принять меры по восстановлению работоспособности комплекса.

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.
Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.
Есть одно важное обстоятельство.
Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т

Эти местом может стать бардачок либо нижний отдел панели.
Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно

Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

Сигнализация Pantera серии CLK

Рассмотрение автосигнализаций серии CLK произведем на двух образцах: CLK 350, CLK 375. Оба образца изготавливаются с ограниченными функциональными возможностями.

Для сигнализации Пантера CLK 350 характерно обеспечение защиты авто в минимальном объеме. Производитель бренда реализовал в образце блокирование дверей, запуска двигателя, звуковые сообщения во время толчков, ударов.

Производителем предусмотрен простой способ подключения автосигнализации, который по силам выполнить своими силами. Рассматривая положительные стороны охранных комплексов Пантера, выделяются:

• Комплектация двумя брелоками с односторонней связью;
• Звуковое оповещение сиреной с громким сигналом;
• Возможность бесшумной постановки на охрану.

К лучшим моделям бренда Pantera, в своем классе, образец относится благодаря присутствию защиты сигналов по кодированному каналу связи. Автосигнализация Пантера включается на охрану с работающим и заглушенным мотором. Рассматриваемый образец охранной системы, производитель оснастил усовершенствованным режимом «Паника». Обзоры показывают, что данный образец этой фирмы находится в торговых сетях на остатках, его стоимость составляет 1 400 – 2 400 руб.

Автосигнализации Pantera CLK 375 – надежное средство охраны машин. Повышенная точность сигнализации в эксплуатационных условиях компенсирует ограничения по опциям. Несмотря на минимальный комплект поставки устройства Пантера, комплектующих достаточно для качественного монтажа. Изготовителем фирмы в образце предусмотрено:

• Двойное шифрование радиоканалов;
• Ложные срабатывания двухуровневых датчиков исключены;
• Дополнительные каналы для увеличения опций.

Технические характеристики

Практически все производимые модели сигнализаций с автозапуском Пантера обладают схожими характеристиками. Отличия могут состоять лишь в функциональности системы и ее комплектации.

К примеру, технические параметры модели 868 такие:

• передача данных на расстоянии до двух километров;
• более совершенная система антихайджек;
• возможность эксплуатировать «сигналку» при температуре от –40 до +85 градусов по Цельсию;
• связь и передача данных между блоком управления и брелоком осуществляется на частоте 868 МГц;
• использовать дистанционный запуск и блокировку мотора можно на расстоянии не более одного километра;
• оповещение на брелок придет в том случае, если автомобиль находится в радиусе двух километров, а на пути сигнала не будет препятствий;
• блокировка стартера;
• обход неисправной охранной зоны.

Типовые отказы системы автозапуска и способы их устранения

Система за счет тщательной отработки конструкции и ПО обладает высокой эксплуатационной надежностью. Неполадки в ее работе возможны в случае

• неправильной сборки;
• отсутствия контактов;
• проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Сигнализация Пантера предназначена для установки на легковые автомобили и грузовики, имеющие бортовую сеть напряжением 12 В. Оборудование оснащается пультами с поддержкой 2-стороннего канала связи, имеется функция дистанционного или автоматического пуска мотора. Часть комплексов позволяет установить радиореле, дополнительно защищающие силовой агрегат от несанкционированного пуска.

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

1. Частота передачи сигнала — 308 MHz.
2. Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Комплект поставки

Эта система состоит из нескольких частей. После покупки их нужно аккуратно установить. Если у водителя есть какие-то навыки по работе с подобной аппаратурой, то он может без особого труда произвести установку. Если же это кажется слишком трудным, то имеет смысл обратиться к соответствующему специалисту. Перечислим основные устройства, составляющие «Пантера».

• Основной электронный блок.
• Брелок, на котором имеется дисплей и пять кнопок управления.
• Дополнительный брелок. На нём дисплей не предусмотрен и имеются только три управляющих кнопки.
• Датчик удара двухуровневый.
• Сирена для подачи громкого звукового сигнала.
• Реле, которое предназначено для блокировки двигателя по команде охранной системы.
• Специальная колодка с проводами, предназначенная для установки реле блокировки.
• Светодиодный индикатор, вместе со своим кабелем.
• Кнопочный переключатель для режима работы Valet. Иногда может возникнуть вопрос о том, для чего предназначен этот режим. Речь здесь идёт о том, чтобы отключить некоторые защитные функции тогда, когда это необходимо водителю. Такая ситуация, например, может возникнуть в процессе мойки машины.
• В комплекте поставки предусмотрен концевой выключатель.
• Комплект проводов.
• Инструкция.
• Упаковка.

Как установить?

Установка охранного комплекса возможна в гаражных условиях.

1. Откройте капот машины, зажигание должно быть выключено. От аккумулятора отсоедините минусовую клемму, предварительно ослабив зажим гаечным ключом.
2. Первым делом выполняется монтаж центрального блока управления. Устройство является «мозгом» охранного комплекса, с его помощью выполняются все функции. Установщики систем часто ставят устройства под центральной консолью, в районе ног водителя, рядом с рычагом для открытия капота. Это место не является безопасным, поскольку злоумышленники при взломе проверяют его в первую очередь. Небезопасно устанавливать блок под сиденьем водителя. Лучше произвести монтаж устройства в свободное пространство за приборной панелью или вещевым ящиком. Для этого выполните демонтаж облицовки рулевой колонки и части центральной консоли. Зафиксируйте устройство в месте посадки с помощью саморезов. Приборную панель демонтируйте аккуратно, чтобы не повредить ее составляющие элементы. Отключите все разъемы с проводами от устройства.
3. Выберите место для установки сирены под капотом. Рекомендуется вмонтировать устройство так, чтобы его не мог найти злоумышленник. При выборе места помните, что воздействие высоких температур от двигателя может привести в негодность сирену, поэтому ставьте ее подальше от блока цилиндров. Зафиксируйте устройство, чтобы оно не вибрировало во время движения.
4. Выполните установку приемопередатчика, этот элемент надо поставить в салоне авто как можно выше. Такое расположение позволит обеспечить качественный прием и передачу сигнала. Обычно антенна ставится на лобовом стекле, но наличие металлических предметов рядом с устройством станет причиной появления помех при передаче сигналов. Поэтому металла не должно быть в радиусе 4-5 сантиметров от адаптера.
5. Если охранный комплекс имеет функцию автозапуска по температуре, то комплектация будет включать в себя температурный датчик. Монтаж контроллера следует произвести под капотом автомобиля. Устройство врезается в магистраль охладительной системы, а его провода выводятся наружу. Датчик надо надежно зафиксировать в патрубке, чтобы его не смыло охлаждающей жидкостью. Рекомендуется устанавливать устройство подальше от коллектора, поскольку высокие температуры его разрушат.
6. При наличии реле блокировки в комплекте устройство ставится в районе замка зажигания и подключается к его силовой цепи.
7. Контроллер чувствительности устанавливается на кузов автомобиля. Чтобы датчик мог реагировать на любые воздействия на кузов, его рекомендуется установить в центральной части. Неплохим вариантом для установки будет перегородка, разделяющая салон и моторный отсек. Датчик прикручивается к кузову автомобиля посредством саморезов. Между устройством и металлической поверхностью не должно быть подкладок из пластика или резины. Пластмасса усиливает вибрацию, а резина, наоборот, уменьшает ее, поэтому контроллер может работать некорректно.
8. На капот, дверь багажного отсека, а также все двери надо установить концевые переключатели. Комплектация включает в себя только один концевик, поэтому остальные устройства придется докупить. Для монтажа детали на двери и багажник надо выполнить демонтаж облицовки. Устройства надежно фиксируются в посадочных местах.
9. На последнем этапе надо соединить все компоненты охранного комплекса с блоком управления и аккумуляторной батареей. Для подключения используется схема, которая входит в руководство.

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Новгородская, д.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
Подключение сигнализации PANTERA CL-550 к центральному замку ВАЗ 2112/10
