Руководство пользователя «шестого магикара»

Технические характеристики

Основные характеристики сигналки для авто Scher Khan:

• продолжительность сигналов при включении тревожного режима — 30 сек;
• для защиты транспортного средства сигнализация использует охранные зоны — замки дверей, капота и багажного отделения, электроцепи системы зажигания;
• монтаж возможен на автомобили с питанием бортовой сети от 9 до 18 вольт;
• при включенном режиме охраны Шерхан Магикар А потребляет около 20-35 мА;
• работа автосигнализации возможна при температуре от -40 до +85 градусов;
• масса микропроцессорного блока — 270 грамм;
• для питания основного коммуникатора потребуется блок на 1,5 В, дополнительно — на 6 вольт;
• срок службы батарейки в главном пульте составляет около 6 месяцев, в запасном — 3 года в среднем;
• передача сигналов осуществляется на рабочей частоте 433 МГц.

Как сбросить настройки

Сброс настроек охранных комплексов Шерхан (начиная от модификации Scher-Khan 3) выполняется при помощи кнопок, расположенных на брелоке. Поскольку в сигнализациях применяется таблица программирования, состоящая из 2 разделов, то операция выполняется в 2 этапа. Процедура одновременного обнуления всех параметров конструкцией оборудования не предусмотрена.

На части охранных комплексов используется методика обнуления значений при помощи кнопки программирования или ввода числового пароля. В ранних модификациях (например, «Магикар 2») операция производится при помощи ряда 2-позиционных переключателей, расположенных на задней стенке корпуса. Возврат к заводским параметрам подразумевает перевод тумблеров в положение «выключено».

Меню № 1

Чтобы обнулить первую таблицу (программируемую сочетанием клавиш «1» и «2»), необходимо:

1. Войти в режим корректировки функций, удержав в нажатом состоянии на протяжении 2 секунд кнопки «1» и «2». При корректном выполнении команды однократно срабатывает клаксон или сирена, одновременно подается вспышка внешней светотехникой (подключенной к охранному оборудованию).
2. Выполнить 3 кратковременных последовательных воздействия на клавишу «3». Каждый раз должен подаваться короткий гудок сиреной и мигает внешнее освещение.
3. Подождать, пока после третьего нажатия пройдет 5-7 секунд: задержка необходима для автоматического возврата значений к заводским параметрам. Подтверждением является тройной короткий сигнал ламп, дополненный троекратным срабатыванием сирены.

Меню № 2

Вторая таблица очищается по аналогичному алгоритму, для вызова режима программирования применяется 2-секундное удержание кнопок «2» и «4». Порядок действий стандартен для сигнализаций «Магикар» А, 5, 6 или 7. В модификациях Jungle или Vegas используется общая таблица программирования, которая удаляется по 2 методикам (в зависимости от изначального программирования центрального блока).

Для удаления значений без использования кода требуется выполнить следующие шаги:

1. После активации зажигания в течение 5 секунд произвести троекратное нажатие на переключатель Valet.
2. После подачи вспышки световой сигнализацией выполнить еще 3 нажатия на кнопку (интервал между воздействиями находится в диапазоне от 1 до 3 секунд).
3. Подождать 3 секунды, которые необходимы для удаления настроек.

Если владелец установил сброс с помощью пароля, то после включения зажигания производится ввод его первой цифры (нажатиями на переключатель). Затем водитель ожидает 3 секунды, после вспышки ламп светотехники набирается второй символ. При корректном пароле происходит одиночная вспышка, если допущена ошибка, то лампы мигнут дважды. Предусмотрено 3 попытки ввода кода, если все числа окажутся ошибочными, то включается 30-минутный таймер, блокирующий функцию запроса пароля.

После получения подтверждения корректности кода выполняется тройное воздействие на кнопку Valet. Конструкция сигнализации допускает интервал между нажатиями в диапазоне от 1 до 3 секунд. Каждая операция сопровождается работой ламп светотехники. После 3-секундной паузы, в течение которой запрещено нажимать на клавиши коммуникатора, происходит возврат настроек к исходным параметрам. Подтверждением является тройная вспышка ламп.

Инструкция по эксплуатации

Перед началом работы нужно изучить руководство по применению Magicar 8, инструкция по эксплуатации включена производителем в комплект. После этого следует активировать брелок. В инструкции подробно написано, как это сделать, есть подробное объяснение для «чайников».

Между контактной пластиной и аккумулятором производитель устанавливает специальную прокладку для изоляции. Это сделано для того, чтобы батарея Sherhan при транспортировке не разрядилась до того, как начнется эксплуатация системы Маджикар.

Прокладку удаляют. Для этого в сторону отводят фиксатор, блокирующий крышку отсека с батареями. На крышку нажимают, отодвигая ее в сторону, которая противоположна антенне.

Батарейку вынимают, а затем удаляют изоляционную прокладку. Она располагается между токосъемной пластиной и аккумулятором. После этого батарейку ставят обратно.

Необходимо соблюдать полярность, расположение плюса и минуса можно посмотреть на дне отсека. Если подписи нет, то отрицательный вывод устанавливают в сторону антенны. После завершения работы крышку закрывают, брелок можно использовать.

Есть ли автозапуск и как его включить

При выборе восьмой версии нужно учитывать, что автоматического автозапуска Шерхан у нее нет. Если он необходим, лучше приобрести седьмую версию. С ее помощью можно подключить автозапуск, а потом заводить мотор с помощью нажатия кнопки.

Функция полезна тем, что включать двигатель можно на расстоянии, например из дома.

Инструкция для моделей Мобикар

Дистанционный запуск двигателя с пульта сигнализаций Mobicar A, B, 1, 2 можно только в режиме охраны. Для автомобиля с «механикой» проведите следующую подготовку.

1. При заведённом двигателе, поднятом «ручнике», отпущенной педалью тормоза нажмите клавишу 3 на брелоке.
2. Выньте ключ из замка зажигания.
3. Выйдите из автомобиля и поставьте его на охрану, кликнув по клавише 1.

Комбинация следующих клавиш позволит активировать автозапуск.

1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
3. Выход из режима производится долгим нажатием клавиши 3.

Выставить время автозапуска можно и вручную, внимательно прочитав инструкцию.

Функции

Головной блок поддерживает основные функции:

• раздельные кнопки для управления режимами охраны;
• визуальное и звуковое подтверждение выполнения команд;
• функция вибрационного вызова на коммуникаторе;
• синхронизация пультов, прописанных в память комплекса;
• поддержка управления вторым автомобилем (с аналогичным комплексом);
• автоматическая подсветка экрана;
• режим автозапуска;
• поддержка функции «турботаймер»;
• возможность параллельной работы со штатной сигнализацией (режим Slave);
• охрана машины с заглушенным и запущенным двигателем;
• подача тревоги сиреной и подключенной светотехникой;
• выход для отпирания замка багажного отсека;
• 2-этапное отключение блокировки дверей;
• функции паники и противодействия разбойному ограблению.

Преимущества и недостатки

Отмеченные владельцами преимущества оборудования:

• возможность установки на машины с цифровой шиной;
• низкая стоимость оборудования;
• долгий срок службы элемента питания в коммуникаторе;
• отсутствие ложных срабатываний.

Минусами автосигнализации, по отзывам пользователей, являются:

• отмечены случаи самопроизвольного включения при движении автомобиля;
• разрывы канала связи;
• бестолковая инструкция по эксплуатации;
• сложности с подбором обходчика иммобилайзера.

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно

Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

1. Машину нужно снять с охраны, не включая зажигание.
2. Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
3. Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
4. Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
5. Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
6. Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
Вводим первую цифру кода, нажав одну из кнопок брелока

Введенная цифра будет соответствовать номеру нажатой кнопки.
После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2

Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

1. Сняв машину с охраны, оставляем открытой водительскую дверь.
2. Включаем зажигание.
3. 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
4. После десятого удара светодиод должен начать быстро моргать синим цветом.
5. Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
6. Таким же образом вводим еще три цифры.
7. Выход из режима записи произойдет автоматически после ввода последней цифры.

Инструкция по настройке автозапуска

Для автозапуска двигателя необходимо не менее 2 секунд удерживать кнопку 2 на пульте управления. С помощью кнопок на пульте управления выполняется настройка периодичности запуска мотора. Автоповтор пуска возможен через 2, 4 или 8 часов.

Также возможен запуск двигателя с привязкой к температуре в салоне. Если зимой температура опустится ниже -15 или -25 градусов, а летом — поднимется до +60, модуль сигнализации «Шерхан» автоматически запустит мотор.

Видео по настройке сигнализации

С подробностями настройки автосигнализации «Шерхан» для чайников можно ознакомиться в
видеоролике.

Руководство пользователя

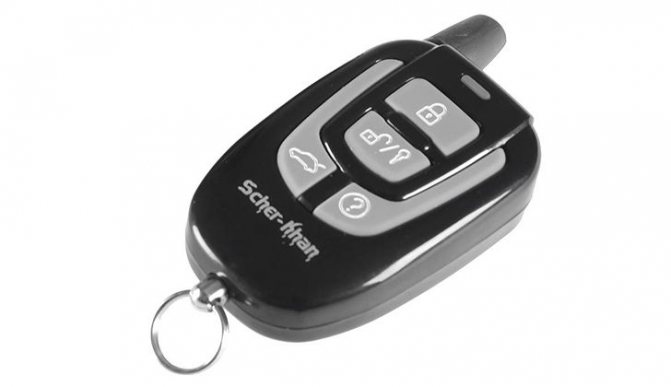

Для управления противоугонным комплексом может использоваться брелок либо ключ зажигания. При правильной настройке эта процедура осуществляется с применением тревожной кнопки. С помощью пульта можно программировать функции и устанавливать пароль для экстренного отключения либо активации системы.

Настройка PIN-кода

Чтобы настроить персональный пароль, нужно зайти в режим программирования:

1. Транспортное средство снимается с охраны.
2. Открывается дверной замок машины.
3. Производится активация зажигания путем установки и прокручивания ключа в замке. Мотор запускаться не должен.
4. На брелоке-коммуникаторе зажимаются третья и четвертая клавиши. Сигнализация моргнет один раз световыми приборами, сработает сирена. Если сигнал будет тройным, это говорит о безуспешной попытке входа в режим настройки пароля.
5. Производится ввод первой цифры кода, для этого потребителю дается четыре секунды после сигнала сирены. Для установки значений используются клавиши коммуникатора, выбранной цифре соответствует кнопка. Если символ принят успешно, сигнализация воспроизведет соответствующее количество вспышек и сигналов сирены.
6. Последующие цифры указываются идентично, для ввода каждой автовладельцу дается четыре секунды. Когда будет введен последний символ, система автоматически выйдет из режима настройки. Об этом автовладельцу сообщит двойной сигнал сирены и две вспышки световыми приборами.
7. Затем можно отключить зажигание и запереть все двери машины.

Чтобы открыть транспортное средство, используя код, выполняются следующие действия:

1. Отключается автомобильная сигнализация.
2. Открывается дверь водителя.
3. Ключ вставляется в замок, зажигание активируется.
4. Автовладелец десять раз стукает по контроллеру вызова. Временной интервал между воздействиями должен составить 1,5 сек. При каждом последующем ударе диодный элемент будет моргать красным цветом.
5. Каждый символ пароля настраивается методом ударов, их число должно соответствовать цифре. Подтверждение ввода осуществляется каждые 1,5 сек. При указании каждой цифры диод будет моргать синим цветом.
6. Аналогично указывается каждым символ пароля. В подтверждение сигнализация будет моргать световыми приборами и срабатывать сиреной.

Если автовладелец войдет в режим настроек PIN-кода, диодная лампочка начнет мигать синим цветом.

Об основных настройках и функциях противоугонной системы рассказал канал «Videomax12345».

Как включить охранный режим?

Запускать режим зажиты нужно после выключения зажигания и закрытия всех дверных замков машины. Для выполнения задачи кликается первая клавиша на пульте. Это приведет к блокировке дверных замков и стартерного механизма.

При активации данной функции происходит следующее:

• сирена срабатывает один раз;
• моргают световые приборы автомобиля;
• диодный индикатор мигает на блок с интервалом в 1 секунду;
• на дисплее коммуникатора фары транспортного средства моргают пять раз и появляется индикатор запертого замка;
• пульт издает мелодичный сигнал.

Индикатор в виде запертого замка отображается на дисплее коммуникатора до момента, пока режим защиты не будет отключен. При включении охраны сигнализация осуществляет постоянный мониторинг и анализ показаний, выдающихся контроллерами. Через 30 секунд после включения защиты производится активация датчика чувствительности. Если силовой агрегат остается запущенным, процедура включения режима охраны выполняется аналогично. Все двери запираются и кликается первая клавиша на пейджере.

Но контроллер чувствительности останется выключенным до момента, пока работает зажигание. Индикация охранного режима будет аналогичной. Через 30 секунд после выключения силового агрегата произойдет проверка сигналов.

Пользователь Сергей Горин показал несколько способов управления охранным режимом сигналки Магикар 5.

Проверка системы

Для диагностики состояния противоугонной установки используется четвертая клавиша. После ее нажатия на экране коммуникатора отобразятся данные анализа автосигнализации. Информация о проведении проверки подтвердится сигналами сирены, а также световой сигнализацией.

Отключение системы

Чтобы выключить охрану, используется вторая клавиша коммуникатора. В подтверждение сирена воспроизведет один сигнал, сработают световые приборы автомобиля. На экране пейджера моргнут фары машины, появится индикатор с открытым замком.

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

• Дистанционный запуск двигателя и автоматический
• Отображение состояния автомобиля на брелке
• Датчик тахометра

scher khan magicar7

• Турботаймер с интеллектуальным режимом работы
• Охрана автомобиля с работающем двигателем
• Функция энергосбережения батарейки
• Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
• Функция блокировки кнопок на брелоке
• Будильник

Функции брелка

1. Индикация напряжения батареи брелока
2. Режим энергосбережения «Battery Save Mode»
3. Индикация текущего времени
4. Функция будильника
5. Функция парковочного таймера
6. Возможность управления вторым автомобилем
7. Автоматическая подсветка дисплея
8. Защита от перехвата кодовых посылок MAGIC CODE
9. Включение и выключение режима охраны разными кнопками
10. Аудиовизуальное подтверждение выполняемых команд
11. Вибрационный вызов
12. Сверхдальняя связь с процессорным блоком (до 1 500 м)
13. Синхронизация показаний всех брелоков, записанных в память системы
14. Индикация разряда батареи брелока
15. Индикация температуры в салоне автомобиля
16. Индикация напряжения аккумуляторной батареи автомобиля
17. Индикация напряжения батареи брелока
18. Режим энергосбережения «Battery Save Mode»
19. Индикация текущего времени
20. Функция будильника
21. Функция парковочного таймера
22. Индикация времени работы двигателя в режимах автоматического запуска «Pit-Stop» и «Турбо»
23. Программирование времени автоматического запуска двигателя (с точностью до минуты)
24. Звуковой и визуальный режим напоминания о получении тревожного сообщения
25. Блокировка клавиатуры брелока
26. Оперативное, с брелока, программирование всех функций системы
27. Экономичное питание (один элемент ААА)

Функции процессорного блока

1. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
2. Работа системы запуска как с бензиновыми, так и с дизельными двигателями
3. Запуск двигателя по команде с брелка
4. Автоматический запуск двигателя каждые 2, 4 или 8 часов
5. Автоматический запуск двигателя в заранее заданное время каждые 24 часа
6. Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
7. Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
8. Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
9. Персональный код для снятия системы с охраны при утере брелока (PIN 1)
10. Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
11. Двухшаговое отключение охраны (возможно с применением персонального кода)
12. Режим охраны автомобиля с работающим двигателем
13. Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)
14. Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю (два режима)
15. Силовой выход управления центральным замком автомобиля
16. Приоритетное отпирание двери водителя (программируемая функция)
17. Силовой выход отпирания замка багажника
18. Силовой выход управления аварийной сигнализацией (две цепи)
19. Программирование типа реле блокировки
20. Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
21. Учет задержки салонного света (программируемая функция)
22. Возможность подключения отрицательных и положительных датчиков дверей
23. Выбор длительности и числа импульсов управления замками дверей
24. Запирание и отпирание замков дверей при включении и выключении зажигания
25. Режим турботаймера с изменяемым временем охлаждения турбины двигателя
26. Отслеживание интенсивности работы двигателя по тахометрическому сигналу
27. Автоматическая постановка на охрану (программируемая функция)
28. Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
29. Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
30. Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
31. Режим «Паника» или JackStop (программируемая функция)

Достоинства системы

Преимущества сигнализации Шерхан Магикар 6:

• надежная защита автомобиля: взломать систему код-граббером проблематично;
• наличие цветного экрана на пульте с обозначением всех пиктограмм упрощает настройку системы;
• в комплектацию входит сервисное руководство, позволяющее самостоятельно произвести монтаж сигнализации;
• наличие чувствительных сенсоров;
• большой диапазон работы коммуникаторов;
• наличие функции вызова автовладельца из салона транспортного средства;
• возможность изменения параметров сигнализации с использованием компьютера;
• наличие опции настройки автозапуска без коммуникатора.

Peugeot 308 White Wild Cat › Бортжурнал › #109. Scher-Khan Logicar 3 + автозапуск

Драстя!)Автомобиль продан, но материала скопилось еще на пару статей.Пересилив свою лень, потихоньку буду наверстывать упущенное.

Сегодня хочу рассказать Вам о сигнализации с автозапуском.Если помните, изначально я устанавливал на свой Peugeot slave систему Prizrak 710.

Система полностью встраивалась в электронную начинку автомобиля и управлялась со штатного кнопочного ключа. Выдавал систему только светодиод индикации.Установкой сигнализации занималась контора Дмитрия ака DrGRI (г.Москва).Все четко, быстро и с гарантией.Сигнализация прослужила мне верой и правдой 2 года (если я не ошибаюсь), и НИ РАЗУ не имела сбоя.Главным минусом этой системы, как и прочих других — односторонняя связь с автомобилем и отсутствие возможности подключить автозапуск (далее а/з). Вы не знаете в каждый момент времени в каком состоянии находится охраняемый объект.

Я раньше никогда не парился по такому поводу, и на всех прошлых автомобилях устанавливал Alligator различных модификаций (в зависимости от года покупки авто). Но все чаще и чаще меня стали парить отмороженные “булки” холодными зимними деньками, когда с утречка садишься в ледяной автомобиль, и сидишь стуча зубами в надежде не расколоть оба “фабержэ”)))Но Дмитрий меня уговаривал изначально, что необходимо ставить систему именно с а/з. Я наотрез отказался, т.к. свободных финансов у меня тогда не было, да и а/з я на себе никогда не испытывал, поэтому обладал только теоретическими знаниями о его пользе)

Время шло, финансы росли, и я таки созрел на имплантацию другой системы. Системы с автозапуском двигателя.И конечно же для этого я опять же обратился к Дмитрию ака DrGRI .

Старая сигнализация была успешно демонтирована, а на ее место заточили систему Scher-Khan Logicar 3.

В прошлый раз, мне поступило много вопросов по поводу работы иммобилайзера (далее иммо), при установке сигнализации Prizrak.Так вот отвечал тогда, отвечу и сейчас сразу — система Logicar имеет свой модуль обхода штатного иммо.Для корректной работы, Дмитрий изготовил пустую болванку штатного ключа, с прописанным в нем КОДОМ иммо МОЕГО автомобиля. Этот код должен быть указан у вас на табличке, которая прикреплена к ключам, при покупке нового автомобиля.Эту болванку разместили в этом модуле, и спрятали в недрах торпедо автомобиля.Работает это так:1. в штаном режиме, иммо опрашивает ключ в замке зажигания при попытке завести автомобиль2. в режиме а/з, при поступлении дистанционного сигнала, идет кратковременный запрос иммо в модуле обходчика, после чего двигатель запускается. Как только вы сели в автомобиль, и нажали на педаль тормоза (или перевели селектор АКПП), идет опрос штатного ключа в замке зажигания. Если ключа нет, автомобиль глохнет.Т.е. наличие обходчика, но отсутствие ключа зажигания не позволяет угнать у вас авто.

Мало того, при установке системы, были добавлены пару авторских доработок, не позволяющих проникнуть в автомобиль при работе а/з, которые не входят в штатный перечень функционала))

ДОПОЛНЕНИЕ!— Штатный ключ с кнопками так же действует как брелок сигнализации, т.е. при нажатии кнопок на ключе, автомобиль закрывается и встает на охрану/отпирает двери и снимает с охраны (SLAVE режим)— Длительное нажатие кнопок штатного ключа по прежнему закрывает окна— При постановке на охрану с пейджера сигнализации, окна так же автоматически закрываются— Помимо пейджера в комплекте идет еще один брелок сигнализации, но без обратной связи— Система поддерживает режим турботаймера— Пейджер имеет режим выбровызова/безшумной постановки на охрану— Возможность управления 2 разными автомобилями— Наличие дополнительного канала управления (например открытие багажника)— На дисплее пейджера отображаются символы: открытие капота/дверей/багажника/срабатывание датчика удара/работающий двигатель/будильник/текущее время/напряжение АКБ/температура в салоне

В общем, работа системы мне нравилась, особых замечаний к ней нет (разве что батарейки в пейджере быстро садятся). Брелок бьет далеко. Завожу автомобиль с 16го этажа, и пока спускаюсь во двор, сажусь в уже горячее сиденье (попогрейку включаю на ночь) и теплый салон.Так же система позволяет устанавливать запуск двигателя по времени суток/температуре на улице, выводит на дисплей температуру в салоне и напряжение АКБ.

Оч рекомендую эту систему для установки в Peugeot 308))Весь перечень функций можно найти в интернете.И огромное спасибо Дмитрию и его установщикам. Быстро, четко, дешево.Буду обращаться еще))

Благодарю за внимание.Подписывайтесь на БЖ, ставьте лайки, а комментарии оставляйте ниже)Дальше будет еще интереснее. И не факт что на этом авто))Моя группа ВконтактеМой Instagram

Подключение аварийной световой сигнализации

Для подключения аварийной сигнализации (поворотники) можно использовать встроенное реле системы Scher-Khan Magicar 10 – это красный/белый и фиолетовые провода разъема CN1 системы Scher-Khan Magicar 10, также подключение аварийной сигнализации возможно через доп канал 3 – это белый провод разъема CN11 системы Scher-Khan Magicar 10 (См. схему 1).

Для подключения через доп канал 3 необходимо использовать внешнее НР реле, инвертирующее «+» доп канала 3 в «минус». «Минус» доп канала 3 подключаем к фиолетовому/красному проводу коричневого разъема монтажного блока. (см. рис. 2), фиолетовый/красный провод – это тригерный минусовой сигнал от кнопки аварийки, на данном проводе появляется «минус» при нажатии кнопки аварийки.

Рис. 2: Подключение аварийной световой сигнализации через доп канал 3.

Настройка времени, автозапуск по времени

пуск по таймеру (А); режим турботаймера (B); пассивное включение системы (C); режим автоматического включения без нажатия на кнопки (D); включенная сирена (E); выключен датчик определения ударов (F); активен вибровызов в брелоке (G); управление замками дверей после запуска зажигания (H); открытая крышка багажника (J); включен в режиме автозапуска двигатель (K); состояние системы (L); открытые двери (M); поле для отображения часов, температуры и данных при автозапуске (N); режим работы Valet (O); работающая аварийная сигнализация или невыключенные габариты (P); срабатывания датчика удара (Q); индикатор батареи брелока (R); уровень сигнала (S).

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1.       Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2.       Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3.       Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

4.       Зажать кнопки 2 и 3 на две секунды и сохранить настройки.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1.       Зажать кнопки 2 и 3 на 2 секунды.

2.       После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3.       Кнопкой 1 установить часы, кнопкой 2 – минуты.

4.       Снова нажать 2 и 3 и сохранить значения таймера.

5.       Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Функции

Сигнализация Меджикар А имеет один из лучших наборов функций среди охранных систем бюджетного сегмента.

Брелка

• защита сигнала при помощи кодировки MAGIC CODE;
• подтверждение выполняемых команд звуковыми сигналами и сообщениями;
• громкий звук и виброзвонок;
• ЖК-дисплей с высоким разрешением;
• индикация разряда батареи, напряжения АКБ автомобиля, температуры в салоне, текущего времени;
• связь до 800 м с микропроцессорным блоком;
• дистанционный пуск силовой установки с различными опциями;
• возможность программирования всех функций с брелока.

Головного блока

Функции процессорного модуля Sherhan A:

• автозапуск машин с МКПП и АКПП;
• возможность работы с бензиновыми и дизельными моторами;
• настройка дистанционного запуска по температуре и таймеру;
• опция циклического прогрева двигателя;
• отслеживание запуска силовой установки по сигналам от генератора;
• программируемое время вращения стартера;
• персональные коды для снятия с охраны и для доступа в салон при потере ключа;
• выбор времени функционирования в режиме Турбо;
• силовые выходы управления центральным замком, аварийной сигнализацией;
• программирование типа реле блокировки;
• опция охраны транспортного средства с работающим мотором;
• автоматическая постановка на охрану;
• учет задержки выключения света в салоне.

Основные возможности

Включение и отключение охранного комплекса производится с использованием коммуникатора. Это же устройство применяется для того, чтобы настраивать основные функции сигнализации. Все опции регулируются аналогично как на главном, так и на дополнительном пульте.

Список функций

Опции, которыми обладает сигнализация:

• использование двух индивидуальных каналов для выключения и активации режима защиты;
• опция настройки кода доступа в салон автомобиля при отсутствии или поломке коммуникатора;
• наличие отдельных силовых выходов для дверных замков, багажного отсека и световой сигнализации;
• автоматическое включение охранного режима;
• программируемая функция задержки подсветки в салоне автомобиля;
• наличие встроенной защиты в микропроцессорном модуле от программирования новых коммуникаторов;
• включение охраны в автоматическом режиме в случае, если после ее отключения не сработал ни один концевой переключатель;
• наличие опции бесшумного режима защиты;
• скрытая охрана транспортного средства (оповещение будет приходить только на коммуникатор с дисплеем);
• наличие встроенной защиты электролиний от короткого замыкания;
• возможность включать и выключать дополнительное электрооборудование по двум каналам;
• активация режима защиты при запущенном силовом агрегате;
• турботаймер, позволяющий отложить выключение системы зажигания на две минуты;
• опция настройки параметров действия для дополнительных каналов;
• включение и отключение блокировки дверных замков при активации и деактивации системы зажигания;
• опция двухшаговой деактивации замочных изделий с приоритетом водительской двери;
• открытие двери багажного отсека по команде с пульта;
• опция мониторинга уровня температуры в салоне транспортного средства.
