Что такое синхронизаторы коробки передач

Признаки износа механизма

На поломку синхронизатора может указывать несколько вещей, причем, на первый взгляд, они могут указывать и на поломку другого элемента коробки передач. Этим могут воспользоваться недобросовестные мастера, настаивающее на капитальном и дорогостоящем ремонте всей коробки передач. Автолюбитель должен уметь различать признаки поломки синхронизатора с теми признаками, которые указывают на неисправность других элементов трансмиссии

И вот на что нужно обращать внимание:

• Произвольное выключение какой-либо из передач;
• Резкий шум в момент переключения скорости;
• Затрудненное включение передачи;
• Нечеткое включение передачи или невозможность ее включения.

Чаще всего автолюбители жалуются на шум, возникающий при работе коробки передач. В большинстве случаев он вызвать износом конуса или искривлением блокирующего кольца. Более серьезная проблема – самопроизвольное выключение передачи. Здесь проблема может связана как с муфтой, так и критическим износом шестерни. Если передачу попросту сложно включить без приложения серьезного усилия, можно смело диагностировать поломку синхронизатора. Механизм можно отремонтировать, однако практика успела показать, что установка нового синхронизатора предпочтительнее, чем ремонт старого. Впрочем, автолюбитель может оттянуть выход из строя уже установленного механизма. Для этого нужно:

1. Минимизировать число резких стартов;
2. Отказаться от агрессивного стиля вождения;
3. Своевременно менять трансмиссионное масло;
4. Выжимать сцеплением полностью перед тем, как переключить передачу;
5. Вовремя проходить техобслуживание.

В идеале, синхронизатор служит столько же, сколько и вся коробка передач. Это несложное механическое устройство, в котором практически нечему ломаться. Конечно, со временем металл стареет и теряет свои свойства, однако синхронизаторы даже довольно старых автомобилей могут исправно выполнять свои задачи даже в самых жестких условиях. При желании автолюбитель все равно может снять деталь, произвести осмотр и мелкий ремонт механизма. Давайте узнаем, что для этого нужно.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Передача выключается самостоятельно

Причиной является износ муфты. Проблема серьёзная, многие автолюбители говорят, что передачу «выбивает». Обусловлено это тем, что при выработке зубцов на муфте, не происходит её качественного зацепления с шестерней передачи. Проверить муфту можно только сняв её.

Причиной такой неисправности становится банальная недостача масла в трансмиссии, или необходимость его замены

Если не уделять внимание замене масла в КПП, то трение между деталями становится более сильным, что приводит к их преждевременному износу. Поломки начнутся с блокирующих колец, что может привести к выходу из строя синхронизатора

Для чего это нужно

В первую очередь стоит разобраться с тем, как работает механическая коробка передач. Вкратце, она нужна для передачи крутящего момента на колеса от коленчатого вала, а также для изменения передаточного отношения. Если еще проще, то коробка передач изменяет крутящий момент, что дает автомобилю возможность без проблем двигаться с разными скоростями и в условиях постоянно меняющихся нагрузок. В основе коробки передач лежит тройка валов (первичный, вторичный, промежуточный) и шестерни разных размером. Взаимодействие валов обеспечивается этими самыми шестернями.

Теперь о тандеме двигателя внутреннего сгорания и коробки передач. Суть его работы двигателя сводится к вращению коленчатого вала. Когда вал вращается, начинает вращаться и первичный вал коробки передач, который соединен с ним маховиков. Если водителем выбрана нейтральная передача, вторичный вал не начинает вращения. А вот когда водитель выбирает другую передачу, шестерни вторичного вала сразу же входят в зацепление с шестернями первичного вала. Усилие от агрегата передается на ведущие колеса через цепь элементов автомобильной трансмиссии. Разумеется, сцепление шестерней должно вызывать что-то вроде ударов. Здесь синхронизатор и оказывается очень нужным механизмом.

Неисправности синхронизатора и способы их устранения

При появлении каких-либо затруднений с переключением передач, большинство автовладельцев, которые имеют хотя бы базовые знания об устройстве и принципе работы коробки передач считают, что виной всему именно синхронизатор. Зачастую это оказывается правдой, хотя предварительно все же следует исключить неисправности сцепления, которые тоже довольно часто вызывают проблемы в работе механической коробки передач, когда система функционирует с заеданием, определенным запозданием и так далее.

Если проверка не обнаружила нарушений, самостоятельно заподозрить проблемы с синхронизатором можно по таким симптомам:

При самопроизвольном выключении передач, в первую очередь, необходимо обратить внимание на выключающую муфту и шестерни, которые могут быть изношены.
Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца либо о том, что его коническая часть изношена.
Сложное переключение передач, когда необходимо прилагать большие усилия и совершать несколько попыток, фактически гарантированно говорит о вышедшем из строя синхронизаторе.

Сразу следует сказать, что ремонт данного устройства крайне трудоемкий и фактически нереально выполнить его самостоятельно. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. Помимо этого, стоит знать, что довольно часто может наблюдаться такое явление, как выкрашивание зубьев шестерни — такой опасности наиболее подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такой коробки недопустима.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач. На неполадки синхронизатора могут указывать:

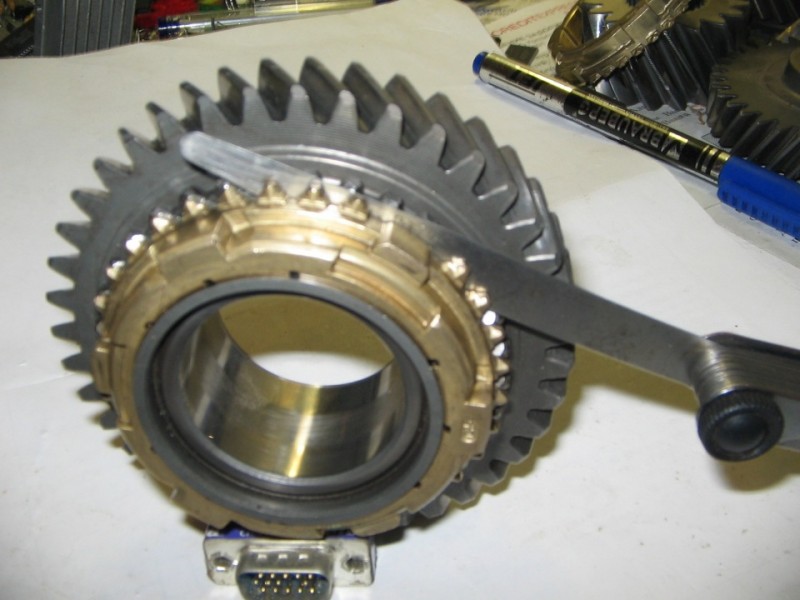

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

СИНХРОНИЗАТОР КОРОБКИ ПЕРЕДАЧ В ДЕЙСТВИИ

Когда селектор КПП находится в положении «нейтрал», каждая муфта синхронизатора располагается в среднем положении. При таком расположении передача мощности через них полностью исключается. При этом шестерни, находящиеся на ведомом валу, не имеют никаких препятствий к вращению.

Как только мы переключаем передачу, муфта сразу перемещается с помощью вилки КПП в положение, аналогичное тому, которое занимают шестерёнки, вслед за ними. Сдвиг муфты сопровождается изменением положения сухарей, что воздействует на кольцо блокировки, которое в результате ложится вплотную к конусу шестерни. За счёт силы трения, создаваемой в это время между поверхностями, кольцо проворачивается до тех пор, пока сухари не становятся в упор с пазами. Остановка кольца в этот промежуток времени происходит именно из-за проворачивания.

Именно так, в конечном своём положении, этот агрегат работает согласно своему назначению – не допускает последующего движения муфты включения по траектории вальной оси. Это происходит потому, что все без исключения торцы шлиц, расположенные по всему периметру кольца, встают напротив тех же частей механизма муфты.

схема синхронизатора в разрезе

Впоследствии скорости ведомого вала и шестерней синхронизируются с помощью силы трения, образуемой взаимодействием поверхностей. Далее, когда процесс выравнивания передач завершён, кольцо блокировки начинает проворачиваться в противоположную сторону.

Таким образом, муфта, которая до этого была заблокирована и ограничена в траектории движения, начинает функционировать, и её шлицы сцепляются с шестерным венцом, имея свободный ход. Далее шестерни соединяются с вторичным валом КПП.

Неисправности и методы их устранения

Основные неисправности МКПП, происходят из-за высокого износа или неправильной эксплуатации. Как правило, валы и шестерни являются достаточно прочными изделиями, поэтому их сломать крайне сложно, и они практически не страдают. Однако слабое звено именно синхронизаторы, потому как они имеют наибольшее количество мелких, легко «стираемых» элементов. Если масло в трансмиссии плохое, оно не может гарантированно смазывать все детали, поэтому появляется повышенный износ. Таким образом, первыми страдают кольца синхронизаторов. Проявляется это:

— Повышенным хрустом при переключении

— Сложно переключаются передачи, или вообще не включаются

— Самопроизвольное выключение передачи, например — при сбросе скорости, тут уже может быть повреждена сама муфта

В любом из этих случаев, накрылся синхронизатор, либо его кольца (что чаще всего бывает), либо нужно полностью проверять муфту на износ.

Ремонт сложный и требует достаточно высокой квалификации мастера, я бы не дозволил делать мою МКПП абы кому, потому как неправильные действия влеку за собой повторный ремонт, а это снятие коробки и т.д.

В вашем случае, мастер обрисовывает замену других трущихся элементов, например подшипников. Это справедливо, ведь у вас вышли из строя синхронизаторы, а это говорит о высоком износе всего механизма. Так что мой вам совет – если планируете ездить на этой машине долго, то меняйте все, как говорит вам мастер!

А на том у меня все, читайте наш АВТОБЛОГ.

Синхронизатор — устройство, входящее в состав коробки передач многих автомобилей (ВАЗ 2110 в том числе), и являющийся её деталью, позволяющее сделать процесс переключения скоростей плавным, а происходит это посредством выравнивания скоростей вращения шестерни и муфты сцепления, тем самым исключая удары в момент переключения и уберегая от быстрого износа зубцов шестерни коробки передач.

Синхронизатор состоит из ступицы, которая неподвижно закреплена на валу, перемещаемой относительно ступицы подвижной муфты, шестеренок, блокировочных колец и обоймы сухарей. Смотрите видео про принцип работы механической коробки передач:

Поиск нового синхронизатора

Так как синхронизатор собирается под конкретную коробку передач, нет оснований думать, что механизм с одного автомобиля можно установить на коробку другого авто. Конечно, принцип действия этих двух механизмов будет одинаковым, но, например, их геометрия может быть разной. Правильнее всего будет подбирать запчасть по:

• VIN-коду транспорта;
• Коду уже установленного синхронизатора;
• Параметрам транспорта и его коробки передач.

• Onnuri (Южная Корея);
• Transporterparts (Франция);
• KAP (Южная Корея);
• Omix-ADA (США).

Также комплектующие синхронизатора можно найти в каталогах крупных европейских упаковщиков. Качество данных запчастей, как отмечают автолюбители, не всегда высоко. А вот запчасти от южнокорейских фирм, напротив, радуют как ценой, так и качеством исполнения. Что касается синхронизаторов в сборе, то их можно найти только под именами автоконцернов, т.е. оригиналы. При желании на покупке механизма можно сэкономить, подобрав вариант на авторазборке. Если вы заинтересованы в покупке запчасти с максимально большим эксплуатационным ресурсом, брать лучше новый оригинал.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач. На неполадки синхронизатора могут указывать:

• шум при переключении скоростей;
• приходится прилагать большое усилие для включения передачи;
• передача не включается или включается нечетко;
• самопроизвольное выключение передачи;

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Устройство синхронизатора

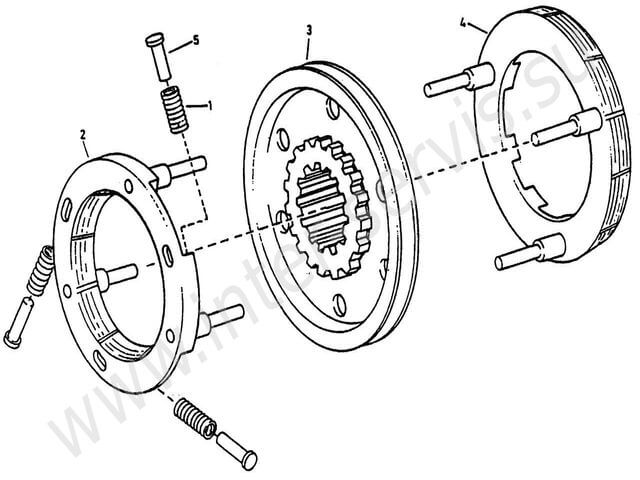

Конструкция синхронизатора

: 1 — шестерня II передачи; 2 — блокирующие кольца; 3 — скользящая муфта включения II и III передач; 4 — ступица; 5 — стопорное кольцо; 6 — пружина; 7 — сухарь; 8 — шарик; 9 — шестерня III передачи

Синхронизатор состоит из ступицы, которая установлена через шлицевое соединение на вторичный вал КП и может перемещаться по валу продольно вместе с муфтой переключения передач. Ступица соединена с муфтой также через шлицы — внешние для ступицы, внутренние для муфты переключения. На наружной поверхности ступицы под углом 120 градусов прорезаны три паза, в которых располагаются сухари синхронизатора. Выступы сухарей совпадают с кольцевой проточкой внутренней шлицевой поверхности муфты. Сухари прижимаются к внутренней поверхности муфты кольцевыми пружинами. Шестерни вторичного вала КП имеют боковые конические поверхности, на которые насажены свободно вращающиеся бронзовые блокирующие кольца, находящиеся в зацеплении с кончиками сухарей. Пазы блокирующих колец, в которые входят концы сухарей, на 50 процентов больше ширины сухарей. На внешней стороне блокирующих колец находятся зубья, которые входят в зацепление с зубьями ступицы и зубьями шестерни переключаемой передачи вторичного вала.

Синхронизированные КПП, что это означает

В наше время фактически все механические и роботизированные коробки являются синхронизированными. Для включения скорости в коробках данного типа необходимым условием является выравнивание частоты вращения шестерни и вала. Синхронизацию обеспечивает такое устройство, как синхронизатор. Помимо плавного переключения скоростей он способен снижать шум при переключении скоростей, уменьшать износ механического соединения и, тем самым, повышать срок эксплуатации коробки передач. Синхронизаторами оснащаются все передачи КПП легкового транспортного средства, включая и передачу заднего хода.

Устройство

Оно действительно не простое, но я постараюсь объяснить все предельно просто. Синхронизаторы устанавливаются на основные шестерни, именно они позволяют плавно включать передачи. Делаются они, как правило из нержавеющих металлов, таких как – латунь и его сплавы. К выбору материала нужно подходить внимательно, нужно брать с собой знающего человека. Посмотрите вот это видео.

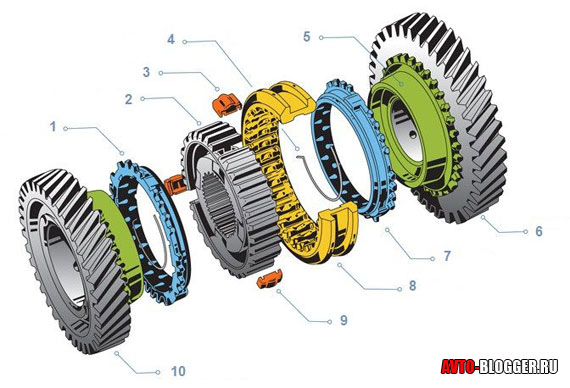

Этот элемент состоит из нескольких частей.

1) Основное блокирующее кольцо

2) Корпус ступицы

3) Шестерня так называемого «сухаря»

4) Кольцевая пружина

5) Конус фрикционный шестерни

6) Основная шестерня передачи

7) Еще одно кольцо блокировки

8) Муфта самого синхронизатора

9) Еще один «сухарь»

10) Шестерня, еще одной передачи

Нужно отметить, что в коробке передач один синхронизатор обслуживает сразу две передачи, то есть работает на две шестерни, что и видно из схемы.

Основной рабочий элемент, это бесспорно ступица, как видно она имеет внутреннее и наружное зацепление, с помощью нижних «зубьев» она может соединяться с вторичным валом и перемещается вдоль него в разные стороны. А вот наружные «зубья» ступицы соединяют ее с муфтой включения.

По окружности у ступицы, под углами в 120 градусов, расположены три основных пара, в которые помещены подпружиненные сухари. Именно они нажимают на блокирующие кольца при включении передачи и способствуют короткой блокировке муфты нужной именно для синхронизации включения.

Муфта включения (именно она переводит шестерни), обеспечивает жесткое соединение валов и шестерен передач. Она «сидит» на ступице и соединяется с ней при помощи внутренних шлицов. На корпусе муфты есть проточка, именно через эту проточку и происходит ее перевод в нужную сторону, как вы наверное уже догадались — делается это при помощи рычага КПП, которой соединен со специальной вилкой, которая в свою очередь и ходит в этой «проточке».

Блокирующие кольца выполняют функцию синхронизации, именно ни препятствуют полной остановке муфты, а только производят выравнивание скоростей вала и шестерни. Корпус таких колец, имеет коническую поверхность, которая взаимодействует с конусом шестерни. Внешняя часть имеет шлицы, с их помощью производится блокировка муфты. На торце, кольца, выполнено три паза, в которые заходят «сухари». При помощи такой конструкции кольцо не прокручивает и не проскальзывает при соприкосновении с фрикционным конусом.

Для увеличения надежности, а также для более плавного переключения, применяются многоконусные синхронизаторы, например двух или трехконусные.

Варианты с тремя конусами являются наиболее сложными, но и более прочными, они применяются в основном в автоматических коробках – роботах, а также стоят в конструкции у некоторых иномарок.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Принцип работы синхронизатора КПП

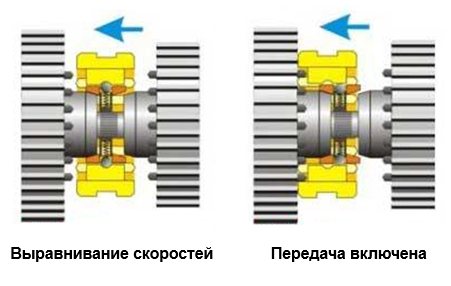

Схема работы синхронизатора В выключенном состоянии муфта занимает среднее положение, а шестерни свободно вращаются на валу. При этом передачи крутящего момента не происходит. В процессе выбора передачи вилка передвигает муфту к шестерне, а муфта, в свою очередь, пододвигает блокировочное кольцо. Кольцо прижимается к конусу шестерни и проворачивается, делая дальнейшее продвижение муфты невозможным.

Под воздействием силы трения происходит синхронизация скоростей шестерни и вала. Муфта свободно перемещается далее и жестко соединяет шестерню и вал коробки передач. Начинается передача крутящего момента и движение автомобиля на выбранной скорости.

Несмотря на достаточно сложное устройство узла, алгоритм синхронизации длится всего несколько долей секунд.

Синхронизаторы заднего хода

В большинстве современных легковых автомобилей с трехвальными и двухвальными МКП передача заднего хода так же оснащается синхронизатором (но это не касается отечественных легковых автомобилей, в которых передача заднего хода синхронизатора не имеет). Это облегчает включение задней передачи, но не избавляет водителя от строгого выполнения правила — включать передачу заднего хода только после полной остановки автомобиля. Для предотвращения этой ошибки МКП оснащается блокираторами, которые делают невозможной включение заднего хода при движении автомобиля вперед, либо рычаг КП оснащается специальным пружинным механизмом, который предотвращает случайный выбор передачи заднего хода. Обычно для включения заднего хода рычаг переключения КП нужно нажать вниз, а затем перевести в нужное положение. Либо сектор включения задней передачи снабжен тугой пружиной, чтобы водитель чувствовал повышенное сопротивление. Либо для включения заднего хода нужно нажать манетку, расположенную на рычаге переключения (это решение можно встретить и сегодня, повсеместно оно применялось на послевоенных грузовых автомобилях отечественного производства). Синхронизатор МКП один из самых нагруженных узлов этого механизма. При выходе коробки передач из строя специалисты по ремонту прежде всего сталкиваются с фактом разрушения синхронизаторов (особенно шестерен низших передач) и уже потом — с неисправностями уплотнений первичного и вторичного валов, разрушением подшипников и выкрашиванием зубьев шестерен.

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Принцип работы синхронизатора КПП

В выключенном состоянии муфта занимает среднее положение, а шестерни свободно вращаются на валу. При этом передачи крутящего момента не происходит. В процессе выбора передачи вилка передвигает муфту к шестерне, а муфта, в свою очередь, пододвигает блокировочное кольцо. Кольцо прижимается к конусу шестерни и проворачивается, делая дальнейшее продвижение муфты невозможным.

Под воздействием силы трения происходит синхронизация скоростей шестерни и вала. Муфта свободно перемещается далее и жестко соединяет шестерню и вал коробки передач. Начинается передача крутящего момента и движение автомобиля на выбранной скорости.

Несмотря на достаточно сложное устройство узла, алгоритм синхронизации длится всего несколько долей секунд.

Синхронизированные КПП, что это означает

В наше время фактически все механические и роботизированные коробки являются синхронизированными. Для включения скорости в коробках данного типа необходимым условием является выравнивание частоты вращения шестерни и вала. Синхронизацию обеспечивает такое устройство, как синхронизатор. Помимо плавного переключения скоростей он способен снижать шум при переключении скоростей, уменьшать износ механического соединения и, тем самым, повышать срок эксплуатации коробки передач. Синхронизаторами оснащаются все передачи КПП легкового транспортного средства, включая и передачу заднего хода.

УСТРОЙСТВО СИНХРОНИЗАТОРА КОРОБКИ ПЕРЕДАЧ

Синхронизаторами снабжается каждая передача современной механической и роботизированной трансмиссии. Передача, отвечающая за движение транспортного средства задним ходом, не является исключением. Основой, позволяющей механизму работать, выступает сила трения на момент выравнивания текущей скорости. Количественное значение данной величины возрастает прямо пропорционально увеличению разницы в частотах вращений самих шестерней и вала.

Это условие может быть соблюдено только тогда, когда площадь обеих поверхностей, которые подлежат соприкосновению во время взаимодействия, увеличивается. На практике эта проблема решается при помощи дополнения устройства коробки передач несколькими фрикционными кольцами. Составными частями устройства синхронизатора являются:

• муфта включения – служит связующим звеном между валом и шестернями, обеспечивая надёжное соединение частей КПП. Муфта расположена поверх ступицы в качестве насадки. Особенность строения муфты – наличие внутренних шлиц с проточкой под форму колец. В проточках находятся выступы сухарей.Что касается наружного строения муфты, она имеет соединение с вилкой трансмиссии;
• ступица с подпружиненными сухарями – конструктивная основа механизма. Снабжается шлицами как внутри, так и снаружи. Первые позволяют установить соединение с муфтой, вторые выступают связующим звеном с вторичным валом трансмиссии, благодаря чему ступица имеет возможность перемещаться по оси в любой траектории. Если рассмотреть строение ступицы, то можно заметить, как по её окружности на одинаковом расстоянии друг от друга интегрированы 3 паза, а в каждом из них располагаются сухари подпружиненного типа. Функция последних заключается во взаимодействии с блокирующим кольцом посредством нажатия. Таким образом, при синхронизации и включении одной из скоростей происходит принудительная блокировка муфты;
• кольцо блокировки – устройство, отвечающее за своевременность и правильность синхронизации. Его задача – не допустить преждевременного замыкания муфты синхронизатора, пока скорости вращения шестерней и вала не примут одинаковые значения. Внутренняя поверхность блокировочного кольца позволяет ему эффективно взаимодействовать с фрикционным конусом шестерёнки, а с помощью наружных шлиц осуществляется блокирование работы муфты Конструктивные особенности таких колец в разных коробках передач имеют свои особенности в плане конструкции. К примеру, в некоторых вариациях в ступице располагаются пазы, а в самом кольце блокировки – выступы;
• шестерни с фрикционным конусом.

Чтобы оптимизировать усилия, затрачиваемые механизмом на смену текущей передачи и, соответственно, увеличить поверхность соприкосновения, инженеры пошли дальше и разработали синхронизаторы с несколькими конусами, которые снабжаются дополнительными блокировочными кольцами.

Если синхронизатор коробки передач имеет 3 конуса, то и поверхностей трения будет столько же. Их число будет зависеть от конструктивных особенностей самой КПП и автомобиля, на который она установлена.

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Что в итоге

С учетом вышесказанного становится понятно, что синхронизатор – не просто деталь, а сложный механизм. Его работа не только облегчает процесс переключения передач и делает его комфортным, но и позволяет шестеренкам валов сцепляться без ударов.

Это существенно продлевает срок службы всех элементов коробки. Если сравнить, сколько стоит синхронизатор коробки передач и сама коробка, то становится понятно, что лучше своевременно провести проверку и ремонт, чем менять КПП.

Другими словами, в случае появления проблем с синхронизаторами не стоит затягивать с ремонтом, так как активный износ шестерен коробки  в дальнейшем может привести к значительному удорожанию ремонта или необходимости полностью менять коробку передач на новую или контрактную.
