Как работает система кругового обзора автомобиля

Содержание:

Установка и подключение
Особенности установки
Самостоятельная установка
- Покупки
- Монтаж
Что это?
- Камеры
- Дисплей
Особенности установки
- Подключение
Назначение и функции кругового обзора
Что это такое

Установка и подключение

Установка камеры заднего вида рассматривалась ранее. Вариантов размещения множество, выбираем наиболее подходящий, в зависимости от модели автомобиля.

По этой же схеме монтируем камеру в переднюю часть кузова (например, под рамку номерного знака):

Боковые камеры, как правило, устанавливаются на нижней части наружных зеркал заднего вида. Процесс не сложный, главное проследите, чтобы дополнительные аксессуары не мешали регулировке зеркальных элементов. Если на ВАЗ 2110 в них нет свободного места, установите зеркала от иномарки .

Такое наличие видеокамер имеет один существенный недостаток, они быстро мараются, что делает функцию кругового обзора полностью бесполезной. В этом случае будет правильным разместить камеры переднего и заднего вида в салоне автомобиля. Например, спереди ─ в корпус зеркала, а сзади ─ на крыше возле заднего стекла.

Напомним, в комплекты всех устройств монитор не входит, его следует установить самостоятельно .

https://xn--2111-43da1a8c.xn--p1ai

Особенности установки

Esp, что это такое в машине, как работает, и нужна ли эта система в автомобиле?

Объективно одна камера заднего вида уступает по своему функционалу и безопасности полноценной системе кругового автомобильного обзора. Потому все чаще автовладельцы задумываются о переоснащении машины и о переходе на более продвинутую схему контроля.

Сейчас купить полный комплект кругового обзора на Алиэкспресс или в других магазинах не проблема. Да и цена вполне адекватная. Главное, чтобы комплектующие были достаточно хорошего качества, а подключение выполнялось правильно.

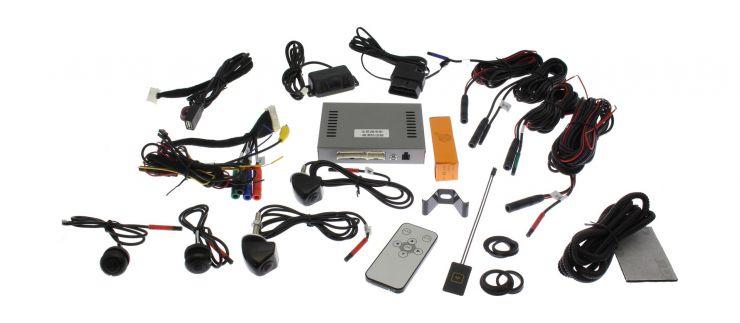

Чтобы подключить круговой обзор, необходимо приобрести 3 компонента:

умный дисплей, то есть экран с мозгами;
минимум 4 камеры;
набор проводки.

Плюс потребуется стандартный набор инструментов, клей, режущий инструмент и пр.

Что касается дисплеев, то тут есть несколько вариантов:

Селектор для камер. Он поочередно выводит картинки с разных камер. Водитель может выбирать, какую именно камеру активировать. Вот только тут не приходится говорить о полноценном круговом обзоре;
Дисплея с функцией одновременной обработки данных с 4 камер. В этом случае на экране отображается видео сразу со всех камер;
Экран, выводящий 4 камеры, компонующий и отображающий машину в виде 3D панорамы. Именно такие дисплеи относятся к полноценным системам кругового обзора.

Если говорить о камерах, то впереди и сзади нужны обычные устройства для парковки. Они довольно дешевые. Причем лучше брать простые варианты без лишних функций и понтов. А по левой и правой стороне нужны панорамные камеры с большим углом обзора.

Самостоятельная установка

Как работает система круиз-контроля на механике и что это такое?

Для начала вам придётся купить всю необходимую электронику.

Покупки

Первым делом выберите «процессор» с дисплеем.

Если вы собираетесь сэкономить, можете купить селектор для четырёх камер. Он будет выводить на экран изображение лишь одной из них. Выбирать транслирующее устройство можно при помощи пульта.

Также можно приобрести цифровой видеорегистратор для автомобилей — универсал. Он будет выводить на дисплей одновременно изображение с четырёх камер.

Но верхом цифровой мысли являются дорогостоящие, но функциональные видеорегистраторы, которые способны монтировать из четырёх изображений одно панорамное и при этом помещать в обстановку изображение машины, чтобы водитель мог управлять ей как будто от третьего лица.

Далее, приобретите камеры.

Для установки спереди и сзади подойдут обычные камеры для автомобилей, у которых есть парковочные линии. Стоят они не очень дорого, покупать для этих целей «навороченные» девайсы не имеет смысла.

Для установки на зеркала потребуются специальные панорамные камеры. Парковочные линии им не нужны. Важен лишь большой угол обзора. Они обойдутся чуть дороже.

Монтаж

Для начала расскажем, как установить заднюю камеру.

Итак, вырезаем отверстие под неё между плафонами подсветки номерного знака. Края отверстия нужно после этого обработать наждачкой. В отверстие вставляем камеру, фиксируем её при помощи термоклея.

По такому же принципу устанавливаем переднюю камеру, которую монтируем в решётку радиатора.

Иногда у камер есть специальные защёлки, при помощи которых их можно закреплять на поверхности без необходимости использования клеящих веществ.

Для установки боковых камер придётся попотеть. Это более трудоёмкий процесс.

Итак, для начала снимите обшивку дверей автомобиля.
Затем аккуратно демонтируйте боковые зеркала.
Закрепите в зеркалах камеры. Для этого проделайте в каркасах отверстия, подходящие по размеру к камерам, и закрепите в них миниатюрные устройства.
Установите зеркала на место.
Протяните шнуры через дверные коннекторы.

После этого все шнуры нужно прокинуть по салону к селектору и подключить. Далее, проводится настройка системы и монитора. Делать это нужно по инструкции, приложенной к селектору или видеорегистратору.

После настройки вы должны получить изображение обстановки вокруг автомобиля.

Когда вы получите искомое изображение, можете радоваться тому, что теперь стали обладателем автомобиля, оборудованного системой кругового обзора. Теперь даже муха не пролетит мимо вашей машины незамеченной. Что уж говорить о незамеченных столбах или машинах.

Что это?

Система эра-глонасс: что это такое и как работает

Интеллектуальная система кругового обзора автомобиля представляет собой устройство из нескольких компонентов. В его состав обычно входят четыре камеры, селектор и дисплей.

Система рассчитывает показатели длины и ширины автомобиля, выводя их на экран, и изображает траекторию с учётом габаритов в виде нескольких линий. Это помогает водителю увидеть свой автомобиль как бы со стороны и осуществить сложный манёвр самостоятельно, минимизируя при этом риски.

Камеры

Как мы уже сказали, в системе кругового обзора автомобиля чаще всего используются четыре камеры. Первая устанавливается в одно из отверстий решётки радиатора. Она считывает обстановку впереди автомобиля. Камера заднего вида же устанавливается в зоне подсветки автомобильного номера. Третья и четвёртая камеры располагаются по бокам зеркал обзора.

Благодаря тому, что устройства, расположенные по бокам, являются панорамными, работа четырёх камер обеспечивает круговой обзор машины, практически лишённый слепых зон.

Дисплей

Напомним, что дисплей находится в салоне. Он установлен таким образом, чтобы водитель мог хорошо видеть изображение. Дисплей может работать в разных режимах.

Он может показывать полную обстановку вокруг автомобиля или даже выводить картинку смонтированного изображения машины и обстановки вокруг. Но на это способны лишь дорогие системы.
Он может показывать изображение с конкретных камер. При этом устройство, трансляция с которого необходима, водитель выбирает вручную.
Также обычно система оснащена режимом парковки. Когда машина начинает ехать назад, на экране появляется изображение оптимальной траектории с графическими «бортами», за которые не следует заезжать.

Часто для помощи с парковкой используется просто парктроник. Однако эта система работает тогда, когда автомобиль движется на небольшой скорости. Когда он начинает ехать быстрее чем десять километров в час, наблюдение и датчики автоматически переходят в спящий режим. Современная система кругового обзора работает при любых скоростях.

Особенности установки

Чтобы подключить круговой обзор, необходимо приобрести 3 компонента:

умный дисплей, то есть экран с мозгами;
минимум 4 камеры;
набор проводки.

Плюс потребуется стандартный набор инструментов, клей, режущий инструмент и пр.

Что касается дисплеев, то тут есть несколько вариантов:

Селектор для камер. Он поочередно выводит картинки с разных камер. Водитель может выбирать, какую именно камеру активировать. Вот только тут не приходится говорить о полноценном круговом обзоре;
Дисплея с функцией одновременной обработки данных с 4 камер. В этом случае на экране отображается видео сразу со всех камер;
Экран, выводящий 4 камеры, компонующий и отображающий машину в виде 3D панорамы. Именно такие дисплеи относятся к полноценным системам кругового обзора.

Подключение

Собрав все необходимое, можно приступать к работе.

Здесь требуется выполнить несколько последовательных операций. А именно:

Сначала устанавливается и подключается задняя камера. Монтируют обычно на клей, либо на саморезы;
Затем в район решетки ставится передняя камера. Принцип фиксации тот же;
Следующий этап предполагает интеграцию видеокамер в зеркала заднего вида. Эта процедура сложнее, поскольку придется разбирать зеркала, высверливать в них отверстия и пр.;
Вся проводка от всех камер объединяется в зоне расположения блока управления и самого умного дисплея;
На завершающем этапе выполняется настройка всей системы.

В этом плане проще покупать готовые комплекты, которые точно взаимодействуют друг с другом. Плюс производители прилагают подробную инструкцию по монтажу, подключению и настройкам.

Разумеется, малоопытный автомобилист вряд ли сможет справиться с такой задачей своими руками. Но сейчас есть множество автосервисов и частных компаний, предлагающих услуги по монтажу и подключению камер кругового обзора. Они могут прекрасно дополнить видеорегистратор. Кстати, кому интересно, можете отдельно почитать про видеорегистраторы без экрана, а также наш еще один материал, посвященный регистраторам с антирадаром, что тоже будет полезно.

Устанавливать круговой обзор или нет, дело лично каждого.

Оставляйте отзывы, задавайте актуальные вопросы, если они у вас остались.

Watch this video on YouTube

Что ж, на этом будем прощаться

Всем спасибо за внимание! Подписывайтесь и рассказывайте о нас своим друзьям!

Назначение и функции кругового обзора

Система кругового обзора относится к активной безопасности автомобиля. Основной ее задачей является сбор визуальной информации вокруг машины с последующим выводом ее в виде круговой панорамы на мультимедийный экран. Это позволяет водителю лучше ориентироваться и полноценно контролировать ситуацию вокруг автомобиля в сложных условиях движения или в момент парковки. Благодаря этому значительно снижается риск возникновения аварийных ситуаций.

Впервые подобная система была установлена в 2007 году на автомобилях Nissan, под названием AVM, что расшифровывается как Around View Monitor. Как правило, функция кругового обзора присутствует в машинах премиум-класса. Однако, сейчас ее можно установить в любой автомобиль, предварительно купив готовый комплект со всеми датчиками и блоком управления.

Система кругового обзора

Среди основных функций можно выделить следующие:

возможность точного маневрирования в ограниченном пространстве либо на бездорожье. Перед водителем в мельчайших подробностях выводится картинка вокруг автомобиля, включая самые “не просматриваемые” участки дороги;
возможность записи движения (опционально).

Что это такое

Прежде чем устанавливать систему кругового обзора на авто своими руками, не лишним будет несколько детальнее узнать об особенностях этого оборудования и его функциональных возможностях.

Основной задачей системы является демонстрация водителю через экран в салоне транспортного средства текущей обстановки, которая наблюдается вокруг автомобиля, в режиме реального времени. Наличие кругового обзора способствует упрощению совершаемых сложных манёвров, включая парковку в условиях крайне ограниченного пространства или движение задним ходом при наличии препятствий с разных сторон.

Для обеспечения работоспособности автомобильную систему оснащают специальным программным обеспечением. Его устанавливают непосредственно в управляющий блок, отвечающий не только за круговой обзор для конкретного автомобиля, но и управление иными системами активной безопасности.

Функционирует оборудование за счёт камер. Чтобы следить за происходящим по всему периметру транспортного средства, требуется установить минимум 4 камеры:

Передняя. Чаще всего местом для её установки выступает решётка радиатора транспортного средства. Но возможны и иные варианты, что зависит от конкретного авто и его конструктивных особенностей.
Боковые. Минимум по одной камере устанавливают с левого и правого борта машины. Наиболее удобным местом монтажа считается корпус боковых зеркал.
Задняя. Крепится в районе номерного знака, на заднем бампере и в других зонах, в зависимости от конструкции и модели авто.

Повышенные требования предъявляются к такой характеристике как угол обзора каждой камеры. Если он будет недостаточно большим, скомпоновать изображения со всех камер для получения панорамного изображения, отображаемого на дисплее в салоне, не получится. Для лучшей детализации некоторые системы предусматривают наличие большего числа камер.

Во время работы системы активной безопасности зачастую дисплей в салоне разделяется на 2 равные части. С одной стороны отображается общий вид на машину с панорамной точки, а на другой транслируется текущее изображение одной из камер. Когда речь идёт о движении задним ходом, парковке или заезде на эстакаду, на второй части экрана включают именно заднюю камеру.

Так как круговой обзор работает совместно с ассистентом парковки, на дисплее в салоне также отображается графическая информация в виде направляющих движения, зелёных и красных зон. Ещё водитель может получать дополнительные сигналы оповещения звукового типа при приближении к объектам и препятствиях.

Можно выделить несколько основных режимов, в которых работает оборудование. Некоторые включаются автоматически, а другие могут быть активированы по команде самого водителя, в зависимости от того, что именно он хочет видеть на дисплее в конкретный момент.

Ручной режим. Позволяет выбирать для отображения на дисплее одну из сторон транспортного средства.
Панорамный режим. При его включении на экране появляется картинка сразу со всех имеющихся наружных камер.

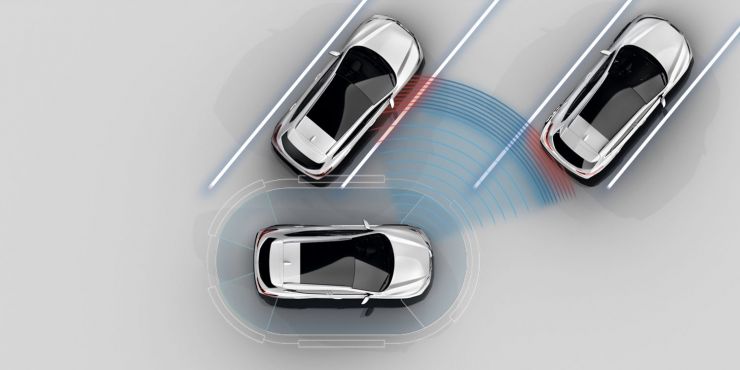

Парковочный режим. Включается автоматически, без участия водителя. Становится активным, когда скорость падает до 10-15 километров в час. На экране отображается наиболее оптимальная траектория или графические ограничители, которые меняют цвет с зелёного на красный (в большинстве случаев) по мере приближения к объекту или препятствию.

Все парковочные системы с функцией кругового обзора не требуют ручной активации. Они включаются автоматически при достижении определённого значения по скорости движения. Когда скорость повышается, систем так же автоматически отключается. Это позволяет водителю не отвлекаться от управления транспортным средством.

Понимая, что собой представляет автомобильная система кругового обзора, не лишним будет сделать некоторые дополнения. Устройство функционирует лишь при движении транспортного средства на относительно небольшой скорости. В большинстве случаев речь идёт о 10-15 километрах в час. Отключение и активация может происходить в автоматическом режиме при включении задней передачи, либо в ручном режиме. В последнем случае используются специальные кнопки и переключатели, выведенные в салон транспортного средства.
