После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему. Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

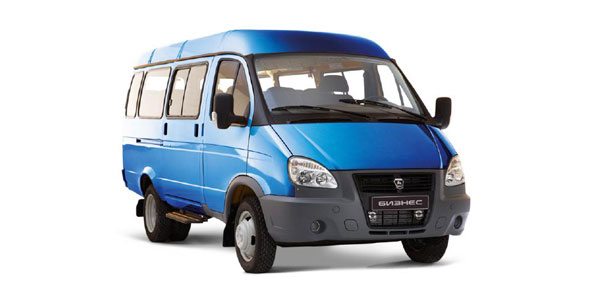

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

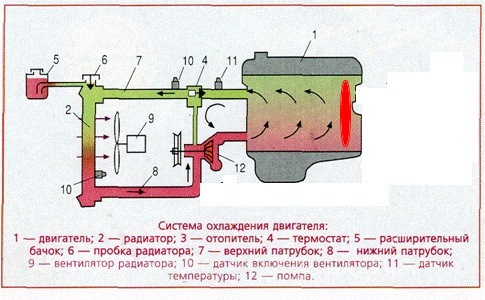

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

ГБО на двигателе УМЗ 4216

С целью экономии на автомобилях Газель

создают установку газобаллонного оборудования. Движки УМЗ4216 даже с завода идут с установленным газовым оборудованием. Для установки же у посторонней конторы ГБО, производитель не отрешается от предоставления гарантии.

Какие плюсы дает установка ГБО:

1. Отсутствие в камере сгорания мотора отложений типа нагара.
2. Уменьшение в выхлопных газах вредных веществ.
3. Повышение ресурса мотора.
4. Экономия на горючем. Газ вдвое дешевле бензина. ГБО окупается приблизительно за 30 тыщ км пробега.

На автомобилях Газель

с движком УМЗ 4216 устанавливается газобаллонное оборудование 4-ого поколения. ЭБУ мотора конструктивно собран в одном корпусе с блоком управления ГБО. В чем которым обладают игровые слоты 4-ого поколения? И самое главное – вся работа газового оборудования исключает вмешательство человека. Выбор вида горючего производит блок управления автоматом.

На редукторе-испарителе установлен температурный датчик. При настройке режимов работы мотора и ГБО указывается температура срабатывания электроклапана переключения вида горючего. При достижении порогового значения температуры подача бензина прекращается, врубается подача газа. Основываясь на «бензиновой» карты работы мотора УМЗ 4216 происходит калибровка блока

управления ГБО. По причине разности октановых чисел бензина и газа, время открытия газовых форсунок будет несколько чем просто времени открытия бензиновых.

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Система охлаждения 406 двигателя Газель (ГАЗ-33021, 2705)

системы Схема довольно проста. Приводной вал одновременно, вентилятора приводит во вращение насос, который циркуляцию обеспечивает охлаждающей жидкости в системе. Контроль осуществляет температуры датчик, термостат регулирует циркуляцию, также есть датчик защиты от перегрева и датчик температуры контроля двигателя. В целом, циркуляция жидкости двум по осуществляется контурам, большому, или малому, в температурного от зависимости режима работы двигателя. И здесь множество есть претензий к производителю, поскольку использование лопастей пластиковых в помпе, не самых качественных термостатов и особенности конструктивные радиатора приводят к тому, что часто очень происходит перегрев двигателя.

Это вот, а летом зимой эти же особенности не позволяют кабину прогреть и в ней просто холодно. Парадокс, но зимой и бывает в кабине холодно – а двигатель перегревается. В время последнее, особенно на модификациях с электроприводом вентилятора проблемы эти в большей части решены. Но если у машина вас старше 4-х лет, небольшая модернизация (помпы замена, запирающий кран на малый контур циркуляции системы, замена крана печки) обойдётся силами своими в 6-10 тысяч рублей, часа три позволит, и работы почти полностью устранить эти Заметим. проблемы, что чем дольше в производстве двигатель находится, тем надёжнее все системы, система например охлаждения Газель бизнес 4216, на производства старте не выдерживала никакой критики, даже по недочётами с сравнению 406 двигателя, но со временем и тут часть значительную проблем производитель уже решил. сравним Давайте 406 и 405-й двигатель для Система,

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока

Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин

Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Communities › ГАЗ Волга › Blog › Почему по трассе печка плохо греет?

Собственно пришла прохлада в наш город… днем -10… Закрыл радиатор картоном, двигатель укутал дарнитом… Температура двигателя стала постоянно держаться 80гр. по датчику в салоне… в машине после часа езды жесть как жарко =) Но на днях поехал в Нефтеюганск и по трассе заметил что при скорости 90+ печка то не греет нифига… слегка теплым дует, вообщем терпимо но не приятно… Ехал за фурой со скоростью

40 — 50 кмч печка ожила опять теплом задула… ну и начал эксперементировать… так и есть на скорости нифига не греет, а при снижении скорости норм… температура ОЖ держиться на одном уровне… Начал у знакомых интересоваться почему так… все поголовно говорят что есть такая херня… но у всех по разному, у кого вообще ледянным дует и кого просто прохладой… Друзья, может кто знает в чем проблема? или это заводской косяк нашемарок?

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя

Схематически это выглядит вот так:

Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.

Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя

Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)

На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)

Вывод

Система охлаждения двигателя 405 Газель, достаточно характерная и типичная для силовых агрегатов. В её состав входит — радиатор, электровентилятор, водяной насос, термостат, датчик температуры и другие элементы. Система охлаждения, простая в ремонте, поскольку имеет не сложную конструкцию. Восстановление работоспособности узлов можно провести в домашних условиях.

В кабине предусмотрены системы приточной и вытяжной вентиляции.

При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей, а выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

При принудительной вентиляции, закрытых окнах и люке крыши наружный воздух, не нагреваясь, нагнетается в кабину вентилятором отопителя.

Проходя через корпус отопителя и минуя его радиатор, воздух попадает в салон.

Для этого нижнюю ручку на панели управления переводим в крайнее левое положение и включаем электровентилятор.

Направление потоков воздуха по салону регулируется поворотными соплами.

Принудительной вентиляцией следует пользоваться в жаркую погоду при малых скоростях движения и на стоянках.

На скорости свыше 50 км/ч салон вентилируется при выключенном электровентиляторе, только за счет скоростного напора воздуха.

Отапливается кабина (салон) горячим воздухом.

Проходя сквозь нагретый радиатор отопителя (включенный в систему охлаждения двигателя параллельно основному радиатору), воздух нагревается и подается в салон.

При заборе наружного воздуха он проходит через решетку, расположенную между ветровым стеклом и капотом, резко меняет направление и отделяется от дождевой воды, которая по пластмассовому желобку, расположенному в подкапотном пространстве, сливается на дорогу.

Далее воздух проходит через короб воздухозаборника, сам отопитель и (в зависимости от расположения заслонок) поступает на обдув ветрового стекла, стекол дверей, а также в зону ног водителя и пассажиров.

Отопитель состоит из пластмассового кожуха, в котором установлены радиатор, два вентилятора, закрепленные на валу электродвигателя, верхней, центральной и нижней заслонок и панели управления с тремя рычагами и выключателями.

На левой стороне отопителя установлен добавочный резистор, обеспечивающий пониженные скорости вращения электровентилятора.

К радиатору отопителя подходят подводящий и отводящий резиновые шланги.

Забор жидкости в радиатор при открытом кране отопителя, производится из головки блока цилиндров, а отвод — в насос системы охлаждения двигателя.

Для отопления кабины, передвигая, правый верхний и нижний рычаги панели управления, открываем кран отопителя, и перемещением заслонок направляем поступающий воздух через радиатор отопителя.

При движении автомобиля воздух будет поступать в кабину и при выключенном вентиляторе.

При недостатке теплого воздуха, а также на стоянках, — включаем электровентилятор.

Поворотом переключателя по часовой стрелке выбираем один из трех режимов работы электровентилятора.

Для повышения эффективности отопления и, особенно ускорения прогрева кабины в холодное время года, используется рециркуляция воздуха кабины через радиатор отопителя.

При переводе левого верхнего рычага панели управления отопителя в крайнее правое положение верхняя заслонка перекрывает поступление в отопитель наружного воздуха и открывает окно забора воздуха из салона.
