Система охлаждения лады калины

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

gochakep › Блог › Как выгнать воздушную пробку на Калине

О том, как выгнать воздушную пробку из системы охлаждения двигателя Калины Взято отсюда написано очень много статей на просторах интернета. Проверенное мной лично и заслуживающая внимания — это статья, взятая с Калиновского форума lkforum.ru

” .Заправка системы охлаждения охлаждающей жидкостью Заправка производится при смене охлаждающей жидкости или после ремонта двигателя. Операции по заправке выполняйте в следующем порядке: • снимите пробку с расширительного бачка; • отсоедините шланг ДУ; • залейте охлаждающую жидкость через горловину расширительного бачка до появления течи из шланга и штуцера ДУ; • соедините ДУ со штуцером и закройте расширительный бачок пробкой; • для удаления воздушных пробок запустите двигатель и дайте ему поработать на холостом ходу, потом приступайте к действиям

Учитывая многочисленные просьбы, привожу методику удаления воздушной пробки из системы охлаждения.Это стоит делать в первую очередь, в случае появления каких бы то ни было нарушений в работе системе охлаждения.

1. Снимаем пластиковый экран двигателя. Он снимается просто сдергиванием его вверх со шпилек на которые он одет резиновыми уплотнениями. 2. Отпускаем хомут и снимаем трубку с подогрева дроссельного узла, там их две, снимаем любую. 3.Отворачиваем крышку расширительного бачка и накрыв горловину бачка чистой тряпкой, дуем в расширительный бачок, пока из снятой трубки не пойдет тосол. Если вы сняли ближайшую к себе трубку, то тосол пойдет из нее, если сняли дальнюю трубку, то тосол пойдет из штуцера подогрева дроссельного узла. 5.Быстро одеваем трубку на штуцер и затягиваем хомут. 6.Ставим пластиковый экран на место. Все пробка удалена, т.к. дроссельный узел это самая высокая точка в системе охлаждения. Для тех кто по какой то причине не желает дуть в расширительный бачок. Вместо дутья можно просто немного прогреть двигатель, для подъема давления в системе охлаждения, выключить двигатель, и не отворачивая пробки расширительного снять трубку с подогрева дроссельного узла. Под давлением из трубки пойдет тосол, одеть трубку на штуцер…все остальное также. Но быть осторожным, тосол может быть очень горячим. Рисунок ДУ и трубок.

Пробка в системе.

Причины появления пробки: 1.Образовалась при замене ( добавлении) ОЖ. 2. Имеет место подсос ( соединение патрубков, слабое обжатие пластиковых штуцеров которые на морозе сжимаются и открывают дорогу воздуху, протечки в радиаторах — охлаждения и отопления, нарушена герметичность помпы, неисправный атмосферный клапан крышки расширительного бачка). 3. Пробой прокладки ГБЦ ( течь из под ГБЦ, бурление в РБ, тосол в масляном картере-образование эмульсии, обильный белый пар в выхлопе). Низкая эффективность работы СОД проявляющаяся в перегреве, бурлении и слабом обогреве салона может быть следствием не только пробки, а и снижением производительности помпы ( поломка, деформация, прокручивание крыльчатки на валу), перегибы и загрязнения СОД. Не правильная работа термостата ( не полное открытие) может привести еще и к сложностям при удалении пробки. Только после тщательной проверки СОД на отсутствие этих поломок стоит начать говорить о воздушной пробке и способах ее удаления. Пробка может образовываться в малом или большом круге. Удаление пробки происходит через самую высокую точку системы. Ранее в машинах без расширительного бачка его функции выполнял радиатор. Потому был способ, поднять перед машины, чтобы верх радиатора стал самой высокой точкой и дать поработать двигателю. В нашем случае это мало эффективно, т.к. в замкнутой системе пробка выйти может только в расширительный бачок. Других мест нет, но их можно создать разъединив систему

Обратите внимание, что расширительный бачок в Калине включен в большой круг, и без открытия термостата пробку из малого круга ни как не выгнать в РБ. ОЖ туда просто не потечет

И теперь понятно, почему в именно в морозы повально возникают проблемы. Просто в морозы термостат практически не открывается но полную, и следовательно выход пробки в бачок весьма проблематично. Теперь становится понятным почему газование помогает.Оно просто приводит к более быстрому прогреву и открытию большого круга, что обеспечивает выход пробки, т.к. бачок установлен в большом круге. Но машину надо греть до срабатывания вентилятора т.е. до 101-105 гр, именно только при этой температуре произойдет полное открытие термостата.Т.е. условием выхода пробки через РБ является ПОЛНОЕ открытие термостата, а зимой, да еще в движении это достичь сложно. Потому она там и сидит намертво.

Лада Калина Хэтчбек 11193 Чернушка Бортжурнал Необычная неисправность системы отопления

Привет!Напомню историю, 2 месяца назад я купил Калину 2010 года выпуска, я второй хозяин. Уже при покупке имелась «неисправность» системы отопления, вентилятор не работал на второй скорости. Да да, именно на второй. Первая, третья и четвёртая работали. Не правда ли, странно? Вот и мне показалось, ведь известны в природе две стандартные неисправности:1. Работает только четвёртая скорость -> тогда 100% сломался дополнительный резистор отопителя (точнее его плавкий элемент).2. Не работает первая скорость -> тогда, вероятно, плохо вращается двигатель вентилятора.

А у меня не работает только вторая, начал искать проблему. Сначала изучил электросхему отопителя, всё точно как и на других вазах: первая, вторая и третья скорость приходят с переключателя на дополнительный резистор отопителя, в котором напряжение понижается до соответствующего скорости. Четвёртая скорость в понижении напряжения не нуждается (как самая мощная) и соединена напрямую, в обход резистора, поэтому, кстати, при неисправности резистора только она и работает

Итак, первым делом я вытащил резистор, для того, чтобы открыть лючок обычно используют маленькую отвёртку, но т.к. её под рукой не оказалось (есть примеры когда её долго ищут: www.drive2.ru/cars/lada/k…rnal/4899916394579103812/), я использовал складной нож. Вытащил резистор, прозвонил, он полностью исправен, как и ожидалось, раз первая и третья скорости работают.Фото резистора (внимательный читатель уже понял в чём проблема, но для меня тогда это ещё было не очевидно):

А что там ещё может ломаться кроме резистора? Наверное переключатель — подумал я. Не, ну логично, переключение во второе положение если не срабатывает, вот оно и не работает.Начал снимать панель:снял пепельницувыбил изнутри накладки рядом с аварийкой (доставаться кстати совсем не хотели)снял панель и вынул таки переключатель.Прозвонил… работает! Тогда стало совсем грустно, ведь ломаться то в этой системе больше нечему))) Начинали закрадываться крамольные мысли, а не обрыв ли это провода)

Фото контактов переключателя режима работы вентилятора отопилятя:

(цифры соответствуют скоростям, 1-3 провода далее направляются к дополнительному резистору отопителя, 4, как я уже говорил ранее, включен напрямую)

И тут меня осенило! Так, три скорости идут на резистор, это три провода, ещё один провод с резистора выходит, значит у него должно быть… 3+1, 4 контакта! А у моего резистора три и контакта нет как раз в том месте, где с переключателя приходит вторая скорость!Общеизвестен факт, что на Калину подходят резисторы с десятки, но как выяснилось их существует два типа! Первый тип три контакта (каталожный номер: 21100-8118022-00), второй тип 4 контакта (каталожный номер: 2123-8118 022), четырёхконтактный ещё применяется на Шевроле Ниве.Ну и всё, сьездил в магазин, купил четырёхконтактный резистор, подсоединил, всё заработало))) Видимо у первого владельца заводской резистор сломался и он поставил трёхконтактный. Вот так бывает Заодно, раз снял панель, решил протянуть провода и поставить кнопку противотуманок, сами противотуманки буду ставить как будет тепло, в -20 нет желания снаружи машины что то делать)

Спасибо за внимание

Действия водителя

Заметив, что в расширительном бачке начинает закипать тосол, нужно принять ряд обязательных мер. Не ждите, чтобы ОЖ начала выплёскиваться на горячий мотор. Раз жидкость закипает, на то есть соответствующие причины.

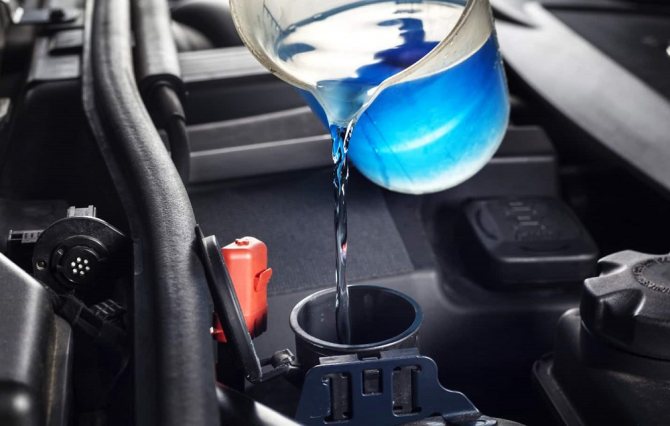

Заливаем антифриз в автомобиль

Вы знаете уже, при какой температуре обычно в машинах кипит антифриз, что провоцирует перегрев и к каким последствиям это может привести. Потому никто не захочет столкнуться с подобным на собственном авто. Необходимо начать охлаждать двигатель доступными способами, не забывая, что ОЖ сейчас находится под высоким давлением.

Есть несколько полезных советов и определённый алгоритм действий, позволяющий разобраться даже новичку в том, что ему делать, если вдруг закипел тосол.

1. Обязательно постарайтесь быстро разгрузить двигатель. Для этого можно перевести КПП в нейтральную передачу и двигаться до полной остановки.
2. Параллельно включите вентилятор и печку. Даже если на улице жарко, отопитель будет забирать часть тепла, тем самым вы ускорите процесс падения температуры мотора.
3. После остановки автомобиля отключите двигатель. При этом печку оставляйте в рабочем состоянии.
4. Потяните за ручку или нажмите на кнопку, чтобы из салона открыть капот и добраться до подкапотного пространства. Не нужно стоять перед капотом и открывать, поскольку сразу же оттуда пойдёт горячий пар.
5. Приоткрыв капот, пар выйдет и к мотору начнёт подходить свежий воздух. Подождите некоторое время. Затем поднимите капот и зафиксируйте его. Лучше иметь при себе перчатки или тряпку, чтобы не хвататься голыми руками за возможно раскалённые элементы.
6. Не пытайтесь сразу же открывать крышку расширительного бачка. Иначе вы рискуете собственным здоровьем. Жидкость под давлением даже при небольшом открытии крышки может выплеснуться и попасть вам на кожу.
7. Подождите около 30 минут. В это время можно попытаться найти водителя, который дотянет вас до СТО, или вызвать службу эвакуации.
8. Когда мотор остынет немного, открывайте крышку расширительного бачка. Наверняка ОЖ стало намного меньше должного уровня. Небольшими порциями долейте жидкость в бачок. При этом печка всё ещё работает.
9. Не нужно сразу же заливать большой объём тосола, если его уровень после закипания стал минимальным. Резкое смешивание холодного антифриза или тосола с горячей ОЖ может спровоцировать опасные негативные последствия.
10. Если добраться до СТО можно лишь своим ходом, после доливки ОЖ и остывания двигателя запустите его и отправляйте в дорогу, стараясь не нагружать мотор. Когда температура опять достигнет отметки выше 100 градусов, остановитесь, заглушите мотор и снова ждите остывания.

Сидеть и ничего не делать также нельзя. Если ОЖ продолжит процесс кипения, он двигатель перегреется сначала до среднего, а затем и до сильного уровня. О последствиях подобного нагрева вы уже знаете.

Исходя из всех рассмотренного выше, можно с уверенностью говорить о серьёзности проблемы закипания ОЖ. Чтобы не допустить подобных ситуаций, внимательно следите за состоянием системы охлаждения, проверяйте работоспособность основных узлов и старайтесь своевременно проводить техническое обслуживание.

Функциональный ряд элементов охладительной системы автомобиля

Система охлаждения-стандарт состоит из таких элементов:

• датчики – определяют t° в определенных автомеханизмах; один из управленческих элементов системы;
• насос – делает возможной циркуляцию жидкости в СОД; действует в принудительном режиме;
• трубы – по ним охладительная жидкость перемещается;
• расширительный бак – компенсирует объем тосола, так как за счет температурных колебаний он сужается и расширяется;
• радиатор – устройство, сбрасывающее теплоизлишки в окружающую среду;
• вентилятор – активизирует процесс охлаждения посредством нагнетания воздуха; интенсивность охлаждения с его помощью повышается;
• термостат – хоть и маленький, но очень важный элемент, регулирующий количество тосола; обеспечивает «комфортный» режим температур во всей системе.

Принцип функционирования

Система охлаждения действует в саморегулирующемся режиме, который направлен на поддержку в силовом агрегате оптимальной t°. В случае значительного повышения температуры масла, система делает все, чтобы внутри двигателя температура пошла на убыль.

Таким образом, при тесном взаимодействии вышеназванных элементов происходит функционирование системы. Она автоматически задает необходимые условия включения и действия конструктивных частей, чем и обеспечивает действенное охлаждение силового агрегата.

И если возникают какие-либо проблемы с функционалом составляющих данную систему, требуется внимательно   обследовать сохранность ее главных компонентов. Если водитель квалифицированный и достаточно опытен, то может справиться с задачей и самостоятельно. В противном случае, не очень разбирающемуся с авто владельцу лучше обратиться за помощью на СТО.

Схема системы охлаждения и принцип работы

Схема системы охлаждения двигателя

Итак, многие автовладельцы знакомы с основными частями системы охлаждения двигателя. Но, все-таки стоит более детально разобрать, что входит в эту не сложную конструкцию, которая не дает силовому агрегату нагреваться:

1. Радиатор охлаждения. Служит для того, чтобы при помощи встречного потока ветра охлаждать нагретую жидкость, которая попала в него через большой или малый круг.

2. Вентилятор охлаждения радиатора. Электрическое устройство, которое дополнительно с потоком встречного воздуха помогает охлаждать жидкость. В зимнее время, он включается довольно редко, а вот в летние – часто, из-за того, что воздух имеет высокую температуру и не может достаточно обеспечить охлаждение.

3. Расширительный бачок. Как известно, при нагреве жидкость имеет свойство расширяться, таким образом, жидкости необходимо, куда-то деваться. Именно в расширительный бачок она и уходит при нагреве, а при полном охлаждении возвращается в систему.

4. Датчик температуры охлаждения. Служит как сигнализатор для ЭБУ при граничном повышении в системе температуры, а также показывает рабочую температуру системы, которую можно увидеть на приборной панели. В случае перегрева двигателя подаст сигнал, на панели приборов загорится сигнализатор, данные запишутся в память ЭБУ соответствующим кодом ошибки.

5. Водяной насос или помпа. В основе лежит крыльчатка, которая приводится в действие при помощи шкива. Считается принудительным узлом, что циркулирует жидкость по системе охлаждения.

6. Термостат. Эта деталь перераспределяет потоки охлаждающей жидкости по системе по малому или большому кругу. Так, для прогрева силового агрегата термостат открывается на малый круг, а вот если двигатель начинает нагреваться и температура переваливает за 85 градусов Цельсия, то идет открытие на большой.

7. Радиатор отопителя. Этот узел также принимает участие в работе системы охлаждения двигателя. Он обеспечивает подогрев салона автомобиля, а также служит неким охладителем для основной системы, хотя его использование ограничивается холодным временем года.

8. Патрубки системы охлаждения. По трубопроводам проходит жидкости от одного узла к другому.

Конечно, в самом блоке цилиндров и головке, также имеются каналы, которые служат охладителем, где жидкость нагревается. Рассмотрим, основные этапы рециркуляции ОЖ по системе: с радиатора, через магистраль, жидкость попадает в термостат, который в зависимости от температуры пускает жидкость по малому или большому кругу. Далее, жидкость проходит через силовой агрегат, где выходит на помпу, которая проталкивает ее в радиатор.

Основные неисправности и пути решения

У первого характерно заклинивание на малый круг, что приводит к частому включению вентилятора и возможно перегреву двигателя. Во второго – износ шкива, а также вала, которые при выработке, начинают пропускать жидкость наружу.

Таким образом, потеки с помпы могут свидетельствовать тому, что она «на грани» и её необходимо немедленно заменить. Признаком выхода из строя термостата становится частый перегрев и включение вентилятора. При проявлении таких факторов необходимо заменить деталь. Если вентилятор, наоборот, не включается, то поломка либо в реле, либо сгорел предохранитель.

Последствия несвоевременной замены элементов СОД

Последствиями несвоевременной замены узлов системы охлаждения на автомобиле может стать:

• Перегрев головки блока цилиндров, что приведет к пробою прокладки, а также, что более плачевно, деформации и изгибу ГБЦ. Такие последствия приведут к шлифовке внутренней поверхности, а также капитальному ремонту узла.

• В худшем случае, охлаждающая жидкость попадет в цилиндры двигателя и он просто застучит. При этом владелец может отделаться капитальным ремонтом или же заменой основного силового агрегата.

Это основные последствия, которых стоит опасаться, поэтому диагностику и ремонт системы охлаждения необходимо проводить каждые 20 000 км пробега.

Тюнинг

Многие автолюбители, чтобы улучшить характеристики системы охлаждения устанавливают на Калину спортивные комплекты. Так, их можно заказать в магазинах или приобрести на авторынках. Какие же отличие они имеют от стандартной системы СОД:

• Устанавливается дополнительная помпа с электрическим приводом.
• Спортивный термостат сделан с металлокерамики, поэтому срок эксплуатации, намного дольше стандартного.
• Спортивные магистрали системы охлаждения сделаны со специального материала, которые также позволяет получить дополнительное охлаждение.

Несколько полезных советов

Любой автовладелец, которому приходится проводить работы по замене радиатора системы отопления или его ремонту, задается вопросом о причине выхода агрегата из строя

Важно учесть 2 фактора, которые позволяют продлить срок непрерывной эксплуатации устройства

1. Необходима своевременная замена воздушного фильтра системы. Засоренный радиатор чаще выходит из строя. Существует установленный срок периодической замены, но можно делать это чаще, например, менять фильтр после зимней эксплуатации и по завершении летнего сезона.
2. Своевременно проводите замену охлаждающей жидкости. Такую операцию следует проводить через каждые 60 тыс. км пробега. Накапливающиеся продукты износа разрушают легкий металл радиатора, лишая его герметичности. Многие владельцы автомобилей считают, что периодически доливая тосол в систему, им не придется менять агрегат. Однако продукты коррозии продолжают накапливаться, губительно влияя не только на радиатор отопителя, но и на двигатель в целом.

Актуальным вопросом является использование качественного тосола. Следует покупать его у проверенных продавцов и не использовать в системе охлаждения воду.

Эксплуатация любого автомобиля предусматривает не только обслуживание и ремонт деталей и систем, которые обеспечивают его движение. Вспомогательные устройства играют важную роль в работе авто. И в случае выхода из строя радиатора системы охлаждения не только нарушается микроклимат в машине, но и становится небезопасно управлять ей в связи с запотеванием окон.

Переделал СОД и систему отопления салона. Буду тестировать и отписываться по мере поступления новых данных с поля боя с морозом.

Как можно доработать нагреватель

На новых моделях Лада Калина 2 и Лада Гранта используется схема работы системы охлаждения с параллельным включением радиатора отопителя. Из-за этого рабочая температура снижается до 85 градусов, что несколько ниже, чем на предыдущих моделях семейства ВАЗ. Многие автовладельцы всерьёз полагают, что такая температура не может быть нормальной – налицо повышенный расход топлива, а также снижение ресурса подвижных частей двигателя из-за преждевременного износа. Но по утверждению экспертов никакой связи между сниженной рабочей температурой и ресурсом двигателя нет.

Система охлаждения Лады Калина работает более эффективно благодаря одноконтурной схеме. Подобная модернизация пошла только на пользу двигателю, позволила изменить угол опережения зажигания, в результате экономится топливо. Также снижается инерционность терморегулятора. Недостатком стал посредственный обогрев салона при отрицательных температурах. Выход из ситуации – самостоятельная доработка термостата. Модификация подразумевает два основных способа:

• укоротить шток твердотельного термочувствительного элемента;
• заменить термоэлемент.

Для автомобилей с тросиковой педалью газа используется дроссельный узел с подогревом от системы охлаждения. В этом случае добавляется дополнительный круг циркуляции.

Регулировка штока термоэлемента

Укорачивание торца штока термочувствительного элемента позволит отрегулировать рабочую температуру до 90-95 градусов. Подрезка проводится последовательно с шагом не более одного миллиметра. Металл мягкий, поэтому процедуру нужно проводить аккуратно. Желательно после каждого срезанного миллиметра устанавливать термостат на место и проверять, насколько поднимется рабочая температура при движении.

Если результат не оправдал ожиданий, можно регулировать шток ещё, пока стрелка на панели приборов не будет показывать 95 градусов, а воздух в салоне не начнёт прогреваться быстрее. Способ простой, но эффективный. Из недостатков отмечается незначительное повышение износа деталей СОД из-за работы на больших температурах. Если переборщить с укорачиванием, можно испортить устройство.

Замена термочувствительного элемента

Термоэлемент может быть заменен целиком. Для Лады Калины подходит вставка для термостата марки Wahler: 3017.87 D (на 87° C) или 3091.92В (на 90° C). Термоэлемент меняется в сборе с пружиной, при этом устройство придется распилить ножовкой, чтобы извлечь вставку. Более удобный вариант – покупка термостата фирмы BEHR – ничего пилить и подгонять не придется

Также можно воспользоваться аналогами с автомобилей Дэу Нексия или Рено Логан. Термовставка Логана требует подгонки.

Если на Гранте устанавливается термостат LUZAR, то замена чувствительного к температуре элемента не представляется возможным.

Судя по отзывам автовладельцев, сделавших подобную доработку, расход топлива на прогреве двигателя незначительно снизился.

Обогрев дроссельного узла

Ещё один способ модернизировать нагреватель – создать дополнительный контур обогрева дроссельной заслонки. Часть водителей таким образом пытается предотвратить обмерзание узла зимой. Способ явно не для новичков. Он заключается в просверливании отверстия в крышке устройства и приваривания к нему дополнительного штуцера, через который будет отводиться прогретый антифриз. Шпильки крепления термостата придется также удлинять. Процесс трудоемкий, в конечном итоге нецелесообразен. Обмерзание дроссельного узла – скорее, исключение, чем правило, поэтому проводить такую модернизацию нет смысла.

Симптомы неполадок

Есть ряд симптомов, указывающих на неисправности системы охлаждения, при обнаружении хотя бы одного из них стоит принять меры к устранению неполадок.

1. При не заведённом и остывшем (более 8 часов бездействия) моторе в магистралях охлаждения остаётся остаточное давление (это можно понять при продавливании резиновых патрубков, они будут твёрдыми).
2. Выброс ОЖ при работающем моторе может быть как в небольшом количестве, так и существенным столбом пара.
3. Утечка ОЖ из магистралей либо радиаторов сопровождается уменьшением уровня ОЖ в бачке.
4. На полностью прогретом моторе из дефлекторов, идущих от салонного отопителя, дует холодный воздух. Эффект может пропадать при увеличении оборотов коленчатого вала.

И если с первыми тремя пунктами всё более или менее понятно, то вот с последним всё не так просто. Можно сколько угодно менять радиаторы, термостаты и ОЖ, но положительного результата так и не добиться. Проблема заключается в образовании воздушной пробки, которую невозможно увидеть. Воздух, находящийся в магистралях, препятствует нормальному отводу тепла от сильно нагретых деталей, что чревато серьёзным повреждениям силовой установки.
