Неисправности датчика вентилятора Ваз 2107 и проверка работоспособности

Узнать, исправен ли датчик включения вентилятора ВАЗ 2107 несложно. Двигатель вентилятора работает достаточно шумно, его включение можно услышать даже из салона. Если указатель температуры показывает больше 90 градусов, но вентилятор не включается, следует проверить датчик.

Сначала надо локализовать источник проблемы. Если антифриз горячее 90 градусов, а нижняя часть радиатора остается холодной, дело именно в термостате, а не вентиляторе. Заменить в дороге термостат не удастся. Чтобы выйти из ситуации, можно усилить охлаждение, полностью открыв заслонку печки и включив ее вентилятор. Разумеется, такое решение будет крайне некомфортно в теплое время года, но оно, если повезет, даст возможность доехать до места ремонта без остановок. Если этого недостаточно, придется делать остановки в пути, чтоб дать охладиться двигателю.

Еще одна причина перегрева – малый уровень охлаждающей жидкости. В этом случае необходимо оперативно найти и устранить течь и долить антифриз в систему. Если его нет, можно долить в систему воду. Но тогда при первой возможности необходимо слить жидкость из системы охлаждения и залить антифриз.

Если радиатор горячий, а вентилятор не запускается, нужно попробовать запустить вентилятор, замкнув два провода, идущие к контактам датчика. Если причина поломки в последнем, вентилятор должен заработать.

Если датчик не установлен на автомобиль, проверить его можно при помощи термометра и омметра. Нужно поместить часть датчика, который вставляется в радиатор, в воду и нагреть ее примерно до 90 градусов. Датчик должен включится при нагреве воды не более 92 градусов. О включении (замыкании контактов датчика) свидетельствует отсутствие сопротивления между клеммами датчика.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

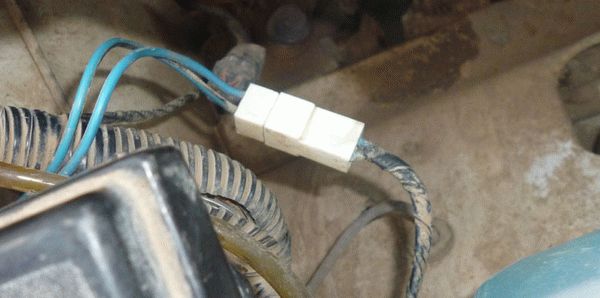

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

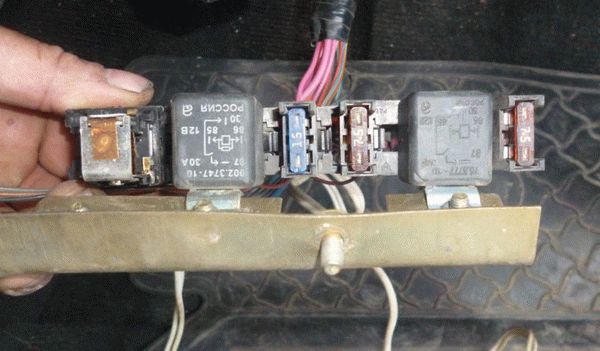

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;
3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;
5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Работа электровентилятора охлаждения

Конструкция системы охлаждения “классики” не предусматривает постоянной работы вентилятора. Он должен включаться лишь после достижения определенной температуры охлаждающей жидкости,более подробно мы обсуждали это в статье. Датчик включения вентилятора ВАЗ 2107 инжектор установлен в радиаторе. Поэтому вентилятор включается после того, как с задачей охлаждения перестанет справляться сам радиатор. Реализовано это следующим образом:

• После нагрева антифриза в “малом круге” охлаждения открывается термостат.
• Охлаждающая жидкость циркулирует по “большому кругу” через радиатор, что обеспечивает эффективный теплообмен с окружающей средой.
• Если радиатор не “справился” с охлаждением, контакты датчика вентилятора замыкаются и он начинает интенсивно гнать воздушный поток через радиатор, усиливая теплообмен.

Если датчик выходит из строя, при перегреве вентилятор включается и охлаждающая жидкость может закипеть.

Принцип действия

При запуске двигателя циркуляция тосола происходит под действием водяного насоса. Первоначально ее движение осуществляется по малому контуру (кругу) при закрытом термостате. При этом в радиатор она не попадает. Это позволяет ускорить процесс прогрева двигателя до оптимальной рабочей температуры.

При нагревании тосола увеличение его объема компенсирует расширительный бачок. Именно в него поступает горячая автожидкость, которая затем возвращается в контур охлаждения.

После прогрева мотора до температуры 85-95 градусов Цельсия, открывается термостат и техническая жидкость начинает циркулировать через радиатор, то есть по большому кругу. При этом прохладный тосол, находящийся в радиаторе, поступает в рубашки силовой установки и охлаждает его до оптимальной температуры.

Вентилятор

В случае дальнейшего нагрева силовой установки (если он не успевает охлаждаться), по команде датчика контроля температуры включается электрический вентилятор, который принудительно охлаждает радиатор и мотор до тех пор, пока жидкость не охладится до определенного значения, после чего выключается. Таким образом постоянно поддерживается необходимая температура технического раствора и двигателя.

Во время холодов можно направить часть горячего тосола в радиатор «печки». При этом обеспечивается обогрев внутреннего объема транспортного средства за счет избыточного тепла, отнимаемого у горячей субстанции.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107

Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.

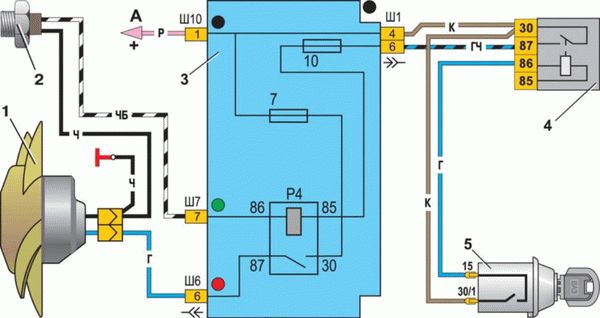

Решение проблемы:За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке

Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.

Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш,7 (зелёный цвет) и идёт на 86 контакт реле.

Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:

С 86 контактом разобрались.Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:

Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!

При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.

Надеюсь кому-нибудь поможет данная статья

Спасибо за внимание

Объем — охлаждающая жидкость

Схема установки рабочей фрезы относительно обрабатываемой заготовки метчика.

Объем охлаждающей жидкости регулируется краном.
 

Объем охлаждающей жидкости в ступени конденсатора меняется в зависимости от изменения количества жидкости в струях и на полках, а в последней ступени также в зависимости от изменения уровня.
 

Устройство термопары.

Объем охлаждающей жидкости при закалке должен быть настолько большим, чтобы жидкость при закалке в ней не нагревалась. Применяются травильные баки, баки для промывки водой и нейтрализации.
 

Пр — продольная подача; sr — поперечная подача; q — объем охлаждающей жидкости.
 

Часть информации, необходимой для инвентаризационного анализа, проста, как, например, объемы определенных материалов, необходимых для данной конструкции, или объем охлаждающей жидкости, необходимой для определенного производственного процесса. Количественные данные, очевидно, обладают преимуществами: они широко используются в высокотехнологичных культурах, они дают мощные средства манипулирования и заказа информации, они упрощают выбор между вариантами. Однако состояние информации в экологических науках может не дать возможности надежно рассчитывать экологические и социальные воздействия из-за фундаментальных недостатков данных и методологии.
 

УНЗД — скорость изделия; /) — — да плои не и ( дели я на инструмент; х пр — продольная подача; , п-поперечная подача; / — — — объем охлаждающей жидкости.
 

На автомобилях семейства КамАЗ применена жидкостная система охлаждения двигателя с принудительной циркуляцией. Для компенсации изменения объема охлаждающей жидкости служит специальный расширительный бачок.
 

При использовании низкозамерзающих пусковых жидкостей, содержащих этиленгликоль, следует учитывать их повышенный коэффициент объемного расширения. Чтобы предотвратить переполнение системы охлаждения при прогретом двигателе, объем охлаждающей жидкости должен составлять 92 — 95 % от полного объема системы охлаждения двигателя.
 

В радиаторе автомобиля КамАЗ заливной горловины нет, а заполнение его охлаждающей жидкостью осуществляется через расширительный бачок. Он расположен на двигателе с правой стороны и служит для компенсации объема охлаждающей жидкости при ее нагреве. Бачок имеет две горловины и краник контроля уровня.
 

Нагревают печи электрическим током, газом или жидким топливом. Электрические печи обладают многими преимуществами: не требуют дополнительных устройств, как пламенные, обеспечивают точность регулирования в пределах 3 С, допускают нагрев до 1350 С. Объем охлаждающей жидкости при закалке должен быть настолько большим, чтобы жидкость при закалке в ней не нагревалась. Применяются травильные баки, баки для промывки водой и нейтрализации.
 

Одной из особенностей системы охлаждения двигателя автомобиля ВАЗ-21011 ( рис. 32) является наличие расширительного бачка 5, расположенного в высшей точке системы. При открытии выпускного ( парового) клапана, которым снабжена пробка заливной горловины, избыточная жидкость или пар отводятся в расширительный бачок. При уменьшении объема охлаждающей жидкости ( например, при ее охлаждении) в пробке открывается впускной клапан и жидкость из расширительного бачка возвращается в радиатор. Таким образом, в системе поддерживается постоянный объем циркулирующей жидкости.
 

Силовые трансформаторы ( рис. 60) состоят из сердечника 9 с обмотками 10 высшего и низшего напряжений, помещенного в металлический бак 7, на крышку которого через изоляторы 4 и 6 выведены концы обмоток. Так как при прохождении электрического тока обмотки трансформатора нагреваются, то их во избежание повреждения изоляции охлаждают изоляционной жидкостью ( трансформаторным маслом, совтолом) или непосредственно окружающим воздухом. При увеличении от нагревания объема охлаждающей жидкости в баке трансформатора излишек ее поднимается в расширитель 2 с указателем уровня жидкости 3; при недостатке — пополняется из расширителя.
 

Насос осуществляет циркуляцию теплоносителя в контуре системы, автоматическое переключение направления движения теплоносителя производится с помощью клапанов. При пуске, когда теплоноситель холодный и нет необходимости в его подогреве, он циркулирует по контуру через охладитель генератора, маслоохладитель и насос. По мере подогрева теплоносителя и необходимости его охлаждения подключается контур с АВО. Для компенсирования объема охлаждающей жидкости в системе предназначено демпферное устройство со сжатым воздухом, внутри которой имеется резиновая груша, принимающая в себя увеличившуюся в объеме при нагреве жидкость. При охлаждении жидкость уменьшается в объеме и выдавливается воздухом обратно.
 

Диагностика негерметичности системы

Одна из основных неисправностей системы — нарушение ее герметичности. Свидетельствуют об этом:

• постоянное снижение уровня тосола в расширительном бачке;
• специфический запах технического раствора;
• мокрые следы под автомобилем.

Недостаточный объем технической жидкости способствует перегреву двигателя. Места протечек определяются при визуальном осмотре подкапотного пространства или салона (при нарушении герметичности радиатора «печки» или крана отопителя).

Внимание! Технические жидкости, используемые для охлаждения двигателя токсичны. Поэтому, работая с ними, необходимо соблюдать требования безопасности

Сливать ее из мотора можно только в специально подготовленную емкость объемом не менее 5 литров.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сутипроводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нетно проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=))Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую.Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;
3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;
5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Способ третий – совершенные вентиляторы

Чтобы улучшить охлаждение ВАЗ 2107, можно вместо стандартного электровентилятора использовать более современные. Прекрасно подойдут те, которые ставят на автомобили моделей «Калина», «Приора». Особенно хорошо будет работать электровентилятор с восемью лопастями. Поток воздуха от него окажется намного сильнее, следовательно, соты радиатора быстрее остынут.

Можно даже увлечься вопросом улучшения охлаждения и поставить два таких вентилятора. Но есть ли смысл в этом. Лучше уж тогда полностью очистить систему охлаждения изнутри, заменить все патрубки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это окажется намного эффективнее, нежели делать огромный «колхоз» вокруг радиатора.

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Опасность представляют дешёвые некачественные охлаждающие жидкости или откровенные подделки, получившие в последнее время широкое распространение и часто встречающиеся в продаже. Результатом использования таких жидкостей может быть не только течь радиатора, но и выход из строя всего двигателя. Поэтому для охлаждения двигателя следует покупать ОЖ проверенных и хорошо зарекомендовавших себя производителей.

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Способ второй – электрический

Если у вас новая машина, установлен инжектор и электрический вентилятор, то стоит ли портить его принудительной крыльчаткой? Несколько разумнее окажется оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

1. Новый датчик (если старый пришел в негодность).
2. Электромагнитное реле с нормально разомкнутыми контактами.
3. Провод красного цвета сечением 0,75 кв. мм.
4. Кнопку для установки в приборной панели ВАЗ 2107 (желательно с подсветкой).
5. Термоусадочную изоляцию.
6. Разъемы типа «мама» и колодку для реле.

Схема соединений приведена на фото. Первым делом отключаете вентилятор и меняете датчик его включения. Затем собираете схему.

Обратите внимание на то, что на новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно сгорают

Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один – снижать ток на выводах датчика. Для этого вводите в схему электромагнитное реле. Теперь шанс выхода из строя датчика сокращается. Но становится выше шанс выхода из строя реле. Правда, его поменять окажется проще.

Устанавливаете в приборной панели кнопку принудительного включения вентилятора и протягиваете от нее два провода – один можно сразу с «массой» соединить, а второй – на вывод датчика. Получается так, что у вас контакты кнопки и датчика соединены параллельно. Следовательно, если выходит из строя датчик, вы можете включить электромагнитное реле кнопкой.
