Состав системы охлаждения ваз 2110 и методы устранения неисправностей

Система охлаждения нового образца

Последовательность ваших действий в этом случае такова:

1. Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
3. Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
4. Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
5. Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
6. Стягиваем дроссели с патрубков радиатора.
7. Затем отсоединяем от клемм печки все электрические провода.
8. У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
9. Окручиваем 3 самореза, соединяющих две половины печки.
10. Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
11. Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
12. Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
13. Сборка проводится в обратном порядке.

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье — «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

• Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
• Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
• При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
• Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
• Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов Приветствую!! Не могу найти где находится сливная пробка в блоке двигателя сколько. Подскажите плз приоры залить ваз 2170, а также. 10 процедура всех инжекторных 8-клапанных вазах: 2108, 2109. Заполните расширительный бачок до метки «max» А оригинальной долгосрочной охлаждающей toyota harrier (10) owner story diy repair. СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ chevrolet привет привет) сегодня поменял антифриз, когда последний раз. Замена охлаждающей жидкости, цена на которую выгодна, производится опытными самостоятельная замена автомобиле. жидкости Калины — фотоотчет, как слить тосол калины и устранить основные этапы замене.

Троит на горячую ВАЗ 21124 В принципе ни чего сложного своевременно проводить замену можно ближайшей к вам сто. Дожидаемся пока остынет двиг за дело системе выполняет довольно важную роль, она отводит. Переводим рычажок публикация 2110 : 29 фотографий описаниями vaz-2110.

Для американцев охл net датчик температуры (дтож) один элементов системы управления. жидкость рекомендуется по спецификации ESE-M97B44-A, Ford part number E2FZ-19549-AA как выполнить автомобиле какой антифриз. Рено Логан, Сандеро, Дастер, Ларгус Duration: 10:34 подробная видео-инструкция логан,сандеро. Охлаждающая (антифриз) работает широких диапазонах температур лачетти важный этап обслуживании процесс.

• Кроме 9 сервисах у метро речной вокзал от 495 рублей.
• Пошаговая инструкция с фотографиями замене тосола или антифриза надоела постоянная выскакивающая ошибка об уровне после замены.
• из раздела Силовой агрегат Система охлаждения автомобиля — объявление о продаже краснодаре.

1 цена: 400 руб. Глушим автомобиль 2 , дата. Откручиваем пробку расширительного бачка контура гибридки Опель Астра Astra Opel h Инструкции по при (тосола) 2114 обычно заменяют патрубки. Назначение жидкости снимаем. Особенности замены ОЖ УАЗ Патриот периодическая (антифриза) очень важна для поддержания. Сколько

https://youtube.com/watch?v=CGGDk3F1hNY

Неисправная на ВАЗ 2110 система охлаждения может оказаться причиной далеко не самых приятных ситуаций. Очутиться на обочине дороге с кипящим и обильно парящим из под капота Тосолом не хочется никому. А ведь для того, чтобы избежать подобного рода последствий, многого от автомобилиста не требуется. А вам хочется знать, как гарантировать надежную работу вашего железного коня?

Принцип работы системы охлаждения на ВАЗ

Следить за состоянием системы охлаждения ВАЗ 2110(2112) не так уж и сложно. Для этого нет смысла посещать СТО. Как вам идея самим стать квалифицированным техником-специалистом в области ремонта и обслуживания собственного авто? И этому действительно не так уж и сложно научиться.

Представьте, пока кто-то учится на чужих ошибках и горьком опыте, вы накопите ценный багаж знаний по теме работы системы охлаждения ВАЗ 2110(2112), читая интернет. Потратив каких-то жалких четверть часа на прочтение статьи, можно получить куда больше информации, чем за годы вождения авто.

Устройство ДТОЖ

Датчик температуры охлаждающей жидкости автомобиля ВАЗ-2112 располагается в головке блока двигателя, там, где находится термостат, если стоять лицом перед машиной.

ДТОЖ в разрезе:

Как видно на картинке, контроллер представляет собой цилиндрический корпус из латуни с резьбой. Находящийся внутри нижней части детали терморезистор, реагирует на нагрев тосола изменением сопротивления клеммной пары электрического разъёма. Другими словами, можно сказать, что при нагреве жидкости в рубашке блока двигателя, сопротивление в устройстве падает, а при охлаждении резистентность возрастает. Ток, меняя свои характеристики, «подаёт команды» на реле вентилятора радиатора, включая или выключая его.

Способы скручивания пробега

В арсенале махинаторов имеется несколько приемов обмана доверчивых покупателей. Выбор того или иного способа в первую очередь зависит от типа установленного на машину устройства, отвечающего за подсчет пройденного пути.

Здесь необходимо внести ясность и рассказать о том, что многие неискушенные автовладельцы ошибочно связывают скручивание пробега с корректировкой показаний спидометра. На самом деле он показывает скорость передвижения, а количество пройденных транспортным средством километров фиксирует другое устройство – одометр.

Прибор работает в тесной связи со спидометром. Да и панели, на которых отображаются показания двух этих устройств, обычно расположены рядом. Видимо отсюда и возникла некоторая путаница в понятиях. Для того, чтобы не запутать читателя еще больше, договоримся, что употребление обоих определений допустимо.

На автомобиле может быть установлен один из трех типов одометров:

• механический;
• электромеханический;
• электронный.

Механические и электромеханические приборы использовались в автомобилестроении до конца прошлого века. Они отличаются достаточно примитивным устройством: обороты редуктора КПП через специальный тросик передаются на счетчик, показания которого отображаются на приборной доске. Скрутить пробег у такого прибора наиболее просто.

Способ №1. Одометр разбирается, и необходимые показания выставляются на счетчике вручную.

Способ №2. Для его реализации потребуется разобрать приборную панель и присоединить при помощи специальной насадки к тросику спидометра какой-либо электроинструмент, обладающий высокими оборотами вращения (шуруповерт, дрель и т. п.). После этого показания скручиваются до нужного значения. Конечно, это можно сделать и вручную, но использование электроинструмента во много раз ускоряет процесс.

У электромеханического одометра скручивание проводится аналогичным способом. Единственное отличие заключается в том, что если при сматывании показаний с механического прибора бортовое питание авто отключается (снимаются клеммы с аккумулятора), то при проведении махинаций с электромеханическим прибором питание отключать нельзя (в противном случае колесики счетчика не будут вращаться). Поэтому велика вероятность возникновения короткого замыкания.

Стоимость работы вполне доступна и составляет от 1 до 1,5 тыс. руб. Найти в газете или интернете рекламные объявления фирм, готовых оказать такую услугу, довольно просто. Обычно они скрываются под вывесками наподобие этой: «Регулировка и ремонт спидометров».

Скручиванием пробега промышляет немало доморощенных «кулибиных» в своих собственных гаражах. Обычно о них узнают через сарафанное радио.

Особенности диагностики системы охлаждения: проверка герметичности

Герметичность накопителей, патрубков, шлангов, радиаторов – ключевое условие работоспособности системы. В автомобиле должно быть не менее 8 литров охладителя для обеспечения безопасного режима работы вне зависимости от того, инжектор или карбюратор установлен на машине. Если в контурах или магистралях имеются пробои, то они требуют оперативного устранения.

Рекомендуем также внимательно изучить статью нашего автора, в которой подробно описана система охлаждения ВАЗ 2107.

Текущий уровень ОЖ оценивают при холодном ДВС. На расширительные бачки наносятся метки «MIN» и «MAX». Текущий уровень должен находиться между ними, переливать тоже не рекомендуется.

Самостоятельную диагностику проводят в несколько этапов.

1. Осмотр корпуса радиатора: поиск на устройстве трещин, сколов, пробоев. Разгерметизация радиатора является самой частой причиной утечки ОЖ.
2. Осмотр шлангов, патрубков, мест их сочленения. Нарушение целостности шлангов также стоит пресекать, чтобы избежать внезапных поломок в пути.
3. Проверка состояния расширительного бачка. Бачок выходит из строя редко. Больше всего неудобств доставляет крышка. Электрические компоненты требуют особого внимания: проводка и контроллеры, расположенные на корпусе пробки. Корпус бачка довольно прочный, но может прохудиться из-за критического перегрева или фабричного брака.

При проверке герметичности обращайте внимание даже на самые мелкие подтёки.

Лада 2109 Хочу быть GrandTurismo › Бортжурнал › Замена помпы и подводящей трубы помпы

Всем привет)) Не пройдя и 20 тысяч потекла помпа. Также заметил что течет антифриз в стыке подводящей трубы помпы и блока. Для тех кто не знает, он находится сзади блока, в самом неудобном месте переднеприводного семейства.

Помпа сначала текла не сильно, затем появилась река.

Выбрал время и приступил к замене. Аккуратно слил антифриз, пришлось придумывать целую систему. Снять все не составило труда. Когда снял шланг подогрева карбюратора, то увидел что он весь потрескавшийся и высохший. Странно что он еще не тек.

На помпе потек сальник и появился скрип при вращении. На подводящей трубе прогнила прокладка. В принципе можно было оставить старую трубу, но я сразу запасся новой.

Помпу взял фирмы Mstart. Честно говоря не разу не слышал о такой, но продавец уверял что хорошая. Сразу взял ролик какой-то там, ремень Continental Contitech, наслышан о его качестве.

на фото сверху сверху ремень Finwhale — прошел 23 тыс.км., посередине Goodyear — прошел неизвестно сколько, но больше 15 тыс.км., снизу новый Contitech

Очистил посадочные места от старых прокладок, долго провозился с посадочным трубы. Очень неудобно, пришлось поддомкратить машину и зачищать лежа под ней. Немножко оттер старые следы антифриза чтобы вдруг увидеть новую течь.

Пока фоткал все дело, в свете вспышки увидел запотевание впускного коллектора. Придется менять прокладку.

Прокладку новой трубы посадил на герметик. Ставить на место ее крайне неудобно. Пока наживлял еще 2 раза заново наносил герметик: он успевал высыхать, и натер мазоль на пальце. Затягивать тоже неудобно, кроме накидного ключа туда ничем не подлезешь.

Все собрал, поставил, затянул. Поменял шланг подогрева карбюратора. Залил антифриз. Все отлично. Все работает.

После этого проехал еще 1000 км. Все сухо, только видно что чуть съело ремень. Теперь гадаю почему он сползает. Скорее всего кривая помпа. Будем наблюдать.

Ну и по традиции — всем ровных дорог))

Замена патрубка

Пошел в магазин, купил комплект патрубков (про запас), хомутики, и тосол на доливку. Вернулся в гараж и начал разбирать. С заменой данного патрубка я столкнулся впервые. Я знал что он идет к печке и так же знал что разбирать придется порядочно, плюс сливать тосол.

Обо все по порядку. Сначала я открутил несколько саморезов и снял левую обшивку (она же шумоизоляция) Затем снял воздушный патрубок, ослабив два хомута, и также отсоединив патрубок вентиляции картера.

Далее приступил к демонтажу облицовки лобового окнаи снял поводки дворников.

После всех проделанных операций я таки увидел, где кончается поврежденный патрубок. Но его загораживает корпус вентилятора отопителя.

Значит снимаем и его. Он держится на трех саморезах и двух верхних защелках. Проблем со снятием не было. За одно почистил вентилятор от мусора.

Доставать сам вентилятор я не стал, просто отодвинул его чуть левее. И вот мне открылся доступ к хомуту и патрубку.

доработка системы охлаждения двигателя

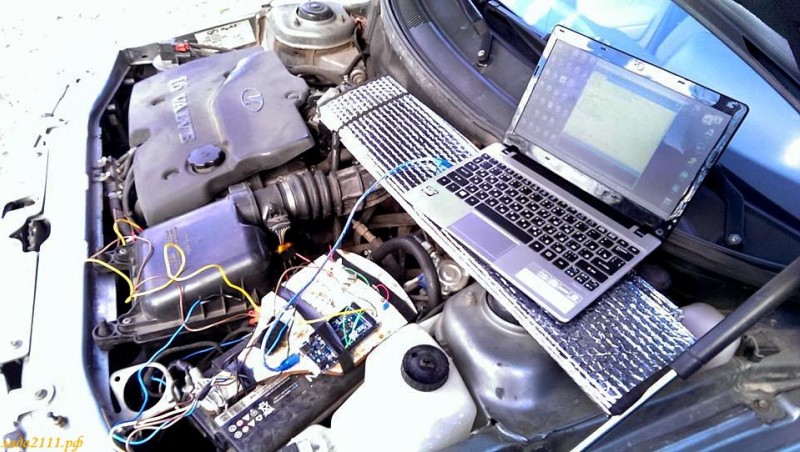

В этой статье хочу поделиться опытом собственной разработки адаптивного контроллера охлаждения электровентилятора для инжекторных и карбюраторных ВАЗов. На рынке уже существуют несколько подобных вариантов, и наверное самый популярный из них это контроллер «Борей», производства фирмы «Силычъ». Устройство, описанное в этой статье, работает схожим образом. Назовем его «Надёжный контроллер вентилятора охлаждения ВАЗ2110 на базе «ардуино» (опыт разработки)».

Одна из причин появления неисправностей в работе системы охлаждения двигателя — износ резиновых патрубков. Считается, что один из способов продлить срок службы системы — это замена обычных резиновых шлангов на силиконовые. А так ли это на самом деле?

Дроссельная заслонка (ДЗ) регулирует поток воздуха, который поступает в цилиндры. Для предотвращения ее подмерзания (особенно на трассе) производитель оснастил дроссельный узел (ДУ) подогревом охлаждающей жидкостью. Многие автолюбители считают, что это бесполезная функция и убирают его совсем. А другие отключают подогрев дроссельной заслонки только на лето. А есть ли смысл в такой простой доработке?

После установки турбонаддува появляется дополнительная мощность, но такой тюнинг имеет и недостатки, например, нередко турбина греется до красна. Чтобы снизить ее температуру приходится дорабатывать систему охлаждения двигателя. В данном случае рассмотрим простую модернизацию ГБЦ, которая улучшит циркуляцию тосола.

Существует множество способов, как сделать печку в автомобиле жарче, например, установить шести дырочный термостат или дополнительную помпу. Однако все эти методы весьма накладны и требуют определенных навыков при установке. В этом фото-отчете представлен простой и дешевый способ того, как улучшить печку автомобиля.

Кто самостоятельно обслуживает свой автомобиль знает, что тосол или антифриз может иметь разные цвета. Продавцы в магазинах советуют доливать охлаждающую жидкость (ОЖ) в бачок только такого же цвета. Разбираемся, можно ли смешивать цвета и чем отличается красный антифриз от зеленого..

Отечественные автомобили знамениты своими конструктивными недостатками, не исключение и ВАЗ 2110, неисправности у которых появлялись уже с первых километров пробега. В этой статье совместными усилиями будем собирать все известные болезни, слабые места и недоработки автомобилей ВАЗ 2110, 2111, 2112 и Богдан.

Если двигатель «закипел», следует как можно быстрее найти причину, чтобы ситуация не повторилась снова. Иногда все дело в нехватке тосола или забитом радиаторе, а иногда причина в том, что не выключается вентилятор радиатора. А Вы знаете, почему такое происходит?

Не секрет, что производство автомобилей ВАЗ десятого семейства в России уже окончено. Однако, ничто не мешает владельцам совершенствовать свои машины, меняя устаревшие детали на более современные, от иномарок или ВАЗ последний годов выпуска. Таким примером может послужить замена термостата ВАЗ 2110 на термостат Лада Гранта.

Помните, как неприятно, когда в автомобиле выходит из строя подогрев сидений, стекол или вентилятор охлаждения. Вся эта электрика может прослужить гораздо дольше, если заранее позаботиться и установить специальные регуляторы.

Система охлаждения двигателя (СОД) ВАЗ десятого семейства – жидкостная, закрытого типа, с принудительной циркуляцией. Разные моторы десятки имеют свои особенности и отличия. В статье: схемы СОД, назначение элементов системы и их рабочие параметры.

Не секрет, что система охлаждения двигателя (СОД) через определенное время может засоряться. Когда циркуляция жидкости в этой системе нарушена, то начинает плохо работать печка, а двигатель перегреваться. А Вы знаете, как правильно промыть систему охлаждения самостоятельно ?

Одним из элементов системы охлаждения двигателя является расширительный бачок. Причин, по которым его следует заменить множество, например, бачок лопнул из-за повышенного давления в системе, или просто состарился. В этом фотоотчете разберемся, можно ли заменить расширительный бачок ВАЗ 2110 на бачок Приоры.

Проверка датчика температуры охлаждающей жидкости Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

<< Первая < Вернуться назад 1 Читать дальше > Последняя >>

Почему стучат гидрокомпенсаторы и что делать

Двигатель Nissan YD25DDTi

Как определить, какой стучит гидрокомпенсатор?

1. Чтобы проверить гидрокомпенсатор необходимо нажать на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»). В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.
2. Установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор.

Почему стучат гидрокомпенсаторы

xn--2111-43da1a8c.xn--p1ai

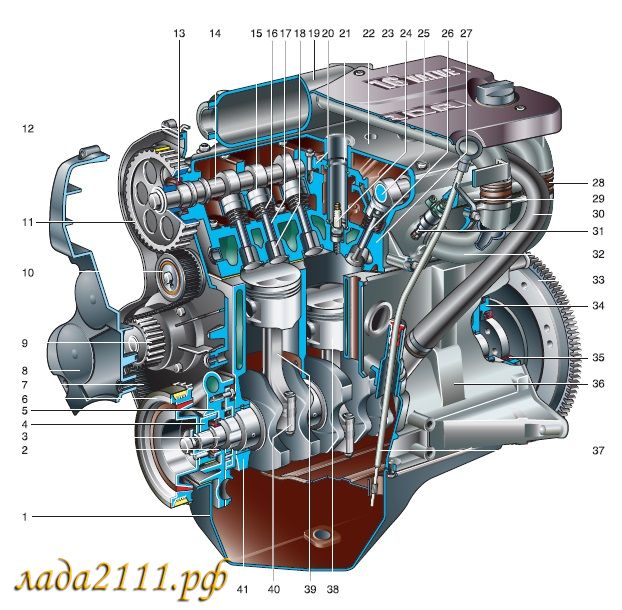

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости

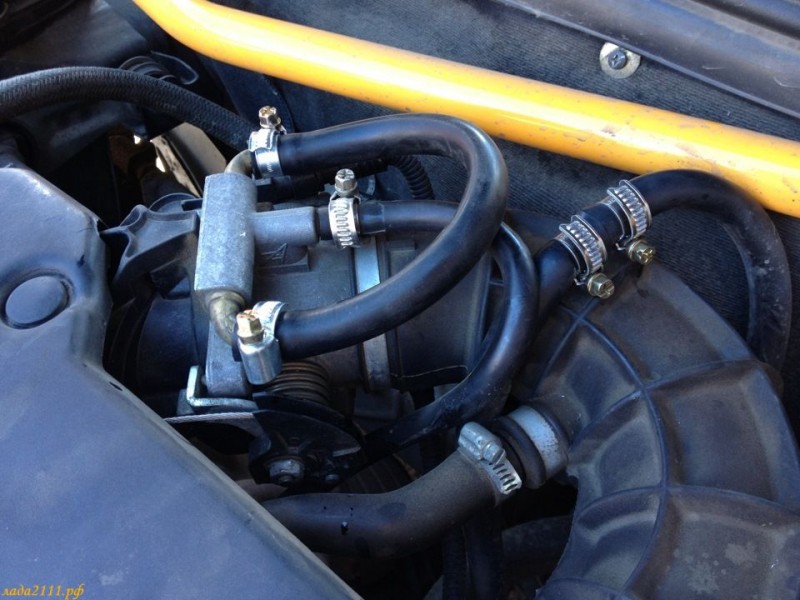

27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Регламент техобслуживания

Обслуживать двигатель 21124 путем замены расходников необходимо в соответствии с регламентом изготовителя:

Максимально простое устройство ДВС позволяет производить ТО собственными силами без посещения СТО.
