Выхлопная система автомобиля

Принцип работы системы

Разобраться с принципом работы выхлопной системы будет по силу каждому. Выясним, как газы из камеры сгорания попадают наружу. Когда выпускной клапан открывается, масса отработанных газов поступает в выпускной коллектор. Если речь идет о бензиновых двигателях, то после коллектора газы сразу перемещаются в приемную трубу, откуда идут далее по схеме. Если же двигатель дизельный, то отработанные газы сперва активизируют крыльчатку турбокомпрессора, а только затем попадают в трубу.

Как бы то ни было, схема выхлопной системы предполагает, что после приемной трубы газы идут сначала в катализатор, где проходят очистку при повышенных температурах, примерно 250 градусов. Стоит отметить, что температура полностью контролируется лямбда-зондом. В зависимости от того, какие показатели температуры выдает специальный датчик, в цилиндры поступает то или иное количество воздуха и топлива.

Далее отработка проходит процесс гашения в резонаторе и выходит через глушитель наружу.

Конструкция системы выпуска

Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

• Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
• Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
• Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
• Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
• Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
• Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
• Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
• Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Принцип деятельности выхлопной системы

1. В цилиндрымотора впрыскивается топливо;
2. начинаетсягорение топливной смеси и выделение газов с вредными ядовитыми веществами;
3. открывается выпускной клапан и подбольшим давлением газовый поток стремится в выпускной коллектор;
4. в коллекторегазы объединяются и далее по приемной трубе поступают в катализатор;
5. пройдя сквозь очистительные каналы катализатора и избавившись от вредных веществ, газы проходят в резонатор;
6. в итоге, минуя глушитель, после процесса максимального поглощения шума покидают машину.

Для изготовления выхлопной системы автомобиля чаще всего используется нержавеющая сталь. Именно этот материал позволяет продлить срок безопасной эксплуатации выпускной конструкции. В зависимости от марки и модели транспортного средства, его возраста и фирмы-изготовителя выхлопные конструкции могут отличаться наличием или отсутствием тех или иных компонентов.

С появлением инжектора (механизм для струйного впрыска топливной смеси в камеру сгорания авто) к конструкции выхлопа добавилось еще одно устройство – лямбда-зонд.

Частые неисправности

Поскольку главная функция глушителя заключается в постоянном контакте с выхлопными отходами, самая частая поломка — пригорание металлического корпуса. Как правило, оно проявляет себя в виде рокота из-под днища автомобиля.

Если глушитель был сделан из дешевого черного металла, то срок его службы будет измеряться в пробеге в 20-30 тысяч километров. Тогда как счастливые обладатели устройства из нержавеющего сплава не будут сталкиваться с этой проблемой до 100 тысяч км. Зато при таком длительном использовании высока вероятность выгорания внутренних элементов, первые признаки которого — повышение уровня шума.

Для решения этого вопроса достаточно будет либо полностью заменить, либо подкорректировать его посредством сварочных работ. Сама сварка возможна и при использовании заплаток. Ремонт любых дыр без сварки невозможен. Заклеить или заделать поврежденную систему также не представляется возможным. Однако, если выгорели внутренние детали, поможет только полная замена этой части.

Для продления срока службы некоторые автовладельцы просверливают дырки, чтобы скопившийся конденсат мог беспрепятственно выходить наружу и глушитель не ржавел. Достаточно одного отверстия. Также стоит окрашивать его специальной термостойкой краской, чтобы защитить от ржавчины и замедлить износ металла вследствие высокого температурного режима. Из всего чем можно покрасить эту часть хорошо зарекомендовала краска на силиконовой основе. Ее нужно наносить в несколько слоев с интервалами для полного высыхания. И предварительной грунтовки поверхности эта продукция не требует. Единственный нюанс: после нанесения краски поверхность нужно разогреть до 170-200 градусов по Цельсию. Только при такой температуре она затвердеет. Для этой процедуры лучше всего использовать фен или духовку в течение 20 минут.

Частые неисправности

Поскольку главная функция глушителя заключается в постоянном контакте с выхлопными отходами, самая частая поломка — пригорание металлического корпуса. Как правило, оно проявляет себя в виде рокота из-под днища автомобиля.

Если глушитель был сделан из дешевого черного металла, то срок его службы будет измеряться в пробеге в 20-30 тысяч километров. Тогда как счастливые обладатели устройства из нержавеющего сплава не будут сталкиваться с этой проблемой до 100 тысяч км. Зато при таком длительном использовании высока вероятность выгорания внутренних элементов, первые признаки которого — повышение уровня шума.

Для решения этого вопроса достаточно будет либо полностью заменить, либо подкорректировать его посредством сварочных работ. Сама сварка возможна и при использовании заплаток. Ремонт любых дыр без сварки невозможен. Заклеить или заделать поврежденную систему также не представляется возможным. Однако, если выгорели внутренние детали, поможет только полная замена этой части.

Для продления срока службы некоторые автовладельцы просверливают дырки, чтобы скопившийся конденсат мог беспрепятственно выходить наружу и глушитель не ржавел. Достаточно одного отверстия. Также стоит окрашивать его специальной термостойкой краской, чтобы защитить от ржавчины и замедлить износ металла вследствие высокого температурного режима. Из всего чем можно покрасить эту часть хорошо зарекомендовала краска на силиконовой основе. Ее нужно наносить в несколько слоев с интервалами для полного высыхания. И предварительной грунтовки поверхности эта продукция не требует. Единственный нюанс: после нанесения краски поверхность нужно разогреть до 170-200 градусов по Цельсию. Только при такой температуре она затвердеет. Для этой процедуры лучше всего использовать фен или духовку в течение 20 минут.

Виды тюнинга выхлопной системы

Тюнинг выхлопной системы разделяется на несколько типов:

1. Тюнинг для звуковых и визуальных эффектов. Аудиотюнинг организовывается для получения более приятных звуков при выхлопе, в большинстве своем они «рычат и бурчат», характеризуя всю силу двигателя. В данном случае необходима полноценная смена нейтрализатора на пламегаситель и установка прямоточного глушителя.
2. Видеотюнинг производится для улучшения внешнего вида автомобиля. Чаще всего представлен заменой насадок на глушитель. Не требует большого количества затрат и встревания в структуру выхлопной системы.
3. Эффект «языка дракона» заключается в выходе из выхлопной трубы огня. Требует серьёзного вмешательства в структуру системы выхлопа.
4. Тюнинг для увеличения мощности двигателя. Технический тюнинг нужен для повышения мощности автомобиля (до 15 %). Недостатком является увеличение расходования бензина, так что чаще всего данный вид тюнинга не производится без сильной необходимости.

Еще одна конструкция

Следует привести еще один довольно типичный образец исполнения глушителя – отечественный прибор бесшумной стрельбы, также известный как ПБС. Он может быть навинчен на дульную часть ствола автоматов «семейства Калашниковых». Как устроен этот образец? На определенном расстоянии перед дулом находится толстая резиновая шайба. Опережающие газы в ней задерживаются. Затем через специальные каналы они направляются в расширительную камеру. Оттуда они уже плавно начинают вытекать в воздух. Когда пуля пронзает шайбу, то основная часть газов будет следовать за нею. Но последовательно проходя через расширительные камеры, они будут вырываться в атмосферу, постепенно теряя значительную часть своей энергии. Использование ПБС позволяет снижать громкость выстрелов в 20 раз. Поэтому, на расстоянии уже в 200 метров услышать АКМ очень сложно. К тому же, прибор бесшумной стрельбы довольно живуч – его хватает до двухсот выстрелов. Для специального оружия это вполне приемлемый результат. Недостаток данной конструкции – старение резины.

Выхлопная система – основные узлы и элементы

Один из главных элементов системы выхлопа – коллектор. С помощью данного узла система может выводить отработанные газы из камеры сгорания. Эти отходы поступают в специальные трубки, служащие промежуточными звеньями в процессе отвода газов наружу. Именно коллектор подвергается тюнингу специалистами для того, чтобы обеспечить большим количеством топлива цилиндры, тем самым увеличив мощность двигателя.

После коллектора идет каталитический нейтрализатор. Этот узел способствует тому, чтобы выхлопные газы имели меньший уровень токсичности. Если рассмотреть структуру катализатора в разрезе, то вы увидите внешнюю оболочку из керамики, которая состоит из тонких каналов. Внутри эти каналы покрыты мизерным слоем платины. Вместо платины вполне могут применяться более редкие металлы. Например, палладий или родий.

После катализатора идет резонатор. Его главная задача – резкое расширение отработанных газов. Благодаря такому процессу, снижается противодавление выхлопного канала, и смягчается ударная волна. Последним узлом, который имеет выхлопная система автомобиля, является глушитель. Именно эта часть ответственна за издаваемый машиной звук. На сегодняшний день используется три вида этого узла:

• Отражатель;
• Ограничитель;
• Поглотитель.

Теперь, когда вы имеете представление о том, каково устройство выхлопной системы автомобиля, можно рассмотреть, по какой схеме система работает.

https://youtube.com/watch?v=AZT5CK0dGBM

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа. С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов. Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

• звук от расширения газов;
• шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным. Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор. Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом. В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Тихий глушитель своими руками, видео:

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

• сварочный аппарат (желательно полуавтомат или инвертор);
• углошлифовальная машина с набором дисков;
• верстак, оборудованный тисками.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Технология изготовления дополнительного резонатора состоит из следующих этапов:

• изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
• выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
• соединение половинок корпуса на трубе с отверстиями и обваривание;
• закладка в полость нового корпуса базальтовой минеральной ваты;
• заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Видео, что такое выпускной коллектор и резонатор?

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов. Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов. После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.

Решение для бензиновых двигателей

Виды

1. Ячеистые соты, на которые наносится катализирующий состав, могут быть выполнены из керамики. Такие нейтрализаторы в качестве катализатора используют тонкий слой из драгоценных редких металлов. Это самый дорогостоящий вид систем нейтрализации отработанных газов.
2. Менее дорогой вариант – ячеистые соты, выполненные методом пайки из тонкой металлической фольги с покрытием из одного из видов вышеназванных составов. Такая система более эффективна, ведь площадь ячеистых сот значительно больше, чем у керамических, а следовательно, способно обработать больший объем отработанных газов.

Изготовление прямоточного глушителя

Прямоточный глушитель обладает несколько иной конструкцией, его основная отличительная особенность заключается в том, что это ключевой элемент спортивного авто. Любители тюнинга устанавливают подобного рода конструкции и на обычные машины, но стоит помнить, что на повидавших жизнь «Жигулях» такой девайс будет смотреться неуместно.

Конструкция предполагает перемещение отработанных газов и теплоносителей в параллельном направлении по замкнутому кругу. Выхлоп же осуществляется посредством трубы большого диаметра, у неё мало стыков и сглаженные стенки. Шумопоглотитель в данном случае отсутствует. Благодаря конструктивным особенностям отработанные газы быстрее удаляются из двигателя, благодаря чему КПД агрегата возрастает на 15 %, повышается и мощность.

Модернизация такого рода требует тюнинга всех элементов газовыпускной системы. В обязательном порядке необходимо будет воспользоваться специальным стендом для регулировки системы питания авто после завершения всех работ.

Инструменты и материалы

Подготовьте следующие инструменты и материалы:

• лист нержавейки;
• жаропрочный изолятор;
• обычная или минеральная вата;
• трубы необходимого диаметра;
• сварочный аппарат и УШМ.

Процесс изготовления

Учтите сильное нагревание контура глушителя под воздействием газов, которые поступают из двигателя и подготовьте жаропрочные сорта стали. Поэтапное выполнение работ выглядит следующим образом:

1. Демонтаж штатного глушителя вместе со всеми элементам штатной конструкции и стенками.
2. Просверлите в новой трубе отверстие с таким же диаметром, как у штатного глушителя. Для формирования отверстия выберите место соединения двух элементов.
3. На эту трубу наварите другую трубу диаметром 20 см. Используйте для этого сварочный аппарат. Длина второй трубы должна составлять 1 м.
4. Поместите полученную конструкцию в ранее разобранный корпус от старого глушителя, воспользуйтесь жаростойким материалом для уплотнения и заварите корпус с двух сторон.
5. Далее конструкцию необходимо шумоизолировать с помощью нержавейки и стекловаты. Сначала вех глушителя оборачивается стекловатой и затем накрывается листом нержавейки с нахлёстом в 5 см.
6. Остаётся приварить ушки держателя и завершить монтажные работы.

Как быстро найти повреждение

При возникновении вышеописанных симптомов важно точно определить первоисточники проблемы. Для этого далеко не всегда требуется обращаться за профессиональной помощью, затрачивая материальные средства

Просто рукой

При появлении звуков и вибраций место протечки можно определить самостоятельно. В таких случаях можно чисто по слуху определить посторонние звуки, а затем аккуратно провести ладонью вдоль труб коллектора, не прикасаясь к горячему металлу. Поверхность ладони почувствует движение горячего воздуха.

Таким способом можно определить возможные нарушения целостности выхлопной конструкции в местах соединения или на самих трубках

Здесь важно внимательно сконцентрироваться на собственных ощущениях

По темным пятнам

Если работа двигателя сопровождается выраженными «цыкающими» звуками, исходящими от труб, резонатора, непосредственно глушителя, то при таких обстоятельствах можно говорить о том, что глушитель «сечет». Другими словами, изгибы труб, сварочные швы, места соединений потеряли свою герметичность.

Таким образом, найти повреждения можно чисто визуальным путем. Главное – концентрация внимания.

Пылесосом

Устойчивый запах выхлопных газов – явный признак протечек выхлопного коллектора. Выявить трещину здесь не всегда просто, поскольку отверстие может иметь абсолютно миниатюрные размеры. Из-за высоких температур нагрева пробоину найти довольно сложно. Здесь попросту можно обжечь руки.

Выходом может стать обычный пылесос. Кроме того, понадобятся скотч, небольшой отрезок резинового шланга, воронка для жидкости.

Проверку следует проводить по следующему алгоритму:

1. Вначале нужно дать остыть коллектору.
2. Удалить с пылесоса воздушные фильтры, мешок, снять насадку, прикрепить его шланг непосредственно к выхлопной трубе, используя скотч.
3. Сделать из шланга и воронки стетоскоп.
4. Включить пылесос.
5. Прикладывая к разным участкам выхлопной системы стетоскоп, постараться определить, откуда конкретно всасывается воздух. При этом конец шланга нужно переставлять максимально плавно, избегая резких движений и больших пропусков.
6. После обнаружения отверстия, закрыть его пальцем. При прекращении шума можно считать, что это и есть источник проблемы. В противном случае нужно продолжить поиски.

После обнаружения пробоев, можно заделать их с помощью герметика или сварки.

Дымогенератором

Генератор оснащается манометром, шлангом для выхода дыма, соском для подсоединения насоса или компрессора, блок питания с регулировкой мощности, который можно подключить к автомобильному аккумулятору. Кроме того, потребуется жидкое косметическое масло и фонарик.

Для диагностики требуется выполнить следующие действия:

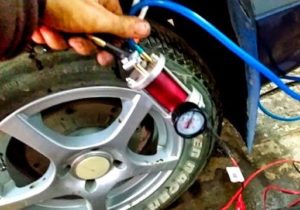

1. К устройству нужно подключить компрессор для накачки шин.
2. Шланг вставить внутрь выхлопной трубы вместе с тряпочкой для герметизации.
3. Подсоединить питание на клеммы аккумуляторной батареи.
4. Включить компрессор.
5. После этого нужно спуститься внутрь смотровой ямы и с помощью фонарика обследовать выхлопную систему.
6. На последнем этапе внимательно осмотреть головку блока цилиндра под капотом.

После проведения диагностики места просечек заделать с помощью герметика или сварки. В некоторых случаях может потребоваться замена определенных деталей.

Таким образом, увеличение шума выхлопа является серьезным признаком появления проблемы. Выявить повреждения можно достаточно простыми методами. Для более точного результата лучше использовать специальное оборудование.

Углеводороды (CnHm этан, метан, этилен, бензол, пропан, ацетилен и др.)

Углеводороды органические соединения, молекулы которых построены только из атомов углерода и водорода, являются токсичными веществами. В выхлопных газах содержится более 200 различных CH, которые делятся на алифатические (с открытой или закрытой цепью) и содержащие бензольное или ароматическое кольцо. Ароматические углеводороды содержат в молекуле один или несколько циклов из 6 атомов углерода, соединенных между собой простыми или двойными связями (бензол, нафталин, антрацен и др.). Имеют приятный запах. Наличие CH в отработавших газах двигателей объясняется тем, что смесь в камере сгорания является неоднородной, поэтому у стенок, в переобогащенных зонах, происходит гашение пламени и обрыв цепных реакций Не полностью сгоревшие CH, выбрасываемые с выхлопными газами и представляющие собой смесь нескольких сотен химических соединений, имеют неприятный запах. CH являются причиной многих хронических заболеваний. Токсичны также и пары бензина, которые являются углеводородами. Допустимая среднесуточная концентрация паров бензина составляет 1,5 мг/м3. Содержание CH в выхлопных газах возрастает при дросселировании, при работе двигателя на режимах принудительного холостого хода (ПХХ, например, при торможении двигателем). При работе двигателя на указанных режимах ухудшается процесс смесеобразования (перемешивания топливовоздушного заряда), уменьшается скорость сгорания, ухудшается воспламенение и, как результат, — возникают его частые пропуски. Выделение CH вызывается неполным сгоранием вблизи холодных стенок, если до конца сгорания остаются места с сильным локальным недостатком воздуха, недостаточным распыливанием топлива, при неудовлетворительном завихрение воздушного заряда и низких температурах (например, режим холостого хода). Углеводороды образуются в переобогащенных зонах, где ограничен доступ кислорода, а также вблизи сравнительно холодных стенок камеры сгорания. Они играют активную роль в образовании биологически активных веществ, вызывающих раздражение глаз, горла, носа и их заболевание, и наносящих ущерб растительному и животному миру.

Углеводородные соединения оказывают наркотическое действие на центральную нервную систему, могут являться причиной хронических заболеваний, а некоторые ароматические CH обладают отравляющими свойствами. Углеводороды (олефины) и оксиды азота при определенных метеорологических условиях активно способствуют образованию смога.

Как выбрать глушитель

Следует учесть, что не любой глушитель можно устанавливать на свой автомобиль. Проблема заключается в том, что каждый элемент выхлопной системы создается под параметры мотора – его объем и мощность.

Если на машину установить неподходящую деталь, в выхлопной системе может создаваться чрезмерное сопротивление для отвода отработанных газов. Из-за этого мощность мотора может заметно снизиться.

Вот на что стоит ориентироваться, выбирая новый глушитель:

• Объем банки. Чем больше банка. Тем лучше будет шумопоглощение и качественней отвод газов.
• Качество детали. Если видны складки металла или деталь крашенная, то такой глушитель лучше не покупать.
• Подходящий глушитель можно найти по ВИН-коду транспортного средства. Так легче подобрать оригинальную запчасть. Если такой возможности нет, тогда поиск следует вести по марке и модели авто.

Отдельно стоит упомянуть возможность приобретать детали, бывшие в употреблении. В случае с глушителями это плохая идея. Неизвестно, в каких условиях хранилась запчасть. Так как основной материал, из которого они изготавливаются – сталь, то они подвержены коррозии. Есть большая вероятность купить уже гнилой глушитель, но внешне это не будет заметно.

Экскурс по брендам

При покупке любой детали (не только элементов выхлопной системы) крайне важно выбирать продукцию известных брендов. Среди производителей, которые предлагают качественные глушители можно выделить следующие:

• Bosal. Бельгийская компания, которая зарекомендовала себя качественной продукцией.
• Walker. Шведский бренд тоже продает долговечные и эффективные глушители.
• Polmostrow. Особенностью польской компании является то, что она предлагает своим клиентам большой выбор разных модификаций глушителей. Часто продукция компании реализуется по средней цене.
• Asso. Итальянские детали отличаются высоким качеством, но часто они нуждаются в доработке, потому что даже к модели, для которой они создаются, глушитель может не подойти. Это усложняет ремонт выхлопной системы.
• Atiho. Несмотря на то, что продукция российского производителя не отличается таким же высоким качеством, как европейские аналоги, зато вся продукция реализуется по доступной цене.

Процесс выбора глушителя зависит от самого автомобилиста и его финансовых возможностей.

Отличие прямоточного глушителя от обычного

На схеме видно, что прямоточном глушителе отсутствуют поперечные перегородки Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей

Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

Это интересно: За что автомобиль снимают с гарантии

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Тюнинг

Но автолюбители все чаще прибегают к различным переделкам. Выхлопную систему подвергают тюнингу как для достижения шумового эффекта, так и для увеличения мощности.

В последнем случае необходимо снизить обратное давление, для чего выхлопная система должна быть модифицирована полностью. Обычный коллектор меняют на равнодлинный (в народе он известен как «паук»). Соединительные трубы покупают большего размера. Тракт по возможности выпрямляют. Катализатор меняют на пламегаситель. Тогда прямоточный глушитель станет эффективным завершением переделки. Однако в этом случае от прямого предназначения глушителя остается одно лишь название. Ведь новое устройство системы выпуска отработавших газов становится шумным.

С другой стороны, добиваются того, чтобы от отсека двигателя отводилось тепло. Для этого коллекторные трубы покрывают термическим напылением с низкой теплопроводностью, благодаря чему выделение тепла снижается, а эффективность системы впрыска возрастает.

Подробнее об устройстве глушителя и резонатора

Устройство резонатора предусматривает следующие элементы:

• впускные и выпускные камеры, разделенные сеткой;
• отражатели.

Отражатели, благодаря наличию перфорации, гасят остаточные потоки продуктов сгорания за счет трения газообразных частиц, перемещаемых внутри блока двумя различными направлениями. Это приводит к тому, для чего нужен резонатор — снижению громкости звука выхлопных газов.

Функционируют резонаторы за счет наличия большого количества закрытых полостей, которые связаны с выхлопной трубой множественными отверстиями. Такая схема позволяет формировать звуковые колебания различной частоты, изменяемой при трении газов о внутреннюю поверхность устройства.

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно.

ПОДРОБНОСТИ: Неоновая подсветка своими руками » АвтоНоватор || Неоновая подсветка днища автомобиля — эффектный автотюнинг

Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука.

Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.

Камера – поглотитель, как я писал, сверху имеет перфорированную трубу (если простым языком просверленную множеством дырочек) и обложенной с ней рядом, мягким и пористым материалом поглотителем. В первую очередь поглощающим звуковые колебания.

Этим материалом может служить не горючее вещество:

• Стекловала или прочая минеральная вата.
• Металлическая стружка
• Металлическая вата
• Прочие пористые не горючие материалы

Нужно отметить, что глушителей в системе может быть и два! Например на каждые 3 — 4 цилиндра, с каждого бока силового агрегата.
