Что такое смазка 158?

Шприц для смазки: виды, типы и особенности

Итак, в процессе эксплуатации ТС часто возникает необходимость смазать, например, крестовины, смазать подшипники и другие элементы. Само собой, для этих целей необходим шприц для смазки крестовин или шприц для консистентной смазки.

Так или иначе, шприц для масла, для крестовин и других элементов – это механизм для вытеснения смазки из корпуса и насадка. В свою очередь, выделяют:

• механический шприц;
• пневматический шприц;
• шприц плунжерный (рычажно-плунжерный шприц);

При этом каждый шприц для смазки имеет свое назначение и особенности. Например, в одних случаях подойдут простые ручные шприцы для консистентной смазки (например, шприц для смазки подшипников), чтобы работать с густыми смазочными материалами. В других важнее объем и скорость, так как предполагается работа со смазкой, но основной упор сделан на удобство и скорость.

Так или иначе, любой шприц подает смазывающий материал под давлением, при помощи него удобнее и эффективнее дозировать смазку (уменьшается расход), удается реализовать эффективное смазывание даже труднодоступных элементов (высокое качество обработки), общая процедура смазки тех или иных элементов происходит быстрее и проще (экономия времени).

Получается, для качественной смазки целого ряда деталей в автомобиле важно правильно подобрать смазку с учетом требований и характеристик, а также использовать подходящий шприц для смазки. Теперь давайте более подробно рассмотрим виды шприцев для смазки, а так же какой шприц для смазки купить при необходимости смазать крестовины, подшипники и т.п

Как правильно смазывать крестовины карданного вала

Начиная с грузовиков и внедорожников и заканчивая компактными автомобилями и седанами, система трансмиссии вашего транспортного средства помогает вам двигаться по дороге.

Также называемая карданным валом, трансмиссия отвечает за переключение вашего автомобиля с холостого хода на движение. Плохой или неисправный карданный вал может затруднить управление автомобилем. И основная причина поломок – нехватка смазывающей смеси в его соединениях.

Процедура смазывания

Рассмотрим правильную процедуру смазывания крестовин без снятия вала.

1. Очистите крестовины. Эти детали вала находятся в очень агрессивной среде, поэтому, скорее всего, они будут сильно загрязнены. Для тщательной очистки лучше всего использовать очиститель для двигателя или карбюратора. По окончанию процедуры протрите крестовины насухо.
2. Подготовьте материалы для смазывания. После очистки крестовин приготовьте смазочные материалы. Для этого открутите заглушку со шприца и пластиковую крышку с картриджа смазки. Под последней появится железный колпачок.
3. Соберите шприц. Поместите шприц в отверстие в картридже и открутите железный колпачок.
4. Процесс закачки смазки. Поместите один конец шприца в отверстие в очищенной маслёнке и начните накачивать смазку. При этом следите за тем, чтобы ручка шприца была выжата до упора. Это обеспечит полноценное проникновение смазки в него.
5. Смажьте все точки детали. Всего вал имеет 3 таких точки. Две из них находятся на крестовинах, а ещё одна – на шлицевом соединении.

С противоположной стороны крестовин начнёт выходить старая смазка. Продолжайте процедуру до тех пор, пока оттуда не покажется свежая. Отличить её от старой можно по цвету и плотности (новая смазка будет красной). Вот и всё!

Последствия игнорирования неисправности

Игнорировать смазывание крестовин может привести к самым плачевным последствиям, вплоть до полного выхода запчасти из строя и поломки вашего авто. При этом вы рискуете не только своей жизнью, но и жизнью пассажиров.

Если не проводить процедуру, вы рискуете столкнуться с такими последствиями:

Вибрации автомобиля.Изношенные уплотнения или втулки могут вызвать вибрацию карданного вала. Если вы не будете вовремя смазывать крестовины, соединения или втулки, это может привести к дальнейшему повреждению других компонентов трансмиссии

Обратите внимание, что проблемы с шинами также могут вызывать проблемы с вибрацией, но их легко отличить друг от друга. Вибрации, вызванные проблемами баланса шин, чувствительны к скорости, а вибрации карданного вала – нет.
Сложность при поворотах.Если у вас возникают проблемы при поворотах, это может быть вызвано проблемой с карданным валом

Неисправный карданный вал может помешать правильному повороту колёс, что затрудняет управление автомобилем.
Громкий шум.Если вы слышите громкий звук при переключении передач автомобиля, это ещё один признак повреждения карданного вала. Вероятный виновник – изношенные крестовины.
Автомобиль вздрагивает при ускорении.Если вы чувствуете дрожь при ускорении с места или на низкой скорости, возможно, виноваты ослабленный шов или плохой центральный подшипник.
Скрипящий шум.Раздражающий скрип при низких скоростях может быть вызван отсутствием смазки крестовин. Процедура смазывания избавит от него.
Щелчок или стук.Может указывать на изношенный или неисправный кардан. Обратитесь к своему механику.

Сравниваем смазочные материалы для обслуживания шкворней

EFELE MG-212

1 место

EFELE MG-212

/100

РЕЙТИНГ

100

EFELE MG-212 – лучшая пластичная смазка для шкворней. В ее состав входит высококачественное минеральное масло, загущенное литиевым мылом, а также противозадирные присадки и дисульфид молибдена. Диапазон рабочих температур от -30 до +120 °C.

Помимо шкворней материал применяется в узлах ходовой части транспортной техники, работающей в тяжелых условиях.

Подходит для узлов оборудования деревообрабатывающей, полимерной промышленности, металлургии и других отраслях, а также тяжелонагруженных подшипников общепромышленных машин, подшипников электрических двигателей и вентиляторов.

EFELE MG-212 устойчива к вымыванию водой, отлично защищает от износа и коррозии, выдерживает воздействие ударных нагрузок. Она положительно зарекомендовала себя при работе во влажной и запыленной среде, а также выполняет функцию антиаварийной смазки.

Данная смазка обладает самыми высокими эксплуатационными характеристиками среди всех представленных материалов и доступной стоимостью.

Molykote BR2 Plus

2 место

Molykote BR2 Plus

/100

РЕЙТИНГ

100

Molykote BR2 Plus – литиевая смазка на основе минерального масла. Обеспечивает долговременное смазывание узлов различной техники и промышленного оборудования Диапазон рабочих температур от -30 до +130 °C.

Кроме шкворней может использоваться в других элементах ходовой части подъемно-транспортных машин и узлов трения промышленного оборудования.

Материал отличается высокой несущей способностью, высокими противоизносными и антикоррозионными характеристиками, работает в условиях влаги и пыли, обладает свойствами антиаварийной смазки. Она не вымывается водой, предотвращает скачкообразное движение, фреттинг-коррозию и имеет длительный срок службы.

Mobilgrease XHP222

3 место

Mobilgrease XHP222

/100

РЕЙТИНГ

100

Mobilgrease XHP 222 – пластичная синяя смазка с увеличенным сроком службы. Изготовлена на основе минерального масла, загущенного литиевым мылом. Работает при температурах до +150 °C, нижняя граница не указана.

Хорошо зарекомендовала себя для обслуживания шкворней, а также других узлов промышленного оборудования и различной техники: строительной, морской, сельскохозяйственной и т.д.

Материал выдерживает воздействие воды и высоких температур, имеет высокиепротивозадирные и противоизносные свойства, защищает от коррозии, имеет высокую адгезию к поверхностям

По характеристикам Mobilgrease XHP 222 не уступает предыдущим материалам только по термостойкости. В остальном же она уступает первым двум материалам по характеристикам.

Литол-24

4 место

Литол-24

/100

РЕЙТИНГ

100

Газпромнефть Литол-24 – антифрикционная литиевая смазка на основе минерального масла. Работает при температурах от -40 до +120 °C.

Используется для обслуживания различных подшипников качения и скольжения, шарниров, зубчатых передач и т.д. в индустриальном оборудовании, колесных и гусеничных транспортных средствах, электрических машинах и др.

Материал выдерживает воздействие воды, защищает от износа и коррозии, отличается механической, химической и коллоидной стабильностью. Он хорошо удерживается на поверхностях и обеспечивает работоспособность даже в сильно изношенных механизмах.

Литол-24 – одна из самых популярных смазок в России и странах СНГ. Ее можно использовать в шкворнях, что и делают многие автовладельцы, но характеристики данного материала не совсем удовлетворяют требования данного узла. По качеству смазка сильно уступает предыдущим материалам.

ТАД-17

5 место

ТАД-17

/100

РЕЙТИНГ

100

Трансмиссионное автомобильное дистиллятное масло. Производится на основе минеральных масел, депрессорных и серо-фосфорных присадок.

Данный материал очень широко используется для обслуживания шкворней. Это обусловлено его дешевизной и доступностью.

Он защищает от коррозии, снижает трение и износ, предотвращает питтинг и заедания. Диапазон рабочих температур составляет от -25 до +130 °C.

Не смотря на положительные стороны применения трансмиссионного масла, минусы все же перевешивают. Сюда относится низкое качество сырья, нестабильные характеристики, необходимость в слишком частом смазывании. Поэтому, гораздо целесообразнее использовать пластичные смазки, которые служат дольше и обладают более оптимальными свойствами.

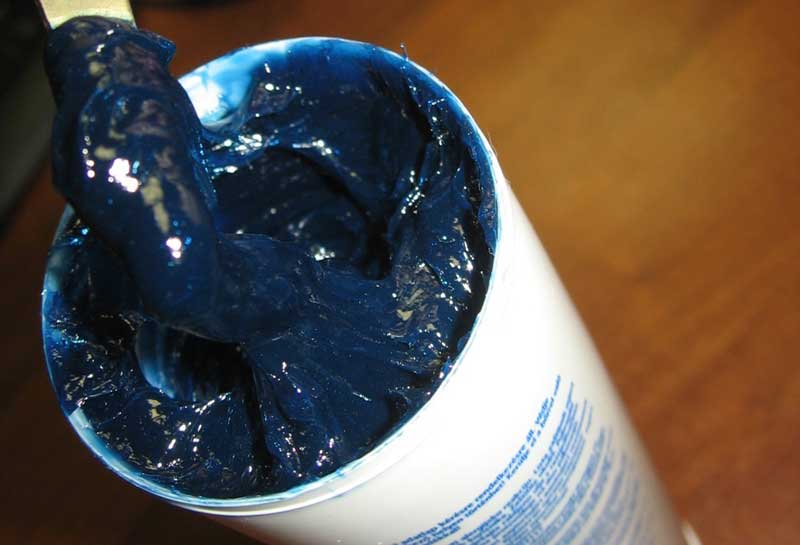

Удачная реклама

Благодаря стараниям многих маркетологов теперь синяя смазка – это признак универсальности и высокого качества. Впервые смазочный материал синего оттенка был выпущен компаниями ExxonMobil и Chevron на западе. Продукт неожиданно показал себя с наилучшей стороны при обычных условиях работы практически любого оборудования.

Теперь синие смазки – это уже эталон качества. Они особенно популярны на территории Российской Федерации. Находят широкое применение при обслуживании не только разного рода транспорта (автомобильного, железнодорожного, водного, тракторного, специальная техника), но и разного промышленного оборудования. И вопрос о том, какой смазкой шприцевать крестовины, решается сам по себе.

Особенности процесса смазки кардана

Как правило, смазку кардана осуществляют прямо на месте, то есть не снимая его с автомобиля. Теоретически здесь нет ничего сложного, но в действительности во время процесса неизбежно возникают трудности. Прежде всего, при использовании шприца может создаться опасная иллюзия. Дело в том, что минимальный обзор порождают ложное ощущение, что смазка попала куда нужно, хоть в действительности это не так. Сальники должно буквально купаться в смазке.

Также не стоит использовать средство, которое по неаккуратности случайно пролилось на пол. В результате с контактом с другой поверхностью смазка для крестовин Liqui Moly (или любая другая) теряет стерильность, что недопустимо.

В большинстве случаев процесс затягивается на неопределенный промежуток времени. Нередко в последующие дни работа и вовсе забывается. Поэтому желательно полностью демонтировать соединение. Это позволит произвести более качественную визуальную диагностику кардана и хорошо смазать его части. После останется установить все на свои места.

Что такое карданный вал

Задачей карданного вала является передача усилия от коробки передач автомобиля на мост. Чаще всего он состоит из двух или трех соединенных между собой крестовиной элементов. Крестовина представляет собой шарнирное соединение, обеспечивающее надежное крепление между узлами с минимальным износом в процессе работы сопряженных элементов.

Чтобы крестовина полностью справлялась с возложенными на нее функциями и не теряла в эффективности, она нуждается в постоянной смазке. Когда автомобиль выходит с завода, крестовина плотно набивается смазкой, которой должно хватить на долгое время эксплуатации механизма, но в определенное время она заканчивается, и ее требуется пополнять.

Где применяется смазка 158?

Изначально этот тип консистентной смазки применялся исключительно в автотракторных парках многочисленных колхозов и строительно-монтажных управлений.

Причем смазывались только подшипники качения электрооборудования. Например, подшипники генераторов, в которые закладывалась сто пятьдесят восьмая, работали вместе с агрегатом до самого списания, без необходимости закладки нового состава.

Электрические стартеры, в механизмах которых использовалась эта смазка, работали дольше, чем с иными маслами. Это говорит о высоком качестве продукта, разработанного в 60-х годах прошлого века.

После дополнительных испытаний, эту смазку стали применять в более нагруженных агрегатах. Например, в шарнирах неравных угловых скоростей.

Игольчатые подшипники этих механизмов достаточно сложно разбирались для профилактики и замены, поэтому требовалось «долгоиграющее» масло. 158-й состав идеально подходил для этой задачи.

Еще одна область применения – карданные передачи. Синяя смазка закладывается в подшипники крестовин, и обеспечивает не только малое трение, но и неплохую защиту от износа.

Единственное условие – двойная степень герметизации. Иначе смазка быстро растеряет свойства от смешивания с влагой и грязью.

Обратите внимание
В числе базовых преимуществ масла 158, значится водостойкость. Однако в карданной передаче интенсивность попадания посторонних компонентов настолько велика, что масло просто не выдерживает такой «атаки».. Кстати, о карданных валах

При покупке классики АвтоВАЗа, бытовало мнение: если на крестовинах были следы от синей смазки, узел считался практически вечным

Кстати, о карданных валах. При покупке классики АвтоВАЗа, бытовало мнение: если на крестовинах были следы от синей смазки, узел считался практически вечным.

А если кардан смазан обычной коричневой смазкой, срок его службы был недолог. Многие покупатели правдами и неправдами «доставали» этот волшебный состав, и закладывали его в крестовины самостоятельно, вытесняя другую смазку.

Несложная процедура

Удобнее всего производить осмотр карданного вала на яме или же загнать автомобиль на подъемник. Далее нужно установить рычаг коробки в нейтральное положение и можно переходить непосредственно к визуальному осмотру.

Особое внимание следует проявить, оценивая техническое состояние сальников и шарнир. Затем удерживая рукой крестовину, попробовать прокрутить кардан

При обнаружении люфта, что заметить очень легко, деталь нуждается в замене. Если же при вращении кардана слышны шумы и скрипы, скорее всего, сама крестовина в порядке и нужно сменить смазку для крестовин.

Стоит заметить, что крестообразных деталей две и осматривать необходимо каждую. А поскольку на задний кардан прилагаются максимальные нагрузки, то эта крестовина страдает чаще всего. К тому же во время движения автомобиля именно на задний кардан попадает влага и грязь.

Как можно заметить, вся процедура осмотра кардана несложна. Ее возможно выполнить самостоятельно. Но лучше в любом случае по возможности обратиться к специалисту, так как он может дать полезные рекомендации.

Какой должна быть смазка для крестовин

Изготовители масел и смазок продают довольно большой ассортимент материалов, предназначенных непосредственно как для крестовин кардана, так и имеющих общие положительные характеристики для различных деталей автомобиля или другой техники

Чтобы сделать лучший выбор, обращать внимание нужно не только на стоимость смазки и производителя, но и на её основные эксплуатационные характеристики. Получить всю необходимую информацию вы можете в инструкции по эксплуатации авто или у своего механика

Если говорить непосредственно о кардане, то подходящая смесь для него должна иметь такие свойства:

1. высокие антикоррозийные и отталкивающие воду свойства;
2. смазка должна быть предназначена для использования в широком диапазоне температуры и давления (обязательно сопротивление высокой температуре и давлению);
3. должна быть густой и липкой; так она сможет оставаться на месте даже при высокой вибрации или при интенсивном вращении деталей;
4. обязательно должна быть безопасна для здоровья человека;
5. для смазки узлов и деталей подвески и трансмиссии используются минеральные литиевые составы, поэтому смазка для крестовины должна с ними сочетаться;
6. характеристики состава должны продлевать срок службы компонентов карданного вала, повышая диапазон её замены;
7. плотность состава не должна повышаться при понижении температуры;

Одним словом, смесь должна иметь высокие механические и химические показатели, сохранять плотность и состав в разных условиях шприцевания, а также выдерживать воздействие внешних агрессивных факторов.

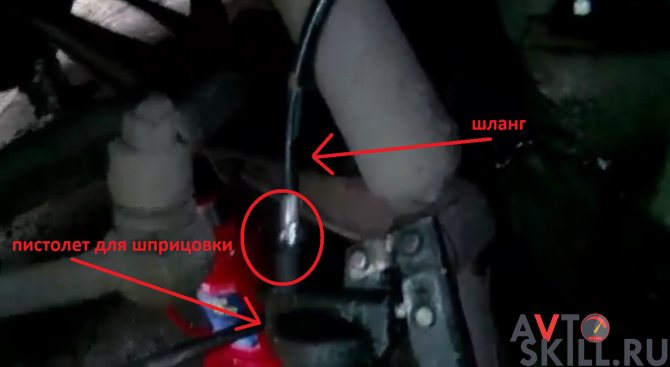

Как шприцевать крестовины и шлицевые соединения

Высокие машины можно шприцевать даже без ямы, если машина низкая, то без ямы или подъемника не обойтись. Здесь надо будет выставить машину таким образом, чтобы был доступ к тавотницам, о чем я уже говорил. Лучше всего сделать так. Я Снимаю машину с ручника и скорости и кладу вперед и назад по ограничителю, скажем кирпичи. Примерно 30 см перед передним и также после заднего колеса. Все, теперь можно катать машину по полу или если это подъемник, то крутим колеса. Находим такое положение, чтобы подобраться к тавотницам. Далее подключаемся к ним штуцером и качаем смазку. Смазку качает до тех пор, пока не пойдет свежая, то есть такого цвета как и в упаковке. Во-первых, она заполнит все полости. Во-вторых, она вымоет весь песок и грязь, если он был под колпачками крестовин. Все можно отключаться от крестовины, переходим к шлицам.

Что на счет шлицов, то доступ к такой тавотнице всегда намного проще. Однако сколько качать смазки, это вопрос. Кто-то «кричит» качай пока не полезет из под сальника, кто-то более осторожен. Скажу так, качаем до тех пор, пока вал и вилка не сдвинуться чуть-чуть относительно друг друга 3-5 мм.

В моем случае с одной стороны смазка идет незначительно, а с другой просто двигается вал. Думаю со временем и там пойдет смазка из под сальника, но раньше времени не хочу давить края сальника. Тем более, что официалы давили смазку только до сдвига валов и после прекращали заканчивать смазку.

В конце осталось сказать. Что как только отсоединяете штуцер шприца от тавотницы, то смотрите на то, чтобы обратный клапан не травил обратно через себя закачанную смазку. Теперь же о всем этом в видео.

Когда нужно менять смазку для крестовин карданного вала?

Основными симптомами того, что пришло время техобслуживания, станут:

1. 1. Шум, напоминающий хруст, при движении автомобиля
   . Как правило, отчетливее всего его слышно при старте.
2. 2. Тряска автомобиля на высоких скоростях
   . Заметить ощутимую «вибрацию» можно уже на 60 км/ч.

Игнорировать проявления проблем с карданным валом нельзя: даже небольшие неполадки в виде износа подшипников или шлицов кардана могут привести к серьезным нарушениям управляемости автомобиля и созданию аварийных ситуаций. Чтобы избежать таких ситуаций, необходимо вовремя закладывать смазку для крестовин. Специалисты советуют при тяжелых условиях эксплуатации проводить процедуру раз в 10 тыс. км или после каждого сезона (т.п. осенью и весной).

Обратите внимание: смазывать на карданном вале у автомобиля нужно сразу две точки. Во-первых, это пара пресс-масленок, во-вторых
— масленка около шлицевого соединения.

Основные неисправности карданного вала

Дефекты, возникающие в кардане, могут иметь различные внешние признаки. Среди наиболее характерных – удары под днищем авто, вибрация и гул, особенно сильный при разгоне. Характер признаков может многое сказать о том, какие части придется заменить.

Ряд несложных неисправностей вполне поддается ремонту своими руками. Для успешного выполнения процедуры необходимо обладать хотя бы минимальными знаниями устройства КВ, а также иметь набор инструментов. Если проблема серьезная, то лучше доверить ее решение профессиональным сервисам. Самостоятельное вмешательство в данном случае может привести кардан в неремонтопригодное состояние.

1. Удары, пинки при включении коробки передач

Если трогание с места сопровождается металлическими ударами, а при разгоне ощущается вибрация:

• Первым делом нужно осмотреть крестовину на карданному валу. Весьма вероятно, что она разрушилась. А удары – следствие люфта в игольчатом подшипнике. В данном случае необходимо заменить деталь.
• Также необходимо проверить степень затяжки болтов карданного вала
• Подвижные шлицы также изнашиваются с образованием люфта. В случае обнаружения дефекта необходимо заменить шлицы.
• Удары могут быть вызваны люфтом в неподвижных шлицах подвесного подшипника. Данная неисправность также устраняется лишь заменой деталей.
• Возможен люфт ШРУСа кардана. В некоторых случаях достаточно перебрать шарнир с заменой смазки. Если же в результате этих действий неисправность не ушла, нужно менять ШРУС.

2. Скрип с постоянным или периодическим характером

При нажатии на педаль акселератора может появляться скрип или писк. Рекомендуется внимательно изучить его особенности, в первую очередь определить – постоянно или периодически возникает посторонний звук. Например, при прогреве машины скрип уходит или остается.

• Заклинивание крестовины кардана, которое также проявляется вибрацией. Явный признак такого дефекта – ржавые подтеки из сальника игольчатого подшипника. Придется потратиться на замену крестовины, так как старая уже повреждена игольчатым подшипником.
• Изношен подшипник промежуточной опоры карданного вала. Такой результат диагностики влечет за собой замену неисправного элемента. Дефект часто проявляется при низких температурах.

3. Постоянный гул, вой или свист, нарастающий со скоростью

Гул, шум или свист постоянного характера, лишь увеличивающийся по мере разгона машины, свидетельствует о неисправности подшипника промежуточной опоры. Значит, смазка в нем уже высохла, и в него проникла влага, вызвав коррозию.

В данном случае не обойтись без тщательной диагностики промежуточной опоры. Если результаты подтвердят неисправность подшипника, нужно как можно быстрее заменить его новой деталью.

Вероятна ситуация, когда подшипник заклинивает. В этом случае он проворачивается в посадочном месте, куда его запрессовывают на заводе. Если это произошло, то просто заменой подшипника уже невозможно решить проблему. Нужно либо восстановить посадочную поверхность, либо менять и эту деталь.

4. Масляные подтеки в месте примыкания кардана к коробке передач

• Там, где соединяется карданный вал и коробка, есть приемный фланец с сальником. Это уплотнительное кольцо с течением времени теряет эластичность и способность обеспечить герметичное соединение. Поэтому необходима периодическая замена сальника.
• Если конструкция КВ такова, что подвижные шлицы соединены с КПП, следует осмотреть шлицевую втулку. Вероятно образование заусенцев и шероховатостей на этом элементе. Есть два возможных пути решения проблемы. Хорошо, если получится убрать эти дефекты наждачной шкуркой. Если же не помогло – тут только замена шлицов.

5. Звон в карданной трубе

• Крышка, предохраняющая от проникновения смазки в трубу, может отвалиться. Проблему решают разрезанием КВ и фиксацией крышки при помощи сварки.
• Произошло отслоение или обрыв опоры сердечника, сделанного из свинца. В продаже нет труб со свинцовыми сердечниками, поэтому придется заменить кардан целиком.
• Образовавшаяся во время сварки карданного вала окалина может остаться внутри. Чаще всего водитель никак не замечает этого. Но бывают случаи, когда особенно большие куски окалины звенят во время движения. Необходимо разрезать кардан и извлечь их.

6. Звон от карданного вала

Наиболее вероятная причина звона – плохое крепление грязеотражателя промежуточной опоры. Нужно выставить его по центру и приварить в четырех местах.

7. Скребущий или шоркающий звук во время движения

Карданный вал во время вращения задевает детали корпуса авто. Наиболее часто кардану мешают картер КПП или детали выхлопной системы.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

• рожковый ключ на 13;
• головка на 13 с воротком или трещоткой;
• медная или алюминиевая наставка;
• молоток;
• сжимные плоскогубцы с тонкими губками;
• универсальный съёмник;
• зубило;
• новая крестовина;
• смазка «Фиол-1» или «ШРУС-4»;
• большая отвёртка.

Для снятия кардана и замены крестовины понадобится стандартный гаражный набор инструментов

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

1. Откручиваем крепление кардана ключом на 13.

2. Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.

3. При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.

4. Зубилом на фланце эластичной муфты делаем отметку положения кардана.

5. Отвёрткой отгибаем обойму уплотнителя возле муфты.

6. Сдвигаем обойму вместе с уплотнительным кольцом в сторону.

7. Откручиваем центральное крепление и придерживаем сам кардан.

8. Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

1. Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.

2. Извлекаем стопорные кольца специальными клещами.

3. Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.

4. Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.

5. Аналогичным образом выпрессовываем противоположный подшипник.

6. Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.

7. Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

1. С новой крестовины снимаем чашки и заводим её в проушины.

2. Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.

3. Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.

4. Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
5. Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

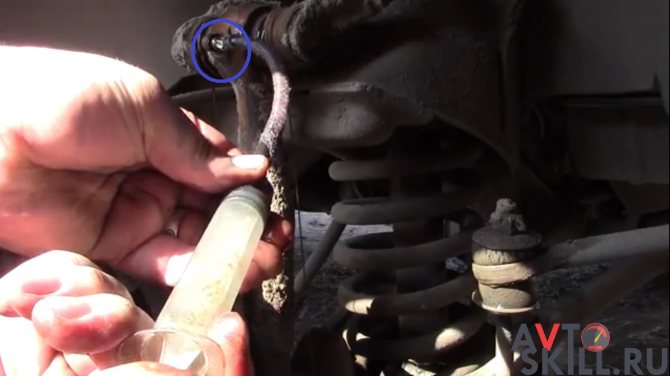

Обслуживаемые крестовины смазывают через тавотницы специальным шприцем

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Как смазать шкворня — пошаговая инструкция

При проведении манипуляций можно использовать шприц Жане. Но немало автолюбителей берут обычный медицинский. Ниже описан способ смазки шпринциванием без снятия тавотниц:

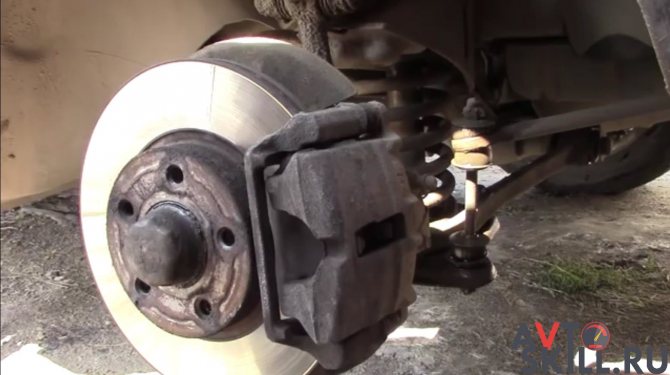

Сначала снимают колесо и подвешивают машину.

Далее необходимо подобраться к масленкам — верхней, средней и нижней. Для этого нужно вывернуть колесо, повернув руль вправо. Снимать колесо необязательно.

Необходимо зачистить масленки от пыли и песка железной щеткой.

Затем нужно раскрутить три гайки. Верхняя откручивается при помощи головки 7 мм, для средней и нижней нужно взять 8 мм.

Для шпринцевания берут обычный шланг от велосипедного насоса. Один его конец, который надевается на ниппель колеса, срезают. На другой стороне шланга есть резьба, ее вкручивают в отверстие, где была гайка.

Следующим шагом в шприц объемом 15-20 мл набирают смазку.

Шприц без иголки подсоединяют к шлангу. Затем нужно выдавливать содержимое, придерживая место соединения.

Если узел смазан достаточно, масло должно потечь из соседних соединений.

Затем поочередно смазывают две другие масленки.

После смазки сборку выполняют в обратном порядке, гайки закручивают обратно.

Второй метод выполняется со снятием масленок. Перед шприцовкой оба колеса поднимают при помощи домкратов. Мост вывешивают целиком. Таким образом, оба шкворня разгружаются.

Из крышки выкручивают тавотницу, металлические элементы зачищают. Далее берут шланг для шприцовки, у пистолета откручивают носик. Шланг с одной стороны прикручивается к пистолету вместо носика. Другая его сторона прикручивается на место снятой масленки.

В местах стыков будет вытекать старая смазка. После шприцевания прокручивают колеса в другую сторону и снова повторяют проведенную операцию. Так нужно сделать несколько раз, чтобы вышло загрязненное масло, смешавшееся с водой и песком. Когда из щелей начнет выходить чистая смазка, можно переходить к следующей тавотнице.

Иногда возникают проблемы из-за герметичности тавотницы. Когда на нее надевается носик, часть смазки вытекает. Другая распространенная проблема — при шпринцивании пробивает прокладку крышки

В таком случае важно сразу же поменять прокладку

Также можете посмотреть полезные видео, в которых наглядно показан процесс смазки шкворней:

Особенности игольчатого подшипника

Помимо крестовины, в состав карданной передачи входит и другой необходимый элемент – игольчатый подшипник, который является разновидностью роликового изделия. Его главная отличительная черта заключается в размере подшипника, который позволяет при необходимости обходиться без внутреннего кольца. Это достигается благодаря возможности выдерживать большую осевую нагрузку.

Применение игольчатого подшипника подразумевает некоторые ограничения по использованию смазочных материалов. Решая вопрос, какая смазка крестовин лучше, не допускается использовать средства с твердыми добавками, имеющие кристаллическую структуру. Все дело в графите или дисульфиде молибдена, которые обычно добавляются в некоторые смазочные составы. Эти составляющие могут привести к подклиниванию игл, что приводит к повышенному износу детали.
