Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Замена внутреннего и наружного ШРУСа на ВАЗ 2114

Стуки в ходовой – частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы – шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Схема разборки шруса ВАЗ 2114

Причины неисправности

Среди основных причин поломки ШРУСа:

• металл и смазка низкого качества;
• недостаточное количество смазки;
• разрыв пыльника, попадание грязи.

ШРУС – подвижный элемент, поэтому при движении нагревается. Нехватка смазки или отсутствие у нее нужных свойств приводят к износу шарниров и появлению посторонних звуков. Из-за разрыва пыльника в гранату попадает грязь, твердые частицы вредят подвижным элементам.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Замена

Менять гранату своими руками лучше с помощником.

Алгоритм:

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

Самостоятельная замена ШРУСа ВАЗ 2108 в домашних условиях

Необходимость замены ШРУСа (гранаты) возникает после появления в передней части автомобиля в области колес стуков и хруста, особенно на поворотах и при езде по неровностям. Поломка неприятная и большинство автомобилистов сразу же отправляются на станцию техобслуживания для того, чтобы произвести замену неисправного ШРУСа.

Однако как показывает практика, замена ШРУСа ВАЗ 2108 не так сложна как кажется на первый взгляд, работа довольно грязная, однако по сложности не сравнима с заменой тормозных колодок, которые большинство автовладельцев меняют своими руками. На все про все у вас уйдет не более 2-часов. Чтобы убедиться в том, что причина хруста именно в «гранате» произведите несколько несложных тестов. Возьмитесь рукой за ШРУС и попытайтесь расшатать, если вы почувствуете существенный люфт — необходима срочная замена ШРУСа.

Для работы вам потребуется:

1. Набор ключей;
2. Домкрат;
3. Монтировка;
4. Молоток и наставка из мягкого металла;
5. Новый ШРУС ВАЗ 2108 + пыльник и хомуты;
6. Смазка для ШРУСа.

Как заменить ШРУС ВАЗ 2108 своими руками — пошаговая инструкция с информативными фото.

1. Как всегда первым делом установите противооткатные клинья и включите вторую передачу.
2. Затем нужно ослабить (сорвать) гайки крепления колеса, а также ступичную гайку.
3. Установите домкрат и поддомкратьте ту сторону автомобиля, с которой будет производиться замена ШРУСа.
4. Открутите гайки полностью и снимите колесо.

1. Открутите крепежные два болта нижней шаровой опоры к поворотному кулаку.
2. Выверните руль максимально влево (или вправо смотря с какой стороны вы меняете).
3. Потянув поворотный кулак со стойкой, вытяните со ступицы шлицевой конец ШРУСа.

1. Используя монтировку, извлеките внутренней ШРУС ВАЗ 2108 из коробки передач.

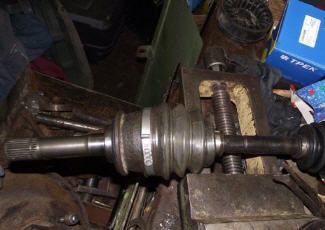

2. При помощи тисков зафиксируйте приводной вал, затем снимите хомуты и пыльник ШРУСа.

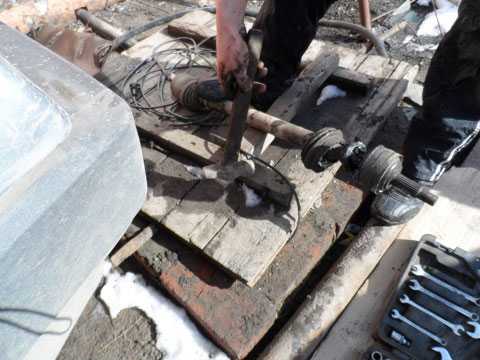

3. Теперь необходимо выбить ШРУС из вала, для этого я использовал молоток и наставку из мягкого металла (медь или бронза).

11. Когда старый ШРУС извлечен можно приступать к установке нового.

12. Оденьте новый пыльник, наполните вал смазкой, (как на фото), затем набейте ШРУС на шлицы.

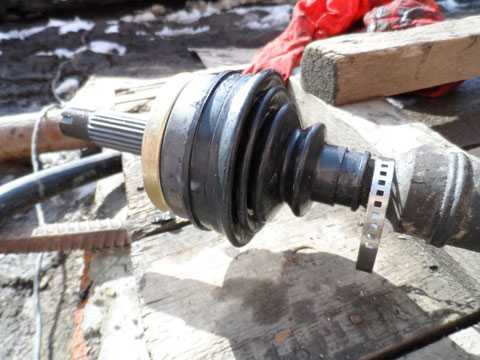

13. Клещами зажмите хомут пыльника на приводном валу, а отверткой отверните наружную кромку чехла, и только после этого зажмите наружный хомут.

14. Установите на шлицы новое стопорное, затем установите привод в коробку передач. Для того чтобы он зашел плотно в пазы и зафиксировался в полуосевой шестерне, используя деревянную наставку и молоток, не сильно ударьте несколько раз вдоль всей оси вала.

Все дальнейшие действия производятся обратной последовательности. Рекомендую заменить старую ступичную гайку на новую.

На этом у меня все. Теперь, когда вы знаете, как заменить ШРУС ВАЗ 2108 своими руками, я уверен, что вы сможете без проблем самостоятельно выполнить эту работу в случае такой необходимости

Спасибо за внимание

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Возможные причины хруста

Водитель со стажем на слух может определить место неисправности автомобиля. Это качество приходит с годами. Однако хруст гранаты перепутать с другим звуком очень трудно. Давайте разберемся, что представляет собой ШРУС. Снаружи он выполнен в виде чаши, а с внутренней стороны корпус имеет полукруглые борозды. Их шесть.

Во внутреннем пространстве находится сферический кулак (обойма) с 6 канавками и шлицевым соединением для полуоси. Вращение происходит через усилие, которое обойма передает на корпус через шары, находящиеся в сепараторе. Шарики, перемещаясь по бороздам, изменяют угол между полуосями.

https://youtube.com/watch?v=2z8-KwRUqLU

Изготовители утверждают, что все детали ШРУСа выполняются из высокопрочных сплавов и износоустойчивы. Однако бывают случаи, когда рассматриваемая неисправность проявляется у совсем новых автомобилей. Почему это происходит? Причина какая, как узнать ее? Их может быть несколько, вот самые распространенные:

• установлены низкокачественные или бракованные изделия, в том числе поддельные;
• использованы низкокачественные смазочные материалы либо они отсутствуют;
• повреждение пыльника;
• езда по плохим дорогам или агрессивный стиль вождения.

У каждой детали есть свой ресурс выработки. И со временем в шарнирах возникает люфт. Перекатывание шариков, уже более свободное, воспроизводит звук, напоминающий хруст. Он может появиться при повороте, резком ускорении, преодолении препятствий.

На ведущие колеса установлено по 2 гранаты (внутренняя и наружная): первая передает вращение от коробки, вторая — от полуоси к ступице колеса. Поэтому при возникновении постороннего звука нужно определить, какой именно ШРУС издает звук (расположенный слева или справа, внутри или снаружи).

Конструкция этих гранат одинакова, различаются они только размерами (наружная меньше). Внешние ШРУСы изнашиваются более интенсивно, потому что нагрузки и углы поворотов больше. Зная конструкцию и отличие гранат, какая, как быстро и почему изнашивается, владелец автомобиля будет более тщательно следить за состоянием ШРУСов.

Определяем неисправность

В первую очередь во время движения возможны посторонние шумы спереди. Сначала необходимо удостовериться, что пыльники ШРУСа не порвались, и на поверхности отсутствуют трещины или замасленные следы. Чтобы проверить, достаточно вывернуть руль до упора и провести визуальный осмотр за колесом.

Нашли повреждения? Незамедлительно меняйте пыльник, чтобы в механизм ШРУСа впоследствии не попадали камни, мелкие частички, а также вода. В ином случае шарнир достаточно быстро придет в негодность.

Определить необходимость замены самого шарнира можно достаточно легко – во время поворотных маневров водитель замечает характерные стуки. Подтвердить этот факт поможет наличие люфтов во время раскачивания вала привода.

Подготовка к ремонту

Сначала поднимите автомобиль. Но прежде чем это, зафиксируйте свое положение с противоскользящими упорами и оторвите гайку на ступице. Для этого открутите его и, установив ключ с большим рычагом, попытайтесь отвинтить его

Обратите внимание, что с обеих сторон резьба на втулках отличается. После того, как вы отделите гайку, вы можете поднять сторону машины и снять колесо

Читайте так же

И теперь вопрос в том, что, заменяя шарниры CV VAZ 2109, нужно ли сливать масло из коробки? Ответ однозначен. это необходимо! Но вы не можете все слиться, но только две трети от общего числа. Замена гранаты ваз 2108-2115 без снятия привода. Дело в том, что масло начнет течь, когда вы выберете диск. И если его замена не планируется, то не стоит рисковать и терять дорогостоящую нефть. После этого снимите рулевой наконечник. Для этого отвинтите гайку, предварительно извлеките шплинт. Используя съемник, вытащите палец со стойки стойки. Кроме того, вам необходимо отвинтить два болта, которые закрепляют корпус шарикоподшипника на ступице.

Ваз 2109 — замена гранаты, фото, видео

«Гранатой» (так её прозвали в народе) назвали шарнир равных угловых скоростей (или, как грамотно его называют — ШРУС). Он предназначен для механической передачи вращающего момента с приводного вала КПП на колеса и обеспечивает равномерное вращение (без рывков) колес на поворотах, угол которых превышает 70 градусов

Поломка этого важно органа, чаще всего, вызвана попаданием грязи под пыльник (резиновая защита), является серьезной и должна быть устранена как можно скорее, потому что он является самым главным элементом в переднем приводе

Чтобы узнать, требует ли ремонта данный механизм, нужно найти достаточную большую площадку, выкрутить руль в любую желаемую сторону до полного упора и очень резко тронуться с места. Если во время маневра вы услышали характерный хруст в передней части автомобиля, значит, граната требует незамедлительного ремонта. Сторона, которая требует ремонта, соответствует стороне, в которую вы выкрутили руль во время выполнения маневра.

Выбор стороны ремонта (если изношены обе) остается за вами, но рекомендуется проводить замену гранаты вначале на одной стороне, а затем уже на другой. Однако, если вы проводите замену не один, то можно выполнять работы и по обе стороны.

1. Первым делом, снимите пыльник с гайки ступицы на колесе и ослабьте эту гайку. Стоит отметить, что вам понадобится достаточно силы, поэтому рекомендуется пользоваться всеми возможными рычагами.
2. Ослабеваем слегка колесные болты, поднимаем автомобиль домкратом, ставим под кузов пенек диаметром не менее 30 см и снимаем колесо. Затем можно окончательно открутить гайку ступицы и выбросить, потому что она всегда подлежит замене на новую.
3. Теперь нужно снять тормозной суппорт, чтобы он не мешался, который держится на двух болтах на 19. Откручивать тормозной шланг не нужно, достаточно будет подвесить суппорт на нем в подкапотном пространстве.
4. Ключом на 17 открутите, также, два болта, которые держат нижнюю шаровую опору и отодвиньте нижний рычаг вниз, чтобы он не мешался.
5. Подставьте к ступице небольшой деревянный брусок и резкими ударами молотка выбейте ШРУС внутрь.
6. Снимите хомут с пыльника, затем снимите сам пыльник, зажмите газовым ключом приводной вал и ударом молотка выбейте внешнюю гранату. Если имеет необходимость замена внутреннего ШРУС, то заранее слейте трансмиссионное масло с коробки переключения передач и, пользуясь зубилом и молотком, извлеките внутреннюю гранату.
7. Далее, в первую очередь, на приводной вал устанавливается пыльник, затем смазывается внешняя граната в месте соединения с приводным валом, закрепляется на пыльнике хомут и устанавливается стопорное кольцо. Приводной вал набить на гранату нужно молотком из мягкого металла или с какой-нибудь подкладкой (тот же самый брусок).
8. Остатки смазки выдавливаются внутрь пыльника, который затем необходимо надеть непосредственно на гранату.
9. Теперь остается также аккуратно забить приводной вал с гранатой в КПП и забить саму гранату в ступицу колеса с использованием подкладок.
10. Вставьте шаровые опоры на место, а лучше всего, пока имеется такая возможность заменить их новыми. После этой операции, затяните два болта крепления шаровой опоры.
11. Закрепите суппорт на ступице. Колодки, также можно заменить в случае их износа.
12. Ставим новую ступичную гайку и затягиваем её до упора, после чего, устанавливаем колесо, затягиваем его, снимаем автомобиль с домкрата и, используя дополнительный рычаг, закрутите ступичную гайку как можно сильнее. Не забываем, также, одеть пыльник.

Как вы заметили, в этом процессе нету ничего сложного! Удачи на дорогах!

lada-na-remont.ru
