Схема подключения Starline A61

Монтаж противоугонной системы производят в соответствии с достаточно простой схемой. Состоит он из нескольких этапов:

1. Отключения напряжения в цепи авто.
2. Монтажа основного блока с центральным процессором.
3. Установки сервисной клавиши Валет.
4. Монтажа охранной сирены.
5. Установки приёмопередатчика сигнала под лобовое стекло.
6. Монтажа датчиков удара в салоне машины.
7. Установки концевых переключателей под капотом и на дверях.

Каждый этап состоит из установки необходимого элемента и его подключения через провода к центральному блоку и к ручнику.

Распиновка сигнализации

Принципиальная схема электрической цепи противоугонной системы достаточно проста, хотя и состоит из 16 контактов. Так:

• красный контакт подключают к питанию;
• зелёный — к дверям для их закрытия;
• синий — к дверям для их открытия;
• чёрный — к корпусу авто;
• зелёно-чёрный и зелёно-жёлтый — к аварийной сигнализации;
• жёлтый — к зажиганию;
• жёлто-чёрный — открывает багажник;
• сине-чёрный — к концевикам дверей;
• оранжево-серый — к концевикам капота;
• оранжево-чёрный — к концевикам багажника;
• оранжево-фиолетовый — к педали тормоза;
• чёрно-красный — к стояночному тормозу;
• коричневый, коричнево-белый, оранжевый и оранжево-белый — к CAN-модулям.

Подробно распиновка отображена на схеме подключения.

Как прописать брелок Старлайн А61 самостоятельно

Самостоятельное программирование пульта позволяет активировать функции системы, предусмотренные производителем. К таким функциям, в частности, относится включение турботаймера, управление звучание сирены, контроль над временем потухания фар.

Чтобы запрограммировать брелок на ту или иную функцию, необходимо использовать коды, которые можно найти в руководстве пользователя. Но прежде всего необходимо выполнить прописку пульта управления в памяти противоугонной системы. Прописывают как основное, так и запасное устройство, нажимая при выключенном зажигании сервисную клавишу Valet пять раз и дожидаются пятикратного светозвукового сигнала после включения зажигания.

После привязки приступают к записи функций в память брелка. В случае с пультом без ЖК — дисплея и без обратной связи настраивают лишь несколько основных охранных опций. Чтобы активировать ту или иную возможность, кнопку Валет нажимают нужное число раз, сверившись с таблицей кодов в руководстве пользователя. Номер каждой запрограммированной функции высветится на экране основного коммуникатора. Навигация между ними осуществляет посредством нажатия клавиш разной продолжительности. После каждого успешного действия должен звучать сигнал.

Обучиться программированию, в том числе без кнопки Валет, можно посмотрев полезные видео.

Пошаговая инструкция по установке

1. Первым делом демонтируем облицовку рулевого вала (5 саморезов), облицовку приборного щитка (3 самореза и гайку).

Приступаем к установке светодиода, датчика удара, сервисной кнопки и модуля приемопередатчика с антенной. Светодиод устанавливаем в левой части стойки лобового стекла, датчик удара размещаем на поперечной балке. Сервисную кнопку можно разместить в любом удобном для Вас месте. Модуль приемопередатчика или антенну рекомендуем установить на лобовом стекле для усиления сигнала.
Демонтируем нижние боковые обшивки панели под торпедой и устанавливаем туда центральный процессорный блок StarLine A61 Dialog.

Подключаем все кабеля к центральному процессорному блоку Star Line необходимо согласно ниже изложенной схемы:

Далее согласно схеме подключения 16-контактный разъем кабеля центрального блока:

• красный провод – это плюс, поэтому подключаем его к аккумулятору 12 В (розовый провод центрального замка зажигания).
• черный провод – это минус, необходимо соединить его с корпусом автомобиля.
• желтый провод подключаем к сине-черному проводу замка зажигания, т.е. к клемме IGN1, где при включении зажигания появляется напряжение 12 В.
• зелено-желтый и зелено-черный провод к лампочкам указателей поворота (Вам понадобится синий и сине-черный провод в щитке приборов).
• серый провод, который является положительным, подключаем к сирене.
• сине-черный и сине-красный провод по схеме подключения соединяем с к кнопочным выключателям дверей.
• оранжево-серый провод необходимо подключить к кнопке капота, который замыкается на корпусе при его открытии.
• оранжево-белый провод подключается к кнопке багажника.
• желто-красный подключаем к проводу стартера, а желто-черный провод к проводу замка зажигания (двухшаговое отпирание дверей и багажника).
• желто-белый провод подключаем на минус для обхода иммобилайзера. Если он не активирован, то можно его не подключать.
• черно-красный провод подключается к коричнево-белому проводу щитка приборов, что позволяет осуществлять контроль за сигналом генератора при автозапуске.
• синий провод подключаем, если есть стеклоподъемники и установлена вежливая подсветка.
• оранжево-фиолетовый провод по схеме подключения идет к ручнику, а именно к коричнево-синему проводу в щитке приборов. Подключение делаем через диод.

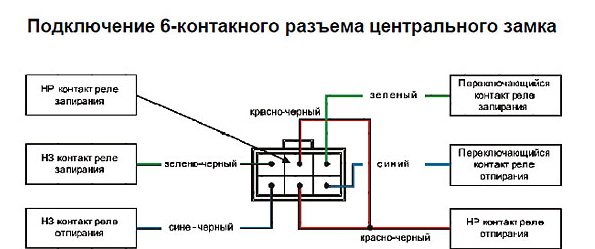

Приступаем к подключению 6-ти контактного разъема кабеля центрального блока, согласно ниже изложенной схемы:

• черно-красный провод подключаем к розовому проводу центрального замка зажигания (плюс).
• сине-черный и зелено-черный необходимо замкнуть на массу (минус).
• зеленый и синий провода подключаются параллельно к активаторам.

Далее происходит подключение активаторов и их регулировка.

Регулировка датчика удара осуществляется по ниже выложенному рисунку.

Регулировка активаторов осуществляется при помощи винтов на нем.

Вот в принципе и все, если все шаги инструкции по установке Star Line A61 Dialog выполнены, то будьте уверены Ваш автомобиль под надежной защитой. И заметьте, все Вы сделали своими руками.

Описание брелока Starline А61

Сигнализация Старлайн оснащена двухсторонней кодовой авторизацией. Управление данной автосигнализацией происходит за счет особенного ключа шифрования, способного не допустить взлома. Установлена автосигнализация Starline может быть на любой автомобиль.

Брелок для сигнализации Старлайн легкий, с эргономичным дизайном. Благодаря обтекаемой форме он удобно располагается в руке и управлять автосигнализацией Starline с брелока легко получается ей одной, вторая рука не задействуется. На большом цветном экране устройства автосигнализации Starline выдается четкое изображение состояния автомобиля, находящегося на охране, в текущее время, календарь и уровень заряда батареи.

Благодаря двусторонней связи системы Старлайн А61 от автосигнализации позволяет автовладельцу не упускать из вида свой автомобиль, стоящий на автосигнализации, находясь даже на двухкилометровом расстоянии от него. При срабатывании сигнализации на брелоке А61 можно увидеть выделенную часть корпуса машины, на которую совершено воздействие.

Инструкция к автосигнализации Старлайн позволит узнать по максимуму про устройство Starline А61 и работу с ним. Стоит новая система А61 в диапазоне 2650 – 3000 рублей.

Неисправности автосигнализации Старлайн модели А61

Иногда система может доставить проблем. Основные неисправности.

1. Сигнализация starline срабатывает без причины. Необходимо проверить исправность датчиков удара, отрегулировать их чувствительность. Поможет демонтаж прокладки между самим датчиком и поверхностью, на которую он прикреплен.
2. Система отказывается отвечать на команды. Здесь надо проверить исправность брелока starline, наличие рабочей батарейки или проинспектировать пульт на предмет попадания влаги. Вторая причина – поломка антенного адаптера. Такие неполадки устраняются специалистами из сервисного центра.
3. Поломка концевых выключателей. Как правило, отходит сам контакт. Его легко можно присоединить самостоятельно.
4. Повреждение проводки. Это ведет к нарушению функция автосигнализации starline или короткому замыканию. Устраняется квалифицированным электриком путем нахождения и ликвидации обрыва.
5. Неисправность процессорного блока. Намеками на поломку могут стать окислившиеся контакты или вздутые конденсаторы на плате. Лечится перепрошивкой или заменой детали исправной. Лучше доверить это специалистам.

Программирование брелока сигнализации Старлайн А61

Штатные охранные системы не всегда обеспечивают надежную защиту автомобиля. Поэтому многие автолюбители устанавливают на свои машины дополнительные сигнализации. Современные сигналки Starline обладают рядом полезных функций, значительно помогающих водителю. Так, можно настраивать по брелоку время запуска двигателя или режим работы турботаймера.

А опционально можно программировать систему на бесшумную охрану, выставлять часы или будильники. Для этого не потребуется никакого дополнительного софта. О том, как запрограммировать пульт с пошаговой инструкцией можно узнать из предоставленного далее материала.

Прошивка брелка

Необходимость перепрограммировать пульт управления возникает, в первую очередь, из-за накапливающихся со временем сбоев в работе программы. В целом же, причины, по которым автовладельцы чаще всего пытаются прошить устройство заново выглядят так:

• повреждение пульта управления;
• установка нового брелка;
• увеличение числа пользователей машиной;
• покупка транспортного средства, оснащённого противоугонным комплексом Старлайн без нужного количества брелков;
• выход из строя какого-либо из приборов или узлов не только сигналки, но и машины;
• проблемы с привязкой к конкретному устройству.

Процедура перепрошивки ничем не отличается от обычного программирования.

Использование разъема «X7»

Главный блок сигналки Starline A61 Dialog оснащен добавочным 4-контактным разъемом. Как сказано в инструкции, к нему подключают внешние датчики:

Разъем X7, распайка

Для подключения одноуровневого датчика лучше использовать клемму 4 (белый провод). Есть еще один вариант – датчик подключают к любому из входов. Но тогда нужно выполнить настройку, присвоив опции 12 новое значение.

Рассмотрим пример. Установка датчика Starline D10 была выполнена по всем правилам, но, как выяснилось при эксплуатации, тревожный уровень он не активировал. Сам датчик является одноуровневым, а в инструкции к нему говорится следующее:

Распайка датчика Starline D10

У проблемы есть два решения:

1. Еще до подключения белый и синий провод меняют местами;
2. Никаких доработок не проводят, но выполняют программирование: опции 12 присваивают значение 2, 3 либо 4.

При установке можете использовать любое из двух решений.

Возможно, читателя интересует, как модуль Starline D10 выглядит в реальности:

Дополнительный внешний датчик D10

Устройство, показанное на рисунке, является датчиком наклона. На его корпусе нет регуляторов, что влечет определенные трудности. А вот сигнализация Starline E61, как сказано на сайте «Старлайн», наделена встроенным датчиком наклона, который, вдобавок, можно регулировать. Регулировку проводят в ходе эксплуатации, контролируя систему через смартфон.

Функции сигнализации Starline A61

Автомобильная охранная система обладает рядом оригинальных опций. Кроме стандартной блокировки зажигания и центрального замка, сигнализация starline предлагает массу функций.

Владелец авто может программировать следующие задачи:

1. Доступен режим турботаймера. Опция полезна для владельцев автомобилей с двигателями с турбиной. После быстрой езды детали впускного тракта нагреваются до температуры 800 градусов. Мгновенная остановка опасна повышенным износом. Настройка такой функции сигнализации с брелока позволяет мотору работать еще несколько минут после того, как владелец оставил авто.
2. Диалоговая авторизация. Защищает от взлома кодграббером благодаря инновационному методу «прыгающих» частот связи. При снятии или постановке под охрану, код многократно меняет собственную частоту.
3. Регулируемые датчики наклона. Сигнализация А61 оберегает от взлома капота, багажника или салона, не позволяет увезти авто эвакуатором.
4. Опционально доступна установка автоматических стеклоподъемников или GSM-модуля. Информация от сигнализации о попытках проникновения будет приходить на телефон. Дополнительно можно узнать о текущем месте авто с точностью до нескольких метров.

Проверка брелока

Диагностика работоспособности пульта производится так:

1. Выполняется визуальная проверка коммуникатора. На корпусе устройства могут быть следы повреждений и трещины, но серьезные дефекты на брелоке не допускаются.
2. Производится извлечение батарейки и установка нового элемента питания.
3. Выполняется проверка отсека для аккумулятора, в частности, контактных элементов в гнезде. При наличии следов ржавчины на них производится очистка, для этого используется железная щетка.
4. В случае, если после этих действий коммуникатор не заработал, нужно поднести его максимально к антенне и нажать на кнопку. Причина проблем в работе устройства может заключаться в наличии помех на местности. Если при приближении брелока команда срабатывает, то коммуникатор рабочий.
5. Если описанные выше действия не помогли восстановить работу пульта, причину следует искать в плате. Проблема может заключаться в вышедших из строя компонентах, расположенных на схеме, отсоединении контактов на кнопках и т. д.

Как привязать брелок

При установке дополнительных элементов системы охраны на транспортное средство необходимо произвести настройку брелока, запрограммировав его под какую-либо модель машины. Для того чтобы привязать брелок к сигнализации Старлайн, необходимо выполнять те рекомендации, что дает инструкция.

Для этого надо найти расположение кнопки Valet, которая переводит систему автомобильной сигнализации не только в режим отключения или другие режимы, но и с ее помощью осуществляет программирование прибора.

При установке автомобильной системы сигнализации на автомобиль кнопку Valet, как рекомендует производитель, устанавливают в скрытное место, подальше от чужих глаз, располагая ее под панелью приборов или в месте, легкодоступном для водителя.

При монтаже охранной системы специалисты устанавливают кнопку Valet в скрытое место, такое как:

• под пластиком центральной консоли;
• в вещевом ящике панели приборов или под ней;
• в пепельнице, расположенной на панели приборов;
• между передними сиденьями, на центральном туннеле;
• под панелью приборов, в зоне рулевого вала;
• на полу под водительским сидением;
• в области педалей автомобиля;
• в дверной обивке.

Привязывают новый брелок к сигнализации следующим образом:

1. Проворачивая ключ, выключают зажигание и нажимают 7 раз на кнопку Valet.
2. Поворачивают в замке зажигания ключ в положение «старт», после чего должны прозвучать 7 сигналов охранной системы Старлайн и сработать габаритные огни. Это означает готовность транспортного средства производить прописку брелока.
3. Программирование брелока, или его прописка, производится при одновременном нажатии 2 и 3 кнопки, в результате чего при удачной попытке прозвучит звуковой сигнал автомобиля. В случае неудачной попытки произвести прописку устройства транспортное средство переходит в стандартный режим и попытку прописки аппарата повторяют заново.
4. По окончании программирования прибора выключают зажигание. Пятикратное мигание огней габаритных приборов автомобиля подтверждает окончание прописки.

Система охранной автомобильной сигнализации Старлайн предусматривает возможность произвести прописку дополнительных брелоков. Память Starline a61 рассчитана на комплект из 4 устройств, из которых один основной, а три — дополнительные. В процессе прописки дополнительных устройств необходимо соблюдать интервал времени не менее 10 секунд между командами с разных приборов.

Брелоки и антенные модули

Любой антенный модуль, подключаемый к автосигнализации «Старлайн», нужно размещать в салоне авто. На корпусе устройства есть кнопка, предназначенная для быстрого вызова. Не пренебрегайте этой опцией: нажав на кнопку, вы сможете сразу найти брелок. Но если вы знаете, что в ходе эксплуатации кнопка использоваться не будет, нужно спрятать антенный модуль как можно лучше. Разумно выглядит его установка под торпедо. О том, чем можно заменить неисправный модуль, поговорим сейчас.

Разные модули: ищем отличия

В комплекте с сигналкой, о которой идет речь, находится модуль, показанный ниже:

Антенный блок диалоговых сигналок

Одинаковые модули вы найдете в разных комплектах: A61 и A91, B9 Dialog и B6 Dialog. Собственно, 9-е семейство от 6-го отличается наличием автозапуска, но протокол передачи команд является схожим. В каталогах указывают, что модуль подходит к двум следующим сигналкам: A61, A91. Реже встречается другое название – Starline Twage A61.

Скриншот сайта продавца

Знайте, что после подключения нового антенного модуля все брелоки придется прописывать «с нуля». По-другому выполнить замену не получается!

Индивидуальные ключи шифрования хранятся в брелоке. Антенный блок в ходе эксплуатации должен их распознавать. То есть, если вы меняете блок, значения ключей надо прописать обязательно. Видео, приведенное в конце обзора, иллюстрирует смысл этих слов. В общем, избежать процедуры записи не получится. В инструкции есть последовательность:

1. Когда зажигание выключено, кнопку Valet жмут 7 раз;
2. Включают зажигание;
3. Звучат 7 гудков сирены;
4. На брелоке с дисплеем нажимают клавиши «2-3» (см. рис);
5. Звучит сигнал;
6. Шаг 4 в течение 5-ти секунд повторяют для каждого дополнительного брелока, нажимая на нем клавиши «1-2»;
7. Зажигание выключают.

Поздравляем с успешным выполнением записи.

Скриншот базового руководства

Доработка брелока

К сигналке Starline A61 Dialog прилагаются два брелока: основной и дополнительный. Второй из них можно доработать, поместив печатную плату в фирменный корпус:

Двухкнопочный брелок-пульт

Чтобы при эксплуатации пользоваться одним устройством, внутрь корпуса помещают и чип иммобилайзера. Подключать его к чему-либо не требуется.

Установка печатной платы не всегда проходит успешно. Но текстолит можно стачивать:

Новая и доработанная плата

Может быть, в один корпус получится поместить три устройства: брелок, чип-ключ, пульт блока автозапуска и прогрева. Главное, помните: разные модули подключать друг к другу не нужно.

Старлайн А61: инструкция по программированию

После установки автосигнализации следует привязать брелок к системе.

1. Для этого необходимо один раз нажимать кнопку Валет при выключенном зажигании. После включаем его. Звук сирены, прозвучавший семь раз, говорит о том, что система вошла в режим поиска.
2. Нажимаем на брелоке 2 и 3 кнопки. Слышим один сигнал сирены. Звучит мелодия от брелока. Аналогично привязываются остальные пульты. Всего система прописывает до 4 брелоков. Выход из режима привязки осуществляется выключением зажигания. После поворотники и габариты мигнут пять раз.

Далее желательно приступить к программированию функций автосигнализации starline:

• выключаем зажигание и жмем сервисную кнопку пять раз;
• включаем его и слушаем пять сигналов сирены;
• сервисной кнопкой выбираем интересующую нас опцию;
• задаем нужное значение при помощи брелока.

Полная таблица программирования ниже.

Как привязать брелок к сигнализации Старлайн А61

Любая настройка пультов управления автосигнализации невозможна без предварительной привязки коммуникатора к памяти охранной системы. Это позволяет технологии шифрования Диалог дополнительно защищать авто от код-грабберов и других взломщиков.

• отключается зажигание авто;
• находят сервисную клавишу Valet и нажимают на неё пять раз;
• вставляют ключ обратно в замок и включают зажигание, после чего дожидаются пяти звуковых сигналов со стороны штатной сирены и пульта;
• для подсоединения брелка, на нём нажимают одновременно первую и вторую кнопки, после чего ждут мелодичного подтверждающего звука.

Все остальные брелки привязывают так же, повторяя последний пункт процедуры. Но между каждым подключением должно быть не больше пяти секунд, в противном случае всё придётся повторять заново. Как и в ситуации, если коммуникатор отвязался.

После того, как новый брелок привязан, необходимо выйти из режима запоминания. Для чего отключают зажигание и ждут пяти вспышек габаритных фар, подтверждающих успешное окончание привязки.

Как включить поддержку зажигания на А61

Сигнализация starline обладает интересной функцией автомобиля на прогреве даже при выключенном ключе зажигания. Процедура сродни автозапуску с брелока, однако сам пуск осуществляется вручную. Реле поддержки зажигания подключается через канал 3, а длительность программируется через брелок starline. Алгоритм указан в таблице программирования под номером 16.

1. Включаем стояночный тормоз при работающем двигателе. Габариты вспыхнут один раз.
2. Вытягиваем ключ из замка в течение 30 секунд, выходим из авто, закрываем замки всех дверей.
3. Жмем 1-ю клавишу брелока starline длительно, а затем 3-ю коротко. Звучит один звуковой сигнал, габариты вспыхивают один раз.

Настройка сигнализации Starline A61

Настройка Starline A61 осуществляется в соответствии с руководством пользователя и посредством основного брелка. В некоторых случаях используют сервисную клавишу Валет.

Как включить режим Валет

Чтобы заменить какие-либо детали в автосалоне, необходимо отключить на время охранную систему. Для этого применяют сервисный режим, активируемый кнопкой Валет. Как его включение, так и отключение, происходит по одному алгоритму. Первым делом включают и выключают зажигание, что должно занять не больше пары секунд. Сразу после этого зажимают нужную клавишу, находящуюся в салоне и ждут светозвуковых сигналов. Также отключить режим Валет можно брелком, для чего нажимают последовательно третью и первую кнопки.

Настройка часов

Для настройки времени на главном пульте управления сначала кратковременно нажимают третью клавишу, что позволяет войти в соответствующий режим. Первым делом появляется возможность выставить показатели текущего часа. Для увеличения значения используют клавишу номер один, а для уменьшения — два. Нажав ещё раз третью кнопку, переходят к выставлению минут. Делают это опять клавишами номер один и два. Завершают настройку нажатием всё той же клавиши номер 3.

Как включить и отключить сирену

Выключение звука сирены, сработавшей при активированном охранном режиме, производится нажатием второй кнопки брелка.

Регулировка датчика удара

Регулировка уровней производится кнопкой номер 1. Для отключения первого уровня её нажимают дважды. Чтобы деактивировать и второй уровень — повторяют действие. Ещё один повтор подобного воздействия на первую клавишу приведёт к включению выключенного контроллера.

Как включить турботаймер

Подключить турботаймер можно лишь в том случае, если дополнительный канал 3 запрограммирован на работу в четвёртом варианте (функция 16). Капот должен быть закрыт, а машина стоять или в режиме паркинга или на нейтральной передаче. Мотор должен работать.

Для автоматической активации турборежима, необходимо удерживать третью клавишу до звукового сигнала. Появившийся курсор переместить краткими нажатиями той же кнопки на пиктограмму «ТУРБО» и нажать первую клавишу.

Закрытие окон

Для реализации закрытия окон посредством Старлайн А61 необходима установка дополнительных специализированных блоков.

Открытие багажника

Открытие происходит с помощью первого допканала. Вхождение в него производится последовательным длительным нажатием клавиши номер три и кратковременным нажатием кнопки один. После этого, произойдёт отпирание багажника, сопровождаемое тремя вспышками габаритных фар.

Как отключить сигнализацию Старлайн А61

Отключение автосигналки Старлайн А61 возможно 2 способами:

• отключив питание;
• с помощью сервисной кнопки Valet.

Первый вариант рекомендуется использовать в крайнем случае. Что же касается второго, для этого необходимо войти в салон машины и включить зажигание. Найти Валет и нажать трижды в течение двух десятков секунд. Выключить зажигание.

Аварийное снятие с охраны

Аварийное отключение охранного режима происходит с помощью сервисной клавиши. Для чего, автовладелец открывает дверь машины и сразу же включает зажигание. В течение двадцати секунд нажимает трижды клавишу Валет и выключает зажигание. Признаком успешности действия станет двойной сигнал сирены.

Сброс на заводские настройки

Чтобы сбросить систему на заводские настройки, при включённом зажигании нажимают сервисную кнопку Валет десять раз.

Разбираемся с названиями

Модель А61 по определению является диалоговой. Иногда, чтобы подчеркнуть этот факт, в название добавляют слово Dialog. Так сделали, например, создатели официального сайта:

Скриншот сайта Ultrastar, каталог

А Starline Twage A61 – это старый вариант названия. Он встречается до сих пор в каталогах некоторых фирм.

Слово «Twage» ассоциируется с моделями, в которых нет диалогового кода. Например, есть две разных сигналки: Twage B9 и B9 Dialog. У них отличаются дополнительные брелоки:

Два разных комплекта семейства B9

К семейству A61 вышесказанное не относится – есть только одна модель, которая наделена «диалогом». Самый странный вариант названия, которым обозначают ее же, выглядит так: Starline Twage A61 Dialog. В доказательство приводим скриншот:

Сайт интернет-продавца

О подключении этой сигналки будет рассказано сейчас.

Выдержки из руководства Старлайн

Наш обзор не был бы полным, если бы в нем не были представлены выдержки из базовых инструкций. В комплекте с сигналкой можно найти две книжечки:

1. Инструкция по эксплуатации содержит таблицу базовых настроек, а также последовательность, позволяющую прописать брелоки;
2. В руководстве по установке приводят все схемы, а также недостающие алгоритмы: способ программирования системы и метод сброса к «заводским настойкам».

Посмотрите, как выглядит таблица настроек:

Все настраиваемые опции

Эту таблицу печатают в каждом из двух руководств: по эксплуатации, по монтажу.

Доступ к настройкам можно получить, если выполнить определенные действия. Их последовательность вы найдете в инструкции по установке:

1. Выключив зажигание, кнопку Valet нажимают 5 раз;
2. Зажигание включают, звучат 5 гудков сирены;
3. Нажатиями на кнопку Valet выбирают одну из опций;
4. Чтобы задать новое значение, жмут соответствующую клавишу брелока.

Ничего сложного здесь нет. Интервал между шагами должен быть меньше 10-ти секунд.

Схему подключения основного разъема надо рассмотреть тоже:

Главный разъем сигналки A61

В инструкции забыли сказать следующее: подключая к «входу дверей» не один, а несколько проводов, нужно использовать диоды. Для входа отрицательной полярности катод будет «смотреть» в сторону кнопок. Руководствуйтесь логикой: ток идет от плюса к минусу, то есть к «массе», а диод должен этот ток пропускать.

Дальше приводится видео. Заменяют антенный блок, и система реагирует на брелоки, поставляемые в комплекте с ним. Свойство, о котором идет речь, способствует проведению взлома. В новых версиях ошибка исправлена:

1. Подключив новый блок, брелоки требуется прописывать, даже если они шли в комплекте с антенным блоком;
2. Брелоки, используемые вместе с сигналкой, при замене антенного блока прописывают тоже.

При установке комплекта «из коробки» беспокоиться не надо. Каждый брелок будет прописан в память всех блоков – антенного и основного. Все, что требуется от монтажника – правильно выполнить подключение.
