Как установить и настроить автосигнализацию старлайн а91 с автозапуском?

Плюсы и минусы

Преимущества противоугонной установки:

1. Обширная функциональность. Система предлагает потребителю множество опций, направленных на обеспечение защиты транспортного средства.
2. Возможность оповещения двух видов.
3. Опция удаленного запуска двигателя позволит владельцу машины садиться зимой в уже прогретый автомобиль.
4. Использование последних решений в сфере безопасности и обеспечения надежной защиты. Для передачи сигналов применяются защищенные каналы связи. Это обеспечивает закрытую передачу импульсов без возможности перехвата злоумышленниками.
5. Удобный пульт, который без проблем можно настроить под свои потребности. С помощью брелка автовладелец может управлять основными системами и настройками защиты.
6. Противоугонная установка отвечает всем мировым стандартам качества.
7. Комплектация устройства включает в себя сервисную книжку, в которой подробно описана инструкция по монтажу и подключению сигнализации.

В целом сигнализация Старлайн А91 – надежная система, но на рынке можно случайно приобрести бракованные модели. В них могут не работать отдельные датчики или блок управления. Такие товары можно обменять по гарантии. Также у пользователей иногда возникают сложности с настройкой системы. Для решения этой проблемы можно обратиться к специалистам либо внимательно изучить инструкцию к Starline A91 .

Как установить?

Особенности установки:

1. Подключить второй дополнительный канал, который используется для управления турботаймером.
2. Чтобы поставить таймер, нужно подсоединить к управляющему модулю красно-желтый контакт, расположенный на колодке Х3. При включении опции на данном кабеле появляется заземление, с помощью которого производится активация реле поддержания зажигания или дублирование импульса Старт/Стоп.
3. Если нужно дополнительно установить обходчик блокиратора двигателя, то его необходимо подсоединить к розовому контакту на разъеме Х3.

Схема подключения турботаймера Старлайн

Как «прописать» брелок

Если вы потеряли брелок или он вышел из строя – не беспокойтесь, в автомагазинах можно приобрести аналогичный родной или совместимый приборчик. Новый брелок нужно «прописать» в системе. Для этого необходимо:

• выключить зажигание автомобиля;
• семикратно нажать на кнопку программирования (Valet);
• включить зажигание автомобиля;
• прослушать 7 звуковых сигналов, которые предупреждают о том, что пользователь активировал режим записи брелков;
• взять в руки новый брелок, одновременно нажать и удерживать кнопки №2 (открытый замок) и №3 (снежинка);
• после однократного сигнала сирены кнопки можно отпустить.

Новый брелок «прописан».

Чтобы выйти из режима «прописки» новых брелков, нужно выключить зажигание автомобиля. В подтверждение габаритные огни вспыхнут 5 раз.

Настройка режимов комфорта Starine A91

Основные 2 параметра, по которым включается автозапуск – температурные и временные показатели. Опция автоматического пуска мотора используется при предварительном прогреве мотора в холодное время года. Режим турботаймера контролирует остановку турбированных двигателей.

Настройка автозапуска сигнализации Starline A91

Рассматриваемая опция автосигнализации StarLine А91 настраивается при соблюдении условия – в комплектацию сигнализации СтарЛайн А91 должен входить датчик температуры в рабочем состоянии.

Первый вариант, который рассмотрим – настройка автозапуска мотора, по запрограммированной температуре. Опция активируется:

1. Длительным нажатием 3-й кнопки брелока (помечена «*»);
2. С течением времени появятся однократные сигналы (длительного и короткого звучания);
3. Отпустив кнопку 3, на экране брелока автосигнализации StarLine А91, замигает «иконка», обозначающая температуру, находится слева снизу;
4. После кратковременного нажатия кнопки 3, курсор переместить к значку с изображением термометра. Светодиод в машине включится 3 раза.

Закончив подготовку, кратковременно нажимается кнопка 1, требуемый режим сигнализации СтарЛайн А91 активируется.

Правильность действий подтверждается кратковременным одноразовым срабатыванием габаритных огней. Одновременно брелок оповещает сигналами: 2-мя короткими; 1-м мелодичным. Выбранная опция пометится на экране «иконкой», с температурным значением, при котором произойдет запуск мотора.

Режим запуска настраивается: установкой курсора на «иконку» температуры; нажатием кнопки 2 брелока автосигнализации StarLine A91. Габариты вспыхнут 2 раза. Слышен мелодичный звук, «иконка» пропадает.

Минимальное время, когда возможны следующие автозапуски находится в интервале 1 часа. Ограничений количества запусков нет.

По времени автозапуск настраивается следующим образом:

1. Нажать, придержать в течение продолжительного времени кнопку брелока «*» (3);
2. Брелоком сигнализации СтарЛайн А91 подается короткий сигнал, после появления следующего сигнала, кнопка отпускается;
3. Крайняя левая «иконка» начнет мигать;
4. Нажимая кнопку «*», курсор установить на «иконку», с изображением вентиляторных лопастей;
5. Кратковременное нажатие кнопки 1 (символ закрытого замка) брелока, вызывает появление мелодичного звука;
6. Требуется десятисекундная выдержка, до появления сигнала, «иконка», с изображением лопастей вентилятора, должна быть затемненной.

В режиме – автозапуск по времени, автосигнализации StarLine A91, включается кнопкой 2 – «открытый замок». Машина мигнет фарами 1 раз, брелоком подается мелодичный звук. Произведена настройка, далее сигнализацией СтарЛайн будут подаваться команды на запуск мотора в строго запрограммированное время.

Чтобы выключить настроенную опцию запуска, необходимо переустановить курсор на «иконку», с вентиляторными лопастями, нажать на брелоке кнопку 2 – «открытый замок». Выключение сигнализируется двумя вспышками габаритных сигналов, с сопровождением мелодичного сигнала брелока. «Иконка» пропадет.

Настройка турботаймера сигнализации Starline A91

При включении турботаймера сигнализации StarLine А91, выполняется проверка положения капота. Он должен быть закрытым. Рукоятка переключения скоростей выставляется в нейтральное положение, мотор находится в рабочем состоянии. Последовательность действий следующая:

1. Включается ручной тормоз.
2. Вынимается ключ из замка зажигания, водитель выходит из машины, закрывает имеющиеся двери.
3. При этом светодиод автосигнализации СтарЛайн горит непрерывно, габаритные огни мигнут 1 раз.
4. Брелок издаст звук мелодии, на экране пометится «иконка» – ТУРБО. Следует нажатие кнопки 1.
5. Сигнализация StarLine А91 издаст 1 сигнал. Габаритные огни мигнут 1 раз. Отключается зона зажигания, датчики, запираются двери, с подключенными замками к автосигнализации СтарЛайн.
6. Брелок издает короткий сигнал. «Иконки» экрана символизируют работающий мотор, режим включения охраны.

Турботаймер программируется таким образом:

1. Нажимается и удерживается кнопка 3 брелока до звучаний 2 сигналов (длительного и короткого).
2. Отпустить кнопку, выделяется первая слева «иконка» на экране брелока.
3. Курсор перемещается кнопкой 3 на «иконку» ТУРБО.
4. На пульте нажимается кнопка 1. Габаритные огни мигнут 1 раз. Брелок издаст сигналы: короткие – 2 раза; мелодией – 1. «Иконка» ТУРБО выделена, пока она выделена, опция турботаймера активируется в авторежиме.

Отключение описанной опции выполняется в обратном порядке, до затемнения «иконки» ТУРБО.

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.
При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.
Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.
Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.
Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции

Обзор автосигнализации StarLine A93

Брелок Старлайн 93

Благодаря специальному современному модулю CAN + LIN установка самого охранного комплекса A93 упрощается. Функционал системы на автомобилях значительно расширяется. Отличный выбор для отечественного автопрома, с характерным отсутствием цифровых шин на транспортных средствах. При желании устройство легко настраивать самостоятельно, хотя лучше это доверить профессионалам. То же касается СтарЛайн А91.

Отличия от предыдущих аналогов – распознавание любых попыток проникнуть в автомобиль и что-то сделать с ним. Благодаря современным датчикам владелец может даже узнавать, когда транспортное средство собираются эвакуировать. Сигнализация Старлайн даёт знать автоматически.

Отдельное внимание – брелоку с противоударным комплексом. У основного средства управления имеется информативный дисплей, дающий всю необходимую информацию, в том числе – по предыдущей версии Старлайн А91

Сигнализация без проблем работает по таймеру и температурным датчикам. Это особенно удобно, когда те или иные характеристики двигателя требуется поддерживать на конкретном уровне. Система автоматически глушит всё питание, если злоумышленники пытаются взломать транспорт во время прогрева и работы со стандартными программами.

Местоположение автомобиля можно отслеживать по картам после подключения модулей GPRS или ГЛОНАСС по выбору владельца.

Это поможет и в том случае, если машину всё-таки угонят. Главное – заранее провести несколько тестов, чтобы понять, какой рабочий режим и уровень оповещений будет удачным. Так поступают и при владении Старлайн А91.

Особенности подключения, настройка

Рассмотрим схему, которую содержит инструкция по монтажу системы Starline А91 Dialog.

Смотрите, где именно появляется напряжение при нажатии на педаль. Учитывайте, что при допущении ошибки все придется отключить – используйте ответвитель.

Осталось рассмотреть, что именно нужно запрограммировать, чтобы «розовый» сигнальный шнур стал корректно управлять обходчиком. Есть опции, отвечающие за «поведение» системы Starline A91 Dialog при ее эксплуатации. Среди них подобных настроек нет. Ну а функции, отвечающие за автозапуск, тоже ничего подобного не содержат. Алгоритм работы управляющего выхода всегда будет одним. Таким, как сочли нужным специалисты Стар Лайн.

В действительности лучше проверить, правильно ли подключен шнур в фиолетово-оранжевой изоляции. При эксплуатации автозапуска нужно активировать «ручник», а указанный провод считывает сигнал как раз с микрокнопки тормоза.

Подключить обходчик будет легко. Но в инструкции Стар Лайн не сказано следующее:

1. Несмотря на наличие режима Диалог, проще угнать автомобиль с корректно установленным обходчиком, чем без него;
2. Злоумышленник отключит иммобилайзер, просто замкнув шнур на массу, а взлом замков сегодня не представляет проблем;
3. Как только автозапуск будет реализован, из-за повышенной вероятности взлома стоимость КАСКО сразу возрастет.

Всем, кому нужен автозапуск, с наличием обходчика придется смириться. Штатная автомобильная «охрана» слишком примитивна, чтобы понимать команды от внешних устройств. Вот и приходится подключать обходчики, в отсутствие которых дистанционный или автоматический запуск не действует.

Настройка сигнализации с нуля

Чтобы поменять значения функций, перечисленных в «главе 1», нужно выполнить следующее:

1. Пусть автомобильная охранная система находится в режиме «снято с охраны». Зажигание должно быть выключено, и тогда 6 раз нажимают сервисную кнопку Valet. В комплекте каждой системы Ультра Стар этот элемент присутствует.
2. Включите зажигание без запуска ДВС. Должны прозвучать 6 сигналов сирены, если последняя была подключена. Обычно при эксплуатации сирену отключают.
3. Менять номер опции, настраиваемой в данный момент, можно одиночными нажатиями на кнопку.

Чтобы выйти из режима программирования, нужно выключить зажигание либо ничего не предпринимать более 9-ти секунд. Меняют значение функции, нажимая на клавишу брелока. Для сигналки Starline A91 Dialog инструкция подходит полностью, а для версии Twage отличий нет.

Основной брелок сигнализации Starline A91 выглядит так:

Чтобы задать значение, равное 4-м, кнопку 1 нажимают длительно, а затем – коротко. При эксплуатации такой вариант тоже используются – он позволяет включить охрану без звукового сигнала. Для систем Starline Twage A91 принципиальных отличий не будет: там брелок тоже наделен трема кнопками. Сброс настроек выполняют так:

1. Вместо 6-ти нажатий используют 10;
2. После 10-ти звуковых сигналов нажимают кнопку Valet;
3. После одиночного кратковременного «бипа» жмут клавишу 1 на брелоке.

Если используется контроль по таходатчику, настройте чувствительность программируемого входа. Процедура называется «обучением», правда в инструкции такое название не используется.

На дисплее брелока, работающего в режиме диалога, можно только просматривать значения каждой функции. Менять эти значения будет не обязательно.

Научить сигналку Starline A91 Dialog распознавать холостые обороты в действительности непросто. Нужно сначала отключить «желтый» провод, соединенный с клеммой «15», а до начала эксплуатации все возвращают к прежнему виду. Когда шнур отключен, выполняют действия:

1. Закрывают двери, капот, багажник;
2. «Ручник» деактивируют;
3. Выполняют запуск двигателя;
4. Мотор должен работать на холостых оборотах;
5. Чувствительность будет настроена автоматически.

Система Starline A91 Dialog снабжена и кнопкой Valet, и светодиодным индикатором. Если обучение проходит успешно, диод мигает. В любом обзоре, конечно, не говорят о рассмотренных здесь сложностях. А инструкция содержит следующий короткий текст.

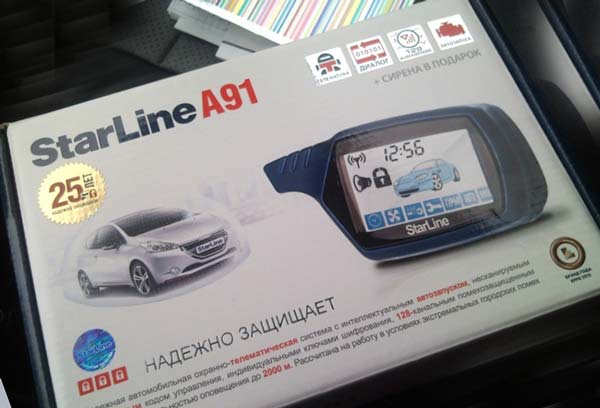

Старлайн А91: комплектация

При покупке устройство запаковано в коробку. В комплект автосигнализации Starline входит:

• схема по установке комплекса А91;
• инструкция по эксплуатации сигнализации Starline;
• главный брелок с 3 кнопками и жидкокристаллическим экраном;
• батарейка;
• запасной брелок Starline, также имеющий три клавиши, но без экрана;
• управляющий модуль А91;
• антенна;
• контролер удара с двумя степенями чувствительности;
• клейкая лента;
• защитный чехол для основного брелка Starline;
• провод для подключения передатчика;
• провод подключения датчика удара;
• клавиша на капот;
• сервисная кнопка валет;
• датчик температуры;
• основной кабель со штекером на 18 контактов;
• силовой провод;
• шестиконтактный разъем;
• LED-лампа.

Настройка брелока, обозначение кнопок:

Кнопка 1 • Включение режима охраны со звуковым подтверждением (одинарное нажатие) • Включение режима охраны без звукового подтверждения (последовательное нажатие) • Отключение/включение датчика удара по уровням (двойное нажатие) • Запирание замков дверей при включенном зажигании (одинарное нажатие) Кнопка 2 • Выключение режима охраны соз вуковым подтверждением (одинарное нажатие) • Выключение режима охраны без звукового подтверждения (последовательное нажатие) • Отключение/включение дополнительного датчика по уровням (двойное нажатие) • Отпирание замков дверей при включенном зажигании (одинарное нажатие) • Выключение режима антиограбления (два одинарных нажатия) • Прерывание сигналов тревоги (одинарное нажатие) Кнопка 3 • Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие) • Включение режима «поиск» и контроль температуры двигателя (двойное нажатие) • Активация дополнительного канала №3 (последовательное нажатие) • Активация курсорного выбора следующих функций: автоматический запуск по будильнику, автоматический запуск по таймеру, автоматический запуск по температуре, режим сервисного обслуживания, режим турботаймера, режим иммобилайзера, автоматическое включение режима охраны (длительное нажатие) • Включение режима установки текущего времени, времени будильника, таймера, включение/выключение будильника, таймера Кнопки 1 и 2 последовательно • Включение режима бесшумной охраны Кнопки 1 и 3 последовательно • Запуск двигателя или продление работы уже запущенного двигателя

Кнопки 3 и 2 последовательно • Активация дополнительного канала №2 Кнопки 1 + 2 одновременно • Включение режима «паника»(длительное нажатие при выключенном зажигании) • Включение режима антиограбления (длительное нажатие при включенном зажигании) Кнопка 1 + 3 одновременно • Включение блокировки кнопок брелка (одинарное нажатие) Кнопки 2 + 3 одновременно • Выключение блокировки кнопок брелка (одинарное нажатие)

Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью менее 0,5 секунды. Длительное нажатие кнопки – нажатие и удержание кнопки брелка до появления мелодичного звукового сигнала. Двойное нажатие кнопки — два нажатия одной кнопки в течение 0,5 секунд. Последовательное нажатие кнопок — два нажатия одной или разных кнопок. Первое нажатие должно быть длительным, второе нажатие — кратковременным.

Как включить сигнализацию на машине после отключения?

Отключение сервисного режима почти всех устройств одинаково. Для этого потребуется:

1. Вставить замок, запустить и заглушить двигатель.
2. Примерно через 10 секунд нажать кнопку Валет или перевести выключатель в положение OFF. Если используется пульт, то нужно открыть замок и нажать кнопку динамик.
3. Отключение сервисного режима будет сопровождаться двойным звуковым сигналом индикатором на пульте управления.

Страшного ничего в блокировании сигнализации нет. Главное не паниковать. В крайнем случае, если не получается разобраться, можно полистать страницы интернета, найти инструкцию к конкретной модели. Если и это не помогает, тогда путь в сервис.

Как отключить сигнализацию подробнее на видео:

У меня произошла неприятная ситуация с пульта управления он брелком он не хотел отключать сигнализацию, поскольку подхватил неисправность радиопомехи. Я свою машину поставила на стоянку в тот день и когда вечером возвращалась с работы на стоянку не могла с большого расстояния отключить сигнализацию, и так в общем 3 раза. Когда уже в последний раз разочаровалась и подошла поближе к водительской стороне нажала на пульт и все же каким — то чудом разблокировался наконец- то мой автомобиль и отключил сигнализацию.

В холодную погоду вышла утром с подъезда и подошла к авто, сильно нажала на пульт и хотела быстрее уехать на работу, но машина не открыла дверцу тогда я вызвала своего знакомого, который тямит в машинах. Приехав на место, он пояснил, что проблема возникла с механизмами дверей и что пульт дает неправильное уведомление и сбился пульт. Подтвердил мне гипотезу, что все это получилось из- за замерзания механизмов. Через некоторое время своими волшебными руками открыл машину, все перепроверил , чтоб такое больше не произошло больше и я нормально добралась до работы, вечерером того же дня машина больше не глючила по пульту.

Когда такая гадкая проблема появилась я, своевременно произвела следующее. Пульт, который я включала никак не реагировал, на выключение а тем более на включение. Я додумалась сделать такое : отключив сирену клеммы колокола от АКБ, вторым этапом после этого заменила старый аккумулятор на новый . Начал аккумулятор функционировать как раньше в прежнем состоянии. Так как я отлично разобралась с этим вопросом, от помощи своего дорого брата, который звонил мне когда проблема возникла отказалась.

На большинстве современных авто установлена автомобильная охранная система, которая позволяет защищать транспорт. Даже преступники предпочитают не трогать ТС с сигнализацией, стороной защищённое авто обойдут и обычные хулиганы, планирующие повреждение имущества, а не угон.

Ассортимент сигнализаций от различных производителей огромен. При этом не все модели надёжны и долговечны, и, как итог, автолюбитель сталкивается с некоторыми проблемами. Автовладелец, установивший устройство на авто для защиты, часто сам ищет ответ на вопрос о том, как отключить сигнализацию на машине полностью.

Неправильная работа охранной системы может быть связана с различными проблемами. Чаще всего сбои случаются именно по причине некачественного оборудования. Вызывают неполадки экстремально низкие или высокие температуры воздуха. Также неправильная работа связана с неисправностями внутренних узлов устройства.

О наличии проблемы может сигнализировать слишком чувствительная работа или возникающие проблемы при включении или выключении оборудования. Часто автомобилисты сталкиваются с ложным срабатыванием. Все указанные проблемы свидетельствуют о том, что оборудование для безопасности вашего транспортного средства нуждается в срочном ремонте.

Проблемы с неисправностью брелока могут быть вызваны следующими причинами:

• Слишком сильные радиопомехи, мешающие нормальной работе сигнализационного пульта;
• Проблемы с работой автомобильной батареи;
• Разрядившийся аккумулятор.

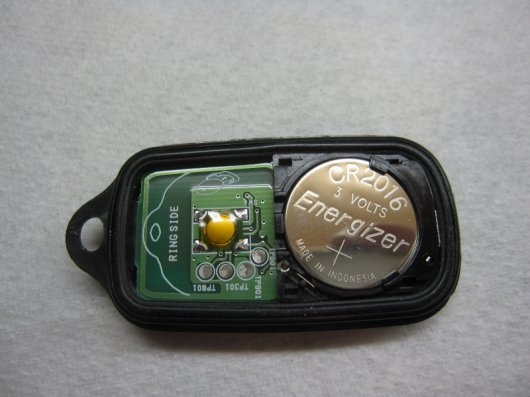

Если поломка связана с севшей батареей в брелоке, попробуйте достать её, слегка встряхнуть и вставить на место. Манипуляции подобного рода помогут на несколько минут реанимировать устройство. Не забудьте заменить севший аккумулятор.

Очень часто проблемы с сигналкой возникают из-за севшей батарейки в брелоке
