Обзор сигнализации starline e90

Обновление прошивки основного модуля

Допустим, переходник вы уже изготовили и программу скачали. Базовым устройством для изготовления служит нечто подобное:

Контроллер CP2102

Как видите, здесь есть три «нужных» линии: RX, TX, «масса». Подключение выполняют согласно схеме (см. выше). Возможно, схема подойдет для всех сигналок Старлайн, но опыт проводился над одной из них. Речь идет о модели Starline e90 gsm.

Процесс обновления «по шагам»

Все, что вы сделаете дальше, выполняется на свой страх и риск. Согласно инструкции, сигнализация Starline e90 получает питание по двум проводам – черному и красному, и они оба размещены на клеммнике снизу. Итак, сначала к сигналке подключают питание, но взять его нужно с разъема ПК (Molex «12 Вольт»).

Подключите контроллер к USB, не замыкая контакты тумблера. Попробуйте запустить программу.

Скриншот приложения при запуске

В строке «Обнаружено устройство» должна быть надпись, показанная на фото. Именно она обозначает сигналку Starline e90 gsm. Вообще надпись соответствует любым устройствам, построенным на базе 22-го процессора (K22).

Рассмотрим теперь, как выполнить установку прошивки:

1. Сама автосигнализация Starline e90 должна быть отключена от питания;
2. USB-разъем контроллера тоже отсоединяют от ПК;
3. Тумблер, показанный на схеме, переводят в положение «включено» (замыкание контактов);
4. Включают контроллер и питание сигналки;
5. Нажимают кнопку «Обновить» (две стрелочки).

Как сказано в инструкции, значок «Обновить прошивку» должен активизироваться. Нажмите на этот значок и выберите один файл, соответствующий вашему процессору. Например, модель Starline e90 gsm совместима с такими прошивками:

Файлы прошивок, выбор

В подходящих названиях присутствует суффикс «K22».

После нажатия на кнопку «Открыть» нужно набраться терпения. Процесс передачи файла занимает больше минуты. Кстати, индикатор установки появится в окне программы слева. Удачного обновления!

Обязательная начальная настройка

Итак, индикатор обновления показал «100%». Подождите 10 секунд и отключите питание. Дальше выполняют стандартную последовательность:

1. USB-разъем отсоединяют;
2. Тумблер переводят в положение «выключено»;
3. Снова все подключают, жмут кнопку «Обновить».

Окно программы теперь будет выглядеть, как показано на рисунке.

Скриншот программы в режиме настройки

Задействуйте иконку «Настройка». Перейдя к новой вкладке, нужно выполнить сброс к заводским установкам. Пропускать этот шаг, как сказано в инструкции, в любом случае нельзя.

Вкладка, позволяющая менять настройки

Регулировка датчиков удара и наклона

В StarLine E90 оба датчика традиционно смонтированы в модуле приемопередатчика и управляются только с брелока.

Датчик удара имеет 14 ступеней чувствительности, значение 01 устанавливает минимальный уровень, а 00 полностью отключает датчик. Для входа в режим настроек нужно снять машину с охраны и нажать кнопку 3 сначала длительно (прозвучит сигнал), затем кратко. Вначале отобразится текущий уровень чувствительности для предупреждения (короткий сигнал, машина не переходит в режим тревоги). Кнопками 2 и 3 установите нужное значение. Вновь длительно и кратко нажав кнопку 3, Вы сохраните установленное значение и перейдете к настройке уровня тревоги. Учтите, что значение чувствительности для уровня тревоги должно быть ниже, чем для уровня предупреждения.

Видео: Регулировка датчика удара Е91/90

https://youtube.com/watch?v=_igCXYg3pj8

Датчик наклона настраивается аналогично, но для входа в режим настроек нужно использовать кнопку 4. Этот датчик не имеет двух уровней чувствительности.

Страница 36

Инструкция по эксплуатации и установке

После успешного проведения вышеописанной процедуры автомобиль будетподготовлен к запуску двигателя.

Внимание ! Если после выключения зажигания по п.3, происходит резкое изменениехолостых оборотов двигателя или двигатель глохнет, рекомендуетсязапрограммировать режим поддержки работы двигателя SAFE. В этом случаедля включения режима “программной нейтрали” действия по п.3 необходимовыполнить следующим образом:При работающем двигателе нажать и удерживать кнопку 1 брелка до появления3 вспышек габаритов и мелодичного сигнала брелка

На дисплее отобразится

и высветится время работы двигателя. Если турботаймер не

запрограммирован, отобразится символ r 00. Если же турботаймерзапрограммирован, то отобразится иконка с соответствующим временемтурботаймера r 01, r 03 или r 06. Теперь можно выключить зажигание и вынутьключ зажигания из замка. Двигатель будет продолжать работать.

Дистанционный запуск двигателя

Существует два варианта дистанционного запуска двигателя независимо отсостояния режима охраны.

Вариант 1 — установите курсор на иконку

нажмите кнопку 2 брелка;Вариант 2 — нажмите кнопку 1 брелка на 3 секунды.Первая попытка запуска двигателя сопровождается3 сигналами сирены, 3 вспышками габаритов имелодичным сигналом брелка. В случае успешногозапуска двигателя появятся дополнительные 3вспышки габаритов и прозвучит мелодичный сигналбрелка. Светодиодный индикатор загорится постоянно.На дисплее брелка процесс запуска двигателя

отображается следующим образом:1. Во время попыток запуска на дисплее брелка индицируется состояниеавтомобиля и загорается надпись

2. Когда двигатель запущен на дисплее брелка отображается иконка и запрограммированное время прогрева двигателя 10, 15, 20 минут или безограничения времени. В последнем случае время прогрева отображаетсясимволом r 99.3. За 1 минуту до окончания прогрева двигателя на дисплее брелкаотображается надпись r01 и звучит звуковой сигнал, габариты вспыхнут 4 раза.

Базовые настройки брелка E90

Для входа в меню базовых настроек необходимо зажать и длительно удерживать кнопку 4. Брелок сначала издаст один длинный, а затем два коротких сигнала. На экране появится предложение выбрать функцию, для выбора варианта используются кнопки 1 и 4:

• F-1: установка даты и времени
• F-2: настройка будильника
• F-3: настройка таймера обратного отсчета
• F-4: настройка громкости сигнала тревоги и выбор мелодии

Нужный вариант выбирается длительным нажатием кнопки 4.

При установке времени и даты на брелке также используются кнопки 1 и 4 для выбора параметра, увеличение или уменьшение показаний осуществляется кнопками 2-3.

При настройке будильника можно выбрать включение или выключение, однократное или периодическое срабатывание, установить дату и время будильника.

У таймера обратного отсчета доступно включение/выключение и установка интервала отсчета.

У звукового сигнала есть три уровня: громко (ГРУБ), тихо (СЛАБ), только виброзвонок (ВИБР). Мелодий сигнала две: сирена (СИГ1) или трель (СИГ2).

Обновление прошивки модуля CAN

Перед тем, как «прошивать» саму охранную систему, лучше зайти на сайт, где содержатся сведения о фирменном ПО. Как видно, у версии «L8» есть одна особенность – она не совместима с CAN-модулем, если в последнем прошивка не обновлена.

Скриншот сайта базы знаний

То есть, сигнализация Starline e90 не распознает наличие тех модулей, в которых установлено ПО более старых версий, чем 3.4. И получается, что без установки прошивки на еще одно устройство обойтись не удастся.

Для начала скачивают приложение, предназначено для программирования. Доступно оно на сайте can.starline.ru:

Скриншот сайта CAN Starline

Затем к CAN-модулю подсоединяют шнур micro-USB. Запустив приложение, вы увидите список:

1. Выбор файла;
2. База данных;
3. Настройка.

Включив вилку USB-шнура в порт, можно видеть название устройства:

Программа для работы с модулями

Выбираем файл, жмем «Открыть», затем – «Загрузить».

Как правильно пользоваться?

1. Дверь машины надо открыть ключом. Если активирован защитный режим, включится сирена.
2. Производится ввод пароля, который назначается при настройке. Сначала указывается цифра, соответствующая первой цифре комбинации. Зажигание выключается. Если первая цифра указана верно, то сигналка выключит функцию защиты.
3. Зажигание опять активируется. Сервисная кнопка нажимается количество раз, соответствующее второй цифре комбинации. Зажигание отключается. В подтверждение правильности ввода кода поворотные огни машины должны моргнуть дважды.
4. Процедура с включением, вводом цифры и отключением зажигания повторяется. Только теперь вводится третья цифра кода.

Канал CrossoveR 159 дал рекомендации по использованию пульта системы Старлайн Е90.

Использование и программирование брелка

Сигналка Старлайн Е90 позволяет записать в свою память не больше четырех пультов для управления.

Процедура программирования выполняется при выключенном режиме защиты:

1. Зажигание выключается, сервисная клавиша нажимается семь раз, после чего зажигание активируется.
2. Раздастся семь звуковых сигналов сирены. Это говорит о том, что система вошла в режим программирования.
3. Кратковременно нажимаются клавиши 1 и 2 на главном пульте. Чтобы внести в память сигналки вспомогательный брелок, жмутся аналогичные клавиши.
4. Если процедура выполнена верно, то раздастся один звуковой сигнал сирены, также брелок издаст мелодичный сигнал.
5. Предыдущие пункты повторяются для программирования всех пультов. Учтите, что при настройке интервал между записью пультов должен составить не более пяти секунд. Если процедура программирования завершена успешно, сирена издаст сигнал.
6. После программирования надо выйти из режима настроек, для этого следует выключить зажигание. Если процедура выполнена верно, поворотные огни машины моргнут трижды.

Фотогалерея «Основные команды пульта»

Длительность нажатия играет важную роль при выполнении функции:

• один короткий клик – кратковременное нажатие одной или нескольких клавиш, продолжительность должна составить не более половины секунды;
• одно длительное нажатие – клик и удержание одной или двух клавиш до момента, пока брелок не издаст мелодичный сигнал;
• двойной клик – два нажатия на одну клавишу на протяжении половины секунды;
• последовательный клик – два нажатия клавиши, при этом первое будет длительным, а второе – кратковременным.

Ошибка U9N/L9N

Подобная ошибка на экране указывает на проблемы со связью: соединение с брелоком в диалоговом режиме прошло с ошибками. В этом случае сигнализация встанет на охрану, но подаст такой сигнал на экране.

Что в этом случае нужно проверять? В первую очередь подключение шлейфа, соединяющего антенный модуль с центральным блоком: нет ли переломов, затертой изоляции. Шлейф антенного модуля не должен пролегать вдоль силовой проводки или шлейфов других внешних датчиков (на старых сигнализациях, где датчик удара/наклона не был встроен в антенный модуль). Осмотрите контакты разъемов, попробуйте переложить шлейф по-новому. Часто эта причина приводит к тому, что не открываются/не закрываются двери с брелка сигнализации.

Возможно появление проблем со связью и при некорректном подключении питания к сигнализации. Как говорят автоэлектрики, вся электрика – это наука о массах. Если «масса» или питание подключены через окислившиеся скрутки или клеммы, окислилась колодка с предохранителем питания сигнализации, в момент передачи сигнала (когда энергопотребление сигнализации максимально), в местах окисления возникают просадки напряжения, способные привести к сбоям в работе модуля передатчика. Заодно проверьте и клеммы аккумулятора, особенно, если индикация ошибки возникает при самой попытке автозапуска (скачки напряжения в сети при работе стартера).

Комфорт с автосигнализацией StarLine E91

Производитель Старлайн стремился сделать из этого охранного тандема не просто «отпиралку/закрывалку» замков, а что-то большее, что очень бы помогало владельцу.

Функция сигнализации Старлайн Е91 «поиск авто» позволит найти вашу машину на ночной стоянке, потому что при нажатии кнопки брелока зажгутся габаритные огни и лампочка в салоне.

Будь на улице очень холодно или очень жарко, салон автомобиля будет с комфортной для вас температурой, благодаря тому, что печку и кондиционер можно активировать с брелока.

Функция автосигнализации «турботаймер» уже позаботиться уже не о владельце, а о ресурсе турбины его автомобиля.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

• Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
• Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
• Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
• Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
• Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
• Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

• Дистанционное включение обогрева перед запуском двигателя.
• Поддержка авторегулировки положения сиденья водителя.
• Автоматический возврат рулевой колонки.
• Автозапуск фар при движении машины.

Мнения владельцев о работе сигнализации серии В от Starline

Отзывы владельцев сигнализаций Starline делятся на позитивные и негативные. Качество охраны этих систем в основном удовлетворяют владельцев, как и разумная стоимость оборудования российского производителя. Нарекания вызывают сбои в программном обеспечении и возможные проблемы с настройкой некоторых функций. Мнения реальных владельцев, изложенные ниже, взяты с сайтов otzovik.com, avtozvuk.ua, www.drive2.ru.Автосигнализация В92

Позитивные	Негативные
Руслан Понравился брелок, очень качественно сделан. Благодаря встроенному CAN-модулю подключать очень легко. Никаких лишних проводов и путаницы с ними. Ставил на Кизаши, проблем не возникло. Кстати, педаль тормоза выводится отдельным проводом. По функциям очень даже неплохо, можно сказать хорошо. Цена меня лично устроила.	Давид Сигналка работает в принципе нормально, только иногда на парковке не с первого раза ловит сигнал. Кнопки на брелке не очень удобные, непонятно, что к чему относится, особенно в темноте. Мое мнение 50 на 50. Не хорошо, но и не так плохо.
Максим Только купил новую машину, сразу же установил В92 на нее. Выбрал именно такую, потому что у нее есть встроенный диалоговый код и воры не смогут вскрыть сигналку кодграббером.	Паша Недавно друг просветил, что оказывается, Старлайн делают в Китае. Если разобрать брелок, можно увидеть иероглифы китайские на почти всех деталях. Вот почему они такие  глючные, а я-то думал, россияне делать не умеют!

Сигнализация В94

Позитивные	Негативные
Владислав Установил на Гранд Витара с подключением по Кан-шине. Работает очень хорошо, быстро и четко. Никогда связь не теряется, так как производитель расширил число каналов передачи. Уверен, что охрана надежная, хоть проверять Слава Богу пока что не было повода.	Степан Иващенко Выбрал автосигнализацию starline b94 can, так как ее можно напрямую интегрировать в CAN-шину. Да, действительно, установка гораздо проще, меньше проводов и быстро все монтируется. Но качество программного обеспечения портит все впечатление. Буквально через пару месяцев начались первые глюки, и их становится все больше. Уже несколько раз обращался в сервис, но помогает ненадолго.
Полина Очень нравится. Пользуюсь второй год, все хорошо работает. Правда, пользуюсь не всеми функциями, но автозапуск и двусторонняя связь радует. По сравнению с предыдущей односторонней – небо и земля.	Виталий СтарлайнВ94 абсолютно не стоит своих денег. Установил в прошлом году, через полгода начались проблемы. В центре техподдержки сложно чего-то добиться, все специалисты постоянно заняты (если они вообще есть). Один брелок работает, когда хочет, а второй полностью умер. Никому не рекомендую эту сигнализацию.

Сигнализация В62

Позитивные	Негативные
Валик Заказал  starline b62 в Интернете, цена и набор функций очень привлекательные. Комплект не разочаровал. Все пришло, как и было обещано, в красивой коробке из плотного картона. Устанавливал самостоятельно. Инструкция очень подробная, все поэтапно расписано, прямо разжевано. Работает хорошо.	Евгений Пишу отзыв здесь, так как на официальном сайте негативные отзывы пропадают куда-то. Сигнализация просто ужасная. Постоянные срабатывания, блокировка двигателя во время езды.  Брелок тоже глючит, а недавно просто развалился  в руках. Редкая гадость этот Старлайн.
Василий Сигнализация хоть и без автозапуска, но очень приличная. Дальность даже больше, чем прописывается в характеристиках. Турботаймер отлично работает. Кан-модуль я не использовал, так как моя машина его не поддерживает.	Александр В сигнализации В62 привлекло большое количество интересных функций, например, управление с телефона, ну и высокая степень защиты, конечно. Но слишком большое количество разнообразных «глюков» меня сразу насторожило. Очень уж часто не откликалась на команды или наоборот срабатывала, когда не нужно. Может, попался какой-то брак, но я сигналку вернул по гарантии.

Эксплуатация сигнализации Старлайн А9

Для максимального удобства при эксплуатации системы желательно всегда иметь при себе оба брелока. Их нельзя подвергать воздействию влаги, не стоит их ронять, ударять

Важно также вовремя менять элементы питания, поскольку при снижении заряда, брелоки начинают работать хуже, у них становится меньше радиус действия

Программирование функций

Когда система уже подключена к бортовой сети автомобиля, важно заняться настройками. Запоминайте пошаговый алгоритм:

1. В первую очередь активируется зажигание. Надо нажать клавишу Valet шесть раз подряд.
2. Затем зажигание выключается. Прозвучит шесть гудков сирены, шесть раз вспыхнет диод на приборной панели. Это значит, что система уже готова к программированию.
3. Каждую функцию выбираем клавишей Valet. Число нажатий – номер функции. Каждое нажатие подтвердят диод и сирена.
4. За 10 секунд надо нажать клавиши 1 или 2 на брелоке.
5. Когда одна функция записана, можно переходить к следующей опции, нажав клавишу сервиса.
6. Если записаны все опции, нужно выходить из режима настройки. Можно подождать. После нескольких секунд простоя система сама закончит программирование. Пять миганий аварийной сигнализации – подтверждение выхода.

Когда что-то идёт не так, можно сбросить настройки. Просто нажмите Valet 10 раз.

Комбинации клавиш брелока

Большую часть комбинации клавиш мы уже рассмотрели, изучая особенности брелоков. Но есть некоторые комбинации, которые особенно часто используются. Остановимся на них:

1. Режим паники – хороший вариант, если возле автомобиля замечены подозрительные лица. Сочетанием кнопок 1 и 2 можно включить сирену.
2. Таймер на коммуникаторе настраивается комбинацией кнопок 2 и 3.
3. Чтобы настроить подсветку, необходимо нажимать кнопки 1 и 3.

В целом система автосигнализации достаточно проста и понятна в управлении. Автолюбители очень быстро привыкают к ней, начинают использовать все опции без затруднений.

Старлайн А9 Тваге представляет собой охранную сигнализацию для автомобиля, которая оснащена автозапуском и обратной связью. Производитель уже несколько лет не выпускает данную модель прибора, однако автовладельцы продолжают активно покупать такую охранку. Повышенный спрос объясняется простотой, надежностью, низкой ценой и исправной работой в сложных климатических условиях.

Установка охранного комплекса

Инструкция «Старлайн Е90» подробно описывает процесс монтажа сигнализации. Её установка требует соблюдения определённых правил и нюансов:

• Устанавливаться сигнализация может только на автомобили с напряжением бортовой сети в 12 В.
• Перед монтажом системы необходимо убедиться в нормальной работе всех электрических цепей оборудования автомобиля и отсутствии ошибок приборов на панели.

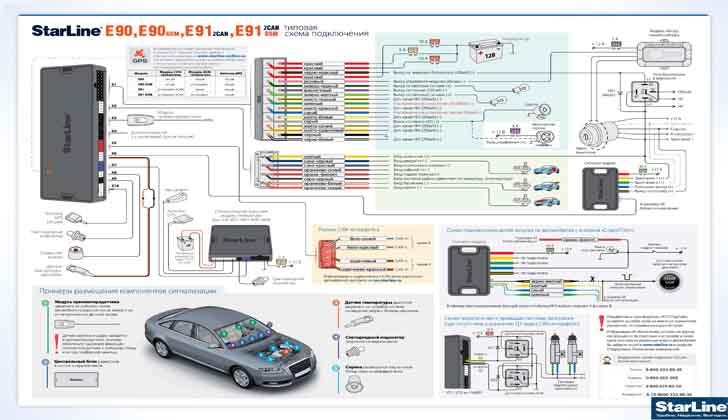

• В комплекте с сигнализацией поставляются схемы подключения, согласно которым производится установка системы «Старлайн».
• Основные компоненты автосигнализации — блок управления и прочие — подключаются к разъёмам кабелей только после того, как вся система будет установлена в автомобиле.

• Проводку охранного комплекса желательно прокладывать как можно дальше от источников помех — высоковольтных проводов, катушки зажигания и прочих деталей. При этом провода не должны соприкасаться с движущимися деталями — педалями, рулевыми тягами.
• Датчик температуры двигателя нельзя размещать рядом с выпускным коллектором, поскольку это может привести к его перегреву и выходу из строя.
• Добавочные реле системы должны оснащаться шунтированными диодами, дабы сигнализация работала исправно.
• Концевые выключатели багажника и капота перед установкой проверяются на исправность. Зазор между контактами в выключателе не должен превышать трёх миллиметров в момент нахождения багажного отделения или капота. Неправильная установка концевых выключателей может стать причиной ложного срабатывания автомобильной сигнализации.

Проверка состояния автомобиля

Независимо от статуса охраны владелец всегда может узнать напряжение аккумулятора, температуру двигателя и салона автомобиля. Нажав кратко кнопку 3, Вы увидите сначала значение напряжения, которое через секунду сменится показаниями температуры в салоне. Датчик температуры установлен в центральном блоке StarLine E90, и значение температуры может варьироваться в зависимости от способа установки сигнализации.

Чтобы узнать температуру двигателя, нужно дважды нажать кнопку 4.

Если измеренная температура выходит за пределы отображения или датчик неисправен, индикация будет иметь вид «—» (слишком низкая температура) или «—» (слишком высокая температура).
