Как настроить брелок сигнализации starline e90

Гибкое конфигурирование

Серьезное достоинство Е91 — применение флекс-каналов, которые могут произвольно программироваться как по событию активации, так и по алгоритму работы. Благодаря этому сигнализация  адаптируется к автомобилям, где для корректной работы охранной системы нужны дополнительные подключения (как уже упомянутая выше имитация открытия двери водителя), и способна реализовывать функции комфорта.

Таким образом систему состыковывают с предпусковым подогревателем, запрограммировав один из флекс-каналов на управление им, настраивают складывание зеркал после постановки на охрану и так далее. Один из четырех дополнительных каналов  активируется из мобильного приложения, этот канал выбирается в сервисном меню центрального блока.

При настройке каждого дополнительного канала последовательно программируются:

1. Задержка от момента активации до первого импульса (от 1 секунды до 999).
2. Длительность первого импульса (до 998 секунд, при установке значения 999 дополнительный канал включается на неограниченное время, пока не произойдет событие отключения).
3. Задержка до подачи второго импульса, если на шаге 2 не установлено неограниченное время.
4. Длительность второго импульса (аналогично настройке первого).

Установка значения 0 на любом из шагов означает его пропуск.

События для включения и выключения дополнительного канала устанавливаются из богатого набора вариантов, причем могут комбинироваться. Настраиваем допканал на срабатывание по закрытию центрального замка и выключению зажигания, по глушению мотора с ключа и по остановке в конце автозапуска. Одновременно  используются до трех условий.

Сигнализация используется при создании несложных противоугонных комплексов на автомобилях. Однако ее архитектура делает нецелесообразной установку на машины, где потребуется силовое управление центральным замком (так как отсутствуют силовые выходы на актюаторы), и автомобили, использующие LIN-шину, не поддерживаемую системой. Реализовывать функции, связанные с LIN-шиной, придется через аналоговые подключения. К недостаткам системы стоит отнести невозможность бесключевого обхода иммобилайзера собственными силами.

StarLine A94 GSM CAN с автозапуском и обратной связью

Общее описание StarLine A94 can GSM

StarLine A94 GSM — охранная система была разработана в 2012 году, и обеспечивает высочайший уровень защиты автомобиля. Сигнализация отличается гибкими сервисными каналами, диалоговой авторизацией, технологией автоматического запуска, а также 128-битными ключами шифрования, которые рассчитываются индивидуально. Высокая чувствительность системы гарантирует ее бесперебойную работу в условиях сильных радиопомех, что очень актуально для больших городов.

StarLine A94 GSM CAN

За счет работы 128-канального узкополосного OEM-трансивера с частотной модуляцией удается достичь стабильной работы при сильных радиопомехах. Увеличение соотношение «сигнал-шум» на 8-10Дб и, как следствие, дальности управления практически вдвое обеспечено особыми узкополосными фильтрами, специализированной программой считывания и обработки сигналов, а также каналами приема и передачи, оптимальным образом распределенными по краям частотного диапазона в 433.92МГц. Использование инновационных технологий позволяет навсегда забыть о перебоях в работе на крупных парковках автомобильного транспорта.

Защита кода от перехвата обеспечивается полностью лишенным недостатков алгоритмом диалогового кодирования. Стоит отметить, что алгоритм диалогового кодирования имеет индивидуальные 128-битный ключи шифрования и реализован на инновационном способе изменяемых частот. Суть его работы сводится к тому, что в момент трансляции команд трансивер большое количество раз изменяет частоты, в результате чего сложность взлома возрастает в тысячи раз. На техническом языке данная технология называется – «Метод расширения спектра со скачкообразной перестройкой частот» и впервые в мире реализуется в системе управления автосигнализацией. Код шифрования «Диалог» нашел свое применение не только в основном, но и запасном брелке. Высокий уровень защиты кода – это не пустые слова! Он подкреплен 5-миллионным контрактом компании со специалистами по электронному взлому.

В базовую стоимость установки сигнализации входит:

• Установка центрального блока;
• Установка датчиков, идущих в комплекте оборудования;
• Подключение к штатным концевикам автомобиля (на уровне can-модуля, либо по аналогу);
• Установка нештатного концевика капота (либо подключение к штатному концевику капота);
• Подключение центрального замка (на уровне can-модуля, либо по аналогу);
• Подключение встроенной аналоговой блокировки двигателя;
• Программирование, тестирование и настройка системы;

В базовую стоимость установки сигнализации не входит:

• SIM карта сотового оператора (предпочтение — sim клиента с подходящим тарифом)
• Установка нештатных концевиков (при отсутствии штатных);
• Установка центрального замка (если автомобиль изначально им не оборудован);
• Установка дополнительных устройств, не входящих в комплект сигнализации (обходчик иммобилайзера);
• Реализация дополнительных блокировок двигателя (помимо выше перечисленных входящих в стоимость);
• Подключение дополнительных опций: функция «комфорт», отпирание багажника с брелока сигнализации, раздельное отпирание дверей (если функции не поддерживается по шине CAN), турботаймер (если система устанавливается без подключения запуска двигателя).

Проверка состояния автомобиля

Независимо от статуса охраны владелец всегда может узнать напряжение аккумулятора, температуру двигателя и салона автомобиля. Нажав кратко кнопку 3, Вы увидите сначала значение напряжения, которое через секунду сменится показаниями температуры в салоне. Датчик температуры установлен в центральном блоке StarLine E90, и значение температуры может варьироваться в зависимости от способа установки сигнализации.

Чтобы узнать температуру двигателя, нужно дважды нажать кнопку 4.

Если измеренная температура выходит за пределы отображения или датчик неисправен, индикация будет иметь вид «—» (слишком низкая температура) или «—» (слишком высокая температура).

Ещё кое-что полезное для Вас:

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

• Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
• Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
• Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
• Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
• Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
• Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

• Дистанционное включение обогрева перед запуском двигателя.
• Поддержка авторегулировки положения сиденья водителя.
• Автоматический возврат рулевой колонки.
• Автозапуск фар при движении машины.

Применимость

Отсутствие возможности интеграции в цифровые сети в комплектации поставки ограничивает применение Старлайн E90 автомобилями, где для работы достаточны аналоговые подключения – старые автомобили, новые бюджетные машины. Поскольку в сигнализации отсутствуют силовые реле управления центральным замком, удобнее использовать ее на машинах со штатным ЦЗ, где управление открыванием и закрыванием дверей идет по отдельным проводам импульсами отрицательной полярности. Силовое управление отдельно устанавливаемыми актюаторами или подключение в однопроводную схему потребует использования дополнительных реле.

Видео: StarLine E60, E90

У сигнализации нет возможности бесключевого обхода штатных иммобилайзеров, потребуется извлечение чипа из ключа и установка его в комплектный обходчик. Контроль работы двигателя по тахосигналу требует наличия на сигнальном входе прямоугольного или близкого к нему по форме сигнала с амплитудой до 12 В, частота которого пропорциональна оборотам двигателя. При этом в момент включения зажигания до запуска мотора на этом входе обязательно присутствует «масса», иначе сигнализация не сможет корректно распознать тахометрический сигнал.

Установка охранного комплекса

Инструкция «Старлайн Е90» подробно описывает процесс монтажа сигнализации. Её установка требует соблюдения определённых правил и нюансов:

• Устанавливаться сигнализация может только на автомобили с напряжением бортовой сети в 12 В.
• Перед монтажом системы необходимо убедиться в нормальной работе всех электрических цепей оборудования автомобиля и отсутствии ошибок приборов на панели.
• В комплекте с сигнализацией поставляются схемы подключения, согласно которым производится установка системы «Старлайн».
• Основные компоненты автосигнализации — блок управления и прочие — подключаются к разъёмам кабелей только после того, как вся система будет установлена в автомобиле.

• Проводку охранного комплекса желательно прокладывать как можно дальше от источников помех — высоковольтных проводов, катушки зажигания и прочих деталей. При этом провода не должны соприкасаться с движущимися деталями — педалями, рулевыми тягами.
• Датчик температуры двигателя нельзя размещать рядом с выпускным коллектором, поскольку это может привести к его перегреву и выходу из строя.
• Добавочные реле системы должны оснащаться шунтированными диодами, дабы сигнализация работала исправно.
• Концевые выключатели багажника и капота перед установкой проверяются на исправность. Зазор между контактами в выключателе не должен превышать трёх миллиметров в момент нахождения багажного отделения или капота. Неправильная установка концевых выключателей может стать причиной ложного срабатывания автомобильной сигнализации.

Сброс настроек сигнализации Starline

Для того чтобы перезапустить систему, тем самым вызвав обнуление параметров, потребуется наличие ключа от авто и сервисной кнопки Валет. Секретная клавиша полностью скидывает настройки режима. При установке постарайтесь узнать место монтажа кнопки.

Если сигнализацию Starline ставили до вас, то следует поискать клавишу в таких местах:

• центральная консоль, под декоративным пластиком близи рулевой колонки;
• возможно расположение кнопки под перчаточным ящиком или в отсеке;
• возле пепельницы;
• иногда кнопка сброса может располагаться внутри кармашков для мелочей;
• вблизи центрального тоннеля, между сиденьями;
• клавиша может быть рядом с коробкой предохранителей;
• в непосредственной близости от педального узла;
• размещают кнопку на дверных картах.

1. Вставляем ключ и включаем зажигание автомобиля.
2. Жмем сервисную кнопку Valet 10 раз.
3. Выключаем зажигание. Сигнализация издаст десять коротких звуков, мигнет фарами, оповещая владельца о том, что машина осуществила вход в специальный режим обнуления настроек.
4. Жмем еще один раз клавишу Валет, слышим дополнительный сигнал системы.
5. Чтобы сбросить все установленные параметры, жмем первую кнопку на брелке Старлайн. Короткий мелодичный сигнал говорит водителю о том, что перезагрузка режима завершена.
6. Выход из программы осуществляется повторным включением зажигания. Переход также завершается автоматически, если водитель ничего не нажимает на протяжении 10 секунд. Для подтверждения удачного исхода автомобиль пять раз мигнет габаритными огнями, а брелок издаст соответствующий звук.

Функции

Автомобильная сигнализация Старлайн серии E90 обладает такими функциями:

• Возможность определения местонахождения брелока в случае его кражи или потери. Чтобы найти коммуникатор, необходимо, чтобы он размещался в радиусе действия антенны.
• Защита охранного устройства от взлома за счет защищенных каналов и диалоговой шифровки.
• Отслеживание координат машины с помощью GSM-модуля. Это позволяет найти автомобиль, если он будет угнан злоумышленниками.
• Изоляция системы от радиопомех. Как и другие модели от производителя, включая сигнализацию Старлайн А (a90) и е90s, устройство хорошо справляется со своими функциями в условиях повышенного радиошума, что часто случается в мегаполисах или местах с большим скоплением транспортных средств. Обеспечение защиты обусловлено узкополосным трансивером.
• Поддержка программирования дистанционного запуска. Владелец автомобиля может выбрать параметры, при которых будет выполнен автозапуск. Еще он сможет следить за состоянием машины и любыми несанкционированными действиями возле нее.
• Чтобы настроить базовые параметры охранного комплекса, применяются гибкие каналы связи.

Противоугонные функции

Система оборудована беспроводным реле блокировки, при этом пользователь может дополнительно поставить модуль GSM/GPS.

Режим охраны и тревоги

В числе функций охраны присутствует поддержка контроля за дополнительными замками. Еще «сигналка» может имитировать поломку силового агрегата, световое оповещение и ряд других полезных возможностей.

Функции комфорта

В списке функций комфорта находится:

• Дистанционное включение обогрева перед запуском двигателя.
• Поддержка авторегулировки положения сиденья водителя.
• Автоматический возврат рулевой колонки.
• Автозапуск фар при движении машины.

Как настроить время на брелке старлайн е90

Поэтому для начала не стоит устанавливать новый показатель, а поставить автомобиль на сигнализацию.

Но важно учесть, что при настройках велик риск лишиться дополнительной информации или стереть такие стандартные параметры, как включение по будильнику, заданному интервалу или через таймер (для моделей б9 или Starline A91). Если долгий период допускать подобные неполадки, то сломается стартерное устройство, и может возникнуть потребность в комплексной смене аккумулятора (при частом простое при низких температурах)

Игнорирование сбоев во времени на брелке также влечет за собой ухудшение корректной работы аккумулятора и снижение уровня безопасности всего транспортного средства

Если долгий период допускать подобные неполадки, то сломается стартерное устройство, и может возникнуть потребность в комплексной смене аккумулятора (при частом простое при низких температурах). Игнорирование сбоев во времени на брелке также влечет за собой ухудшение корректной работы аккумулятора и снижение уровня безопасности всего транспортного средства.

Существует немало факторов, способных повлиять на работу устройства. Главные причины сбоя в брелке, которые провоцируют обнуление показателей и вынуждают устанавливать все заново, сводятся к: Проблемам с блоком питания.

Данная функция дает возможность поиска пульта в случае его потери.

Важно, чтобы коммуникатор в этот момент находился в радиусе действия антенного адаптера.Для передачи информации используется диалоговая кодировка и защищенные каналы. Это позволяет предотвратить возможный электронный взлом охранного комплекса.GSM модуль дает возможность удаленно следить за местоположением транспортного средства и при угоне определить его координаты

Это позволяет предотвратить возможный электронный взлом охранного комплекса.GSM модуль дает возможность удаленно следить за местоположением транспортного средства и при угоне определить его координаты.

Защита каналов отправки информации от негативного воздействия помех.

Противоугонная установка на практике неплохо справляется со своими задачами в условиях радиопомех, которые часто присутствуют в крупных городах. Для защиты в системе применяется узкополосный трансивер.Опция интеллектуального пуска. Благодаря ей у потребителя есть возможность дистанционного программирования старта силового агрегата.

Запуск может осуществляться

Обзор сигнализации Starline E90

Starline e90 устойчива к любому типу электронных атак. Starline e90 подходит для автомобилей любого типа двигателя и коробки передач.

Наличие 50-ти программируемых функций позволяет настроить сигнализацию под индивидуальные нужды. Подключение GSM/GPS-модуля – возможность управления машиной с телефона.

Функция появилась благодаря уникальной модульной архитектуре и современному программному обеспечению «Телематика».

Включить блокировку, контролировать охранную систему и получать оповещения пользователь может в режиме реального времени при помощи смартфона или устройства на Android.

Как настроить брелок сигнализации StarLine E90

Брелок сначала издаст один длинный, а затем два коротких сигнала. На экране появится предложение выбрать функцию, для выбора варианта используются кнопки 1 и 4:

1. F-2: настройка будильника
2. F-3: настройка таймера обратного отсчета
3. F-4: настройка громкости сигнала тревоги и выбор мелодии
4. F-1: установка даты и времени

Нужный вариант выбирается длительным нажатием кнопки 4.

При установке времени и даты на брелке также используются кнопки 1 и 4 для выбора параметра, увеличение или уменьшение показаний осуществляется кнопками 2-3. При настройке будильника можно выбрать включение или выключение, однократное или периодическое срабатывание, установить дату и время будильника. У таймера обратного отсчета доступно включение/выключение и установка интервала отсчета.

У звукового сигнала есть три уровня: громко (ГРУБ), тихо (СЛАБ), только виброзвонок (ВИБР).

Установка времени на брелке Starline A93

Настройка часов интеллектуально понятна и для большинства пользователей не представит особого труда, как выставить время на брелке, но если вдруг возникли трудности, ниже предоставлена инструкция, которая поможет разобраться с возникшей проблемой: Управление брелоком осуществляется с помощью четырех кнопок. Все выполняемые пользователем действия отображаются на LCD дисплее.

Чтобы увеличить показания часов нужно нажимать кнопку 2, уменьшить – кнопку 3. После того как часы будут выставлены, необходимо кратковременно нажать кнопку 4, и приступить к настройке минут.

Регулировка датчиков удара и наклона

В StarLine E90 оба датчика традиционно смонтированы в модуле приемопередатчика и управляются только с брелока.

Датчик удара имеет 14 ступеней чувствительности, значение 01 устанавливает минимальный уровень, а 00 полностью отключает датчик. Для входа в режим настроек нужно снять машину с охраны и нажать кнопку 3 сначала длительно (прозвучит сигнал), затем кратко. Вначале отобразится текущий уровень чувствительности для предупреждения (короткий сигнал, машина не переходит в режим тревоги). Кнопками 2 и 3 установите нужное значение. Вновь длительно и кратко нажав кнопку 3, Вы сохраните установленное значение и перейдете к настройке уровня тревоги. Учтите, что значение чувствительности для уровня тревоги должно быть ниже, чем для уровня предупреждения.

Видео: Регулировка датчика удара Е91/90

https://youtube.com/watch?v=_igCXYg3pj8

Датчик наклона настраивается аналогично, но для входа в режим настроек нужно использовать кнопку 4. Этот датчик не имеет двух уровней чувствительности.

Преимущества и недостатки

К основным плюсам автомобильной сигнализации Старлайн следует отнести:

• Поддержку большого количества полезных функций, обеспечивающих максимальную безопасность и комфорт управления машиной. В их числе: обратная связь, программирование автозапуска и др.
• Возможность удаленного запуска двигателя.
• Применение GSM-каналов связи для отправки важных сведений о состоянии и координатах автомобиля с любой точки мира.
• Наличие CAN-интерфейса. За счет наличия этого элемента процесс подключения «сигналки» сильно упрощается. У пользователя не возникнет необходимости привязываться к штатной электрической сети.
• Низкое потребление электроэнергии. При обширном наборе функций система расходует небольшое количество электроэнергии и не боится износа. Продолжительность автономной работы достигает 60 дней.
• Наличие подробного руководства по эксплуатации. Изучив его, пользователь может самостоятельно поменять настройки «сигналки» или перепрограммировать ее под себя.

Что касается недостатков, то их немного. В первую очередь это отсутствие стабильности работы автозапуска при наличии штатного иммобилайзера. Для устранения проблем достаточно использовать модуль обхода блокировки. Еще пользователи указывают на плохое качество приема сигнала, хотя производителем заявляется другая информация.

Разборка корпуса брелока Старлайн Е90

Основной брелок StarLine E90 – ударопрочный, пластиковый. Оно собран из трех основных частей – передней панели в сборе с окантовкой, задней панели и крышки батарейного отсека. Если брелок Старлайн не открывает машину, то одной из причин могут быть севшие батарейки.

Вначале снимается крышка – в отличие от привычных брелоков StarLine, здесь она не сдвигается, а снимается с защелок ногтем. Вынув батарейку, можно рядом с контактной пружиной увидеть крошечный саморез, дополнительно соединяющий панели.

Выкрутив его, можно начать разбирать корпус. Панели соединены вместе четырьмя прочными защелками по краям, для их рассоединения без повреждений удобнее всего использовать тонкую пластину наподобие металлического гитарного медиатора.

Технические характеристики

В отличие от старых версий, Starline E90 обладает функцией автозапуска силового агрегата. Для выбора пользовательских настроек и управления «сигналкой», применяется брелок с обратной связью и информативным дисплеем.

Что касается технических характеристик модели Старлайн E90, то они выглядят таким образом:

• В качестве рабочей частоты, на базе которой осуществляется передача и прием радиосигнала, используется диапазон 433-433,79 МГц.
• С целью обеспечения высокой безопасности и защиты от взлома задействованы 128 каналов.
• Радиус работы брелока с возможностью передачи сигнала достигает 8 000 м. Прием сигнала возможен с дистанции до 2 км.
• Запасной пейджер работает в радиусе 15 м.
• Модель оборудована сверхчувствительным датчиком, который функционирует по трехосевой интегральной технологии.
• Оптимальный температурный диапазон, при котором может работать автосигнализация, варьируется в пределах -50…+85°C.
• В качестве элемента питания используется напряжение 9-18 В.
• Брелок оснащается батарейками класса ААА.

Точное значение радиуса действия E90 определяется массой факторов, в их числе текущая погода и помехи.

Комплектация

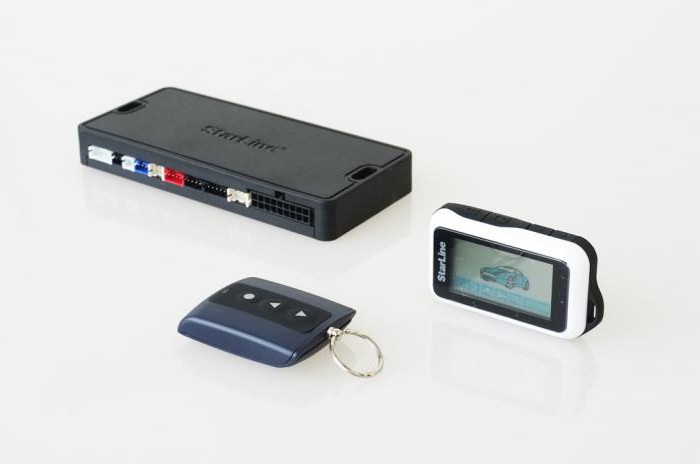

Сигнализация Starline E90 продается в такой комплектации:

• Пошаговая инструкция по установке и дальнейшей эксплуатации системы. Она позволяет реализовать монтаж охранных устройств и настроить их своими руками.
• Памятка пользователя и документ, подтверждающий гарантийное обслуживание.
• Главный пейджер с экраном и функциями оповещения.
• Центральный микропроцессор.
• Элементы питания для основного брелока.
• Реле с колодкой.
• Запасной брелок.
• Силовой модуль.
• Антенна с трансивером.
• Провод на 18 контактов.
• Диодный индикатор.
• Температурный контроллер и др.

Функционал сигнализации

«Старлайн Е90» инструкция по эксплуатации позиционирует как современную систему, разработка функций и опций которой осуществлялась на основе инновационных технологий и решений. Основные функции автосигнализации «Старлайн»:

• Электронный взлом системы невозможен благодаря диалоговой защите с использованием индивидуальных ключей.
• Телематический опцион даёт возможность дистанционного контроля автомобиля, определения его местоположения и координат.
• Канал связи контролируется автоматически, при этом владелец машины может проверять расположение брелока сигнализации «Старлайн Е90» и определять, находится ли он в зоне действия трансивера системы или нет.
• Эффективность работы автомобильной сигнализации не снижается даже при условии её эксплуатации в городских условиях, что сопровождается большим количеством радиопомех. Уникальный многоканальный узкополосный трансивер обеспечивает защиту от помех.
• Возможность автоматического и дистанционного запуска двигателя доступна благодаря функции автозапуска «Старлайн Е90». Зажигание мотора может выставляться по времени или определённой температуре.

• Датчики удара и наклона фиксируют изменение положения автомобиля в пространстве и оповещают владельца в случае поднятия машины при помощи домкрата или её эвакуации посредством другого транспортного средства.
• «Старлайн Е90» может эксплуатироваться в суровых климатических условиях.
• Сервисные каналы системы и все её параметры легко программируются владельцем авто под собственные нужды.
• Дизайн системы и технологии, использованные при её создании, защищены авторскими правами и патентами.
• Минимальное потребление энергии.
