Эксплуатация и настройка сигнализации starline a9 twage с автозапуском
Содержание:
- Преимущества Starline B9
- Что и как программировать
- Описание функций
- Экстренное включение охраны
- Режим «Снято с охраны»
- Технические характеристики Старлайн В9
- Как установить?
- О подключении автозапуска
- Схема соединений основного разъема
- Вариации серии А93
- Картинки на дисплее
- Функции сигнализации
- Как пользоваться схемой
- Настройки GSM
- Комплектация
Преимущества Starline B9
Причины популярности Starline B9 объясняются теми преимуществами, которые получают установившие эту сигнализацию автовладельцы:
- Большой радиус действия – при помощи основного пульта управления 600 м, дополнительного брелока – 15 м.
- Наличие трех основных элементов, обеспечивающих функции сигнализации Старлайн В9 – уникального динамического кода, алгоритма диалогового шифрования, разделения зон охраны. Система оснащена самодиагностикой, поэтому вероятность сбоев сводится к минимуму, что объясняет высокую степень защиты.
- Стабильная работа в широком диапазоне температур. Инструкция по эксплуатации Старлайн В9 отмечает, что система нормально работает при температурах от -40°С до +65°С. Поэтому она хорошо подходит для отечественного климата.
- используя цифровые реле для блокировки двигателя, можно скрыть установку сигнализации;
- в зоне покрытия GSM передавать сигналы управляющие системой через эту сеть;
- при помощи спутниковых каналов GSM в режиме реального времени отслеживать положение автомобиля.
Что и как программировать
Для рассматриваемой здесь системы подходит простая таблица настроек:
Параметры, изменяемые программно
Число опций, характерных для модели Starline Twage A9, равно 16-ти. Семь из них, как видим, связаны автозапуском. Чтобы выполнить настройку, понадобится любой из брелков. Значения 3 и 4 задают так: клавишу 1 или 2 жмут и удерживают три секунды. Это верно, если используется главный брелок.
Здесь дан комментарий к пункту 15. Допустим, выполнены три условия:
- Сигнализацию установили на авто с МКП;
- Все подключено согласно инструкции;
- При удалении ключа из замка звук работающего мотора меняется.
Если все утверждения верны, используйте настройку SAFE. В любом другом случае оставляют вариант AUTO. Как видите, все просто.
Указанный выше совет важен в двух случаях: если реализуется автозапуск или если нужен турботаймер. Речь идет о таймере, встроенном в сигналку. Кстати, последний еще нужно включить (опция 16).
Задействовав пункт SAFE, владелец должен будет нажимать кнопку брелока – поддержка зажигания иначе не включится. Здесь речь шла о процедуре, выполняемой в ходе эксплуатации.
Сначала – ручник, затем кнопка
Важное было рассмотрено, остался один список:
- Включив зажигание, кнопку Valet нажимают 6 раз;
- Зажигание выключают – последует звук сирены и 6 вспышек индикатора;
- Кнопку Valet нажимают 1 раз, следует короткий звук сирены, кнопку нажимают еще раз и т.д.;
- Выбрав номер опции на шаге 3, устанавливают новое значение, для чего используется любой из брелков;
- Автосигнализация может вернуться к «обычному режиму»: достаточно включить зажигание либо выждать 10 секунд.
Именно так, а не иначе, систему Starline Twage A9 нужно программировать.
Описание функций
Автолюбители останавливают свой выбор на Starline B9 из-за её способности обеспечить достаточный уровень защиты сразу нескольких зон транспортного средства:
- электрических цепей ДВС;
- капота, багажного отсека и дверей;
- рычага ручного тормоза;
- салона автомобиля.
За защиту цепей отвечает реле охранного устройства, но кроме того дополнительно защищена цепь зажигания — система реагирует на появление в замке зажигания напряжения. Что касается дверей, капота и багажника, то их охрану обеспечивают концевые выключатели, которые могут докупаться дополнительно. Благодаря срабатыванию штатного переключателя при опускании ручного тормоза — защищён и он. А за салон отвечает настраиваемый датчик удара.
- М21;
- М31.
Первый из них обеспечивает возможность управления системой со смартфона, благодаря чему расстояние перестаёт быть препятствием для настройки охранных функций. Что касается второго блока, то помимо мобильного управления устройством, он даёт возможность контролировать положение машины на основании данных от спутников GPS и ГЛОНАСС, а также вышек мобильной связи.
В целом же, функции Старлайн B9 традиционно делятся на противоугонные и сервисные. К первым относят:
- активирование тревожного режима на основании сигнала датчиков;
- оповещение автовладельца с помощью сигнала как сирен, так и на брелке;
- режим иммобилайзера на случай необходимости обездвижеть транспортное средство;
- двухэтапное отключение, которое можно запрограммировать;
- деактивация устройства на основании специального запрограммированного секретного кода;
- блокировка работы цепей мотора;
- сохранение в памяти условий срабатывания;
- беззвучная активация охранного режима
- программируемое беззвучное срабатывание сигнализации — сигналы тревоги подают фары и лампы на брелке.
Благодаря некоторым дополнительным функциям владелец транспортного средства может добиться усиленной защиты. А именно, с помощью:
- плавающего кода управления, который защищён от считывания код-грабберами;
- возвращения к последним перед отключением питания настройкам сразу же после восстановления его подачи;
- ограниченного количества последовательных срабатываний по сведениям от датчиков;
- отключения сигналов тревоги любого типа без деактивации самой противоугонной системы.
Что касается сервисных функций, то к главным из них относятся:
- возможность сохранения охранного режима при включённом моторе;
- управление системой без пульта;
- автоматическое возобновление охранного режима после случайного временного отключения;
- управление с большого расстояния не только датчиками, но дверными замками;
- возможность блокировать и разблокировать двери с помощью замка зажигания;
- возможность установить двухэтапное открытие дверей;
- наличие дополнительных каналов, дающих возможность управлять вспомогательным оборудованием;
- функция обнаружения транспортного средства на парковочной стоянке;
- защита кнопок на пультах от случайного нажатия;
- возможность настроить как турботаймер, так и автозапуск двигателя;
- индикация причин включения тревожного сигнала пиктограммами;
- наличие специальных звуковых сигналов для различных причин срабатывания;
- индикация неисправностей во время постановки на режим охраны.
Из функций дистанционного управления ДВС стоит выделить:
- его запуск и остановку от пульта управления;
- продление рабочего режима дистанционно;
- возможность настроить запуск по температуре или времени, а также по будильнику;
- контроль за работой мотора на основании сигналов датчика оборотов, также по сведениям о работе внутренней электросети;
- отключение стартера в автоматическом режиме;
- индикация состояния работы мотора на жк-дисплее брелка с помощью пиктограмм.
Благодаря столь разнообразным функциональным возможностям при разумной цене, сигнализация Старлайн В9 до сих пор не утратила признательность потребителей.
Экстренное включение охраны
- Нажмите на сервисную кнопку 3 раза.
- Включите зажигание. Последуют 3 звуковых сигнала.
- Проконтролируйте наличие двух коротких звуковых сигнала.
- Выключите зажигание.
- Покиньте салон автомобиля и закройте все двери.
Режим «Снято с охраны»
Выключение охраны осуществляется одним из способов:
- SMS-командой 10;
- командой 10 из голосового меню;
- из мобильного приложения StarLine;
- выключением штатной системы охраны (режим «Slave»);
- при обнаружении метки или касании сенсора ручки двери (режим «Свободные руки»);
- однократным нажатием на кнопку метки в режиме «В охране».
Успешное выключение охраны будет подтверждено 2 звуковыми сигналами и 2 световыми сигналами. Если во время охраны был активирован режим «Тревога», то последуют 3 звуковых сигнала и 3 световых сигнала.
Технические характеристики Старлайн В9
Востребованность этой защитной системы СтарЛайн объясняется ее возможностями. Кратко охарактеризуем технические возможности автосигнализацию StarLine B9:
- Сигнализация СтарЛайн использует частоту 433,92 МГц.
- Дальность действия брелока: с обратной связью, при передаче сигнала – 600 м; режим пейджера – 1 200 м; без обратной связи – 15 м.
- Автосигнализация сохраняет работоспособность при температурных перепадах от -40 до +85 C.
- Номинальные напряжения, когда сигнализация СтарЛайн стабильна – 9 – 18 В.
- Токи потребления StarLine B9 – 15 мА – 30 А.
- Пульты питаются от источников: имеющий обратную связь – 1,5 В; 3 В – при отсутствии.
Как установить?
Изучив инструкцию Старлайн А9, произвести монтаж противоугонного комплекса можно самостоятельно. Но для этого потребуется разобраться с картой, которая идет в комплекте.
Если при установке Старлайн А9 и во время подсоединения допускаются ошибки, охранная система будет работать некорректно, может произвольно отключаться, что снизит безопасность автомобиля.
Общая схема подключения сигнализации Старлайн А9.
Пошаговая инструкция
Процедуры производится отключение клемм от АКБ. Для этого гаечным ключом надо ослабить зажим на выходе батареи.
Монтаж микропроцессорного модуля, в котором расположена плата, производится в скрытом месте, оптимальнее всего его разместить под контрольным щитком. Это позволит обеспечить минимальную длину кабелей при подсоединении. Чтобы не допустить попадания влаги внутрь микропроцессорного модуля, его рекомендуется установить разъемом вниз. Необходимо качественно зафиксировать блок на ровной поверхности для исключения негативного воздействия вибраций. Крепить устройство нужно с помощью саморезов либо двухстороннего скотча.
Антенный блок устанавливается внутри салона на поверхности лобового стекла. Его надо разместить так, чтобы расстояние от устройства до металла на кузове составило не меньше 5 см. Это позволит предотвратить негативное воздействие помех, которые влияют на радиус действия коммуникатора.
Перед установкой антенны поверхность лобового стекла необходимо очистить и обезжирить. Поскольку внутри устройства располагается температурный контроллер, адаптер не рекомендуется размещать рядом с печкой или другими источниками тепла. Желательно, чтобы на него не воздействовали солнечные лучи. Иначе показания, которые выдает датчик температуры, будут отличаться от фактических.
Внешний контроллер устанавливается на силовом агрегате под капотом. Его фиксация осуществляется на корпусе блока цилиндров под один из имеющихся винтов М6
Важно обеспечить качественный контакт температурного датчика с корпусом ДВС.
Установка сирены производится в моторном отсеке. Место ее размещения должно находиться подальше от источников влаги и тепла
Устройство ставится рупором вниз, благодаря этому в нем не будет собираться вода. При монтаже надо удостовериться, что из-под днища нет доступа к сирене, а также проводникам, по которым она подключена.
Регулятор удара устанавливается в салоне машины. Его рекомендуется разместить в центральной части кузова, чтобы он мог эффективно определять воздействия на авто с любой стороны. При монтаже надо обеспечить беспрепятственный доступ к элементам регулировки контроллера.
Диодный индикатор фиксируется на видном месте на контрольном щитке. Прокладка кабелей осуществляется под приборной панелью.
Сервисная клавиша Валет монтируется в скрытом месте. Такого же принципа надо придерживаться при установке кнопки антиограбления. Но у потребителя должен быть прямой доступ к этим элементам в случае необходимости.
Монтаж кнопочных переключателей выполняется на двери багажного отсека и под капотом. Их надо установить так, чтобы при закрытых замках к устройствам не было доступа. После монтажа выполняется диагностика правильности их функционированья. Если при установке концевиков будут допущены ошибки, это приведет к ложным срабатываниям сигнализации.
Под облицовочным пластиком салона, в частности, под порогами, выполняется укладка всех проводов. Кабели должны идти от элементов сигнализации к микропроцессорному модулю и подключаться в соответствии со схемой.
Карта подсоединения основных элементов к разъему ЭБУ
О подключении автозапуска
Сразу оговоримся, что система Starline В9 может контролировать мотор по таходатчику, но процедура обучения холостым оборотам здесь не предусмотрена. Зато, можно быстро проверить правильность подключения контрольного провода. Но сигнализация должна быть правильно настроена: опции 11 из второй таблицы присваивают значение 4. Дальше будет рассмотрено, как выполнять проверку.
Контроль по тахометру
Если настраиваете сигналку Dialog, откройте инструкцию на странице 40. Там есть нужная нам последовательность:
Скриншот руководства по монтажу
Проверку правильности подключения выполняют так:
- Временно отключают желтый силовой провод от разъема с 6-ю контактами;
- Закрывают все двери;
- «Ручник» нужно отпустить;
- Мотор заводят «с ключа» – индикатор должен начать равномерно вспыхивать.
Та же последовательность есть в инструкции к сигналке TWAGE (стр. 57).
Обязательная процедура проверки
Снова откроем инструкцию и найдем в ней важное требование:

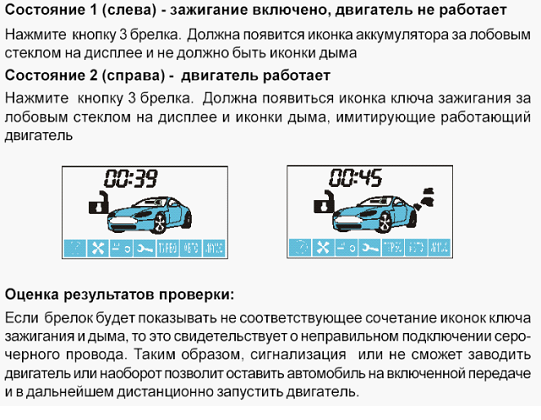

Проверка правильности монтажа с автозапуском
Если сигнализация была подключена с автозапуском, требуется выполнять обязательную проверку. Сама процедура состоит из шагов:
- Включают зажигание, нажимают кнопку 3 на главном брелоке – появляется иконка «Ключ»;
- Заводят двигатель;
- Нажав кнопку 3, как на шаге 1, можно видеть иконку «Дым».
Проводить такую проверку требует фирма Старлайн.
Допустим, изображение дыма присутствовало на шаге 1 или не появилось на шаге 3. Тогда об эксплуатации системы с использованием опции «автозапуск» не может быть и речи. Однако пользоваться опциями охраны в этом случае можно.
Запуск двигателя по температуре
Значения температуры, по которой производится запуск, выбраны одинаково для сигналок каждого из семейств.
Настраиваемые функции автозапуска
Таблица настроек скопирована из инструкции к сигналке Dialog. К шнуру 18 (оранжево-серый) можно подключить внешний температурный датчик. Но используя этот датчик, часто приходят к выводу, что система работает неправильно. Причина:
- Шнур 18, согласно инструкции, соединяют с клеммой выключателя капота;
- Когда капот закрыт, контрольный шнур будет получать потенциал «+12» через нить накаливания лампы, которая может присутствовать в штатной проводке.
В общем, если к штатному концевику подключена лампа подсветки, лучше установить дополнительный концевик. Он, кстати, должен быть в комплекте.
Схема соединений основного разъема
В штатной инструкции, прилагаемой к сигналке Starline C9, приводится следующая простая схема:
Распайка 18-контактного разъема
Ясно, что питание система получает через силовой разъем. Но подключить «массу» все-таки надо – черный провод соединяют с корпусом. Дальше, если говорить об автозапуске, нужно выполнить подключения:
- Розовый шнур управляет обходчиком, он замыкается на массу при срабатывании;
- Оранжево-фиолетовый провод соединяют с кнопкой ручника (вариант для МКП) либо с концевиком педали тормоза (АКП);
- Петлю выбора разрывают, если сигнализацию устанавливают на авто с МКП.
Но это – еще не все.
О подключении контрольных кабелей
Серо-черный шнур, согласно базовой инструкции, можно соединить с одной из клемм:
- Клемма должна замыкаться на «массу», как только мотор заводится (значение 3 функции 11);
- Клемма может получать потенциал «+12» (значение 2 функции 11);
- Шнур можно не подключать ни к чему;
- Лучший метод контроля – подключение к выходу таходатчика (значение 4).
В последнем варианте в разрыв провода устанавливают конденсатор (1 мкФ). А теперь перечислим сведения, не указанные ни в одной из инструкций:
- На оранжево-фиолетовом проводе отслеживается потенциал «массы». Так что, есть смысл установить дополнительный диод (см. схему);
- Оранжевый шнур, соединенный с термодатчиком, может получать плюсовой потенциал через штатные линии. Что недопустимо. Установите дополнительный концевик либо не используйте «внешний термодатчик», показанный на схеме выше.
Последний совет подходит для любых систем, а не только для Starline Twage C9. В комплектах Старлайн, кстати, выключатель капота присутствует всегда. Другое дело, что на некоторые авто его сложно устанавливать.
Доработанная схема контроля тормоза
Дополнение для машин с МКП
Рассмотрим, как нужно проводить подготовку к автозапуску:
- Ручной тормоз задействуют, затем изымают ключ из замка;
- Двигатель должен продолжать работать;
- В течение 30-ти секунд покидают салон и закрывают двери;
- Можно включить режим охраны, не дожидаясь остановки мотора (кнопка 1 на брелоке).
Всю процедуру выполняют в ходе эксплуатации – так задействуется «программная нейтраль».
Как включить программную нейтраль
Последнее нужно, чтобы разрешить автоматический запуск. Заметим, что сказанное имеет отношение только к машинам с МКП.
Допустим, на шаге 3 звук работы двигателя меняется. Он может и заглохнуть. Тогда выполняют следующее:
- При программировании функции 12 присваивают значение 2, 3 или 4;
- На шаге 1, проводя подготовку, нужно будет нажимать кнопку 2.
Нажатием кнопки брелока активируется поддержка зажигания.
Включение программной нейтрали вручную
Существует и другой режим, когда поддержка зажигания включается сразу, как только задействуется «ручник». Режим называется «полуавтоматическим», но в системе Starline C9 он не предусмотрен.
Активация ручного тормоза не ведет к включению поддержки зажигания. Но если тормоз не активировать, «программную нейтраль» нельзя будет задействовать в принципе.
Вариации серии А93
Если все заработает сразу — ищите неисправность шутка электриков.
При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.
Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.
Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.
Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.
Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.
Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.
Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции
Картинки на дисплее
Индикация команд и режимов высвечивается внизу экрана. Перечислить ее можно слева направо для общего представления о функциях устройства. Чтобы полноценно разобраться в назначении каждой из них, нужно тщательно изучить инструкцию.
Первая картинка, которая находится слева, соответствует режиму антиограбления. Если она есть на дисплее, эта команда включена. Далее находится функция дополнительного канала 3. Продвигаясь в правую сторону, можно увидеть режим автозапуска мотора по показателю температуры. Далее идет функция ежедневного автозапуска или включения двигателя по будильнику. За этой картинкой следует дистанционное включение или выключение мотора.
После этого следуют режимы бесшумной охраны. В этом случае звуковые сигналы подтверждения не срабатывают. Следующая картинка соответствует функции охраны со звуковым сигналом. За ней идет отключение на расстоянии датчика удара.
Еще немного правее находится картинка служебного режима Valet. За ней следует картинка индикации состояния систем автомобиля и салонных показателей температуры. Далее есть дополнительный канал 2. Завершает цепочку картинок дистанционное открытие багажника.
Кнопкой III нужно перемещать курсор по экрану. Когда будет выбран нужный режим, например, включение функции охраны или любой другой, движение прекращают. Кнопку III удерживают в течение 6 секунд. Сначала прозвучит два звуковых сигнала. Затем еще 3. Затем кнопку I нажимают для активации выбранной функции.
После такого программирования при коротком нажатии кнопки I будет включаться выбранный ранее режим. Чтобы задать для нее новую функцию, снова выполняют проведенную выше операцию.
Назначить функцию можно и для кнопки II. Нужно нажимать быстро кнопку III несколько раз. Курсор будет двигаться по часовой стрелке. Если остановиться на 1-2 секунды и продолжить движение, он станет перемещаться против часовой стрелки.
Перечисленные выше картинки будут выбираться одна за другой. Когда курсор дойдет до нужной программы, движение кнопкой III прекращают. Чтобы выполнить выбранную программу, пользователь нажимает кнопку II.
Функции сигнализации
Благодаря наличию системы Starline A9 автовладелец может не переживать относительно потенциального угона машины благодаря тому, что она контролирует несколько самых уязвимых зон последней.
Речь идёт о таких зонах, как:
- двигатель внутреннего сгорания;
- элементы кузова, которые можно открыть;
- ручной тормоз.
Первая из них защищена с помощью электроблокиратора, ограничивающего запуск. Вторую охраняют концевые выключатели, как дополнительные, так и штатные. Ну а несанкционированный допуск к третьей зоне ограничен специальной защитой, подключённой к штатному выключателю.
Для охраны перечисленных зон противоугонным устройством используется три степени защиты:
- дополнительно защищённый кодовый сигнал схемы управления, способный к динамическому изменению — это существенно снижает опасность его перехвата код-грабберами;
- способность системы запоминать последние настройки при отключении питания;
- возможность отключения звуковой сигнализации без снятия транспортного средства с охранного режима.
В целом же функции сигнальной системы мануал по настройке делит на защитные и сервисные. Среди первых выделяют:
- срабатывание тревожных сигналов в случае угрозы, если авто стоит на охранном режиме;
- подача тревожного оповещения на пульты управления;
- дистанционное включение панического режима;
- функция предотвращения ограбления активируемый как дистанционно, так и сервисной кнопкой Валет;
- функция иммобилизации;
- турботаймер;
- возможность заблокировать двигатель даже на случай демонтажа противоугонного устройства.
Что же касается сервисных функций, то их довольно много:
- mute — беззвучная охрана;
- возможность ставить машину на охрану даже с работающим мотором;
- функция беззвучного включения и выключения охранного режима;
- постановка на охрану без брелка;
- задержка включения охранной функции сигналки до того как погаснет свет в салоне;
- автоматическая активация охраны после случайного выключения системы;
- возможность самодиагностики при каждом включении или выключении сигнализации;
- дистанционное регулирование уровней работы датчика удара;
- дистанционное отпирание и запирание замков;
- управление главным замком через замок зажигания;
- двухимпульсное и двухшаговое отпирание дверных замков;
- функция комфорт;
- четыре дополнительных канала управления;
- дистанционное управление освещением в салоне;
- возможность поиска машины на стоянке;
- наличие сервисной кнопки Valet;
- «панический» режим;
- отключение охранного режима без брелка;
- индикаторы температуры салона;
- возможность следить за текущим временем;
- возможность дистанционно стирать из памяти старые брелки;
- дистанционное добавление новых пультов управления;
- дистанционное программирование сигналки;
- сброс настроек до заводских;
- энергосберегающий режим жк-дисплея брелка;
- дистанционный вызов авто.
Перечисленные возможности — не единственные, которым может похвастать Старлайн А9. Более подробно о них можно узнать из подробной инструкции от производителя.
Как пользоваться схемой
Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.
Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытность от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.
Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.
Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.
В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.
Датчик удара размещается вблизи центральной стойки.
Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.
Настройки GSM
| Текст SMS-команды | Значение команды | Телефон М1 | Телефон М2, М3, М4 | Гостевой телефон |
|---|---|---|---|---|
|
0000ХХХХ |
Запись нового GSM-пароля, где ХХХХ — новый пароль. |
|||
|
0000 ХХХХ |
||||
|
GSMPSWХХХХ |
||||
| GSMPSW ХХХ | ||||
|
0050XXXXYYYY |
Запись нового кода экстренного выключения охраны,
|
|||
| 0050 XXXX YYYY | ||||
| PINXXXXYYYY | ||||
| PIN XXXX YYYY | ||||
|
0001XYXXX |
Запись нового телефона М1,
Телефон владельца (М1) удалить нельзя. |
|||
| 0001 XY XXX | ||||
| M1XYXXX | ||||
| M1 XY XXX | ||||
|
0002XYXXX |
Запись нового телефона М2,
Если параметры XY и номер телефона не будет введены, то телефон М2 будет удален. |
|||
| 0002 XY XXX | ||||
| M2 XY XXX | ||||
| M2XYXXX | ||||
|
0003XYXXX |
Запись нового телефона М3,
Если параметры XY и номер телефона не будет введены, то телефон М3 будет удален. |
|||
| 0003 XY XXX | ||||
| M3XYXXX | ||||
| M3 XY XXX | ||||
|
0004XYXXX |
Запись нового телефона М4,
Если параметры XY и номер телефона не будет введены, то телефон М4 будет удален. |
|||
| 0004 XY XXX | ||||
| M4XYXXX | ||||
| M4 XY XXX | ||||
|
ZZZZ9900PINXYXXX |
Экстренная смена номера владельца M1:
Данную команду можно отправить с любого телефона. |
|||
| ZZZZ 9900 PIN XY ХХХ | ||||
| ZZZZЭМ1PINXYXXX | ||||
| ZZZZEM1PINXYXXX | ||||
|
009401 |
Включение всех команд управления для телефона М2, как для М1 | |||
| М2+ | ||||
|
009400 |
Выключение всех команд управления для телефона М2, как для М1 | |||
| М2- | ||||
|
009500 |
Включение управления комплексом с телефонов, не зарегистрированных в памяти | |||
| ГОСТЬ+ | ||||
| GUEST+ | ||||
|
009501 |
Выключение управления комплексом с телефонов, не зарегистрированных в памяти | |||
| ГОСТЬ- | ||||
| GUEST- | ||||
|
00961 |
Включение запроса пароля для М1 | |||
| M1PSW+ | ||||
|
00960 |
Выключение запроса пароля для М1 | |||
| M1PSW- | ||||
| APN? | Чтение APN активной SIM-карты | |||
| APN NAME LOGIN PSW |
Запись APN для доступа в Интернет активной SIM-карты,
Если не указывать ни одного параметра, то значение настройки будет удалено. |
|||
| 00520 | Выключение SMS-оповещения при переходе в роуминг | |||
| 00521 | Включение SMS-оповещения при переходе в роуминг | |||
| 00522 | Включения SMS-оповещения при переходе в роуминг с автоматическим отключения GPRS-соединения | |||
| 00523 | Включение GPRS в роуминге | |||
| 00524 | Выключение GPRS в роуминге | |||
|
0069Х |
Установка времени, в течение которого выполняется пересылка всех входящих SMS с незарегистрированных телефонов и USSD от оператора связи на телефон M1, где X — время работы режима пересылки в минутах (1 — 60 минут). |
|||
|
ПЕРЕСЫЛКА X |
||||
|
FORWARD X |
Комплектация
Автосигнализация Starline B9 состоит из нескольких устройств, составляющие противоугонную систему. Она состоит из:
- центрального процессора;
- двустороннего брелока с жидкокристаллическим дисплеем;
- второй брелок, который выполняет те же функции, что и первый, но у него отсутствует дисплей;
- модели связи, которые связывают между собой брелоки и остальную систему;
- кожаного чехла под брелок;
- электропроводки;
- датчика удара;
- датчика для замера температуры у двигателя;
- светодиода, который показывает состояние заряда устройства;
- инструкции к применению;
- гарантийного талона.
Стоит заметить, что производитель больше не занимается выпуском Starline B9, так как уже вышла более современная версия, A91. Однако, из-за того, что комплектация этих двух версий очень похожа, для ремонта первой версии могут быть использованы детали из A91.
