Обзор сигнализации starline a9

Ошибка OC7

С этой ошибкой StarLine при работе автозапуска приходится сталкиваться многим. Эта индикация означает, что сигнализация исчерпала все попытки запуска мотора, но он так и не завелся. На самом деле «шифр» OС7 (или, как иногда кажется, 007) – это попытка на сегментном экране показать надпись «ОСТановка». Причин же для возникновения ошибки может быть много.

Во-первых, может некорректно работать само определение работы двигателя. В этом случае Старлайн, выполнив подготовку к старту и прокрутив мотор стартером, запустит его, но, не определив факт запуска, автоматически отключит зажигание. В зависимости от того, как настроена сигнализация, это  связано с:

• Контроль по CAN. Некорректно работает сам модуль (необходима перепрошивка) – сигнализация не может считать с шины число оборотов двигателя.
• Контроль по тахосигналу: сигнализация либо не получает импульсы, либо на холостом ходу их амплитуда или длительность недостаточна, чтобы сигнализация «увидела» обороты. Эта проблема возникает, если аналоговый вход тахосигнала подключен к форсунке мотора. Часто на холостом ходу длительность впрыска так мала, что сигнализация неспособна зарегистрировать отдельные импульсы. При этом, стоит слегка поднять обороты, как распознавание работы двигателя  работает корректно. В этом случае стоит переподключить тахометрический вход сигнализации на управляющий провод катушек зажигания, либо изменить способ контроля за оборотами в настройках сигнализации.
• Контроль по работе генератора (вход подключен к контрольной лампе) – при неисправности реле-регулятора сигнализация не распознает запуск мотора.
• Контроль по напряжению. Недостаточно напряжение на выходе генератора при работе на холостом ходу, либо проблемы с подключением сигнализации. Например, если ее питание подключено через некачественную скрутку, то падение напряжения на ней будет ощутимым, и при запуске мотора сигнализация не зарегистрирует повышение напряжения питания выше порога, при котором мотор считается работающим.

Если Вы не знаете, как настроен контроль работы двигателя, проверьте это в меню настроек автозапуска. Как войти в меню на примере StarLine A93, мы уже писали ранее, для других сигнализаций сверьтесь с инструкцией.

Во-вторых, автозапуск может не сработать и из-за проблем с обходчиком штатного иммобилайзера. Если Вы используете современную автосигнализацию с бесключевым обходчиком, стоит обратиться к сертифицированным установщикам. В более старых моделях, где используется обычный обходчик, проверьте его работу и самостоятельно:

1. Извлеките обходчик, не отключая от него разъемы.
2. Достаньте из обходчика ключ или чип иммобилайзера, если при установке сигнализации чип из ключа извлекался.
3. Выполните штатно процедуру подготовки к автозапуску, откройте и закройте водительскую дверь, поставьте автомобиль на охрану.
4. Приложив извлеченный ключ или чип к личинке замка зажигания, подайте команду на автозапуск. Если мотор не запустился – то штатный иммобилайзер не распознает этот ключ, обратитесь к диагносту.

В противном случае, вооружившись светодиодным пробником, проверьте следующее:

1. Есть ли постоянное питание на красном проводе разъема обходчика?
2. Приходит ли импульс «массы» на черный провод при попытке автозапуска?

Если проблемы с управлением обходчиком не обнаружены, снимите облицовку рулевой колонки, проверьте крепление антенны обходчика к считывателю на замке зажигания.

Проблемы с запуском бывают и при исправном обходчике, если управление им настроено неправильно. Для надежности установите в настройках сигнализации постоянное включение обходчика во время работы сигнализации (см. статью о настройке автозапуска).

В-третьих, мотор может действительно не запускаться: если настроен контроль за оборотами не по CAN-шине или по тахометрическому сигналу, то прокрутка стартера происходит лишь в течение времени, заданного в настройках сигнализации. Зимой этого времени может не хватить.

Программирование брелоков

Полноценное использование всех опций противоугонного комплекса возможно только после прописки или прошивки коммуникатора.

Чтобы прошить новый девайс, сделайте следующее:

1. Не включайте зажигание или проверните ключ в положение Off, чтобы его выключить. Найдите место установки клавиши Валет, она обычно монтируется под центральной консолью и маскируется в один из жгутов с проводами. Если установкой сигнализации занимались не вы, обратитесь к специалистам. Кнопку надо нажимать семь раз.
2. Ключ в замке установите в положение On. Сирена воспроизведет несколько сигналов, это говорит о входе в режим прошивки. Теперь можно перепрошить или привязать новые коммуникаторы.
3. Кликните по первой и второй клавишам девайса. Если микропроцессорный модуль позволил выполнить прописку, будет воспроизведен один сигнал.
4. Эти же действия выполняются для привязки остальных девайсов. Если программируется сразу несколько устройств, приготовьте их заранее, чтобы временной промежуток между привязкой составил не более пяти секунд.
5. Установите ключ в замке в положение Off. Световые приборы машины моргнут пять раз, это говорит о выходе из режима привязки.

Если запись не удалась и процессор не воспринимает коды, отправляющиеся с брелка, это может быть обусловлено двумя причинами:

1. Противоугонный комплекс и прописывающийся коммуникатор несовместимы друг с другом. Помните, что пейджер от Старлайн В9 не сможет привязаться к сигнализации В9 Диалог и наоборот.
2. Брелок не прописывается, поскольку в нем используется разряженная батарейка. Решается проблема путем замены элемента питания в устройстве.

Леонид Акимцев рассказал о привязке новых коммуникаторов к микропроцессорному модулю Старлайн В9.

Основные функции сигнализации Starlina B9

Желающим применить сигнализацию, требуется предварительно ее изучить. Автосигнализация имеет 9 охраняемых зон. Starline B9 предотвращает запуск силовых агрегатов. Открывающиеся части машины, ручник оснащены кнопками. Датчиками ударов защищены: кузов; колеса; оконные проемы. Сигнализация СтарЛайн защищает зажигание от посторонних.

Автосигнализация СтарЛайн В9 защищена кодом, распознающим хозяина автотранспорта. В случае, когда неожиданно отключается питание, сигнализацией запоминается первоначальное состояние, в которое она возвращается с возобновлением подачи питания. У СтарЛайн В9 предусмотрены ограничения по числу тревожных циклов, передаваемых датчиками. В изделии выключаются тревожные сигналы, с сохранением охранного режима.

Автосигнализация оснащена опциями защиты и противоугона, обладает самодиагностикой. Рабочие режимы визиализируются на экране брелока.

Надежность данной модели СтарЛайн B9 обеспечивается опциями, позволяющими:

1. Охранять автотранспорт в бесшумном режиме, в том числе при работающем моторе. Управлять центральными замками с расстояния.
2. Автосигнализацией StarLine B9 программировать новые пульты, опции.
3. Выполнять автозапуск моторов, работающих на различном топливе, кроме газа. Сигнализацией СтарЛайн предусмотрены режимы запуска: температурный; временные.

В инструкции отражены опции СтарЛайн В9, в том числе: защиты; комфорта.

Защитные функции

К защитным функциям рассматриваемой модели относятся такие как:

1. В режиме иммобилизатора, автосигнализацией блокируются моторы, несмотря на то включены опции охраны или нет.
2. Включаются тревожные сигналы, когда срабатывают датчики режима охраны.
3. На брелок сигнализации подаются сигналы, извещающие о тревожной обстановке.
4. Блокировка ДВС настраивается двухшаговым программированием.
5. Экстренное отключение выполняется с использованием персонального кода.

Функции комфорта

Комфортность автосигнализации StarLine B9 заключается в автоматическом контроле состояния датчиков охраны. В сигнализации СтарЛайн B9 предусмотрена возможность индикации ее состояния. Неисправные зоны, с включением охранного режима также определяются индикацией. Автосигнализация оснащена опциями комфорта:

1. Бесшумным режимом охраны.
2. Режимом охраны при работающем двигателе.
3. Двухшаговым отпиранием замков дверей.
4. Применением опции «комфорт».
5. Четырьмя каналами управления.

В сигнализации используются опции, позволяющие почувствовать комфортность управления, эксплуатации. Подробно они расписаны в руководстве по эксплуатации.

Инструкция по эксплуатации

Инструкция по эксплуатации содержит описание компонентов, включенных в набор, и технических параметров оборудования. Перечислены охранные и дополнительные функции, поддерживаемые системой. Отдельный раздел посвящен особенностям управления охранным комплексом, приведены советы по настройке автоматического запуска и по программированию персонального кода, позволяющего отключить охрану без брелока.

Приведены схемы соединения центрального блока с электронными компонентами автомобиля (например, для совместной работы со штатным контроллером центрального замка). Приложенный график функционирования сигнализации при автоматическом пуске мотора позволяет определить параметры, соответствующие типу автомобиля.

Как настроить

Регулировка параметров охранного комплекса производится при помощи кнопки настройки и штатного пульта управления. Для входа в меню настройки требуется произвести 5-кратное нажатие на клавишу, а затем включить зажигание. После подачи 5 сигналов сиреной требуется выбрать раздел меню (нажатием на кнопку сервиса). Таблица программирования приведена в инструкции по эксплуатации. Центральный блок поддерживает функцию возврата параметров к заводским настройкам.

Настраивание автозапуска на автосигнализации Starline B9 Твейдж предусматривает установку программной нейтрали (только на машинах с ручной трансмиссией):

1. Остановить автомобиль на ровной площадке и поставить рукоятку управления коробкой в нейтральное положение.
2. Выключить зажигание или нажать на кнопку на брелоке (зависит от алгоритма настройки автоматического запуска в центральном блоке).
3. Вынуть ключ из замка, на дисплее пульта отобразятся иконки активного режима автозапуска, а силовой агрегат продолжит работать.
4. Выйти из салона автомобиля и закрыть дверцу. Мотор остановится, сигнализация перейдет в режим ожидания автоматического или дистанционного пуска.

Автозапуск по таймеру активируется нажатиями кнопок на брелоке, на дисплее отображается меню, позволяющее контролировать процесс программирования. После того, как владелец автомашины включит функцию автоматического пуска, на дисплее отобразится соответствующая иконка. Дополнительно подается мелодичный сигнал, а контрольная лампа работает сериями по 2 вспышки.

Автозапуск по температуре предварительно программируется через меню головного блока. Пользователь устанавливает порог температуры, при достижении которого производится запуск мотора. Для активации режима используется брелок, на дисплее отображается пиктограмма. Установленное по умолчанию время работы продлевается при помощи пульта управления (на период до 30 минут).

Описание функций

Автолюбители останавливают свой выбор на Starline B9 из-за её способности обеспечить достаточный уровень защиты сразу нескольких зон транспортного средства:

• электрических цепей ДВС;
• капота, багажного отсека и дверей;
• рычага ручного тормоза;
• салона автомобиля.

За защиту цепей отвечает реле охранного устройства, но кроме того дополнительно защищена цепь зажигания — система реагирует на появление в замке зажигания напряжения. Что касается дверей, капота и багажника, то их охрану обеспечивают концевые выключатели, которые могут докупаться дополнительно. Благодаря срабатыванию штатного переключателя при опускании ручного тормоза — защищён и он. А за салон отвечает настраиваемый датчик удара.

1. М21;
2. М31.

Первый из них обеспечивает возможность управления системой со смартфона, благодаря чему расстояние перестаёт быть препятствием для настройки охранных функций. Что касается второго блока, то помимо мобильного управления устройством, он даёт возможность контролировать положение машины на основании данных от спутников GPS и ГЛОНАСС, а также вышек мобильной связи.

В целом же, функции Старлайн B9 традиционно делятся на противоугонные и сервисные. К первым относят:

• активирование тревожного режима на основании сигнала датчиков;
• оповещение автовладельца с помощью сигнала как сирен, так и на брелке;
• режим иммобилайзера на случай необходимости обездвижеть транспортное средство;
• двухэтапное отключение, которое можно запрограммировать;
• деактивация устройства на основании специального запрограммированного секретного кода;
• блокировка работы цепей мотора;
• сохранение в памяти условий срабатывания;
• беззвучная активация охранного режима
• программируемое беззвучное срабатывание сигнализации — сигналы тревоги подают фары и лампы на брелке.

Благодаря некоторым дополнительным функциям владелец транспортного средства может добиться усиленной защиты. А именно, с помощью:

• плавающего кода управления, который защищён от считывания код-грабберами;
• возвращения к последним перед отключением питания настройкам сразу же после восстановления его подачи;
• ограниченного количества последовательных срабатываний по сведениям от датчиков;
• отключения сигналов тревоги любого типа без деактивации самой противоугонной системы.

Что касается сервисных функций, то к главным из них относятся:

• возможность сохранения охранного режима при включённом моторе;
• управление системой без пульта;
• автоматическое возобновление охранного режима после случайного временного отключения;
• управление с большого расстояния не только датчиками, но дверными замками;
• возможность блокировать и разблокировать двери с помощью замка зажигания;
• возможность установить двухэтапное открытие дверей;
• наличие дополнительных каналов, дающих возможность управлять вспомогательным оборудованием;
• функция обнаружения транспортного средства на парковочной стоянке;
• защита кнопок на пультах от случайного нажатия;
• возможность настроить как турботаймер, так и автозапуск двигателя;
• индикация причин включения тревожного сигнала пиктограммами;
• наличие специальных звуковых сигналов для различных причин срабатывания;
• индикация неисправностей во время постановки на режим охраны.

Из функций дистанционного управления ДВС стоит выделить:

• его запуск и остановку от пульта управления;
• продление рабочего режима дистанционно;
• возможность настроить запуск по температуре или времени, а также по будильнику;
• контроль за работой мотора на основании сигналов датчика оборотов, также по сведениям о работе внутренней электросети;
• отключение стартера в автоматическом режиме;
• индикация состояния работы мотора на жк-дисплее брелка с помощью пиктограмм.

Благодаря столь разнообразным функциональным возможностям при разумной цене, сигнализация Старлайн В9 до сих пор не утратила признательность потребителей.

Картинки на дисплее

Индикация команд и режимов высвечивается внизу экрана. Перечислить ее можно слева направо для общего представления о функциях устройства. Чтобы полноценно разобраться в назначении каждой из них, нужно тщательно изучить инструкцию.

Первая картинка, которая находится слева, соответствует режиму антиограбления. Если она есть на дисплее, эта команда включена. Далее находится функция дополнительного канала 3. Продвигаясь в правую сторону, можно увидеть режим автозапуска мотора по показателю температуры. Далее идет функция ежедневного автозапуска или включения двигателя по будильнику. За этой картинкой следует дистанционное включение или выключение мотора.

После этого следуют режимы бесшумной охраны. В этом случае звуковые сигналы подтверждения не срабатывают. Следующая картинка соответствует функции охраны со звуковым сигналом. За ней идет отключение на расстоянии датчика удара.

Еще немного правее находится картинка служебного режима Valet. За ней следует картинка индикации состояния систем автомобиля и салонных показателей температуры. Далее есть дополнительный канал 2. Завершает цепочку картинок дистанционное открытие багажника.

Кнопкой III нужно перемещать курсор по экрану. Когда будет выбран нужный режим, например, включение функции охраны или любой другой, движение прекращают. Кнопку III удерживают в течение 6 секунд. Сначала прозвучит два звуковых сигнала. Затем еще 3. Затем кнопку I нажимают для активации выбранной функции.

После такого программирования при коротком нажатии кнопки I будет включаться выбранный ранее режим. Чтобы задать для нее новую функцию, снова выполняют проведенную выше операцию.

Назначить функцию можно и для кнопки II. Нужно нажимать быстро кнопку III несколько раз. Курсор будет двигаться по часовой стрелке. Если остановиться на 1-2 секунды и продолжить движение, он станет перемещаться против часовой стрелки.

Перечисленные выше картинки будут выбираться одна за другой. Когда курсор дойдет до нужной программы, движение кнопкой III прекращают. Чтобы выполнить выбранную программу, пользователь нажимает кнопку II.

Что представляет собой эта система

Автосигнализация Starline b9 представляет собой современную охранную систему с несколькими брелоками в наборе. Один представляет собой своеобразный пейджер с небольшим жидкокристаллическим экраном, а второй создан в виде пульта дистанционного управления. Естественно, в такой системе охраны предусмотрена возможность автоматического запуска мотора. Также сигнализация оснащена интегрированным датчиком, фиксирующим температурный режим.

Почти в любой охранной системе предусмотрен режим Valet. Однако неоспоримым преимуществом такой модели считается то, что на пейджере с жидкокристаллическим экраном предусмотрена функция оповещения, работающая в режиме вибрации. Радиус действия такого пейджера равняется примерно 1200 м, а брелок, используемый в качестве пульта управления, работает на расстоянии до 600 м.

Кроме того, в автомобильной сигнализации Starline b9 предусмотрен система принудительного контроля области приема передатчика, а активация режима охраны или его выключение выполняется посредством нажатия разных кнопок. Разработчикам удалось включить в перечень предоставляемых возможностей технологию передачи тревожного сигнала исключительно на пейджер. Также следует упомянуть функцию пассивного иммобилайзера, необходимость которого очевидна в современном мире.

Особенности сигнализации Starline b9

Рассмотрим достоинства и недостатки системы автомобильной охраны В9.

Достоинства	Недостатки
Обратная связь. Брелок сигнализации подает звуковые и световые сигналы, давая знать водителю о срабатывании системы.	Небольшой радиус сигнала. Несмотря на заявленные производителем параметры в 600 и 1200 метров, на практике дальность существенно ниже. Это связано с наличием преград и помех на пути сигнала.
Автозапуск. Эта функция значительно повышает комфорт в использовании автомобиля, так как позволяет прогреть двигатель и салон перед поездкой.	Недолговечность кнопок брелока. После нескольких лет работы в большинстве случаев кнопки брелока начинают проваливаться и требуют ремонта.
Эффективная защита. Сигнал, который передатчик посылает на пульт, постоянно меняется и требует от брелока определенного отклика. Такая система исключает применение код-грабберов для подбора шифра.	Отсутствие подключения по CAN-шине. Современные автомобили оборудованы цифровыми шинами, для подключения к которым необходим специальный модуль.
Простота монтажа и управления. Пользоваться сигнализацией Старлайн b9 легко и удобно. Она имеет понятное меню на русском зыке. При наличии навыков работы с автомобильным электрооборудованием, установить систему можно своими руками.	Отсутствие GPS-GSM сигнала. Управление с мобильного телефона и возможность отслеживать состояние автомобиля на сайте является преимуществом более новых моделей. Эту функцию можно подключить дополнительно посредством монтирования в систему модуля StarLineSpace.

Ошибка U9N/L9N

Подобная ошибка на экране указывает на проблемы со связью: соединение с брелоком в диалоговом режиме прошло с ошибками. В этом случае сигнализация встанет на охрану, но подаст такой сигнал на экране.

Что в этом случае нужно проверять? В первую очередь подключение шлейфа, соединяющего антенный модуль с центральным блоком: нет ли переломов, затертой изоляции. Шлейф антенного модуля не должен пролегать вдоль силовой проводки или шлейфов других внешних датчиков (на старых сигнализациях, где датчик удара/наклона не был встроен в антенный модуль). Осмотрите контакты разъемов, попробуйте переложить шлейф по-новому. Часто эта причина приводит к тому, что не открываются/не закрываются двери с брелка сигнализации.

Возможно появление проблем со связью и при некорректном подключении питания к сигнализации. Как говорят автоэлектрики, вся электрика – это наука о массах. Если «масса» или питание подключены через окислившиеся скрутки или клеммы, окислилась колодка с предохранителем питания сигнализации, в момент передачи сигнала (когда энергопотребление сигнализации максимально), в местах окисления возникают просадки напряжения, способные привести к сбоям в работе модуля передатчика. Заодно проверьте и клеммы аккумулятора, особенно, если индикация ошибки возникает при самой попытке автозапуска (скачки напряжения в сети при работе стартера).

Технические характеристики A9

Модель автомобильной сигналки Starline Twage имеет характеристики:

• рабочая частота радиопередатчика — 433,92 МГц;
• радиус подачи сигналов коммуникативным брелком (с дисплеем) — 600 м;
• радиус приема пейджером сигналов, подаваемых головным блоком — 1200 м;
• дистанция действия вспомогательного пульта управления — не более 15 м;
• тип конструкции сенсора удара — пьезоэлектрический элемент;
• допустимая температура работы головного блока — от минус 40 ºС до плюс 85 ºС;
• напряжение на клеммах питания — не выше 18 В и не ниже 9 В;
• ток, забираемый сигнализацией в дежурном режиме — 0,25 мА.

Заявленные расстояния подачи и приема сигналов достигаются только на открытом пространстве. В городской застройке и при наличии помех дистанция приема сокращается в несколько раз.

Конструкция монтажных плат головного блока Твейдж А9 допускает значения рабочего тока, указанные в таблице.

Назначение цепи	Номинальное значение тока, А
Подача сигналов на сирену	2,0
Работа внешней световой сигнализации (дублирована)	7,5 (каждая)
Управление работой замков дверей пассажирского салона	15,0
Система зажигания	40,0
Дополнительное оснащение АСС	40,0
Запуск двигателя стартером	40,0
Контроллер системы управления двигателем	40,0
Дополнительные функции комплекса	0,3

Рекомендации

Система сигнализации предназначена для установки на автомобиль с бортовым напряжением 12 В. Предпочтительнее всего, центральный блок устанавливать в недоступном месте. Обычно размещают под приборной панелью, меньшая длина кабелей и соответствующая их прокладка.

Антенну с модулем передатчика на лобовое стекло. Это обеспечит максимальный радиус действия передатчиков. В этом же модуле расположен салонный измеритель температуры, так что следует учитывать расположение модуля.  При этом желательно избегать нагревания от автомобильной печки, прямых солнечных лучей и прочих источников тепла.

Сервисная кнопка Valet должна быть установлена в скрытном, но доступном месте. Она может потребоваться в экстренных случаях, поэтому желательно не располагать ее в местах, куда нет быстрого доступа. При подаче автомобиля на СТО в ремонт рекомендуется включать режима Valet. В этом случае часть функций сигнализации отключена, поэтому передавать ремонтникам брелоки охранной системы нет необходимости.

Технические характеристики

Для питания основного брелока используются батареи типа ААА. При этом второй брелок питается от батареи типа CR2032. Такая разница связана с отсутствием дисплея на дополнительном брелоке.

При этом первый имеет максимальный радиус действия – 600 метров, а дополнительный – 1200 метров. Однако эта цифра может сильно меняться в зависимости от условий эксплуатации.

То есть, если автомобиль стоит на подземной парковке, а водитель на поверхности, то сигнал брелока, скорее всего, не сможет пробиться к передатчику.

Использование сигналки Starline B9 Dialog на территории Российской Федерации разрешено, так как она полностью соответствует нормативным документам.

Служить сигнализация будет около пяти лет. Это при условии, что при эксплуатации водитель будет следовать всем пунктам, указанным в инструкции.

Комплект поставки

В комплект поставки охранной сигнализации входит:

• полный комплект для установки, включая центральный блок управления, антенна с модулем приемопередатчика, кнопкой вызова водителя и температурным датчиком для салона, комплектом кабелей;
• датчик удара двухуровневый, различает слабые и сильные удары, при этом сигнализация реагирует короткой серией звуковых сигналов или включает полную тревогу;
• температурный датчик для двигателя;
• дистанционные пульты управления:

1) С жидкокристаллическим дисплеем и обратной связью.

2) Без обратной связи, трехкнопочный брелок без дисплея.

• светодиод, устанавливаемый в автомобиль, индицирует режимы работы;
• выносной аварийный выключатель – это кнопка, установить которую в автомобиль следует так, чтобы была обеспечена достаточная скрытность ее нахождения и удобство пользования;
• полная документация по установке и управлению.

Инструкция подключения

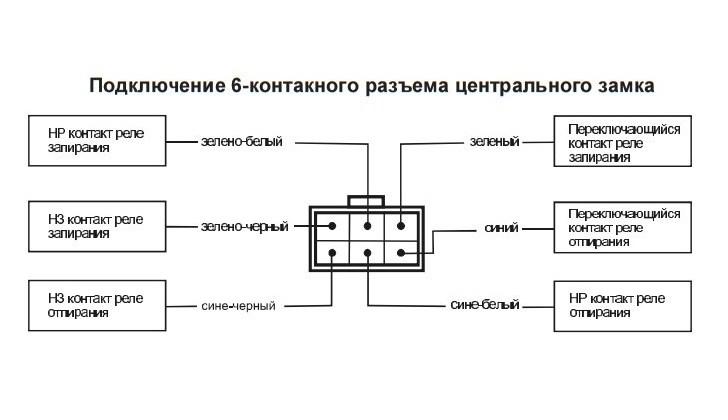

Все кабели сигнализации Старлайн Б9 подключаются в определенном порядке через специальные разъемы. Есть 6-ти контактный силовой разъем, где провода расположены следующим образом:

Красный – основной плюс, который подключается к аккумуляторной батарее (+12В);

Синий – отвечает за подключение дополнительного оборудования. Коннектится к клемме АСС на замке зажигания;

Желтый – подключение к клемме номер 15;

Зеленый – выход на выключение зажигания. Необходимо для программирования функций;

Черно-желтый (толстый) – подключение стартера. Необходимо для автоматического запуска мотора;

Черно-желтый (тонкий) – плюсовой кабель, который подключается к клемме 50/1. Также необходим для автоматического запуска двигателя, но со коннектится со стороны замка зажигания. Защищает стартер от случайного пуска при рабочем моторе, а также его блокировку в режиме охраны.

Вторым основным разъемом является 18-контактная фишка, куда приходит масса разноцветных проводов. Ниже описаны их свойства.

Петля с черным кабелем – используется в зависимости от типа КПП. Если на авто механическая коробка, то эта петля разрезается, если КПП автоматическая – то остается нетронутой.

Зелено-черный – подключение к габаритным огням и поворотникам.

Зелено-желтый – повторное подключение к лампам габарита и указателям поворота. Выдерживает максимальную силу тока не более 7,5 А.

Серый – подключение рупора сирены (максимальный показатель силы тока – 2А);

Сине-черный – подсоединение кнопочных выключателей дверей. Должны замыкаться на кузов в положении дверей «открыто».

Сине-красный – положительный провод от кнопочных выключателей дверей, тоже замыкающий на кузов в положении «открыто».

Оранжево-белый – провод к концевику багажника, который замыкается на корпус при его открытии.

Желто-черный – отрицательный провод от канала №1. Дополнительно используется для управления соленоидом багажника.

Желто-красный – еще один отрицательный провод для канала №2. Может быть запрограммирован для функционирования 2-х шаговой системы блокировки дверей (максимальная сила тока – 300 мА).

Желто-белый – отрицательный кабель для третьего канала. Необходим для подключения дополнительного оборудования.

Синий – минусовой провод четвертого канала. Отвечает за управление внутрисалонным освещением, а также электрическими стеклоподъемниками.

Черно-белый – минусовой выход состояния охранной системы. Необходим для корректного управления функциями турботаймера, иммобилайзера, активизации дополнительных режимов (антиограбления) и автозапуска.

Черно-красный – отрицательный кабель для блокировки мотора через реле управления НР или Н3. Предельно допустимое значение силы тока – 300 мА.

Серо-черный – провод для контроля за работой двигателя. Необходим для отключения стартера и исключения возможности его работы при включенном двигателе. Может подключаться к разъему тахометра или выходу генератора. В первом случае запущенный двигатель распознается за счет показателя оборотов, а во втором – за счет напряжения генератора. Можно не подключать и изолировать этот провод, но в этом случае время работы стартера будет фиксировано (согласно программным настройкам).

Оранжево-фиолетовый – минусовой провод для контроля за поднятым ручником и нажатой педалью сцепления

Важно подключить его, в противном случае отсутствие сигнала может вызвать ложное срабатывание сигнализации, а если двигатель запущен дистанционно или через параметры автозапуска – то его самопроизвольную остановку

Инструкция по установке

Если система Starline A9 будет установлена неправильно, возможна некорректная работа противоугонной сигнализации. Чтобы предупредить это, следует обращаться в сервисный центр или выполнять монтаж самостоятельно по инструкции. Производители рекомендуют придерживаться нескольких правил.

Устанавливать систему следует на транспортные средства с напряжением в электрической схеме 12 В

Подключение отрицательных полюсов производится к панели кузова.
Начинать установку следует только после отсоединения клемм батареи.
Важно ознакомиться с рекомендациями о работе штатного радио и подушек безопасности. Объясняется это возможностью кодировки прибора.
Если необходимо увеличить проводку, то дополнительный проводник должен иметь то же сечение и материал, что и основной.
Соединять провода нужно с помощью паяния

После этого данный отрезок провода обматывают изолентой или же используют термоусадочную трубку.

Что понадобится

Для проведения монтажных работ по инструкции Twage A9 необходимо подготовить следующие инструменты и материалы:

• инструкция, которая идет в комплектации с системой;
• болты М6;
• несколько подходящих размеров стяжек или саморезов;
• лопатки пластиковые;
• набор торцевых головок или гаечных ключей;
• дрель (для работы понадобится несколько сверл по металлу);
• протяжка (она необходима для прокладывания и подключения кабеля в салоне);
• клещи (их используют для удаления изоляции при удлинении кабеля);
• материалы для изоляции кабеля.

Схемы подключения

Если необходимо подключить 6-контактный разъем центрального замка, используется следующая схема подключения.

• Провод красного цвета на плюс 12 В (подключается к клемме аккумулятора “+”).
• Кабель с обмоткой желтого цвета — выход IGN1, он нужен для поддержания зажигания.
• Кабель синего цвета при распиновке крепится к замку зажигания АСС.
• Зеленый провод остается свободным.
• Желто-черный кабель большего сечения нужно включить на стартер.
• Черно-белый. Необходим в случае блокировки стартера.

Пошаговые действия

Действия по монтажу пошагово описаны в инструкции по установке.

В первую очередь необходимо отключить клеммы АКБ.
Процессорный блок сигнализации Старлайн А9 устанавливают в скрытую полость авто

Важно выбрать место, которое защищено от попадания влаги. Чаще всего монтаж проводят в панель приборов на некотором удалении от климатического оборудования

Блок можно закрепить с помощью двухстороннего скотча, стяжек или саморезов (в штатные отверстия).
Антенный блок крепится на лобовое стекло. При этом от устройства до металла должно быть расстояние более 5 см (в противном случае возможны помехи).
Антенну устанавливают на очищенное и обезжиренное лобовое стекло. Прибор должен крепиться вдали от климатической техники и прямых солнечных лучей.
Внешний контроллер нужно установить под капотом на корпус блока цилиндров.
В моторном отсеке вдали от повышенной влажности и тепла крепят сирену. При этом рупор должен быть направлен вниз, что предотвратит скопление воды.
Регулятор удара размещают в салоне (лучше в центральной части). В этом случае прибор может с одинаковой точностью определить воздействие на автомобиль с любой стороны.
Индикатор диодный ставят на контрольном щитке. Кабели в данном случае прячут под приборной панелью.
Кнопка антиограбления и Валет должны быть расположены поблизости от водителя, но иметь скрытое расположение.
Кнопочные переключатели советуют расположить под капотом и на дверях багажного отделения.
Кабели укладывают под автомобильной обшивкой.

Технические характеристики Старлайн В9

Востребованность этой защитной системы СтарЛайн объясняется ее возможностями. Кратко охарактеризуем технические возможности автосигнализацию StarLine B9:

• Сигнализация СтарЛайн использует частоту 433,92 МГц.
• Дальность действия брелока: с обратной связью, при передаче сигнала – 600 м; режим пейджера – 1 200 м; без обратной связи – 15 м.
•  Автосигнализация сохраняет работоспособность при температурных перепадах от -40 до +85 C.
• Номинальные напряжения, когда сигнализация СтарЛайн стабильна – 9 – 18 В.
• Токи потребления StarLine B9 – 15 мА – 30 А.
•  Пульты питаются от источников: имеющий обратную связь – 1,5 В; 3 В – при отсутствии.

Заключение

С течением времени StarLine стали использовать все большую унификацию. Если у сигнализаций Twage можно было различить по брелоку даже сигнализации одной серии, то теперь отличить ту же А94 от А92 по виду брелка не получится – а ведь это не просто разные, а абсолютно разные сигнализации.

Повезет, если на брелке сохранится заводская наклейка – в ее шифре увидите и наименование модели сигнализации, этот код дублирует тот, что наносится на коробку и центральный блок. Например, на брелоке Е90 указан код наподобие:

Если же наклейка затерта, то различить модели с одинаковыми брелоками можно по прочим элементам комплектации. Здесь самый надежный способ – это попытаться войти с основного брелока в меню настройки датчика удара, как мы уже писали ранее. Так как до четвертого поколения использовался внешний датчик, настраиваемый отверткой, то на сигнализации А92 у Вас войти в меню не получится. Если же меню станет доступно – то у Вас в руках брелок от А94.

Ещё кое-что полезное для Вас:

Охранная система Starline TWAGE A9 – надежная сигнализация с автозапуском. На ее базе была создана следующая модель, TWAGE B9, которая наделена более значительным набором опций. Кстати, сигналку B9 фирма Стар Лайн выпускала в двух версиях: в синем пластике и в черном. Совместимыми у них являются антенный модуль, а также дополнительный пульт. Дальше появилось семейство Starline Dialog, и модель A9 трансформировалась в A91. Все три указанных модели наделены автозапуском и все они сняты с производства. Каждую из них, притом, научились подделывать.
