Стартер автомобиля: что это такое, устройство, как работает, назначение, виды, ремонт, фото и видео

Основные неисправности

Разобравшись в том, что такое стартер в автомобиле, можно понять его основные неисправности. Для этой детали не характерна внезапная поломка. Как правило, дефекты накапливаются и в итоге приводят к внезапной остановке автомобиля, иногда он просто отказывается запускаться.

Чаще всего встречаются следующие неисправности:

1. Стартер автомобиля не запускается. Самая распространенная проблема. Причин этом может быть несколько. Если стартер дешевый и внутри вместо подшипников расположены втулки, вероятно они стерлись и появились зазоры. Кроме этого может лопнуть обмотка. Диагностика этого дефекта требует тщательного осмотра всех узлов.
2. Коленчатый вал медленно крутится. Вероятно, причина даже не в самом стартере, а в масле. Дефект должен исчезать через 2 минуты, после разогрева смазки. Кроме этого, если модель безредукторная, то проблема может быть в аккумуляторе.
3. Якорь не заставляет вал вращаться. Система пуска двигателя может не реагировать, если якорь буксируется муфтой. Еще часто можно наблюдать мусор на резьбе вала.
4. Скрежет. При частом использовании автомобиля, на маховике могут образовываться задиры. Они появляются при внезапном проскальзывании вала. В некоторых случаях причиной может служить отстранённое замыкание или ослабление приводной пружины.
5. Излишне длительная работа стартера. Наиболее вероятная причина – засорение или сбой замка зажигания. Часто встречается нарушение контактной группы или повреждения обмотки.

Проблема запуска автомобиля могут быть связаны также с:

1. Износом щеточной группы и пластин. Эти детали относятся к расходному материалу, поэтому изнашиваются быстрее всего.
2. Нарушением обмотки. При повышенных температурах или износе, на обмотке может прогореть лак, что приведет к замыканию. В этом случае, запуск двигателя вообще невозможен.
3. Износ подшипников или втулок. Для этого дефекта характерен стук из стартера, из-за образованных люфтов.

Устройство стартера автомобиля

На рисунке 1, в начале статьи, обозначены основные элементы стартера.

Любой автомобильный стартер, являющийся по сути своей электрическим двигателем, состоит из довольно большого количества конструктивных элементов (от четырех до шести десятков), входящих в его основные узлы:

• Собственно электродвигатель.
• Обгонную муфту, или бендикс (последнее название, являющееся фамилией изобретателя, наиболее распространено в среде автолюбителей).
• Втягивающее, или тяговое реле (далее по тексту ВР).

Понимание устройства стартера, как агрегата, лежит в плоскости знания функционального назначения каждого из узлов, степени его приоритетности, эксплуатационных возможностях и т.д.

Электрический двигатель, являющийся основным узлом, функционально предназначен для передачи вращающего момента со своего вала на коленчатый вал силовой установки.

Другие два узла – вспомогательные, и их функциональное предназначение заключается:

ВР:

— продольное перемещение обгонной муфты, обеспечивающее в свою очередь перемещение ее рабочей шестерни, вызываемое движением якоря реле;

— замыкание контактов электрического двигателя в момент зацепления зубьев венца маховика с зубьями рабочей шестерни;

Бендикс. Обеспечение надежного соединения вала электродвигателя с венцом маховика.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

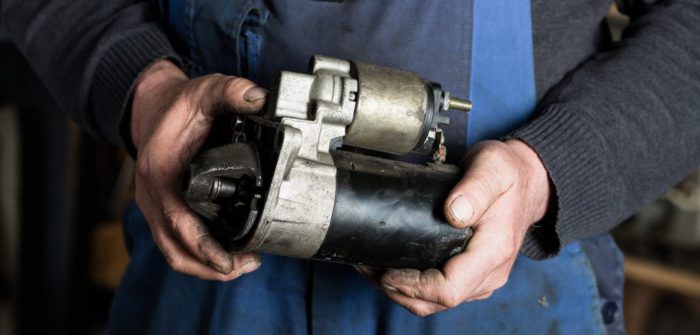

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

А какие бывают проблемы

Теперь стоит поговорить про неисправности, которые встречаются при эксплуатации автомобильных стартеров. Хотя мы говорим об автомобильных стартерах, следует понимать, что они есть даже у бензопилы. Не так давно узнал об этом сам, когда просматривал видео о ремонте этого инструмента.

Неисправности бывают действительно разными. Но, в зависимости от причин, их можно разделить на электрические и механические.

Если проблема с электрикой, следует проверить:

Стартер может крутить мотор, но делать это медленно, либо вообще не функционировать. Попробуйте проверить электроцепь. Сделать это не так сложно, если работать аккуратно.

Для проверки электроцепи нужно:

• убедиться, что батарея машины хорошо заряжена;
• проверить крепление контактов массы;
• посмотреть на целостность и качество контакта проводка от нашего втягивающего;
• убедиться в отсутствии повреждений и нарушения контакта на проводе, идущем от АКБ до стартера;
• удостовериться, что контактная группа самого замка работает хорошо.

Ничего особо сложного тут нет. Потому вы легко должны справиться своими руками. Но если не уверены, лучше обратиться в автосервис.

Что же касается механических проблем, то о них говорит работающий стартер, при котором не запускается мотор, либо не совершает вращения коленчатый вал.

Здесь следует проверить:

• Муфту. Она пробуксовывает, а потому не может выполнить свою функцию;
• Буферную пружинку;
• Венец стартерного маховика. Точнее его зубцы. На такую проблему указывает скрежет, возникающий при запуске;
• Кольца муфты. Эти элементы порой изнашиваются раньше времени, а потому нарушается работа всей системы;
• рычаг от обгонной муфты.

Наличие нехарактерного шума должно стать поводом заглянуть в стартер через подкапотное пространство или с помощью ямы.

Шум обычно возникает по причине:

• износа стартерных подшипников;
• износа шеек, имеющихся на валу якоря;
• повреждений зубьев;
• ослабленных крепежных болтов вашего стартера;
• ослабленного крепления полюса.

Бывает и иная ситуация, когда стартер сделал свое дело, но не останавливается, а продолжает крутить даже после пуска автомобильного мотора. Здесь наверняка заели рычажки, слиплись закисшие контакты на стартерном реле, тяговое заело, либо пружинка выключателя серьезно износилась.

Стартер является довольно серьезной штукой, к проблемам которой следует подходить очень внимательно. Любые симптомы неисправностей говорят вам о необходимости оперативно проверить устройство и принять соответствующие меры.

Watch this video on YouTube

Всем спасибо! Подписывайтесь, оставляйте комментарии и рассказывайте о нас своим друзьям!

Возможные неисправности

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Проверка работоспособности стартера выполняется поэтапно

Проверка стартера вцелом

На первоначальном этапе происходит демонтаж устройства и его фиксация в тисках. Следует убедиться в том, что устройство надежно закреплено в тисках, но в то же время не сильно придавлено. Далее замыкаются контактные болты с помощью обрезки провода или любым взятым металлическим предметом. Если стартер функционирует, он придет в движение. Это означает, что причина поломки заключается, скорее всего, в неисправности тягового реле.

Проверка стартера с помощью аккумулятора

Проверка втягивающего реле

Проверка втягивающего реле стартера происходит следующим образом: с одной стороны используется реле на корпусе стартера и положительный вывод аккумулятора, а с другой – корпус стартера с отрицательной клеммой. Если причина не в реле, то якорь моментально выдвинет шестеренку наружу, произведя характерный щелчок.

Проверка втягивающего реле с помощью аккумулятора

Проверка якоря и щеток

Если первые два этапа не помогли выявить причину неисправности, следует проверить якорь стартера. Для этого нужно подать напряжение 12 Вольт напрямую на стартер, минуя втягивающее реле. Этим способом мы не сможем точно выяснить, что неисправно — обмотки якоря или щетки. Но при разборке стартера визуально можно легко диагностировать причину поломки, плюс можно будет прибегнуть к помощи мультиметра.

Проверка якоря и щеток аккумулятором

Проверка бендикса

Проверка бендикса на работоспособность также осуществляется без особых проблем. Понадобится мягкая прокладка, препятствующая повреждению компонента. С ее помощью бендикс помещается в тиски. Муфта данного элемента стартера должна поворачиваться только в одну сторону. Если вращение происходит в обе стороны, причина поломки устройства заключается как раз в неисправности муфты, которую следует незамедлительно заменить.

При точном соблюдении вышеизложенных рекомендаций проверку стартера можно осуществить быстро и без особых трудностей.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

• разрушения материалов в результате их усталости и потери прочности;
• сгорания обмотки стартера либо реле;
• выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

Главная →

Устройство → Электрическая система → Стартер →

Устройство стартера

Большинство стартеров автомобилей — и легковых, и грузовых, и отечественного производства, и зарубежного — имеют примерно одинаковое устройство.

Основу стартера составляет электродвигатель постоянного тока, который, собственно, и проворачивает коленчатый вал двигателя при запуске. На валу электромотора находится шестерня и обгонная муфта (муфта свободного хода, или бендикс), причем шестерня может свободно перемещаться вдоль вала — это необходимо для соединения и разъединения шестерни с венцом маховика.

На корпусе стартера расположено тяговое реле, сердечник (якорь) которого посредством рычажного механизма соединен с шестерней электродвигателя. Тяговое реле необходимо для подключения и отключения стартера от маховика двигателя. На обратной стороне сердечника находится контактная пластина (тарельчатый контакт) реле стартера — с помощью этого реле на электродвигатель стартера подается напряжение от аккумуляторной батареи. Сердечник тягового реле при выключенном стартере пружиной выталкивается из соленоида и втягивается при пропускании тока через реле.

Конструктивно стартер состоит из трех блоков: цилиндрического корпуса электродвигателя, меньшего по диаметру цилиндрического корпуса тягового реле (с его обратной стороны расположены контакты реле стартера — обычно это два болта с гайками), и корпуса механизма привода — в нем расположен рычажный механизм и шестерня с обгонной муфтой.

Шестерня стартера и венец маховика образуют редуктор, передаточное число которого зависит от типа двигателя. Электродвигатель стартера различных автомобилей вращается с частотой 1500–5000 об/мин, однако для запуска бензиновых двигателей их коленвал необходимо два-три раза провернуть с частотой 40–50 об/мин, а дизельных — 80–250 об/мин. При запуске двигателя его коленвал вращается с частотой свыше 1000 об/мин, поэтому мотор стартера может получить избыточный крутящий момент (до 30 тысяч об/мин и более) и выйти из строя. Для предотвращения этого служит обгонная муфта (бендикс), которая отсоединяет шестерню от вала электродвигателя при ее слишком быстром вращении.

Схема стартера

Признаки неисправности стартера

Проблемы с силовым электродвигателем проявляются в виде:

• несрабатывания при повороте стартера;
• посторонних шумов (треске);
• срабатывании без ввода в зацепление;
• невозможности запустить мотор.

Самой распространенной проблема — это несрабатывание стартера. Стоит отметить, что не всегда поломка кроется в самом узле. Нередко он не работает из-за проблем с цепями питания. Поэтому искать неисправность следует начинать с них – проверить заряд аккумулятора, крепление проводки и клемм, замок зажигания.

Следующее, что проверяется – втягивающее реле, поскольку от его работоспособности зависит срабатывание электромотора. Оценить состояние можно и без демонтажа стартера. Для этого можно отверткой замкнуть выводы на крышке реле. Если электродвигатель после замыкания срабатывает, искать причину следует в реле.

Основные виды поломок

В целом все неисправности стартера делятся на две категории. Первая из них – механическая. Сюда относятся:

• подгорание пятаков;
• износ подшипников;
• повреждение зубьев ведущей шестеренки;
• подклинивание якоря втягивающего реле;
• разрушение обгонной муфты;
• заклинивание бендикса на валу.

Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.

Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:

• износ щеток и контактных пластин коллектора;
• обрыв обмоток статора и втягивающего реле;
• замыкание обмоток.

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.

Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

1. Ротор – подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.

Обычно такая конструкция используется в редукторных стартерах. Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс – это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

Основные составные части

По сути, автомобильный стартер – это доработанный электрический двигатель постоянного тока с коллекторно-щеточным узлом. В конструкцию дополнительно входит механизм управления, обеспечивающий включение и выключение электромотора и исполнительный механизм, в задачу которого входит воздействие на маховик коленчатого вала.

Механизмом управления выступает втягивающее реле. Оно выполняет одновременно две задачи:

1. Замыкает электрическую цепь и обеспечивает подачу напряжения на электродвигатель.
2. Вводит в зацепление шестерню исполнительного механизма с зубчатым сектором маховика.

Составными частями втягивающего реле является обмотка и якорь. Последний посредством вилки связан с исполнительным механизмом.

Исполнительный механизм, используемый в конструкции автомобильного стартера, называется бендиксом. Основной его элемент — приводная шестерня, передающая вращение вала электродвигателя на маховик. Эта шестеренка в классической конструкции стартера расположена на валу ротора электромотора и имеет с ним шлицевое подвижное соединение. Оно дает возможность перемещаться шестеренке по валу и передает усилие.

В конструкцию бендикса входит обгонная муфта, предотвращающая обратную передачу усилия. Дело в том, что после запуска двигателя скорость вращения коленвала превышает обороты ротора стартера. При этом водитель не всегда успевает среагировать и отключить стартер. В результате из-за зацепления шестерен происходит обратная передача усилия – от маховика на стартер, что приводит к повреждению последнего. Чтобы этого не произошло и используется обгонная муфта, которая в случае превышения оборотов вращения ротора разрывает его связь с приводной шестеренкой бендикса.

Для запитывания стартера используется две электрические цепи. Первая из них – прямая от аккумулятора к электромотору. Стартер в процессе работы потребляет большое количество электроэнергии. Поэтому для снижения потерь напряжение на электродвигатель подается напрямую при помощи медного кабеля большого сечения.

При этом эта цепь является постоянно разомкнутой во втягивающем реле, что исключает самовольное включение эл. двигателя.

Вторая цепь используется для запитки втягивающего реле. В ней потребление энергии незначительное, поэтому используется обычная проводка. В этой цепи также имеется разрыв – в замке зажигания.

Эти электрические цепи задействуются последовательно. Сначала замыкается вторая цепь, что обеспечивает срабатывание реле, а оно затем замыкает первую цепь.

Схема установки кнопки старт/стоп (минимальные затраты)

Без педали тормоза	С нажатой педалью тормоза
Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Потребуется:

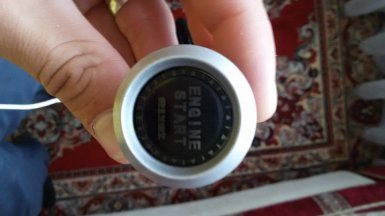

• Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
• 4-х контактное реле с нормально открытым контактом (3 шт);
• 5-ти контактное реле с нормально закрытым контактом (1 шт);
• Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
• Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

1. Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
2. Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
3. Общий (-) — масса.
4. Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
5. Управляющий сигнал (-) — подключаем кнопку старт/стоп.
6. Разрешающий сигнал (+) — пусто.
