Обслуживание втягивающего реле – чистка пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

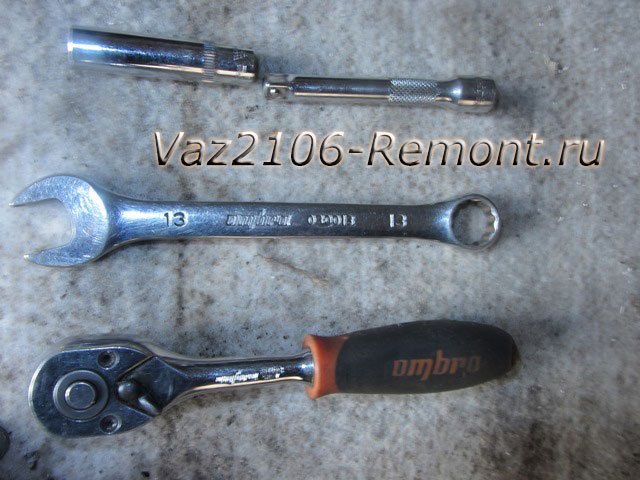

• Ключ рожковый на 13
• Головка глубокая торцевая на 8
• Вороток или трещоточная рукоятка

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

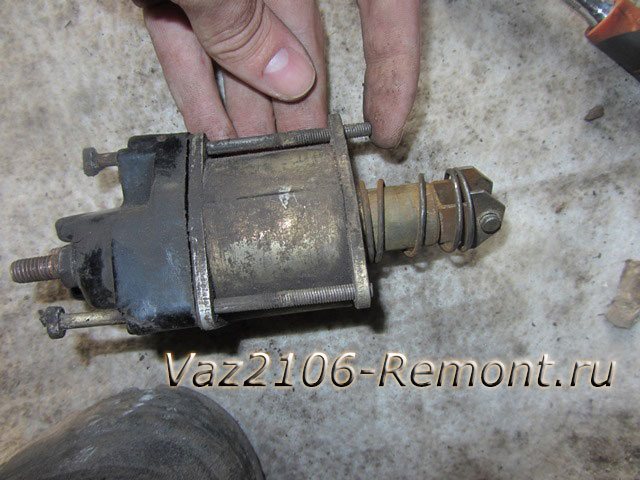

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

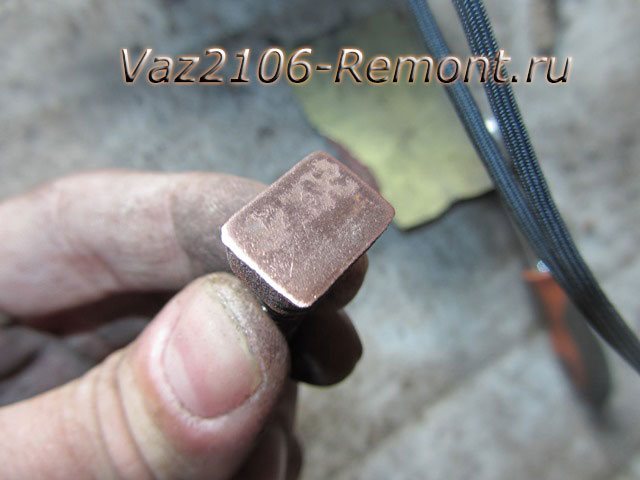

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему. Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

как снять и осуществить ремонт?

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

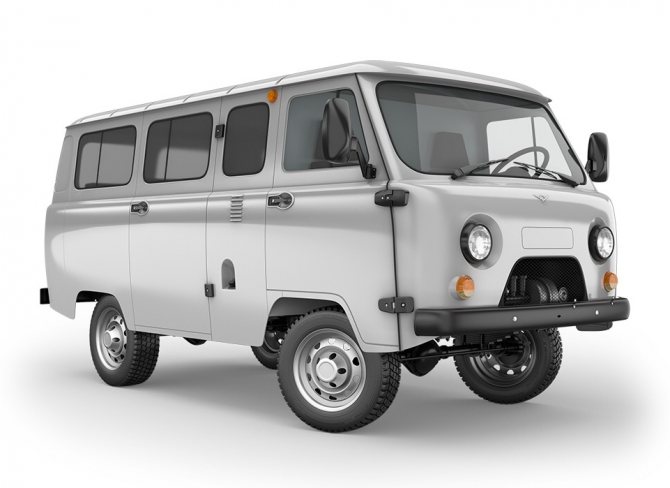

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Схема стартера ВАЗ 2106

Возможны следующие неисправности стартера ВАЗ 2106:

1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Стартер на ВАЗ 2106 Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

1. В первую очередь снимается втягивающее реле.
2. Далее вытягивается якорь втягивающего.
3. На следующем этапе демонтируем верхний защитный кожух.
4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
6. Далее отделяем крышку от корпуса и вынимаем щетки.
7. Затем с помощью оправки впрессовываем задний подшипник.
8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
9. Далее нужно достать второй подшипник.
10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Схема подключения устройства

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Типовые проблемы со стартером на ВАЗ 2106

Конструкционная сложность электродвигателя автомобиля часто становится его причиной выхода из строя и неопытные водители, прежде чем проверить элементарные узлы разбирают по пол авто в попытках найти поломку. На деле все оказывается гораздо проще – распространенными причинами выхода из строя стартера на отечественной классике являются:

• Стартер щелкает, но двигатель не заводится – в первую очередь рекомендуется проверить клеммы батареи и электродвигателя на предмет окисления металла, после чего осмотреть магистральную проводку на предмет обрыва или оплавления. Иной проблемой в данном случае также может являться пробуксовка муфты – необходимо проверить состояние шестерни муфты через специальное диагностическое окошко;
• При зажигании двигателя наблюдается скрежет – наиболее распространенной причиной в данном случае является неполная зарядка АКБ (менее 12.6 В) или выработка ресурса щеток якоря, втулок стартера или неисправность соленоида вытягивающего реле;
• Стартер не крутит, реле не шумит – скорее всего неисправность заключается в выходе из строя штока или катушки электромеханического реле. Также причиной поломки может являться слабый контакт на магистральной проводке или недостаточный уровень электролита внутри аккумуляторной батареи;
• Реле работает, однако стартер не подает признаков жизни – причиной неисправности может являться недостаточное напряжение для запуска электродвигателя. Ситуация исправляется подзарядкой АКБ и устранением следов окисления на контактных клеммах;
• Электродвигатель вращает коленвал с недостаточной скоростью – в данной случае проблема стартера не касается. Требуется проверить вязкость масла в двигателе, а также раннее зажигание в связи с чем электродвигатель не может преодолеть большое сопротивление.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Где Находится Реле Стартера На Ваз 2106

Втягивающее реле стартера — проверка и ремонт

Многим людям наверное приходилось попадать в ситуацию, когда их автомобиль по непонятным причинам не желал заводиться. Если с электроникой все в норме, исправен и заряжен аккумулятор, то дело наверное в стартере. Если следующие пробы запуска двигателя сводятся к нулю, то самое время приготовиться к ремонту.

Сущность в том, что по строению стартер не сложен, и при наличии аннотации хоть какой автомобилист сумеет разобрать и собрать его. Но даже при таковой обычной конструкции, провести снятие и следующую установку втягивающего реле для многих оказывается очень проблематично.

Сперва необходимо провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске мотора стартер “молчит”, то, скорее всего, поломка кроется в этих частях. Если в момент пуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай снова проверьте аккумуляторную батарею и по мере надобности поменяйте ее. Если после подмены неувязка не пропала, то придется приступать к более суровому ремонту.

Обзор всех реле ваз 2106

, где какаянаходится и за что отвечает.нужная информация для хозяев ваз. Подпи…

.

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии. Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106

Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы

Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106

: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

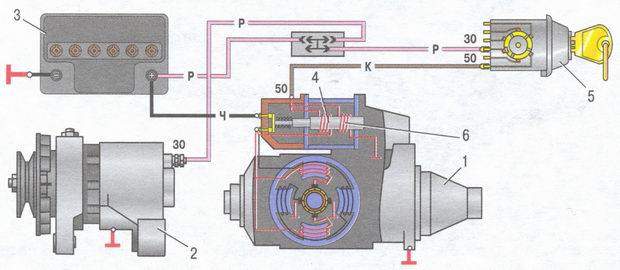

Рис. 9.8. Схема соединений стартера ВАЗ 2106

: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

стартер автомобиля ваз 2108, ваз 2109, ваз 21099 особенности конструкции стартера

Стартер 57.3708

генератор автомобиля ВАЗ 2106 — устройство, особенности конструкции

Устройство

Такой механизм, как стартер, играет очень важную роль в системе запуска ВАЗ-2105. Он представляет из себя электрический двигатель, который имеет напряжение 18 вольт. Блок состоит из следующих элементов:

• якоря стартера;
• коллекторных пластин;
• полюсов, или сердечников;
• обгонной муфты (бендикса);
• стального цилиндра.

Также к прибору относятся 4 обмотки возбуждения, расположенные внутри стенок корпуса блока. Стартер ВАЗ-2105 инжектор имеет схожее строение. Ресурс работы этой детали может быть различным. Обычно поломки происходят не раньше, чем машина проедет 80-90 тыс. км, а при условии регулярного технического обслуживания эта цифра может составить до 150 000 км.

Замена замка зажигания

Внеплановая замена замка зажигания ВАЗ 2106 проводится в случае, когда обнаружены неустранимые неисправности, такие, как дисфункция противоугонного комплекса либо дефекты механической части изделия. Самым удобным вариантом замены замка зажигания является цельная переустановка этого элемента системы. Однако контактная группа подлежит замене путем снятия подпружиненного стопора в форме обруча и монтажа обновленной детали. Также независимо от других технологических операций производится смена личинки замка зажигания, которую демонтируют на снятом изделии.

Чтобы снять замок зажигания ВАЗ 2106, необходимо подготовить набор слесарных инструментов, инструмент с тонким круглым жалом (шило) и тестер либо мультиметр. Порядок демонтажа и установки замка зажигания:

1. Демонтировать защитный корпус электропроводки под рулем, предварительно устранив крепежное крепление.
2. Снять замок зажигания и отключить функцию «противоугонки», поставив ключик в позицию «0».
3. Отжать фиксирующий элемент тонкой отверткой через технологический проем в крепеже.
4. Демонтировать замок зажигания из крепления.
5. Пометить фломастером или, если автолюбитель полагается на свою память, заучить очередность подключения проводов к выходам и контактам замкового устройства.
6. Отсоединить проводку от элемента.
7. Протестировать корректность соединения контактной группы при разных позициях ключа зажигания по распиновке замка зажигания, расположенной ниже.
8. Общая схема замка зажигания составлена так, что разность потенциалов от АКБ и генераторного блока подается к разъемам «30» и «30/1». Выход «INT» предназначен для интегрирования аудиосистемы или иных гаджетов.
9. При проверке функционала механизма «противоугонки» запирающая консоль должна перемещаться на выдвижение, если ключ зажигания фиксируется в позиции «III» (стояночная позиция) и выниматься из замкового устройства.
10. При смене позиции ключика в позицию «0» запирающая консоль «прячется» в проем корпусной детали. Ключ зажигания подлежит выемке исключительно в позиции «III».
11. При замене контактов замка зажигания требуется поднять шилом или аналогичным устройством стопорное кольцо через технологический проем и снять группу контактов. При монтаже контактной группы ее надо установить так, чтобы выходы «15» и «30» занимали позицию от запирающей консоли. Это позволит совместить выступ в группе контактов с корпусным пазом замок зажигания, что обеспечит их беспрепятственное взаимоднествие.
12. Группу контактов можно демонтировать и без снятия выключателя зажигания, освободив рулевую колонку от защитной крышки. Правда, монтаж этого элемента будет сопряжен с большими трудностями.
13. Установка замка зажигания проводится в противоположном порядке.

Существуют неисправности замка зажигания ВАЗ 2106, которые случается в электрической части изделия. Это, как правило, подгорание группы контактов изделия, связанное с неустойчивым соединением электрической проводки. Если же заклинило замок зажигания, то это связано с механической деформацией ключевого элемента.

Ремонт стартера: как устранить неисправности

Для проведения работ понадобится следующий набор инструментов:

• ключи накидные и торцевые (8, 10 и 13);
• отвёртки;
• штангенциркуль;
• мультиметр;
• плоскогубцы;
• молоток;
• оправка для установки подшипников;
• смазочные материалы;
• абразивные материалы (наждачная бумага).

В устройстве стартера множество мелких деталей, при разборке нужно быть внимательным и не потерять их.

Для того чтобы устранить причины поломок механизма, его нужно, конечно же, разобрать. Выглядит процесс следующим образом:

• сначала нужно снять тяговое реле, отсоединив провода (открутить гайку ключом на 13) от вывода обмоток;
• снизу откручиваются три крепёжных винта реле;
• реле вытягивается  и можно вытащить ротор, посредством снятия пружины;
• теперь можно снимать верхнюю защиту стартера, открутив винты крепления кожуха;
• с помощью отвёрток нужно поддеть стопорное кольцо и снять вместе с прижимной шайбой;
• ключом на 10 откручиваются два болта, которые крепят крышку;
• отвёрткой откручиваются крепёжные винты соединительного провода;
• крышка отсоединяется от корпуса;
• щётки снимаются вместе с пружинами;
• с помощью оправки задний подшипник нужно выпрессовать, при этом следует быть осторожным и не сломать корпус;
• с помощью плоскогубцев извлекается шплинт;
• снять заглушку и ротор с вилкой;
• оправкой выпрессовывается подшипник спереди;
• бендикс можно демонтировать (отодвинуть шайбу и с помощью отвёрток снять стопорное кольцо); в этом деле нужно быть внимательнее, так как кольцо может неожиданно улететь в неизвестном направлении.

На этом разборка стартера закончена. Можно переходить к выявлению повреждений для их устранения. После проводится так называемая дефектовка, или, проще говоря, надо провести осмотр каждого элемента механизма.

Дефектовка – визуальный контроль

Когда все детали находятся перед глазами, можно путем осмотра узнать, какая из них подлежит замене.

1. Штангенциркулем измеряется высота щёток. Если показатели менее 12 мм, то щётки необходимо заменить.
2. Обмотки не должны иметь признаков подгорания, следов повреждений изоляции и других повреждений механического характера.
3. Посадка вала якоря без большого люфта. В противном случае потребуется замена всех изношенных элементов.
4. Если есть следы пригорания на якоре, их можно удалить мелкозернистой наждачной бумагой.
5. Возьмитесь за внутреннюю и наружную обойму подшипника. Так проверяется наличие люфта. При его обнаружении подшипник нужно заменить.
6. Зубья на шестерне бендикса без признаков износа, шестерня не должна вращаться в обе стороны, в противном случае деталь нуждается в замене.
7. Вилка втягивающего реле без механических повреждений.

При выявлении испорченных деталей ремонту они не подлежат. Потребуется замена на новые комплектующие. Стоят они недорого, а при установке не возникнет трудностей.

Сборка устройства

После нахождения и устранения неисправностей путем снятия изношенных и повреждённых деталей и замены их на новые можно начинать собирать стартер. Как правило, последовательность сборки обратна последовательности разборки и не вызывает проблем. Однако при выполнении работы необходимо учитывать некоторые особенности:

• подшипники, шестерни и вал ротора обязательно нужно смазать;
• после сборки не должно оставаться лишних деталей, это не тот случай;
• щётки должны быть установлены правильно;
• не нужно при затягивании крепёжных элементов применять большое усилие.

После того как стартер будет собран, его можно устанавливать на автомобиль. Установка выполняется в обратном порядке относительно снятию. После затягивания крепёжных гаек можно присоединить силовые провода, поставить воздушный фильтр и подсоединить клеммы к аккумулятору.

В среднем стартер может эксплуатироваться до 200 тысяч километров пробега. Но это, конечно же, редкость. Обычно он рассчитан на 100 тыс. км, не более. Но в любом случае можно продлить этот срок, если периодически проводить диагностику и устранять своевременно малейшие неисправности.

Желательно как можно лучше изучить технические характеристики стартера, чтобы уметь самостоятельно выполнять проверку и выявлять неисправности, а также проводить хотя бы небольшие ремонтные работы.

Рекомендуем почитать:

• Функции катушки зажигания ВАЗ 2106
• Ручная настройка холостого хода ВАЗ 2106
• Задняя фара на автомобиле ВАЗ 2106: тюнинг
• Замена подшипника полуоси автомобиля ВАЗ 2106
• Особенности электросхемы ВАЗ 2106
• Удачная сборка двигателя ВАЗ 2106

Стартер ваз 2106

Есть несколько основных поломок, с которыми вы можете столкнуться в процессе работы с реле стартера автомобиля ВАЗ 2106. Первое — это износ механического провода, второе — обгорание пятаков, и третье — замыкание. Каждую из этих поломок можно определить при разборке реле стартера.

Также для проверки исправности реле стартера можно использовать специальный тестер, который хорошо справляется с определением замыкания в цепи.

Если, разобрав данную деталь, вы обнаружите на нем царапины либо задиры, их нужно устранить с помощью наждака. Детали, на которых имеются существенные износы, можно исправить при помощи прокладок, однако это не всегда приносит желаемый результат. Иногда более результативным будет замена их на новые. Поврежденную изоляцию также стоит непременно заменить на новую. Коллекторы с изношенными или расшатанными пластинами ремонту не подлежат, их нужно непременно заменить.

Если есть заметные срывы или повреждения резьбы, то стоит нарезать новую либо использовать так называемые ввертыши.

При наличии неисправностей в обмотках возбуждения следует разобрать корпус, снять винты креплений наконечников и клеммы. Катушки при этом нужно хорошо просушить и пропитать изоляционным лаком. Контакты, которые окислились, нужно зачистить, а те, которые сварились, заменить на новые.

Не крутит

Сел аккумулятор. Конечно опытные водители сразу поймут, когда аккумулятор разряжен, но некоторые новички вполне могут и не понять, что причина именно в разрядке АКБ. Достаточно просто включить ближний свет и посмотреть, насколько ярко светят лампы. Обычно, если аккумулятор сел достаточно сильно, то лампы могут светиться в пол накала, или же вовсе не загореться. В этом случае необходимо произвести зарядку аккумуляторной батареи.

Плохой контакт клемм АКБ. Бывает и такое, что вроде бы все приборы и лампочки на щитке приборов светятся, электроприборы работают, а вот стартер не крутит. Если контакт на одной из клемм будет плохим, но силы тока на прокрутку стартера может не хватить. Чтобы этого избежать, необходимо после каждого снятия и установки аккумулятора смазывать клеммы густой смазкой, типа литол, и такой проблемы не возникнет!

Неисправен замок зажигания. Думаю, что некоторым владельцам ВАЗ 2106 приходилось сталкиваться с такой проблемой, когда именно из-за замка зажигания стартер не крутил. То есть, вы поворачиваете ключ в положение запуска, но никакой реакции не происходит. Чтобы проверить эту теорию, достаточно перемкнуть нужные провода, идущие к замку, и если стартер заработал, значит причина именно в нем. В данном случае необходимо будет заменить замок зажигания.

Неисправность втягивающего реле. Обычно при такой проблеме, при попытке запуска двигателя либо вообще ничего не происходит, либо слышны щелчки, но сам вал стартера не крутится! Проверить втягивающее можно следующим образом: замкнуть два контакта с гайками на стартере, если он заработал — произвести замену втягивающего реле.

Износ щеток, обрыв цепи в обмотке якоря. В таком случае признаков жизни устройства при попытке пуска мотора вы не услышите. А чтобы разобраться, в чем именно причина, поможет полная разборка механизма и его диагностика.

Ремонт

При включенном стартере показания амперметра не должны превышать 23А, вольтметра – 9В. Большие значения говорят о возможных замыканиях в проводке.

Проверку обмоток выполняйте при помощи тестера. О замыкании в цепи можно говорить в том случае, если загорится лампочка.

Очистив стартер от грязи, можете начинать его разбирать, последовательно промывая и высушивая детали. После этого можете приступать к необходимым измерениям и визуальному осмотру.
