Пламегаситель или резонатор: как изменится звук?

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

Предлагаем ознакомиться По ОСАГО при ДТП виновнику положена выплата или нет в 2020 году

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

  • сварочный аппарат;
  • набор ёршиков для мытья посуды;
  • дрель;
  • болгарка;
  • отрезной круг;
  • щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм.

Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Замена катализатора автомобиля на пламегаситель: как происходит и что дает

С необходимостью замены автокатализатора рано или поздно сталкивается любой автовладелец машины стандарта Евро-3 и выше. Штатное заводское устройство, предназначенное для очищения выхлопных газов до экологически приемлемых норм, может выйти из строя по ряду причин. Чаще всего это – некачественное, плохо очищенное топливо с большим количеством присадок. Однако могут быть и другие, в частности:

  • солидный возраст и внушительный пробег транспортного средства – в этом случае нейтрализатор выхлопных газов просто вырабатывает свой рабочий ресурс;
  • неисправности в системе зажигания;
  • попадание на катализатор горюче-смазочных материалов из двигателя.

Как же понять, что ваш каталитический модуль износился, перестал выполнять возложенные на него обязанности, мешает полноценному функционированию автомобиля и нуждается в замене?

Признаки несостоятельности каталитического анализатора

Время для удаления катализатора однозначно пришло, если:

  • авто медленно разгоняется, неохотно отзывается на нажатие педали газа, вы даже можете почувствовать некоторое сопротивление;
  • на приборной панели горит сигнал CheckEngine с ошибками P0420 — P0430;
  • появляются шумы в двигателе и выхлопной системе;
  • мотор быстро перегревается;
  • вы заметили за вашим автомобилем повышенный топливный и масляный аппетит.

Даже если присутствуют лишь некоторые из перечисленных признаков, стоит задуматься о замене катализатора: цена вопроса будет зависеть от того, на что вы решите его менять, поэтому к проблеме следует подойти вдумчиво и взвешенно.

Варианты действий после удаления катализатора

Первое, что приходит на ум, — купить новый автокат и установить его на место старого. Однако, узнав цены на устройства и стоимость замены катализатора, большинство владельцев отказываются от этой идеи.

Вариант второй – заменить катализатор пламегасителем. Это приспособление представляет собой нештатную деталь выхлопной системы. По принципу работы пламегаситель не является аналогом катализатора, но, тем не менее, обладает рядом достоинств:

  • снижает температуру выхлопных газов;
  • уменьшает давление на выходе и поглощает шум, который издает поток выхлопных газов;
  • снижает нагрузку на элементы выхлопной системы – резонатор, гофру, глушитель. В результате этого перечисленные запчасти служат на порядок дольше;
  • стабилизирует работу двигателя.

Важный момент: замена автоката на пламегаситель не избавит вас от надписи CheckEngine на приборной панели. Дело в том, что на транспортных средствах класса Евро-3 и выше катализатор оснащается датчиком лямбда зонда, информирующим об уровне вредных компонентов в отработанном топливе. Отслуживший нейтрализатор газов удаляется вместе с этим датчиком, система его не видит, как следствие, выдает ошибку.

Поэтому одновременно с пламегасителем в выхлопную систему устанавливается обманка – вместо катализатора с датчиком лямбда зонда. После завершения работ сообщение ошибки на панели исчезает.

Как происходит замена катализатора на пламегаситель?

Мастера автосервиса Katanet осуществляют работы в такой последовательности:

  • осматривают автомобиль и принимают оптимальное решение, конечно, согласовав его с клиентом;
  • сообщают владельцу авто, сколько стоит замена катализатора на пламегаситель в его конкретном случае – цена существенно зависит от того, насколько трудоемким будет процесс. А это, в свою очередь, определяется после изучения конструктивных особенностей транспортного средства;
  • вырезают изношенный модуль;
  • устанавливают соответствующий конфигурации автомобиля пламегаситель;
  • устанавливают обманку лямбда зонда;
  • проверяют работу автомобиля после оптимизации выхлопной системы.

В нашей компании все вышеперечисленное делается быстро, ответственно, честно и профессионально. Принимаем в работу автомобили любых марок и моделей, в том числе, редких и нестандартных. Предоставляем гарантию на запчасти и работу.

Узнать, сколько стоит заменить катализатор можно, связавшись с нашим менеджером онлайн или по телефону.

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью.  Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный  пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

внутри…

внутри…

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим

Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Источник

Пособие автомобилиста

Что такое пламегаситель?

Пламегаситель – это один из видов резонаторов, его задачей является принимать и обрабатывать отработавшие газы из двигателя, охлаждать и замедлять их. Пламегаситель устанавливается сразу после приемной трубы глушителя, на том же месте, где обычно находится катализатор (каталитические нейтрализатор). Этот элемент выхлопной системы автомобиля работает в исключительно жестких условиях, что обуславливает особенности его конструкции.

Пламегаситель – это труба небольшого диаметра с перфорацией, которая заключена в прочный (стальной) корпус. Между перфорированной трубой и корпусом находится жароустойчивый материал, поглощающий звуковые волны и вибрацию. Торцы пламегасителя завариваются, устройство имеет вход и выход, это необходимо учитывать, чтобы правильно установить его. В качестве поглощающего материала, как правило, используют различные виды минеральной ваты. Более совершенной считается конструкция пламегасителя с диффузорами (воронками) вместо обычной перфорации, с их помощью температура газовой струи снижается более эффективно. Иногда устройство может устанавливаться не на приемной трубе или магистрали, а прямо в блоке выпускного коллектора. Это пламегаситель коллекторный.

Схема пламегасителя

Не совсем понятна этиология названия этой детали. Почему именно «пламегаситель»? В английском языке пламегаситель обычно называют «резонатором», «передним или предварительным глушителем».

Температура выхлопа, истекающего из камеры сгорания двигателя, исключительно высокая, кроме этого, газы движутся с большой скоростью. Пламегаситель должен принять их, охладить, уменьшить скорость, а также смешать потоки, исходящие из разных цилиндров. Кроме внутренних, на этот узел воздействуют и внешние нагрузки, и они также весьма серьезны: постоянная вибрация от работающего двигателя, а также адский солевой раствор, который зимой постоянно заливает раскаленный пламегаситель.

Поэтому материал, из которого изготовлен пламегаситель, должен выдерживать высокую температуру (и ее перепады), а также воздействия агрессивной среды. Обычно для этой детали автомобиля используют жаропрочную нержавеющую сталь.

Существует несколько видов пламегасителей:

  • Активный. Это однослойное устройство, для уменьшения вибрации используются синтетические волокна или минеральная вата. Недостатком подобных пламегасителей является их небольшая долговечность – наполнитель просто выгорает от высоких температур. Однако пока они работают, со своей задачей такие пламегасители справляются неплохо.
  • Реактивные. Работа их основана на отражении звуковых волн. Подобные изделия хороши своей долговечностью.

Сколько стоит пламегаситель

Пламегасители от ведущих производителей вы можете найти в каталоге на нашем сайте, воспользовавшись удобной навигацией. Также вы можете подъехать к одному из наших автосервисов, в которых вам и подберут пламегаситель необходимой модели.

Многие автовладельцы не могут определиться, что лучше поставить в машину — катализатор или пламегаситель. Также часто волнует вопрос о законности установки пламегасителя вместо катализатора и экологических нормах установленных Правительством РФ на содержание CO и CH в выхлопных газах автомобиля (возможности легального прохождения контроля токсичности выхлопа).

В Российской Федерации разрешено использование пламегасителей. Нормы на CO/CH в России существенно мягче по сравнению с европейскими. Любая машина без катализатора с исправно работающим двигателем спокойно укладывается в российский норматив на CO/CH.

По своей конструкции пламегаситель является одним из видов резонатора. Этот элемент выпускной системы автомобиля в первую очередь встречается с потоком исходящих из двигателя отработанных газов и поэтому он должен быть прочным и жаростойким

Действительно, скорость и температура отходящих газов двигателя достаточно большие и очень важно максимально охладить и затормозить их до попадания в резонатор

Для снижения стоимости ремонта многие автосервисы самостоятельно изготовляют пламегасители на базе старого корпуса катализатора. Технология создания самодельного изделия обычно выглядит следующим образом:

  • Корпус катализатора разрезается и из него извлекаются остатки керамики;
  • Вдоль корпуса ставится перфорированная труба;
  • Промежуток между трубой и корпусом прокладывается шумопоглощающим материалом, обычно базальтовой ватой.

Самодельные пламегасители зачастую плохо гасят шум, а дешевый наполнитель, который используется при их изготовлении прогорает уже после первого года эксплуатации машины. В итоге появляется тарахтящий звук, наподобие всем хорошо знакомого звука работающего двигателя автомобиля «Волга».

Всех выше перечисленных недостатков лишены заводские изделия брендов AWG и MG-Race. Они прошли необходимую сертификацию и проверку временем в российских дорожных условиях эксплуатации.

Если у Вас старый автомобиль с довольно изношенным ДВС, то устанавливать на него новый катализатор невыгодно. Избежать попадания масла двигателя в катализатор в таком случае невозможно, а это существенно снижает его ресурс. Также крайне опасны для конвертера сбои в системе зажигания. Не сгоревший бензин начинает скапливаться в катализаторе, где впоследствии сгорает, разрушая его. Во всех подобных случаях целесообразней использовать пламегасители, которые выгодно отличаются ценой и надежностью.

Стронгер вместо катализатора

Стронгер или пламегаситель это один из разновидностей резонаторов, хотя по функциональности похож также на катализатор, но более простой конструкции. Он также служит для обработки первичных потоков выхлопных газов из картера двигателя которые затем попадают в основной резонатор выхлопной системы.

Стронгер притормаживает поток отработанного газа, частично охлаждает его и уменьшает шум от работы двигателя, но, в отличие от катализатора, не окисляет вредные выхлопные газы. Причем, благодаря упрощенному строению стронгера, выхлопные газы получают меньше сопротивления на своем пути, что увеличивает мощность двигателя и динамику автомобиля. Вот почему установка стронгера вместо катализатора чрезвычайно популярна в среде любителей автотюнинга. Но, все таки, главное преимущество замены катализатора на стронгер – его доступная цена и универсальность!

На рынке автомобильных запчастей Украины можно встретить множество разнообразных моделей стронгеров, но совсем не каждый из них подойдет для установки вместо катализатора, вернее установить можно любой, но некоторые из них совсем скоро выйдут из строя. И вот почему: не все пламегасители одинакового качества.

Как уже известно, если вместо катализатора установить стронгер, то именно он будет подвергаться воздействию быстрого и чрезвычайно горячего потока выхлопных газов. Поэтому к качеству пламегасителя предъявляются повышенные требования. Основное требование к качественной детали – двохслойний корпус пламегасителя из качественной стали с антикоррозийным покрытием, например стронгеры из алюминизированной стали.

Эталоном качества являются немецкие стронгеры, цена на которые находится в верхнем диапазоне. Хорошей альтернативой являются польские стронгеры «AWG Polonez», цена на которые ощутимо ниже, а качество не уступает брендовым немецким изделиям.

Очень часто можно наткнуться на дешевые китайские стронгеры, которые изготовлены из металла низкого качества, и скоро прогорают. Также бывают случаи установления обычных однослойных резонаторов вместо катализатора, но такие заменители не способны выполнить функции пламегасителя и также служат не долго.

Отдельным списком следует выделить наши, украинские стронгеры торговой марки Demi Motors. Не будем хвалить себя, но наши изделия совершенно не уступают по качеству тем же польским или немецким и на порядок качественнее китайских, хотя тоже отличаются доступной ценой. В частности весь модельный ряд стронгеров под названием «Х-Резонатор DMG» изготавливается из высококачественной жаропрочной алюминизированной стали, толщиной 1,5 мм, что позволяет выдерживать воздействие чрезвычайно высоких нагрузок. А специфическая крестообразная внутренняя конструкция пламегасителя, позволяет выдерживать чрезвычайно высокие нагрузки.

Демонтаж катализатора

Чтобы правильно демонтировать катализатор с автомобиля, необходимо поднять его на домкрат или поставить автомобиль на смотровую яму. Процесс снятия каталитического нейтрализатора не займет более тридцати минут и никаких особых инструментов для работ не нужно. Размещается корпус катализатора на «Самаре» за выпускным коллектором двигателя. Итак:

  • находим крепления резонатора, который находится за выпускным коллектором или штанами, как его называют специалисты;
  • откручиваем крепления;
  • снимаем шайбы пружинного типа;

Снятие катализатора

  • откручиваем крепления приемной трубы (в данном случае нужно вынимать болты вместе с пружинами, держа катализатор другой рукой снизу):
  • снимаем катализатор.

Теперь владелец сам решает, что ему делать. Он может поставить на автомобиль новый катализатор, а может сделать самодельный пламегаситель и установить его.

Изготовление пламегасителя

Самодельный пламегаситель Ваз

У пламегасителя и катализатора есть много общего. Но пламегаситель, по сравнению с катализатором не задерживает потоки горячего выхлопа, тем самым увеличивая рывок и мощность двигателя. Кроме этого, он имеет прямоточную конструкцию, и установить его обойдется дешевле, чем новый каталитический нейтрализатор. Купить готовый пламегаситель не удастся. Поэтому придется делать его своими руками. На ваз 2114 замена катализатора пламегасителем потребует немного сноровки и знания определенных секретов. Начинаем с труб. Берем две металлические трубки разного размера. Диаметр у первой трубы должен быть такой же, как и у выхлопной системы. У второй намного больше. Замена катализатора ваз 2114 начинается со следующего:

  • высверливаем в первой трубе 3-6-мм отверстия по окружности и всей длине;
  • трубу вставляем по центру во вторую, у которой диаметр намного больше;
  • подключаем сварочный аппарат;
  • завариваем один край соединения труб;
  • другой края оставляем и слегка прорезаем болгаркой (это делается для того чтобы оставить место для загиба);
  • берем металлические мочалки и растягиваем их;

Металлическая мочалка на пламегаситель

  • их следует вдеть поочередно на край трубы;
  • взяв металлический прут, протолкнут мочалки как можно глубже (уходит в принципе, около 30 ершиков-мочалок, используемых домохозяйками на кухне);
  • загибаем прорезанный край большой трубы (делать это нужно так, чтобы не снять из трубы металлические мочалки);
  • загибы следует заварить (мочалки и плотная сварка помогут избежать шума, который будет издавать пламегаситель в процессе работы автомобиля);
  • берем хорошую антикоррозийную краску (качественная краска продается в баллончиках);
  • обрабатываем ею пламегаситель;
  • вырезаем старый катализатор;
  • вставляем пламегаситель туда.

Стоит отметить, что даже самодельный пламегаситель отвечает всем стандартам Евро 2. В данной статье можно посмотреть, как делается замена катализатора видео ваз 2114 и понять основные нюансы работ.

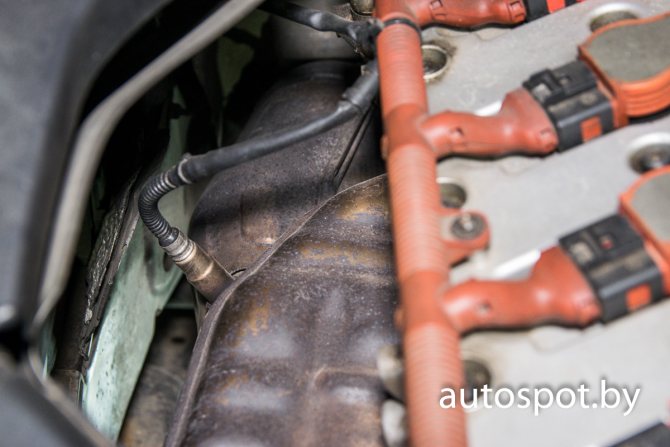

Что такое лямбд-зонд

Схема катализатора и кислородный датчик

Осуществленная замена катализатора ваз 2114, как и было сказано выше, отвечает всем параметрам. Но если все же, норма должна стоять выше, чем Евро 2, можно воспользоваться лямбд-зондом. Это специальный датчик, который после удаления передает ошибку на блок управления. Но и это не решение, так как данная установка повлияет на работу двигателя или расход топлива.

  • Датчик – это специальный прибор, который измеряет содержание кислорода в выхлопных газах.
  • Затем он передает данную информацию на электронную систему питания.
  • Система питания, в свою очередь, начинает контролировать состав горючей смеси, то бишь топлива, и поддерживает оптимальное соотношение воздуха и бензина.
  • Если датчик бывает неисправен, то он дает сигнал управлению на максимальное обогащение рабочей смеси.

Такое же происходит не только, когда датчик неисправен, но и в случае, когда он отключен. Измеряя СО в данный момент, прибор показывает до 9%. Ну а ухудшение работы двигателя и возрастание расхода топлива аж на целых 50 %, вряд ли не будет замечено водителем.Получается, что на автомобилях, таких как Ваз 2114, где установлен бывает катализатор или заменить катализатора на ваз 2114, в выхлопной системе работает специальный прибор, который измеряет СО.

Зачем проводят замену

Не открою никому секрет, если скажу, что во многом решение заменить катализатор на пламегаситель обусловлено экономической составляющей. То есть автовладелец банально хочет сэкономить.

Тут достаточно взглянуть на стоимость этого элемента

Если брать во внимание даже отечественные автомобили, ценник будет выглядеть внушительным. Теперь представьте, что ваш ВАЗ прошел уже около 200-300 тысяч километров

И тут возникает необходимость поменять катализатор. Обойдется такая покупка в 50-70 тысяч рублей. Согласитесь, сумма более чем серьезная. И сопоставьте со стоимостью пламегасителя, цена которого в несколько раз меньше. Некоторые и вовсе делают его своими руками из куска трубы, проделывая в ней множество отверстий. Тогда цена окажется вовсе нулевой.

Если вы решили поставить себе такую конструкцию, не стоит забывать про обязательное оснащение стронгера с обманкой. Обманка, эмулятор катализатора, обманка лямбды. Называйте как хотите. От этого суть не изменится.

Обманка лямбды служит для того, чтобы корректировать поступающий сигнал от датчика кислорода в электронный управляющий блок вашего авто. Причем ставить такое устройство необходимо, если на место катализатора монтируется пламегаситель.

Не сделав это, ЭБУ начнет воспринимать работу системы выхлопа как проблематичную, начнет постоянно включаться аварийный режим работы ДВС. Это обернется снижением ресурса мотора и повышением расхода горючего.

Подобные конструкции, состояние из стронгера и обманки, можно поставить на любые авто:

Игнорировать применение обманки не стоит. О последствиях такого не опрометчивого решения вы уже знаете.

Преимущества и недостатки

В завершении предлагаю посмотреть на плюсы и минусы, то есть на возможные негативные и позитивные последствия, если заменить штатный катализатор на не совсем штатный пламегаситель.

Из положительных моментов можно выделить следующие:

  • меньшие затраты на покупку и монтаж стронгера;
  • возможность перехода на более дешевое топливо низших марок;
  • увеличение мощности мотора;
  • защита двигателя от поломок.

Ошибочно считать, что пламегаситель гробит мотор. Все происходит иначе. Мотору становится проще работать. Проблемы возникают лишь в случае отказа от обманки и неправильной настройки ЭБУ

Потому важно обратиться к специалистам

Теперь что касается недостатков. Минусы или последствия будут такими:

  • увеличится уровень вреда выхлопного газа;
  • обязательно придется прошивать ЭБУ, если не используется обманка;
  • снизится срок службы глушителя.

Как вы можете наглядно видеть, серьезных последствий при грамотной установке и использовании компонентов высокого качества не возникнет. Во многих пунктах вы даже сможете выиграть.

Ставить пламегаситель или нет, либо покупать новый дорогой катализатор, решать вам.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Watch this video on YouTube

Нейтрализатор и стронгер – в чем разница?

Чтобы ответить на данный вопрос, следует понять, зачем нужен катализатор и какую функцию он выполняет. Внешне деталь напоминает глушитель – металлический бочонок с двумя патрубками. Внутри элемента находится керамический наполнитель с мелкими сотами. Поверхность этих каналов имеет специальное каталитическое покрытие, вызывающее химическую реакцию окисления несгоревших токсичных газов, поступающих по трубе из двигателя.

В выпускной тракт попадает 2 типа вредных веществ – оксид азота (формула – NO) и горючий угарный газ (СО). Нейтрализатор преобразует их в безвредные соединения: чистый азот, воду и углекислый газ. Таким образом он очищает продукты горения от токсинов и не позволяет загрязнять окружающую среду.

Помимо катализатора, узел включает 2 кислородных датчика (другое название – лямбда-зонд). Алгоритм работы следующий:

  1. Первый лямбда-зонд измеряет количество свободного кислорода в дыме и передает информацию контроллеру, регулирующему соотношение смеси топлива с воздухом перед подачей в цилиндры.
  2. Продукты сжигания топлива обезвреживаются в нейтрализаторе и движутся дальше по трубе.
  3. На выходе из элемента стоит второй кислородный датчик, контролирующий качество очистки.

Устройство пламегасителя гораздо проще: это прямая металлическая труба, установленная в герметичный цилиндрический корпус с наполнителем из различных звукопоглощающих материалов:

  • вата каолиновая;
  • волокно базальтовое;
  • асбест.

Труба внутри набивки имеет множество отверстий, куда проникают отработанные газы, а вместе с ними – звуковые колебания, которые рассеиваются в пористом материале. Таким образом, стронгер выступает в качестве дополнительного глушителя, но обезвреживать токсичные соединения он не способен.

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

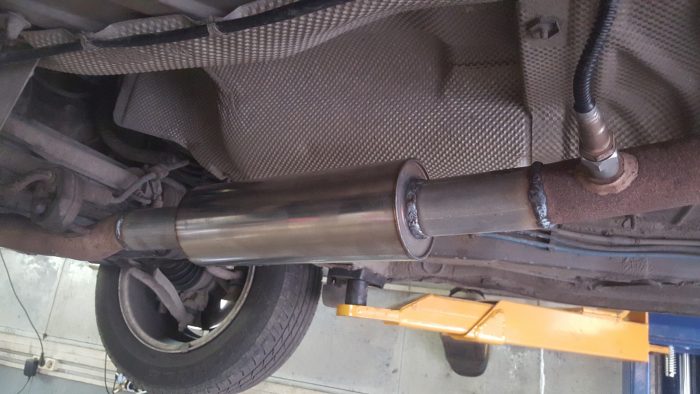

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.

Как обмануть электронный датчик кислорода

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.

НУ что ребята мы с вами уже подумали над тем – как заменить катализатор на пламегаситель, думаю, получилось интересно. В этой статье мы «краем глаза» затронули устройство «ПЛАМЕГАСА», но сегодня хочется рассказать про это подробнее. А именно из чего оно состоит (выложу несколько полезных фото), а также можно ли сделать своими руками …

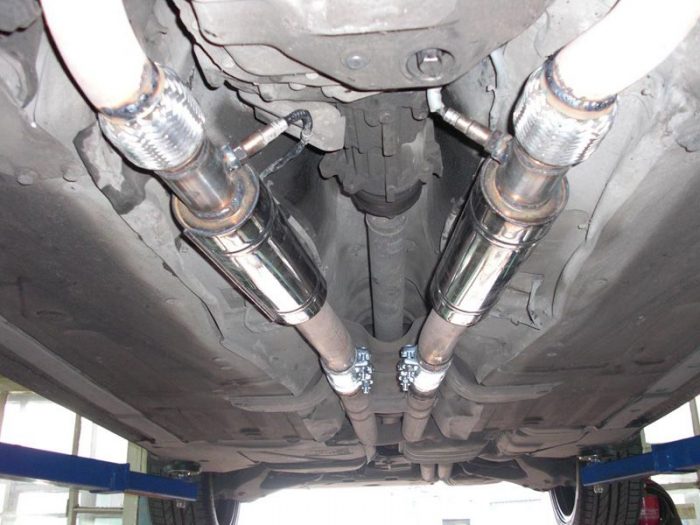

Универсальные стронгеры.

Универсальные пламегасители являют собой оптимальную замену катализатора, если владельцем автомобиля предусмотрено построение спортивной выхлопной системы и другая тюнинговая модернизация.

Для более подробной характеристики стронгеров необходимо рассмотреть каждую модель по отдельности, но, поскольку, разновидностей множество и каждый вид расписать не получится, то придется подойти к классификации более обобщенным способом.Например, Польша предлагает стронгер (пламегаситель), обладающий рядом достоинств и, к сожалению, недостатков:

  • Возможность прогорания исключена.
  • Отражает и поглощает звуковую волну.
  • Прибавляет мощность от 1 до 5 Л.С.
  • Невысокая на стронгер цена.
  • Благодаря такому пламегасителю мотор не забивается.

Недостатками подобныхстронгеров являются:

  • Выхлопная система в ускоренном темпе теряет свою актуальность в силу дожигания топлива.
  • Степень звукового отражения неоднозначна, то есть, результат интенсивности звука зависит от объема двигателя.
  • Установка стронгера в новые автомобили (Euro 2 и подобные) требует перепрошивки под эти марки авто.
  • Защитникам окружающей среды такой вариант не подойдет, поскольку, степень токсичности выхлопных газов высока.

Китайский пламегаситель и его аналоги «плюсов» не имеют (исключение: низкая на стронгер цена), при этом, «минусов» значительно выше.

Предварительные нюансы

Начнем с простого понятия катализатора, который почему-то хотят своими руками или руками мастером заменить на пламегаситель. Катализатором является устройство, входящее в состав выхлопной системы. Оно служит для очистки газов, вырабатываемых при сгорании топлива, от всевозможных примесей.

Но если это устройство ломается или загрязняется, вернуть его начальный уровень работоспособности не так просто. Фактически автовладельцами принимается одно из 2 решений. В первом случае они покупают новую деталь, и устанавливают на место старой. Вторым вариантом считается замена катализатора не устройство под названием пламегаситель. Он же стронгер. При этом вокруг второго способа ходит очень много споров и разговоров. Автомобилисты порой не понимают, зачем это делать, что даст такая доработка и не ухудшит ли она работу машины.

Автолюбители разделились на 2 лагеря. Одни утверждают, что установка стронгера является прекрасным решением по тюнингу. Другие же уверены, что от такой модернизации получается только вред.

Но насколько в действительности удаление катализатора будет опасным? И если это вредно, то почему в Екатеринбурге, в Спб, таких городах как Москва, Воронеж, Волгоград и в других точках страны СТО активно предлагают эту услугу? Да и цена не так уж сильно кусается.

Все дело в мифах, которые сформировались вокруг пламегасителей. Они выглядят следующим образом:

  • мотор начинает быстро выходить из строя;
  • возникает поломка глушителя;
  • двигатель сильно шумит;
  • отработавшие газы становятся опаснее по своему составу;
  • наносится огромный вред природе;
  • в салоне можно отравиться выхлопом;
  • мотор пожирает топливо в огромных количествах;
  • в разы сокращается моторесурс;
  • выхлопная система служит совсем немного и пр.

Но я не зря акцентировал внимание на том, что это мифы. Большинство из них очень далеки от истины

Потому сейчас нужно изучить все плюсы и минусы, рассмотреть суть и понятие пламегасителя, и прийти к соответствующим выводам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
