Почему стучат гидрокомпенсаторы на холодном или горячем двигателе

Гидрокомпенсаторы

Гидрокомпенсаторы клапанов являются деталями, относящимися к системе газораспределения двигателя и отвечают за компенсацию теплового зазора между толкателем клапанов и торцевой частью клапана. Гидрокомпенсатор клапанов является на сегодня обязательной частью практически любого легкового автомобиля, вне зависимости от его класса и назначения.

Для чего нужен гидрокомпенсатор клапанов?

Клапаны цилиндра, толкатели клапанов – неотъемлемые детали двигателя автомобиля. Задачей клапанов является впуск топливо–воздушной смеси в цилиндр, а затем выпуск отработавших газов из цилиндра. Управление открытием и закрытием клапанов осуществляется распределительным валом через специальные толкатели. Между толкателями и клапанами существует зазор, который изменяется по мере прогрева двигателя. Если данный зазор не устранить, толкатель будет стучать о клапан, чего быть не должно.

Для автоматического устранения данного зазора применяются специальные устройства, которые работают за счет давления масла и называются гидрокомпенсаторы клапанов. Гидрокомпенсаторы клапанов устанавливаются на каждый клапан и соединены с масляной системой двигателя.

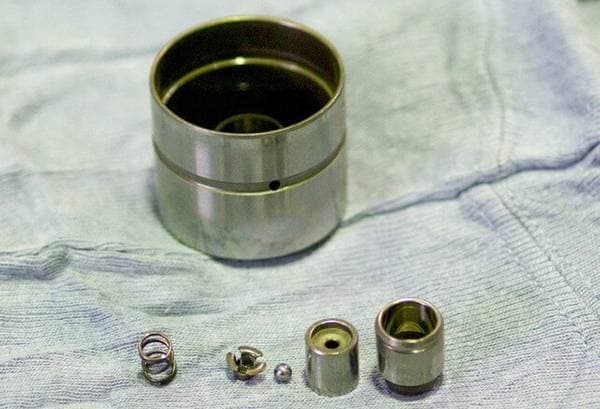

Гидрокомпенсатор представляет собой корпус, который внешне похож на поршень. На верхнюю часть корпуса оказывает давление толкатель или эксцентрик распредвала. Боковая стенка корпуса обязательно имеет канавку и отверстия для подачи масла. Внутри в центре корпуса размещается плунжер и поршень, являющиеся главными рабочими частями. Под воздействием давления масла поршень смещается вниз и давит на торец клапана.

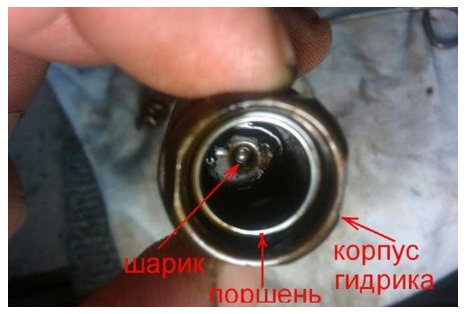

Между поршнем и плунжером имеется пружина с шайбой в центре отверстия и шариком, который выполняет функцию запорного клапана, удерживающего в полости поршня достаточное количество масла. Когда клапан находится в положении «закрыто», то масляные каналы корпуса сообщаются с каналами системы смазки мотора. Давление масла уравнивается. При давлении эксцентрика корпус смещается с клапаном вниз и сообщающиеся каналы перекрываются. В этот момент в плунжере находится именно такое количество масла, которое обеспечивает беззазорное соприкосновение рабочих частей. Поэтому клапана с такими компенсаторами не стучат.

Как часто менять гидрокомпенсаторы клапанов?

Необходимость замены гидрокомпенсаторов клапанов возникает в случае износа его рабочих частей (например, износ плунжерной пары или перепускного шарикового клапана). При этом пробег автомобиля может быть самый разный, в зависимости от многих факторов – от надежности данного узла, изначально заложенной при конструировании, от качества используемых материалов, и, самое главное – от качества масла и его своевременной замены.

При использовании качественного масла и регламента технического обслуживания, неисправность гидрокомпенсаторов клапанов может не возникнуть до конца срока службы автомобиля. И наоборот, при использовании масла низкого качества, частом перегреве двигателя, гидрокомпенсаторы могут выйти из строя. Об износе и выходе из строя гидрокомпенсаторов клапанов могут подсказать шумы и стуки, возникающие при работе двигателя.

Почему стучат гидрокомпенсаторы

Причины появления стука гидрокомпенсаторов могут быть низкое давление моторного масла в системе ДВС, плохое качество масла или из-за увеличения зазоров сопряженных деталей. Сами зазоры клапанов можно отрегулировать двумя способами.

капитальный ремонт двигателя

Гидрокомпенсатор — это устройство, регулирующее тепловой зазор клапанов газораспределительного механизма (ГРМ). Простыми словами, гидрокомпенсатор — это плунжер, в который приходит моторное масло из системы ДВС.Гидрокомпенсатор располагается между клапаном и кулачком вала ГРМ. В момент полного закрытия клапана, гидрокомпенсатор пружиной прижимается к кулачку распределительного вала. Во время проворачивания вала, кулачок толкает гидрокомпенсатор (ГК) из через специальный клапан из плунжерной пары выдавливается порция масла, после чего масло перестает подаваться.

Затем опять появляется зазор и через 180 градусов поворота вала цикл повторяется. Поэтому гидрокомпенсатор должен правильно выставлять зазор клапанов вне зависимости, двигатель горячий или холодный, и вне зависимости от степени теплового расширения.

По мере износа деталей в двигателе, автоматически выставлять нужные зазоры уже не всегда получается. На это влияет и качество моторного масла. Грязное масло имеет твердые частички, которые мешают работе гидриков. Если появления стуков гидрокомпенсаоторов не принимать меры по их устранению, то детали ГРМ будут выходить из строя, будут зависать клапана.

Порядок замены гидрокомпенсаторов

Замена этой детали на новую является простой процедурой, которую можно выполнить своими руками, марка автомобиля в этом случае не так важна, так как конструкция мотора и принцип действия у всех силовых агрегатов аналогичен. Отличием является только в том, что при замене компенсатора на некоторых моделях нужно менять и прокладку крышки ГБЦ. Но, в общем, принцип проведения замены одинаков, поэтому следует рассмотреть замену этой детали в целом.

Порядок замены:

Снять крышку клапанов.
Удалить звездочку с распределительного вала. Это выполняется, применяя проволоку. Необходимо просто зацепить деталь и поднять вверх.
Проверить натяжитель и успокоитель. Если они слишком износились, то их следует заменить новыми.
Удалить крепления с коленчатого вала и снять постель.
Снять рокеры и положить их в определенной последовательности. Можно расположить их по номерам, во избежание перепутывания.
Снять по очереди компенсаторы. При демонтаже разных деталей придется прикладывать разную силу. Это можно объяснить вибрацией при езде. Гидрокомпенсаторы также располагают по номерам, если планируется их чистка и диагностика.
Промыть и прочистить маслопровод, и места их установки.
Закрутить гидравлические компенсаторы на место

При проведении монтажа следует проявлять осторожность, так как в случае прикладывания большой силы можно повредить деталь. Поэтому целесообразно применять ключ с динамометром.
После монтажа следует установить снятые детали по номерам, обратным снятию.
В обязательном порядке следует закрепить клапаны на местах широкой отверткой.

Демонтированные клапаны можно отреставрировать, промыв их, однако чаще всего после замены, старые детали никто не промывает.

Этот порядок работы полностью аналогичен замене клапанов на Нива Шевроле. У других автомобилей имеются незначительные отличия. Если вы не обладаете достаточными навыками, либо не уверены в своих действиях, то рекомендуется обращаться в специализированные мастерские.

Если вы являетесь хозяином автомобиля с гидрокомпенсаторами n52, то для удаления посторонних звуков необходимо, лишь заменить масло более вязким, например маслом 5W-40. Такая замена может исправить проблему, если виновато было масло. Если вы эксплуатируете автомобиль слишком медленно, то это также губит мотор автомобиля. Необходимо следовать такой заповеди: медленный разгон при медленном замедлении. Это будет помогать сохранять мотор, а также уменьшать расход горючего.

Замена гидрокомпенсаторов на Приоре 16 клапанов своими руками:

Как стучат гидрокомпенсаторы

Стук гидрокомпенсаторов напоминает цокот, очень похожий на цокот не натянутой цепи. Доносится он из головки блока цилиндров. С ее верхней части. Стук компенсаторов может проявляться на холодную или на горячую, либо же присутствовать всегда, в зависимости от износа компенсаторов.

Как мы знаем, работа гидрокомпенсаторов напрямую связана с маслом. Когда двигатель холодный, масло еще просто не попало в гидрокомпенсаторы, поэтому мотор может какое-то время характерно цокать. Но спустя короткое время, если нет других предпосылок – стук пропадет.

Очень явно данный симптом наблюдается на отечественных классических моторах, которые устанавливаются в Нивы последних годов выпуска. В свое время в компанию “ВАЗ” счастливые обладатели данных моторов писали коллективное письмо и требовали отзывную компанию.

Как устранить стук гидрокомпенсаторов на Лада Веста вспомогательными средствами

Заводом-изготовителем срок службы гидрокомпенсаторных механизмов закладывается на весь период эксплуатации мотора. Регламентных работ по поводу обслуживания этих узлов не предусмотрено. Заливая качественную смазывающую жидкость, и зная, как часто менять масло в двигателе, проблем с гидротолкателями удастся избежать.

Использовать проверенную смазку

При первом появлении стуков часто предпринимаются попытки сменить маслосостав. Что же, действие оправданно как при фиксации факта сразу после замены эмульсии, так и в качестве заблаговременного предотвращения закоксовки гидротолкателей

Важно не отклоняться от заводских норм по вязкости:

• 0W-30 (-40…+25)°C.
• 0W-40 (-40…+30)°C.
• 5W-30 (-30…+25)°C.
• 5W-40 (-30…+35)°C.

Но и этого недостаточно. Хорошим будет тот продукт, который, по отзывам, беспроблемен для ВАЗ 21129. Поскольку разработка еще молода и технических сведений по маслам собрано мало, можно использовать базу по 126 и 127 шестнадцатиклапанникам. К примеру, для них не подходил Shell Helix Ultra 5W-40. В числе оптимальных смазок значились такие:

• Liqui Moly Optimal Synth.
• Mobil Ultra.
• Total Quartz Energy 9000.
• Wagner Windigo.

Присадки

Дополнительная автохимия не используется в качестве основного решения проблемы. Ее задача – отсрочить ремонт на несколько тысяч км. Соответственно пользоваться данным методом целесообразно только в случае износа или повреждения компенсаторов. В качестве присадок можно рассматривать Liqui Moly Hydro-Stossel-Additiv и продукцию XADO.

Промывка

Проводить промывочные мероприятия уместно при фиксации факта закоксованности или засоренности гидравлических компенсаторов. Только вот убрать стук загрязненных гидрокомпенсаторов на Лада Веста поможет локальная мойка, а не общая. Через гидротолкатели маслоэмульсия прокачивается плохо, отсюда и низкая эффективность комплексной промывки.

Снять клапанную крышку на 129-м моторе непросто, а для локальной мойки доступ к гидромодулям – необходимое условие. Дефектный компенсатор либо имеет постоянный зазор, либо заметно легче остальных продавливается деревянным клином, упираемым в нерабочую поверхность кулачка.

Для смытия нагара и удаления посторонних продуктов сойдут такие жидкости:

• Димексид.
• Ацетон + керосин (2:1).
• Сольвент.
• Любая промывка-пятиминутка.

Причины стука гидрокомпенсаторов

К основным причинам стука гидриков можно отнести две неисправности:

1. механическая части гидрокомпенсатора
2. масло подачи двигателя к гидрокомпенсатору

К механическим неисправностям можно отнести:

1. Выработка и износ плунжерной пружины. Чаще всего является естественным износом, возникает из-за того, что кулачки распредвала оставляют выработку на поверхности.
2. Засорение гидрокомпенсатора. А именно засорение клапана который отвечает за масло подачу. В следствии данной неисправности гидрокомпенсатор начинает залипать.
3. Завоздушивание. Возникает при недостаточной подачи масла в механизм.
4. Нагар и загрязнение основных элементов гидрокомпенсатора. Возникает при использовании некачественного масла или присадок.

Неисправности масло подачи к гидрокомпенсатору, могут быть вызваны:

• Неисправность масляного фильтра.
• Низкое давление масла
• Неправильная вязкость масло, либо не то масло
• Перегрев мотора, вследствие чего масло теряет свои свойства.

Как говорилось ранее стук гидрокомпенсаторы возможен как на горячую, так и на холодную.

Когда мотор хорошо прогрет, и появляется отчетливый стук гидриков который означает, что есть проблемы с маслом. Возможно масло уже потеряло свои свойства и требует замены. Либо залито масло, которое не подходит по регламенту к вашему мотору. Так же не исключен вариант засорившегося масляного фильтра.

Помочь в данном случае может замена масла и масляного фильтра. Если стук на горячую остался, стоит продиагностировать другие элементы двигателя. Возможно проблема в них.

Что касается стука на холодную, то тут не стоит беспокоится, практически всегда данный стук не является критичным.

Как определить неисправный гидрокомпенсатор

Для самостоятельного обнаружения дефектного гидрокомпенсатора фонендоскоп с металлическим наконечником поочерёдно прикладывают к клапанной крышке в местах расположения «гидриков». В области неисправных толкателей слышится сильный стук.

При отсутствии фонендоскопа тестер можно изготовить из подручных средств. С одного края металлического прута крепят резонатор (пивная или глубокая консервная банка). Прижав ухо к резонатору, прут свободным концом прикладывают к клапанной крышке. Последовательность поиска схожа с работой фонендоскопа.

Найти неисправный гидрокомпенсатор опытный водитель может самостоятельно

В крайнем случае можно воспользоваться обычной деревянной палкой.

При снятой клапанной крышке каждый гидрокомпенсатор пытаются продавить отвёрткой. Легко утапливаемый толкатель неисправен.

Почему стучат гидрокомпенсаторы

Появившийся характерный металлический стук, прежде всего, сообщает о возникновении зазора в ГРМ, который гидроопора не в состоянии компенсировать.

В зависимости от температуры мотора классифицируют возможные неисправности и проблемы, явившиеся поводом для возникновения стука гидрокомпенсаторов.

На холодную

Частыми причинами цокота гидроопор в только что заведённом двигателе могут быть:

1. Попадание грязи внутрь компенсатора. По этой причине могут заклинить как плунжерная пара, так и шарик возвратного клапана. В обоих случаях гидротолкатель не будет выполнять своей функции.
2. Грязное масло. Со временем в масле скапливаются продукты трения деталей и сажа. Всё это может забить масляные каналы, снабжающие рабочей жидкостью «гидрики». После прогрева двигателя текучесть масла повышается, и каналы постепенно промываются.
3. Износ узлов гидротолкателя. Рабочий ресурс компенсатора – 50–70 тыс. км. В этот период на рабочих поверхностях могут наблюдаться повреждения, нарушающие их герметичность. В итоге в поршневой полости компенсатора отсутствует необходимое давление масла.
4. Слишком вязкое масло. В этой ситуации до полного прогрева мотора масло в полном объёме не проникает в гидротолкатели, которые не могут выполнять свою функцию.
5. Засорённый масляный фильтр. В этой ситуации холодное вязкое масло в необходимом объёме не в состоянии проходить через фильтр и поступать в головку двигателя. Иногда проблема исчезает после прогрева мотора.
6. Закоксованность масляных каналов. Может возникнуть как в блоке цилиндров, так и в компенсаторе. В этой ситуации рекомендуется не пользоваться чистящими присадками. Поможет только механическая чистка после разборки.

На горячую

Причины стука гидрокомпенсаторов на холодном двигателе актуальны и для прогретого до рабочей температуры агрегата. Но есть проблемы, проявляющиеся только на горячую:

1. Масло потеряло свои качества. После 5–7 тыс. км масло вырабатывает рабочий ресурс. Вязкость у него снижается. На холодную гидротолкатели не стучат. При разогреве мотора становится слышен стук, вызванный отсутствием масла в «гидриках» из-за низкого давления в системе смазки.
2. Неисправный масляный насос. Не выдаёт рабочего давления. Масло до гидрокомпенсаторов не доходит.
3. Критически низкий или чрезмерно высокий уровень масла. Обе ситуации чреваты вспениванием разогретого продукта и завоздушивания гидротолкателей. Попавший в компенсатор воздух при сжатии не образует нужного давления, появляется стук.

Видео: устройство, принцип действия, причины стука

Стук новых узлов

После установки новый гидротолкатель в течение 100–150 км пробега начинает стучать. Это связано с притиркой деталей, после которой стук пропадает.

Если при установке компенсатор не до конца посадить в колодец, масляный канал головки блока не совпадёт с отверстием в корпусе «гидрика». Масло не будет поступать в компенсатор, который сразу же застучит.

Иногда при установке толкателя внутрь колодца попадает грязь, забивающая масляный канал. В этом случае достают компенсатор, канал механически чистят.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и масло из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

• Механический износ плунжера и его посадочного места. В таком случае масло не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
• Заклинивание плунжера в посадочном месте из-за загрязнения;
• Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
• Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
• Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
• Выработанный ресурс масла, а также значительное его засорение продуктами трения;
• Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Стучат гидрокомпенсаторы. Причины и последствия

Цокающие, лязгающие, постукивающие толкатели это только первый сигнал о том, что с двигателем не все в порядке. Стук гидрокомпенсатора, как лакмусовая бумажка состояния системы смазки, да и всего двигателя. Визуально мы не можем судить о степени износа масла или чистоты масляных каналов. Приборы на панели тоже ничего не скажут — давление и уровень в порядке, значит все нормально. Гидрокомпенсатор любой конструкции — это тонко настроенное плунжерное устройство, которое отреагирует на любые негативные изменения в системе смазки.Стук гидрокомпенсатора может говорить о других проблемах в двигателе

Можно ли ездить с неисправными гидрокомпенсаторами

Крайне нежелательно. Мы же понимаем, что стук гидриков говорит о некорректной работе газораспределительного механизма. А это значит, что фазы газораспределения не настроены как положено.

• высокий расход топлива;
• сильную потерю мощности;
• возможен перегрев двигателя;
• если затянуть с ремонтом, запросто прогорят клапана или днище поршня.

Словом, при появившемся стуке желательно как можно скорее провести диагностику и ремонт.Пргоревший клапан – последствие стука гидрокомпенсаторов

Стучат гидрокомпенсаторы на холодном моторе

Стук гидриков на прогретом и холодном двигателе может говорить о разных неисправностях и проблемах. Впрочем, нет таких неприятностей, которые нельзя было бы исправить. Холодные гидротолкатели могут цокать по ряду простых причин:

1. Проблема с самим гидрокомпенсатором. Гидрики — это тонкое устройство, которое имеет свой ресурс и если они прошли более 50-70 тысяч, скорее всего, будет необходима замена гидрокомпенсаторов. Тем не менее есть вероятность, что гидрокомпенсатор просто закоксовался. В этом случае его можно отмыть, осмотреть и сделать вывод о состоянии. Лечение без разборки головки в этом случае невозможно.
2. Проблема с маслом. Если мы знаем, что ресурс масла уже на исходе, после замены автомобиль прошёл больше 5-7 тысяч, стук гидрокомпенсаторов будет вызван износом масла. Оно теряет свои характеристики и начинает только вредить двигателю — теряет вязкость, забивает масляные каналы и закупоривает масляный фильтр. Гидрики тоже страдают от грязного старого масла, поэтому его нужно срочно менять, пока мы не угробили двигатель.
3. Перепускной клапан гидрокомпенсатора. После остановки двигателя в корпусе гидрокомпенсатора должно оставаться закачанное масло. Оно удерживается шариковым клапаном для того, чтобы при следующем запуске плунжер не ждал новой порции масла, а сразу принимался за работу. Поэтому стук гидрокомпенсатора на холодную, при том, что на горячую он не стучит, может говорить о забитом или изношенном клапане гидротолкателя. Решение вопроса — прокачка гидрокомпенсатора или замена при неудаче.
4. Забитые, закоксованные масляные каналы. Как в головке блока, так и в самом гидрике. Оптимальное решение — механическая очистка каналов с разборкой головки блока. Некоторые водители применяют всякую химию, есть присадки для масла, которые должны восстанавливать работоспособность гидриков. Но чудес не бывает и присадкой мы в лучшем случае отсрочим неминуемую очистку каналов компенсатора или самой головки.
5. Марка и вязкость масла не соответствует условиям эксплуатации двигателя. Оно может быть слишком вязким или слишком жидким. И в том, и в другом случае первым делом отреагируют гидрокомпенсаторы.
6. Забитый масляный фильтр. Он меняется вместе с маслом, поэтому после замены того и другого стук на холодную может прекратиться.

Стук гидрокомпенсаторов на горячем двигателе

1. Масло исчерпало свой ресурс. Как и в случае со стуком на холодную, меняем масло вместе с фильтром, если после замены пробег составил 5-7 тысяч.
2. Забиты клапана гидриков. На холодную в этом случае стука может не быть, но при нагревании и расширении корпуса, плунжера и клапана толкателя, масло может не поступать в корпус при определённой температуре прогрева. Выход — чистка гидрокомпенсаторов.
3. Уровень масла. Если уровень масла ниже нормы, масляный насос физически не сможет подать его в самые дальние точки системы смазки. Правда, об этом должна просигнализировать контрольная лампа давления или уровня. В любом случае, проверяем уровень масла и доводим его до нормы.
4. Давление. Масляный насос не в состоянии развить необходимое давление масла. Как и в предыдущем случае, это грозит завоздушиванием компенсаторов. Проверяем уровень масла и его давление. Возможно, что масляный насос изношен, либо вышел из строя редукционный клапан маслонасоса, забилась приёмная сетка.
5. Механические повреждения гидрокомпенсатора или места его установки. Выяснить это можно только после снятия клапанной крышки и внимательного осмотра газораспределительного механизма.

Ищем причины стука

Проще всего начать поиск первопричин с определения уровня масла в системе. Для этого достаточно использовать специальный щуп:

• Если жидкости больше, чем требуется по норме – слить лишнее;
• Если меньше – долить.

Следующий шаг – осмотреть насосное оборудование и фильтрующую систему на предмет загрязнений и повреждений.

https://youtube.com/watch?v=vVS2c_LoD8s

Последний этап – проверка самих гидрокомпенсаторов.

• Нажать на каждое подобное изделие специальной выколоткой из мягкого металла;
• Если для его прожимания не потребуется приложить значительных усилий, то с данным изделием явные проблемы – рабочий элемент прожимается с довольно серьезным усилием.

• Выставить распредвальные кулачки выступами вверх;
• Визуально осмотреть их на наличие зазоров между ними и толкателями;
• Наличие зазора сигнализирует о неисправности.

Чтобы окончательно удостовериться в неисправности, необходимо поочередно утопить с помощью деревянного клина каждый гидрокомпенсатор и сравнить скорость их перемещения. Наиболее скоростной (особенно при наличии зазора) явно функционирует не правильно.
