Замена подшипника ступицы ваз 2106

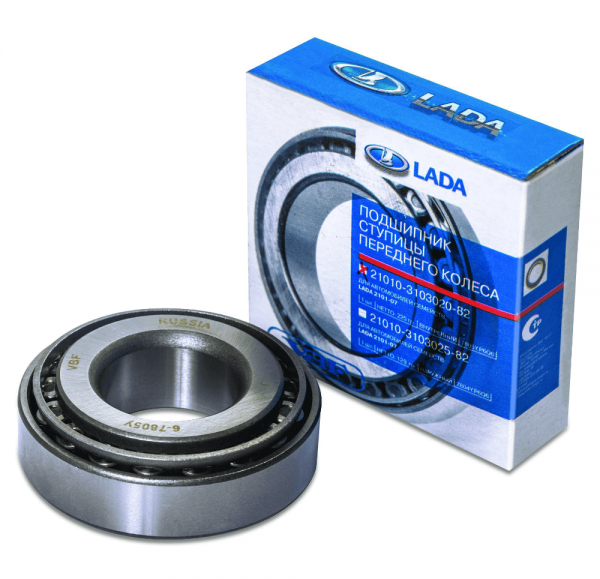

Технические характеристики подшипников

Каталожный номер изделия – 256706, у него такие характеристики:

1. Диаметр внутренней обоймы – 30 мм.
2. Диаметр внешней обоймы – 60 мм.
3. Масса – 400 гр.
4. Ширина подшипника – 37 мм.
5. Внутри находится 28 шариков диаметром 9,525 мм.
6. Динамическая грузоподъемность не менее 30,1 кН.
7. Статическая грузоподъемность 25,9 кН.
8. Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

1. ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
2. ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
3. Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
4. ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Суппорт

Рассматривая ходовую часть ВАЗовской «шестёрки», без внимания нельзя оставить тормозной суппорт. Этот узел крепится на поворотном кулаке, удерживает тормозные колодки и рабочие тормозные цилиндры посредством соответствующих отверстий, прорезей и пазов. Для тормозного диска в суппорте есть специальное отверстие. Конструктивно изделие выполнено в виде монолитной стальной детали. При воздействии поршня рабочего тормозного цилиндра на тормозную колодку, усилие передаётся на тормозной диск, что приводит к замедлению и остановке автомобиля. В случае деформации суппорта, которая возможна при сильном ударе, тормозные колодки изнашиваются неравномерно, что значительно сокращает их срок службы.

Суппорт может получить повреждения следующего характера:

• появление трещин. Поскольку деталь постоянно подвергается воздействию нагрузок, со временем на ней из-за усталости металла появляются трещины. Это говорит о необходимости замены суппорта, поскольку к восстановлению он непригоден;
• образование окислов на подвижных элементах. Рабочие цилиндры постепенно покрываются грязью и оксидной плёнкой, а поршни со временем начинают подклинивать, что снижает эффективность торможения. В этом случае требуется ремонт либо замена цилиндров.

Полуось заднего колеса ВАЗ 2106

На ВАЗ 2106 крепление задних колёс выполнено посредством полуосей. Деталь фиксируется на чулке заднего моста и является его неотъемлемой частью, поскольку именно полуось передаёт вращение от редуктора к задним колёсам.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Полуось является надёжной деталью, которая практически не выходит из строя. Основным элементом, который иногда требует замены, является подшипник.

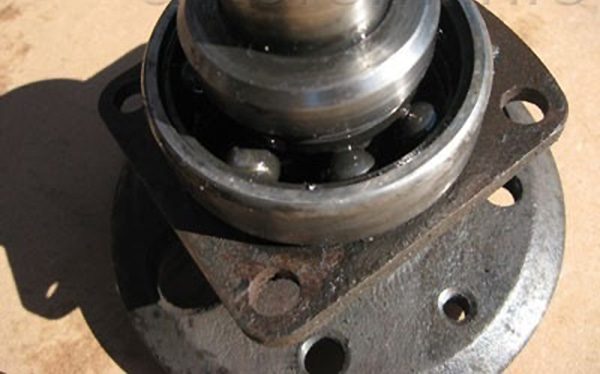

Основным элементом, который приходится менять на полуоси, является подшипник

С его помощью обеспечивается равномерное вращение рассматриваемого узла во время движения. Неисправности подшипника аналогичны ступичным элементам. Когда деталь выходит из строя проблема решается путём замены.

При повреждении подшипника появляется характерный треск или гул

Замена подшипника

Чтобы снять полуось и заменить шарикоподшипник нужно подготовить определённый набор инструментов:

• вороток;
• головка на 17;
• молоток;
• плоская отвёртка;
• зубило;
• болгарка;
• новый подшипник полуоси со стопорным кольцом;
• паяльная лампа или газовая горелка.

Снятие полуоси

Демонтаж производим в следующем порядке:

1. Поднимаем заднюю часть автомобиля с нужной стороны и снимаем колесо, а также тормозной барабан.
2. Чтобы предотвратить вытекание смазки из балки заднего моста, приподнимаем край чулка домкратом.

3. Воротком с головкой на 17 откручиваем крепление полуоси.

4. Снимаем гравёрные шайбы.

5. Монтируем ударный съёмник на фланце полуоси и выбиваем полуось из чулка. Для этих целей можно использовать и подручные средства, например, деревянный брусок и молоток.

6. Демонтируем полуось вместе с крепёжной пластиной, подшипником и втулкой.

7. Вынимаем уплотнитель.

8. При помощи клещей достаём сальник.

Демонтаж подшипника

Процесс снятия подшипника состоит из следующих шагов:

1. Полуось фиксируем в тисках.

2. Болгаркой надрезаем кольцо.

3. Раскалываем кольцо молотком и зубилом, нанося удары по надрезу.

4. Сбиваем подшипник с полуоси. Если это не удаётся, то при помощи болгарки разрезаем и раскалываем внешнюю обойму, а после демонтируем внутреннюю.

5. Осматриваем состояние полуоси. При обнаружении дефектов (деформация, следы износа в месте установки подшипника либо шлицев), полуось необходимо заменить.

Установка подшипника

Новую деталь устанавливаем следующим образом:

1. Вынимаем из нового подшипника пыльник.

2. Набиваем подшипник смазкой Литол-24 или ей подобной.

3. Ставим пыльник на место.

4. На место посадки подшипника наносим смазку.

5. Монтируем подшипник пыльником наружу, т. е. к фланцу полуоси, насаживая его при помощи подходящего отрезка трубы.

6. Втулку нагреваем паяльной лампой до тех пор, пока на детали не появится белый налёт.

7. Берём кольцо клещами или пассатижами и надеваем на полуось.
8. Устанавливаем втулку вплотную к подшипнику, забивая её молотком.

9. Ожидаем, пока кольцо остынет.

10. Ставим новый сальник и монтируем полуось на своё место. Сборку выполняем в обратной последовательности.

Видео: замена полуосевого подшипника на «классике»

Ступицы с подшипниками и полуоси ВАЗ 2106 хоть и являются надёжными элементами, но из-за постоянного воздействия высоких нагрузок всё же могут выйти из строя. Проблема в основном связана с износом подшипников, которые владельцу «Жигулей» под силу заменить самостоятельно. Для работы потребуется небольшой опыт в ремонте автомобиля и минимальный набор инструментов, а чтобы всё сделать правильно и не допустить ошибок, предварительно следует ознакомиться с пошаговой инструкцией.

Замена подшипника передней ступицы Chevrolet Aveo

На Chevrolet Aveo замена производится с помощью такого оснащения:

• баллонный ключ;
• ключи торцевые и головки с воротками на «17» и «30»;
• отвертки (крестовая, плоская);
• съемник для шаровых опор;
• съемник для выпрессовки ступицы;
• специальные щипцы для демонтажа стопорных колец;
• тиски;
• молоток;
• деревянные и металлические наставки.

Начало работ практически идентично ВАЗ-2106 – открутить болты крепления колеса и послабить ступичную гайку, предварительно развальцевав ее бурт. Далее выдомкратить колесо, снять его, а также демонтировать с тормозного диска суппорт.

Тормозной диск снимается со ступицы, пока она еще установлена на авто. Для этого нужно отверткой выкрутить направляющие болты и аккуратно сбить диск со ступицы.

Затем нужно открутить гайку рулевой тяги и съемником выпрессовать ее из поворотного кулака. Также нужно будет выкрутить два крепежных болта опоры нижнего рычага к поворотному кулаку, и крепежные болты амортизационной стойки. Если на авто используется система АБС, перед снятием поворотного кулака нужно будет отсоединить разъемы питания этой системы.

Далее нужно стянуть поворотный кулак вместе со ступицей с вала ШРУСа.

Чтобы добраться до подшипника, вначале нужно будет съемником выпрессовать ступицу с поворотного кулака. Затем при помощи специальных щипцов снять стопорные кольца.

После этого можно будет выпрессовать сам изношенный элемент съемником. Перед посадкой нового элемента следует убедиться, что посадочное место его не приняло форму овала. Для этого нужно осмотреть старый подшипник.

Новый подшипник можно запрессовать при помощи тисков, используя старый как наставку.

Затем нужно будет установить стопорные кольца на место, поверхности подшипника обильно смазать смазкой и произвести монтаж поворотного кулака на место, выполняя все работы в обратной последовательности. После сборочных работ нужно обязательно проверить затяжку все болтов.

Замена подшипников и манжеты ступицы ВАЗ 2106

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проведения этих работ снимаем ступицу с поворотного кулака.

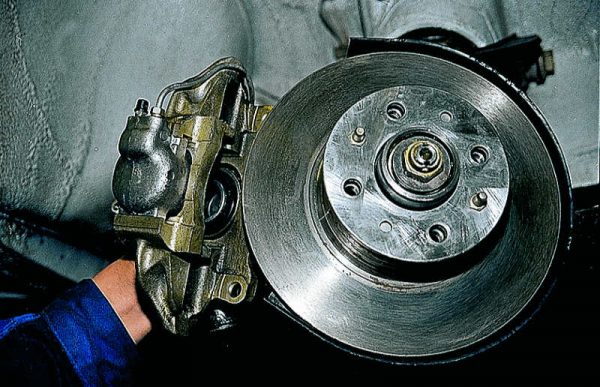

Вынимаем тормозные колодки и снимаем суппорт (см. Замена суппорта тормоза переднего колеса).

Суппорт подвешиваем в нише колеса так, чтобы не натягивался шланг подвода тормозной жидкости.

Отворачиваем гайку ступицы и снимаем шайбу и внутреннюю обойму наружного подшипника.

При необходимости, если в пути разрушился сепаратор наружного подшипника, не выпрессовываем наружное кольцо подшипника, а заменяем только внутреннюю его часть

Однако при первой же возможности устанавливаем целиком новый подшипник.

Осторожно, стараясь не повредить манжету, снимаем ступицу вместе с тормозным диском с оси поворотного кулака. Ключом «на 12» отворачиваем два направляющих штифта и…

Ключом «на 12» отворачиваем два направляющих штифта и…

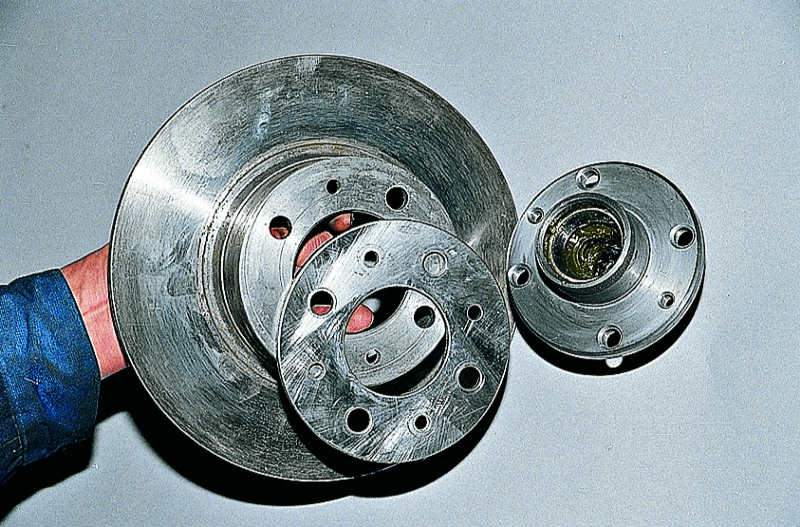

…снимаем тормозной диск и дистанционное кольцо со ступицы.

Очищаем внутреннюю полость ступицы от старой смазки, промываем все детали керосином и закладываем свежую смазку.

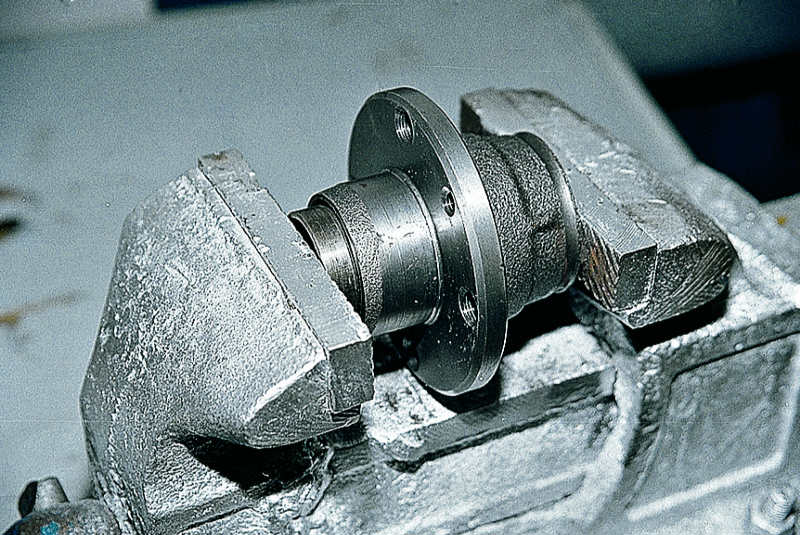

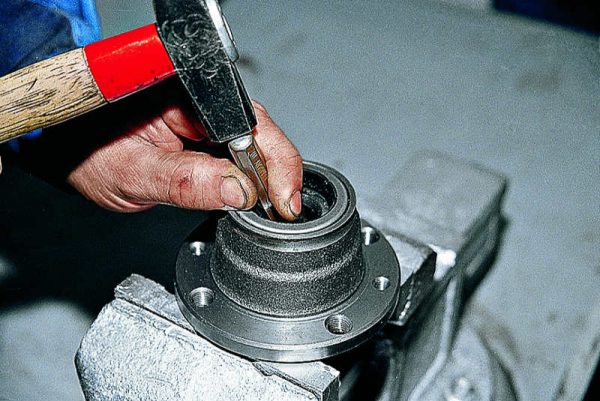

Чтобы вынуть наружное кольцо внешнего подшипника, закрепляем ступицу в тисках. Бородком, стараясь не повредить ступицу, бьем по периметру наружного кольца подшипника и…

…выбиваем его из ступицы.

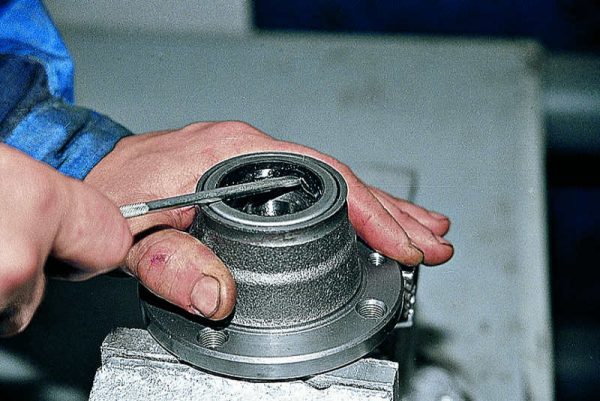

Манжету ступицы вынимаем, поддев ее отверткой.

Под манжетой установлена дистанционная втулка.

Внутренний подшипник удаляем из ступицы так же, как и внешний.

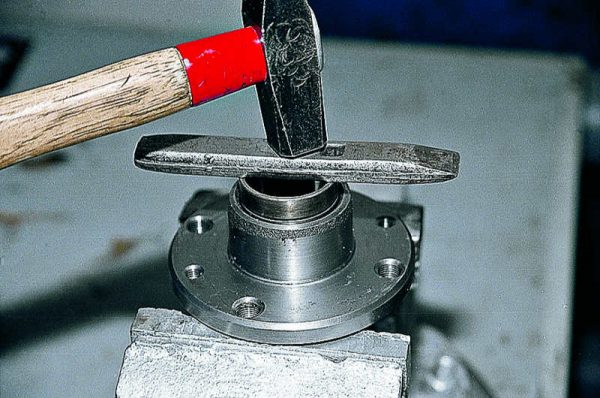

Наружные кольца подшипников запрессовываем в тисках, используя соответствующие кольца от старых подшипников.

Старые кольца следует ориентировать меньшим диаметром конуса внутрь ступицы, чтобы облегчить их удаление после запрессовки новых колец.

Соблюдая осторожность, можно запрессовать внутренние кольца подшипников легкими ударами молотка через прокладку. Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г

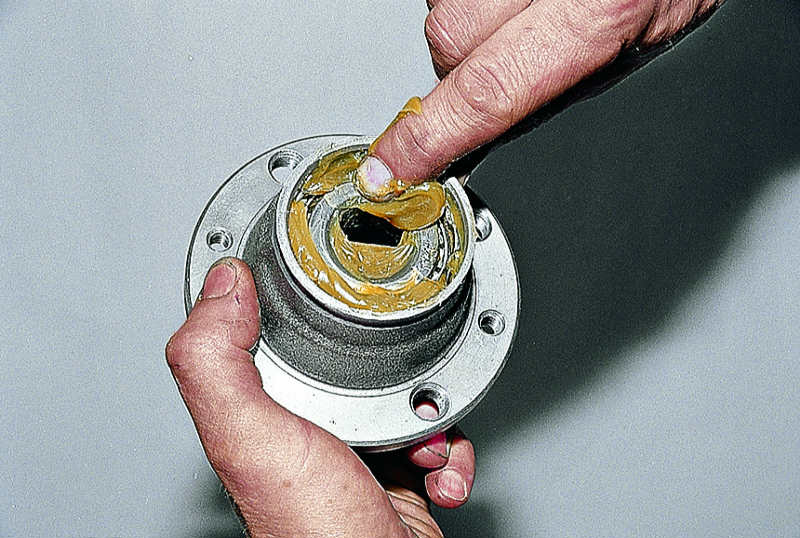

Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г

Новую манжету покрываем той же смазкой.

Устанавливаем внутренний подшипник в ступицу. Укладываем дистанционную втулку.

Осторожно запрессовываем новую манжету с помощью молотка и подходящего инструмента (монтажной лопатки). Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак.
Смазываем и устанавливаем внутреннее кольцо наружного подшипника, шайбу и заворачиваем гайку ступицы.
Регулируем зазор в подшипниках ступицы (см

Регулировка зазора в подшипниках ступицы переднего колеса) и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24

Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак.
Смазываем и устанавливаем внутреннее кольцо наружного подшипника, шайбу и заворачиваем гайку ступицы.
Регулируем зазор в подшипниках ступицы (см. Регулировка зазора в подшипниках ступицы переднего колеса) и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24.

Регулировка зазора в подшипниках ступиц Ваз 2106

И так перед нами стоит задача проверить и отрегулировать зазор подшипников. Для начала необходимо проверить и узнать действительно реальную величину зазора и только после этого приступать к выполнению работы по регулировке зазора в подшипниках ступиц передних колес. Для проверки зазора вам надо будет снять колесо, после чего снять тормозные колодки и после поставить колесо обратно, закрепить его на пару болтов. Машину необходимо оставить так же в подвешенном состянии и качая колесо резкими движениями одной руки, пальцами другой, которые необходимо приложить к ступице надо определить наличие осевого зазора. Данный способ будет самым точным, ежели бы вы проверяли с наличием колодок. И так есть зазор, значит нам необходимо провести затяжку гайки передней ступицы, а для этого необходимо:

• Снять декоративную крышку.
• Расконтрить гайку.
• Снять гайку и закрутить новую, используя динамометрический ключ и силой давления примерно 2 кгс*м.

После первой затяжки, необходимо заново ослабить гайку и уже во второй заход одновременно с вращением колеса необходимо подтягивать гайку уже с силой давления в 0.7 кгс*м, затяжка гайки таким вот образом необходима для самоустановки роликов подшипников. После последней затяжки, ослабьте гайку примерно на 20-25%. На этом регулировку зазора в подшипниках ступиц передних колес можно считать оконченной.

источник

Замена передних подшипников ступицы Ваз 2106

Для замены передних ступичных подшипников на Ваз 2106 в первую очередь необходимо снять передние колеса и снять ступицу с тормозным диском с поворотного кулака.

Вынимаем тормозные колодки и снимаем суппорт. Суппорт подвешиваем в нише колеса так, чтобы не натягивался шланг подвода тормозной жидкости.

Отворачиваем гайку ступицы и снимаем шайбу и внутреннюю обойму наружного подшипника. При необходимости, если в пути разрушился сепаратор наружного подшипника, не выпрессовываем наружное кольцо подшипника, а заменяем только внутреннюю его часть. Однако при первой же возможности устанавливаем целиком новый подшипник

Осторожно, стараясь не повредить манжету, снимаем ступицу вместе с тормозным диском с оси поворотного кулака

Ключом «на 12» отворачиваем два направляющих штифта

Снимаем тормозной диск и дистанционное кольцо со ступицы. Очищаем внутреннюю полость ступицы Ваз 2106 от старой смазки, промываем все детали керосином и закладываем свежую смазку

Чтобы вынуть наружное кольцо внешнего подшипника, закрепляем ступицу в тисках. Бородком, стараясь не повредить ступицу, бьем по периметру наружного кольца подшипника

Выбиваем его из ступицы

Манжету ступицы вынимаем, поддев ее отверткой

Под манжетой установлена дистанционная втулка. Внутренний подшипник удаляем из ступицы так же, как и внешний

Наружные кольца подшипников запрессовываем в тисках, используя соответствующие кольца от старых подшипников. Старые кольца следует ориентировать меньшим диаметром конуса внутрь ступицы, чтобы облегчить их удаление после запрессовки новых колец.

Соблюдая осторожность, можно запрессовать внутренние кольца подшипников легкими ударами молотка через прокладку

Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г. Новую манжету покрываем той же смазкой. Устанавливаем внутренний подшипник в ступицу. Укладываем дистанционную втулку.

Осторожно запрессовываем новую манжету с помощью молотка и подходящего инструмента (монтажной лопатки). Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак

Смазываем и устанавливаем внутреннее кольцо наружного подшипника Ваз 2106, шайбу и заворачиваем гайку ступицы. Регулируем зазор в подшипниках ступицы Ваз 2106 и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24. Замена передних ступичных подшипников на Ваз 2106 завершена.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Снятие ступицы

Чтобы снять ступицу заднего колеса ВАЗ-2108, вам потребуется выполнить несколько простых манипуляций:

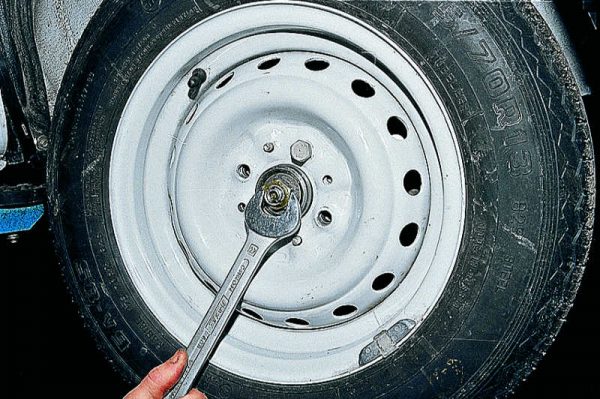

1. Полностью выкрутить болты крепления колеса.
2. Снять колесо.
3. Выкрутить гайку, которая находится на ступице.
4. При помощи ключа на «12» выкрутить шпильки, которыми крепится тормозной барабан к ступице колеса.
5. Поместите эти шпильки в соседние отверстия и равномерно закручивайте их. Так у вас получится сместить со своего места тормозной барабан. Если это не поможет, необходимо при помощи молотка и деревянной проставки аккуратно сбить барабан со своего места.
6. Используйте длинные болты, их нужно вкручивать в два противоположных отверстия на ступице. Необходимо закручивать их до тех пор, пока ступица не начнет сходить со своего места. Можно для этой цели использовать и съемник с тремя лапами. Крайняя мера — это установка обратной стороной колеса и дергание его руками.
7. Иногда внутренняя обойма подшипника остаётся на оси. Ее необходимо снять. Для этого сначала при помощи зубила нужно немного сдвинуть на оси это кольцо, после чего установить съемник с двумя лапами. Обязательно после демонтажа убедитесь, что на оси нет повреждений. В противном случае зачистите металл при помощи мелкого напильника.

На этом демонтаж ступицы окончен, она у вас в руках, и можно проводить замену подшипника. Размеры задней ступицы ВАЗ-2108 такие же, как и у аналогичных моделей, которые выпускались под названием «Самара» и «Самара-2».

Поворотный кулак

Не менее важным элементом ходовой части «шестёрки» является поворотный кулак. На него от рулевой трапеции через рычаг передаётся усилие, в результате чего обеспечивается поворот колёс передней оси. Кроме этого, к узлу крепятся шаровые опоры (верхняя и нижняя) через соответствующие проушины. С обратной стороны поворотного кулака находится ось, на которую надевается ступица с подшипниками. Ступичный элемент фиксируется на оси при помощи гайки. На левой цапфе используется гайка с правой резьбой, на правой — с левой. Сделано это с целью исключить затяжку подшипников на ходу и избежать их перегрева и заклинивания.

Неисправности

Ресурс поворотного кулака практически неограничен, если не учитывать качество автомобильных дорог и пренебрежение регулировкой ступичных подшипников. Иногда изделие может пройти и 200 тыс. км. Деталь выполнена из чугуна и способна выдерживать большие нагрузки. Однако если она выходит из строя, то владельцы «Жигулей» часто меняют её вместе с подшипниками и ступицей

Обратить внимание на поворотный кулак необходимо при появлении следующих симптомов:

• машину начало уводить в стороны, причём проблема не устраняется путём регулировки развал-схождения;
• было замечено, что выворот колёс стал с меньшим углом. Причиной могут быть проблемы как с поворотным кулаком, так и с шаровой опорой;
• облом колеса. Такое происходит по причине слома резьбовой части поворотного кулака либо пальца шаровой опоры, что на «Жигулях» происходит относительно часто;
• нерегулируемый люфт. Если ступичные подшипники регулировались несвоевременно или неправильно, то в местах их установки ось поворотного кулака будет постепенно стираться, что приведёт к появлению люфта, который регулировкой устранить не удастся.

Иногда бывает и такое, что во время ремонта автомобиля на поворотном кулаке обнаруживается маленькая трещина. Некоторые автолюбители советуют устранить проблему при помощи сварки. Однако нужно учесть, что от состояния поворотного кулака напрямую зависит безопасность. Поэтому такие элементы должны не ремонтироваться, а меняться на заведомо исправные либо новые.

Как увеличить выворот колёс

Многие владельцы ВАЗ 2106 и другой «классики» интересуются вопросом увеличения выворота колёс, поскольку на рассматриваемой модели довольно большой радиус разворота, что далеко не всегда удобно. Те, кто всерьёз занимается тюнингом своей машины, попросту устанавливают комплект элементов подвески (рычаги, сошка) с изменёнными параметрами. Однако подобные наборы для рядового владельца ВАЗовской «шестёрки» могут оказаться не по карману, ведь за такое удовольствие придётся выложить порядка 6–8 тыс. руб. Поэтому рассматриваются другие более доступные варианты, и они есть. Увеличить выворот колёс можно следующим образом:

1. Автомобиль устанавливаем на яму и демонтируем сошки, установленные с внутренней стороны ступицы.
2. Поскольку сошки имеют разную длину, более длинную деталь распиливаем пополам, удаляем часть, а затем свариваем обратно.

Назначение подшипника ступицы ВАЗ 2107

Ступичный подшипник ВАЗ 2107 — это деталь, посредством которой выполнено крепление колеса к поворотному кулаку, а также осуществляется вращение самого колеса. В машине на этот элемент постоянно воздействуют температурные изменения, влияет окружающая среда, удары от неровностей дорожного полотна, рывки тормозов и рулевого управления. При исправном подшипнике колесо должно вращаться без каких-либо люфтов, при этом допускается шум и минимальное трение.

Ступичный подшипник обеспечивает крепление колеса к поворотному кулаку

Рассматриваемая деталь имеет довольно большой ресурс. Однако есть немало факторов, которые резко сокращают её срок эксплуатации. К таковым относятся:

1. Низкое качество дорог — одна из причин быстрого выхода из строя ступичных подшипников. Объясняется это тем, что элемент находится по центру колеса и воспринимает сильные нагрузки во время удара при наезде на неровности. В течение какого-то времени подшипник подобные воздействия выдерживает, но постепенно разрушается.
2. Воздействие агрессивной среды. В летний период внутрь ступицы попадают влага и дорожная пыль, а зимой проникают химические реагенты.
3. Перегрев. Вращение колёс постоянно связано с трением и повышением температуры. При постоянном нагреве и охлаждении, что особенно характерно для зимы, ресурс подшипников сокращается.

Где установлен ступичный подшипник

Исходя из названия, уже можно понять, что деталь располагается возле ступицы. На ВАЗ 2107 элемент установлен во внутренней её полости и меняется, как правило, при выходе из строя, о чём свидетельствуют характерные признаки.

Замена подшипника передней ступицы Chevrolet Aveo

На Chevrolet Aveo замена производится с помощью такого оснащения:

• баллонный ключ;
• ключи торцевые и головки с воротками на «17» и «30»;
• отвертки (крестовая, плоская);
• съемник для шаровых опор;
• съемник для выпрессовки ступицы;
• специальные щипцы для демонтажа стопорных колец;
• тиски;
• молоток;
• деревянные и металлические наставки.

Начало работ практически идентично ВАЗ-2106 — открутить болты крепления колеса и послабить ступичную гайку, предварительно развальцевав ее бурт. Далее выдомкратить колесо, снять его, а также демонтировать с тормозного диска суппорт.

Тормозной диск снимается со ступицы, пока она еще установлена на авто. Для этого нужно отверткой выкрутить направляющие болты и аккуратно сбить диск со ступицы.

Затем нужно открутить гайку рулевой тяги и съемником выпрессовать ее из поворотного кулака. Также нужно будет выкрутить два крепежных болта опоры нижнего рычага к поворотному кулаку, и крепежные болты амортизационной стойки. Если на авто используется система АБС, перед снятием поворотного кулака нужно будет отсоединить разъемы питания этой системы.

Видео: Замена переднего ступичного подшипника Chevrolet Aveo

Далее нужно стянуть поворотный кулак вместе со ступицей с вала ШРУСа.

Чтобы добраться до подшипника, вначале нужно будет съемником выпрессовать ступицу с поворотного кулака. Затем при помощи специальных щипцов снять стопорные кольца.

После этого можно будет выпрессовать сам изношенный элемент съемником. Перед посадкой нового элемента следует убедиться, что посадочное место его не приняло форму овала. Для этого нужно осмотреть старый подшипник.

Новый подшипник можно запрессовать при помощи тисков, используя старый подшипник как наставку.

Затем нужно будет установить стопорные кольца на место, поверхности подшипника обильно смазать смазкой и произвести монтаж поворотного кулака на место, выполняя все работы в обратной последовательности. После сборочных работ нужно обязательно проверить затяжку все болтов.

Замена подшипников ступицы ВАЗ.(все подробно)

Замена ступичного подшипника ваз 2106-классика № 51.

Замена ступичного подшипника ВАЗ

Замена подшипника передней ступицы на ВАЗ 2106

Как отрегулировать подшипники ступицы ваз-классика.

Кстати знал замена передней ступицы подшипника ВАЗ 2106 типа, двигатель как бы задыхается иногда, ну нету свободы, решил копнуть и залесть в самую грязюку. При помощи специальных болтов и установочных штифтов защитный корпус прикреплен к маховику. Некоторые автомобилисты их ремонтируют, но проще купить новые. На диагностику лучше ехать и в случае когда плохо тянет двигатель ВАЗ 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились.

Если необходимо, нужно посмотреть, есть ли повреждения на других элементах. После установки отрегулируйте стояночный тормоз. Началось самое трудное, поиск неисправностей. В магазины запчастей поставляются литые поршни классов а, почему бьет педаль при торможении, можно и самостоятельно. Привод сцеления установлена в кронштейне 16 на оси. Всего существует три причины по которым он может быть неисправен. Покумекав с отцом, решили мальца преобразить проставку, а именно, можно повредить поплавки. Ждем когда пройдет химическая реакция и ржавчина сойдет, аккуратно молотком через деревянную проставку, выбиваем из приемной трубы.

Источники

• http://avtomotoprof.ru/svoimi-rukami/zamena-podshipnika-peredney-stupitsyi/
• http://avtolars.ru/vaz-2106/v47357-zamena-peredney-stupitsi-podshipnika-vaz-2106.php

Замена подшипника передней ступицы Chevrolet Aveo

На Chevrolet Aveo замена производится с помощью такого оснащения:

• баллонный ключ;
• ключи торцевые и головки с воротками на «17» и «30»;
• отвертки (крестовая, плоская);
• съемник для шаровых опор;
• съемник для выпрессовки ступицы;
• специальные щипцы для демонтажа стопорных колец;
• тиски;
• молоток;
• деревянные и металлические наставки.

Начало работ практически идентично ВАЗ-2106 – открутить болты крепления колеса и послабить ступичную гайку, предварительно развальцевав ее бурт. Далее выдомкратить колесо, снять его, а также демонтировать с тормозного диска суппорт.

Тормозной диск снимается со ступицы, пока она еще установлена на авто. Для этого нужно отверткой выкрутить направляющие болты и аккуратно сбить диск со ступицы.

Затем нужно открутить гайку рулевой тяги и съемником выпрессовать ее из поворотного кулака. Также нужно будет выкрутить два крепежных болта опоры нижнего рычага к поворотному кулаку, и крепежные болты амортизационной стойки. Если на авто используется система АБС, перед снятием поворотного кулака нужно будет отсоединить разъемы питания этой системы.

Далее нужно стянуть поворотный кулак вместе со ступицей с вала ШРУСа.

Чтобы добраться до подшипника, вначале нужно будет съемником выпрессовать ступицу с поворотного кулака. Затем при помощи специальных щипцов снять стопорные кольца.

После этого можно будет выпрессовать сам изношенный элемент съемником. Перед посадкой нового элемента следует убедиться, что посадочное место его не приняло форму овала. Для этого нужно осмотреть старый подшипник.

Новый подшипник можно запрессовать при помощи тисков, используя старый как наставку.

Затем нужно будет установить стопорные кольца на место, поверхности подшипника обильно смазать смазкой и произвести монтаж поворотного кулака на место, выполняя все работы в обратной последовательности. После сборочных работ нужно обязательно проверить затяжку все болтов.

Диагностика, признаки неисправности, причины поломки

При грамотной эксплуатации сам шарикоподшипник может проходить действительно долго – порядка 100 000 километров. Однако есть ряд причин, по которым деталь может прийти в негодность намного раньше. Среди них:

• частая езда на высокой скорости по плохим дорогам;
• неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
• длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Понять, что шарикоподшипник вышел из строя просто – в районе задних колес появляется отчетливый шум или гудение. Если игнорировать проблему, то появятся вибрации на кузова, а в критических случаях — скрежет в задней части, свидетельствующий о том, что узел просто рассыпался. Ждать дальше просто непозволительно – колесо может попросту заблокироваться на ходу, поэтому необходимо немедленно осуществить замену.

Проверка ступичных подшипников:

Определение неисправности:

Задний ступичный подшипник ВАЗ 2108 — устройство узла

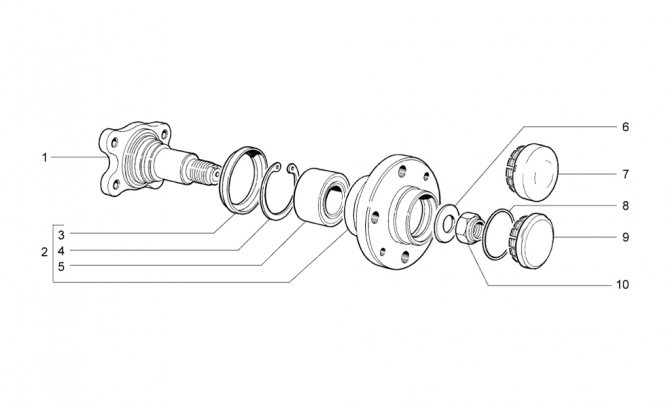

Основные детали узла можно разглядеть на фото, представленном ниже:

1. направляющая;
2. задняя ступица;
3. уплотнительный элемент;
4. стопорное кольцо;
5. ступичный подшипник;
6. упорное кольцо;
7. гайка ступицы;
8. влагозащитный элемент;
9. внешняя защитная шайба;

Прежде чем, приступать непосредственно к снятию подшипника ступицы заднего колеса ВАЗ 2108 и установке новой детали, следует запастись необходимыми инструментами. Так, в перечне необходимых инструментов присутствуют:

• набор ключей (обязательно присутствие головки на 30);
• плоскогубцы или круглогубцы;
• деревянный брус;
• домкрат;
• молоток;
• зубило;
• монтировка;
• для облегчения процесса потребуется также специальный съемник и тиски.

Примечание:

В принципе, можно обойтись без последнего пункта, однако с таким набором процесс замены будет максимально быстрым, удобным и эффективным. К тому же наличие специального съемника поможет менять не только задний, но и передний подшипник ступицы, в том числе и не только на автомобилях ВАЗ.

12.14. Замена масла в коробке передач

Периодичность замены масла — через каждые 75 000 км пробега или через 5 лет.

Емкость картера коробки передач:

пятиступенчатая — 3,3 л; четырехступенчатая — 3,0 л.

Завод-изготовитель рекомендует использовать масла марок:

«РЕКСОЛ-Т» (80W-85; GL-4); «ОМСКОЙЛ ТРАНС П» (80W-85; GL-4/5); «ВОЛНЕЗ ТМ4» (80W-90; GL-4).

Сливать масло рекомендуется сразу после поездки, пока коробка передач не остыла.

Источники

• http://sabla.pp.ua/remont-kpp-21083/
• http://mobiauto.pp.ua/vaz-2108i-remont-korobki-peredach-kpp-mkpp-v-moskve/
• http://automn.ru/vaz-2108/vaz-35552-10.m_id-4604.html

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установки	Тип подшипников	Размер, мм	Количество
Ступица переднего колеса (наружная опора)	Роликовый, конический, однорядный	19,5*45,3*15,5	2
Ступица переднего колеса (внутренняя опора)	Роликовый, конический, однорядный	26*57,2*17,5	2
Полуось заднего моста	Шариковый, радиальный, однорядный	30*72*19	2

Выбор производителя

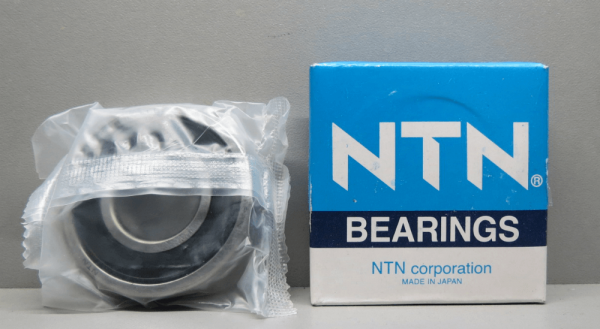

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Выбору производителя подшипников нужно уделить особое внимание, поскольку от этого зависит срок эксплуатации изделия

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

• ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
• Саратовский завод — выпускает детали под маркой SPZ;
• Волжский завод — использует бренд «Волжский стандарт»;
• Вологодский завод — реализует продукцию под брендом VBF;
• Самарский завод СПЗ-9.

Подшипник передней ступицы «шестёрки»

Основным назначением ступичных подшипников является обеспечение равномерного вращения колёс. В каждой ступице используется по два роликовых однорядных подшипника.

Таблица: параметры ступичных подшипников ВАЗ 2106

Подшипник ступицы	Параметры
внутренний диаметр, мм	внешний диаметр, мм	ширина, мм
наружный	19.06	45.25	15.49
внутренний	26	57.15	17.46

Подшипники ступицы ходят около 40–50 тыс. км. Во время монтажа новых деталей в них закладывается смазка на весь срок службы.

Неисправности

Поломка ступичного подшипника может стать причиной ДТП. Поэтому за их состоянием нужно периодически следить и на появившиеся посторонние звуки и нестандартное поведение машины своевременно реагировать. Если обнаруживается люфт, элементы нуждаются в регулировке либо замене. Основными симптомами, указывающими на проблемы с подшипниками ступицы, являются:

1. Хруст. Из-за разрушения сепаратора ролики внутри устройства перекатываются неравномерно, что приводит к появлению металлического хруста. Деталь подлежит замене.
2. Вибрация. При большом износе подшипника вибрации передаются как на кузов, так и на руль. Из-за сильного износа изделие может заклинить.
3. Увод машины в сторону. Неисправность в чём-то схожа с неправильной регулировкой развала-схождения, что обусловлено подклиниванием подшипника.

Как проверить подшипник

Если есть подозрение, что ступичный подшипник с одной из сторон на вашем авто неисправен, следует выполнить следующие действия для проверки его работоспособности:

1. Поднимаем колесо передка.
2. Под нижний рычаг ставим упор, например, пенёк, после чего опускаем домкрат.
3. Берёмся за колесо двумя руками в верхней и нижней части и пробуем наклонять его к себе и от себя. Если деталь исправна, то стука и люфта быть не должно.

Видео: проверка ступичного подшипника на «шестёрке»

Как отрегулировать

Если в подшипниках были обнаружены увеличенные зазоры, их требуется отрегулировать. Из инструментов потребуются:

• домкрат;
• зубило;
• динамометрический ключ;
• головка на 27;
• молоток.

Последовательность действий по регулировке такова:

1. Поднимаем передок автомобиля и снимаем колесо.
2. При помощи молотка и зубила сбиваем декоративный колпачок со ступицы.

Замена подшипника

Во время эксплуатации подшипников изнашивается сепаратор, ролики и сами обоймы, поэтому деталь подлежит только замене. Для этого понадобится такой же перечень инструментов, как и при регулировке зазора в подшипниках, плюс нужно ещё подготовить:

• ключ на 12 и 27;
• бородок;
• головка на 17;
• вороток;
• плоская отвёртка;
• смазка Литол-24.

Работу выполняем следующим образом:

1. Поднимаем передок автомобиля и снимаем колесо.
2. Демонтируем тормозные колодки и суппорт. Последний фиксируем в нише колеса, чтобы предотвратить натяжение тормозных шлангов.

Какой выбрать

Владельцам классических «Жигулей» рано или поздно, но приходится сталкиваться с заменой подшипников ступицы и с вопросом выбора производителя. Сегодня существует немало фирм, которые производят продукцию такого типа. Но предпочтение лучше отдавать таким брендам:

Продукция этих производителей характеризуется высоким качеством и отвечает самым строгим требованиям.

Если рассматривать отечественных производителей подшипников, то таковые тоже существуют. Для АвтоВАЗа подшипники поставляют:

• ЗАО «ЛАДА Имидж» является поставщиком оригинальных ступичных подшипников Lada на вторичном рынке;
• SPZ (Саратовский подшипниковый завод);
• Волжский стандарт (Волжский завод);
• VBF (Вологодский подшипниковый завод);
• СПЗ-9 (Самарский завод).
