Лучшие ступичные подшипники

Нарушение правил монтажа

Еще можно выделить такую причину, как неправильная запрессовка. Эта причина является вторичной. К примеру, в процессе ремонта можно неверно запрессовать новый подшипник, допустим, наискось. По этой причине уже через несколько тысяч километров гудит новый подшипник ступицы, а владелец автомобиля опять должен его заменить.

Еще одна причина, которую можно отнести к неправильному монтажу, – это чрезмерная затяжка. В большинстве случаев это происходит на отечественных автомобилях. Узел в процессе замены перетягивали, в результате чего он перегревался, что не лучшим образом сказывается на ресурсе, а затем ломался. При установке необходимо не забывать об усилии закручивания.

Маркировка

При изготовлении таких изделий, как подшипники, стандарты соблюдаются обязательно. И конечно же, производители подобных устройств, согласно нормативам, должны предоставлять потребителям всю необходимую информацию о них. Маркировка подшипников, выпускаемых в России, состоит обычно из трех частей:

• основного обозначения;
• дополнительных знаков справа и слева.

Для наглядности далее приведем такой пример маркировки подшипника:

6-180306УС17Ш.

Здесь основная часть состоит из шести цифр. Дополнительный знак слева («6») обозначает класс точности изделия. Маркировка справа УС17Ш расшифровывается так:

• У — степень шероховатости;
• С17 — тип смазки;
• Ш — степень шумности.

Основные цифры обозначают:

• типы подшипников;
• серии по наружному диаметру и ширине;
• внутренние диаметры;
• конструктивные особенности.

Места установки и применимость ступичных подшипников

Подшипники ступицы делятся на ряд групп по месту установки и применимости:

• Подшипники ступиц управляемых ведущих колес (переднеприводных и полноприводных автомобилей);
• Подшипники ступиц управляемых ведомых колес (заднеприводных автомобилей);
• Подшипники ступиц ведомых неуправляемых колес (переднеприводных автомобилей, а также четырехосных автомобилей с опорными не ведущими мостами);
• Подшипники ступиц ведущих неуправляемых колес (заднеприводных и полноприводных автомобилей).

В различных по типу мостах и ступицах используются определенные типы подшипников:

• В ступицах управляемых ведущих колес легковых автомобилей — двухрядные шариковые или роликовые подшипники;
• В ступицах неуправляемых ведущих и ведомых колес легковых автомобилей — как двухрядные шариковые или роликовые подшипники (в большинстве современных авто), так и по два конических подшипника (во многих авто ранних выпусков, в том числе и отечественных);
• В ступицах всех колес полноприводных и заднеприводных коммерческих и грузовых автомобилей, автобусов, тракторов и иной техники (за редким исключением) — по два конических подшипника.

Конструкция ступичного узла задних колес переднеприводных легковых автомобилей

Монтаж подшипников осуществляется различными способами. На задних колесах переднеприводных легковых ТС подшипник ступицы надевается на цапфу, а на его наружное кольцо монтируется сама ступица либо тормозной барабан. Такую же конструкцию имеют и аналогичные узлы грузовых автомобилей и заднеприводных легковых автомобилей, однако здесь на ось устанавливается по два подшипника. На передних колесах переднеприводных легковых автомобилей подшипник устанавливается в поворотный кулак, а ступица монтируется во внутреннее кольцо подшипника.

Разновидности подшипников скольжения

Конструкция у устройств этого типа также совершенно несложная. Основой подшипника скольжения, как и качения, являются два кольца, одно из которых движется в процессе работы механизма. Однако вместо шариков или роликов в таких устройствах используются разного рода смазочные материалы, залитые в специальный желоб. Существует подшипники скольжения:

• гидростатические;
• гидродинамические.

В устройства первого типа смазка подается извне посредством насоса. Гидродинамические подшипники в этом плане более удобны. В процессе работы они сами выступают в роли насоса. Смазка в них поступает из-за разницы давления между составными частями.

По конструкции подшипники скольжения бывают:

• сферические;
• упорные;
• линейные.

Подшипники первого типа используются в основном в узлах механизмов, работающих на малых скоростях. Основным преимуществом устройств этой разновидности является способность эффективно выполнять свои функции даже при значительных перекосах.

Упорные подшипники устанавливаются в узлах, испытывающих сильные поперечные нагрузки. Чаще всего они применяются в турбинах и паровых установках.

Линейные подшипники при работе выполняют роль направляющих. Функционировать без перебоев они могут даже при постоянных радиальных нагрузках.

Признаки неисправности и диагностика: как проверить подшипник ступицы передний или задний

Как правило, ступичные подшипники в среднем «ходят» около 100 тыс. км. Однако езда по плохим дорогам, высокие нагрузки и агрессивная эксплуатация ТС может привести к тому, что данные элементы требую замены уже к 50-60 тыс. км. пробега.

Также к быстрому выходу из строя детали приводит установка неоригинальных запчастей среднего и низкого качества, плохая смазка и нарушения уплотнений, ошибки при установке и сильный натяг во время посадки.

Кстати, зачастую первыми из строя выходят передние ступичные подшипники, так как нагрузка на них больше по причине того, что колеса управляемые и поворачиваются, то есть подшипник  нагружается под разными углами.

Основным признаком  начинающихся проблем со ступичным подшипником является то, что во время движения  можно услышать характерный низкочастотный гул.  При этом неисправность подшипника ступицы колеса зачастую диагностировать на слух сложно. Если точнее, может казаться, что гудит передний ступичный подшипник, в то время как детальная проверка выявляет неполадки ступицы на задней оси.

 В любом случае, игнорировать проблему нельзя,  тем более, если шум усиливается.  Важно понимать, что износ подшипника ступицы колеса со временем вместо гула сменится на хруст и треск, после чего подшипник разрушится и ступицу колеса заклинит. В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП

В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП.

Итак, если возникли подозрения, что имеются проблемы со ступицей, нужно знать, как проверить ступичный подшипник. Первичной проверкой, позволяющей определить состояние подшипников ступиц, является проезд поворотов.

Если просто, например, во время поворота налево кузов кренится вправо, нагрузка на правое колесо увеличивается,  а левое разгружено. Получается, если на машине на скорости 15 км/ч резко повернуть влево, при этом гул исчезнет, тогда  может быть неисправен левый ступичный подшипник. Если гул пропадет при повороте руля вправо,  тогда проблемным можно считать подшипник в правом колесе.

Следующим этапом проверки является диагностика вывешенных колес. На ведущей оси сначала машину поднимают на домкрате, затем можно сесть в авто, завести двигатель и раскрутить колеса до скорости около 70 км/ч, после включить нейтраль и на слух определить, какое колесо гудит. На оси, где стоят не ведущие колеса, их можно раскручивать от руки.

Теперь можно проверить подшипник на люфты. В норме люфтов не должно быть. После полной остановки колес за колесо нужно взяться руками в верхней и нижней части колеса, после чего начать раскачивать его в вертикальной плоскости. Если выявлен люфт, тогда это говорит о проблеме. Аналогичным образом проверяется люфт по горизонтали, удерживая руками колесо за левый и правый край.

Обратите внимание, люфты могут возникать и по причине проблем с подвеской или рулевым управлением. Чтобы исключить этот фактор, пригласите помощника, который сильно нажмет на педаль тормоза

Пока педаль нажата, нужно раскачивать колесо в вертикальной плоскости.

Если люфт есть при нажатой едали тормоза, тогда неисправна подвеска. В случае, когда люфта нет, неисправен подшипник ступичный передний или задний. В любом случае, подшипник на переднюю ступицу или заднюю потребует замены.

Данную процедуру можно сделать как на станции техобслуживания, так и самостоятельно в условиях обычного гаража. Единственное, потребуется набор инструментов, а также определенные навыки по замене подобных деталей.

Важно не только снять подшипник и поставить новый, не допуская ошибок (выставить зазор, не повредить уплотнение и т.д.), но и правильно запрессовать деталь. Запрессовка в отверстие осуществляется через оправку, которая приставляется к наружному кольцу,  а во время монтажа на ось через оправку усилие распределяется на внутреннее кольцо

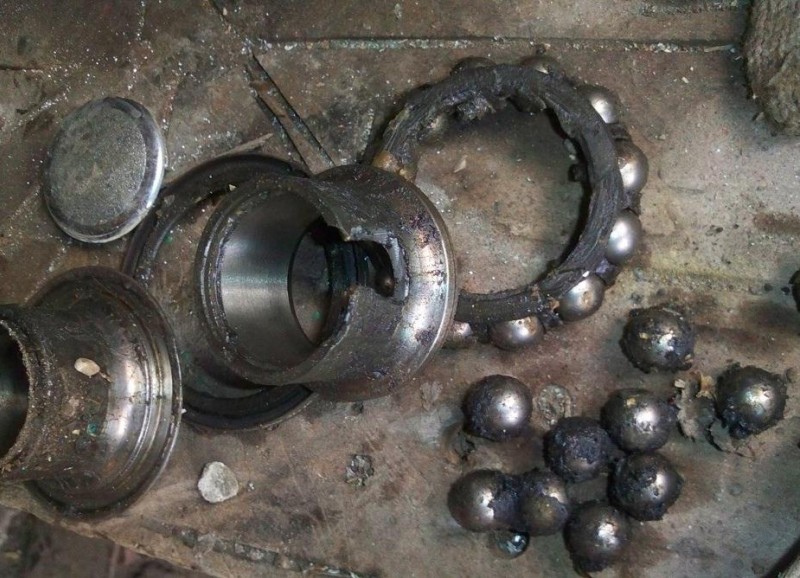

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Международная система

Таким образом, в России предприятия, изготавливающие подшипники, ГОСТа придерживаться должны в обязательном порядке. Определить, что представляет собой изделие, выпущенное у нас в стране, совершенно не сложно по его маркировке. С импортными устройствами этого типа, к сожалению, все далеко не так просто.

За границей классификация подшипников существует такая же, как у нас, а вот какой-то общепринятой четкой системы обозначений, к сожалению, там не имеется. Зарубежные производители маркируют свою продукцию так, как им заблагорассудится.

Дополнительные обозначения на подшипниках, изготовленных, к примеру, в том же Китае, могут наноситься как до основного блока, так и после него. Сама базовая информация, как и в российской системе, обычно представляется в виде нескольких цифр (3-5). Чаще всего в маркировке импортных подшипников:

• первый символ обозначает тип изделия;
• следующие две цифры представляют серию размера ISO;
• последние две цифры указывают код размера подшипника.

Как и в российской системе, в китайской последние две цифры, если они есть, следует умножать на 5. Таким образом можно определить внутренний диаметр подшипника в миллиметрах.

К примеру, характеристики подшипников, промаркированных как N315-EM/C3, будут такими:

• N — это тип подшипника роликовый радиальный;
• 315 — размеры ISO изделия;
• буквы EM указывают в данном случае на то, что в подшипнике предусмотрен латунный сепаратор;
• С3 — группа радиального зазора.

Лучшие передние ступичные подшипники

Бюджетный ценовой сегмент включает в себя около 10 моделей подшипников передней ступицы автомобиля от французских, российских, японских, шведских и китайских продуцентов. Между собой конкурирующие товары отличаются: размером, внешним видом, номинальной нагрузкой и установленным гарантийным сроком. Но больше всего положительных отзывов набрали, как мы и писали выше, именно японские производители. Они оказались самыми надежными и качественными в своей группе товаров.

NSK ZA-34BWD04 BCA70

Японская фирма, специализирующаяся на производстве автомобильных роликов. Заводы, выпускающие продукцию под брендом NSK находятся в Германии, Польше и Великобритании. Весь модельный ряд изготовителя насчитывает более 100 000 видов подшипников ступицы передней и задней, а также роликов ремней и натяжителей.

Лидером продаж, по состоянию на 2020 год, считается ступичный ролик ZA-34BWD04 BCA70 универсального типа. Его размеры составляют: 34х64х37 мм (внутренний диаметр/внешний диаметр/ширина). Такая деталь совместима с передними осями автомобилей марки: Chevrolet, Daewoo, Lada, Volkswagen, Opel, Vauzhall и ВАЗ (модели 2108-2112).

Достоинства:

• Выдерживает динамичную нагрузку до 3,5 тонн;
• Изготавливается из каленной стали;
• Имеет гарантию от разработчика 2 года;
• В комплекте с запчастью идет технический паспорт.

Недостатки:

• Высокая стоимость, как для бюджетного сегмента;
• Подходит только для легковых автомобилей.

Если вы не знаете, какие ступичные подшипники ставить на машину, то модель ZA-34BWD04 BCA70 станет для вас хорошим вариантом. Деталь разработана с учетом эксплуатации на плохом дорожном покрытии. Она не боится ям и бездорожья. А при езде по хорошему покрытию подшипник может послужить вам в два раза дольше заявленного срока.

KOYO 2DUF058N5BR

KOYO – японский изготовитель роликов, который тесно сотрудничает с компанией Toyota Motor Corp. По всему миру насчитывается 33 завода, выпускающих продукцию под этим брендом. В арсенале компании имеются агрегаты для легкового, грузового, спортивного и специального транспорта.

По мнению автовладельцев самый качественный подшипник от фирмы KOYO носит индекс 2DUF058N5BR. Это универсальный элемент для внедорожных машин, кроссоверов и SUVов марок: Skoda, Volkswagen, Audi, Toyota и Lexus. Применяется на ступицу передней оси.

Достоинства:

• Максимальная динамичная нагрузка достигает 7,5 тонн;
• Материал изготовления: высококачественная сталь;
• Имеется гарантия от разработчика 12 месяцев;
• Присутствует технический паспорт.

Недостатки:

• Высокая цена, по сравнению с аналогами;
• Подходит на ограниченное количество автомобилей.

Несмотря на то, что производитель дает всего год гарантии на свою продукцию, на практике она служит намного дольше. По отзывам автовладельцев KOYO2 DUF058N5BR не гудит и не изнашивается даже после 2 лет эксплуатации в тяжелых условиях. А реальный срок службы такой детали достигает 36 месяцев.

SKF VKBA3961

SKF – крупнейший поставщик автомобильных подшипников в Швеции. Заводы, выпускающие продукцию под брендом SKF располагаются в: Украине, Индии, Китае, Мексике, России, Южной Африке и некоторых малоразвитых странах Европы. В арсенале компании имеются элементы для наземного автотранспорта, воздушных и даже космических суден.

SKF VKBA3961 – универсальный подшипник для передней ступицы легкового автомобиля. Применяется на моделях: Honda, BMW, VAG, Volvo, Peugeot, Ford, Nissan, Toyota, Suzuki, Chrysler и Renault. Размер детали составляет: 48х86х42 мм (внутренний диаметр/наружный диаметр/ширина).

Достоинства:

Недостатки:

• Вес в два раза больше, чем у аналогов;
• Отсутствие гарантии от производителя.

Гарантию в 1-1,5 года на подшипник SKF VKBA3961 дают сами реализаторы, так как реальный срок службы этой детали составляет не меньше 2 лет. В год шведский производитель изготавливает около 600 000 таких экземпляров.

Ступичные подшипники: эксплуатация, диагностика неисправностей

Стандартный ресурс пробега подшипника – 100 000 км. Однако на срок службы влияет и:

1. Характерные эксплуатационные особенности конкретного автомобиля;
2. Качество производства подшипника;
3. Регулярная и своевременная регулировка открытых узлов (в целях устранения люфтов);
4. Защита подшипника от попадания песка/пыли/грязи.

Другими словами, движение по разбитым дорогам и невнимательное отношение к профилактике – сокращают срок службы тел качения (дорожек на обоймах), а, следовательно, и всего узла в целом.

Износ узлов, речь идет о критическом износе, – недопустим. Следствием может стать полное разрушение всего подшипника, а это чревато:

• Заеданием колеса;
• Срывом колеса с оси.

Отчетливый гул в области колеса во время движения – это верный признак, того что ступичный подшипник изношен. Если же характерный гул незначительный, износ подшипника пока несущественный, в таком случае автомобиль, конечно, можно и дальше эксплуатировать, но все-таки лучше пройти диагностику подшипников ступицы и при необходимости либо отрегулировать, либо и вовсе их заменить. Если же подшипник окончательно разрушен и ремонту не подлежит, будет слышен хруст, в этом случае движение на автомобиле следует немедленно прекратить, а узел заменить целиком.

Диагностировать неполадки ступичного подшипника – не сложно. Такую манипуляцию можно выполнить самостоятельно:

1. Колесо нужно вывесить, повращать, посмотреть, нет ли заедания и не клинит ли его;
2. Раскачать колесо движением вниз-вверх.

Важно: в области радиально-центрических подшипников – люфт недопустим, тогда как в области радиально-упорных подшипников он допускается, если конечно, носит незначительный характер. Если люфт образовался в цилиндрических узлах – это признак его критического износа, в этом случае необходима его замена, поскольку регулировки цилиндрические подшипники не подлежат

При возникновении люфта в узлах конического вида, его можно устранить путем регулировки.

Регулировка ступичных подшипников

Инструменты, необходимые для регулировки:

1. Соответствующие отвертки;
2. Молоток;
3. Пассатижи;
4. Набор ключей.

Порядок регулировочных работ для всех автомобилей – одинаковый, однако могут быть незначительные отличия в деталях:

• На той ступице, которая и подлежит регулировке, ослабить болты колес;
• Используя домкрат, вывесить и снять колесо;
• Сбить защитный колпачок, расположенный в центре ступицы (использовать молот и отвертку);
• Отогнуть усики и вытащить стопор (использовать пассатижи);
• Гайку ступицы закрутить до упора, а затем открутить обратно (на четверть оборота
• Ступица должна вращаться легко и беспрепятственно;
• Собрать в обратном порядке и проверить люфт.

Если все-таки регулировка не дала желаемых результатов и характерный руст все равно слышен, подшипник нужно будет заменить полностью.

Рейтинг ступичных подшипников

Ступичные ролики относятся к категории расходных запчастей автомобиля, которые требуют замены чаще, чем остальные узлы и агрегаты. Ввиду такого спроса рынок просто наводнили предложения от зарубежных производителей. При этом ценовой сегмент на конкретную модель может колебаться от 500 до 3 000 рублей. Все это только мешает автовладельцам сделать правильный выбор.

Но есть несколько критериев, которые показывают истинную картину. По ним можно определить: соответствует подшипник заявленной стоимости или нет. Чтобы дать четкий ответ на поставленный вопрос, мы тщательно изучили:

• Материалы, используемые для изготовления каждого ступичного ролика;
• Их конструкцию;
• Максимальную динамичную грузоподъемность;
• Наличие технического паспорта детали;
• Гарантийный срок от производителя;
• Отзывы автолюбителей.

Каков ресурс ступичного подшипника, и что влияет на его износ?

Ступичные подшипники не имеют строго регламентированного рабочего ресурса. Исходя из практики эксплуатации, при правильной установке они способны «отходить» более 100 тысяч километров пробега. Согласитесь, ресурс весьма внушительный. Среднестатистическому водителю не требуется производить замену этой детали на протяжении нескольких лет.

Увы, существует множество факторов, негативно влияющих на подшипник. Именно они значительно сокращают продолжительность его бесперебойной работы.

• Плохое состояние дорог. Это основная причина выхода из строя большинства ступичных подшипников. Дело в том, что находясь в колесе, они принимают на себя всю силу ударных нагрузок, неминуемо возникающих во время поездки. Какое то время силовое воздействие выдерживается, но после достижения определенного уровня «усталости» подшипник начинает разрушаться.
• Агрессивные среды эксплуатации. Летом данное воздействие выражается в виде попадающей внутрь ступицы дорожной пыли и влаги, зимой ситуация еще больше усложняется из-за химических реагентов, обильно высыпаемых коммунальщиками на дороги.
• Перегрев. Вращение колес всегда связано с функционированием в режиме повышенных температур. Постоянное чередование нагрева с охлаждением, особенно зимним, влияет на ресурс подшипников, существенно сокращая его.
