Замена ступичного подшипника гранта заднего колеса

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Лада Гранта замена переднего подшипника ступицы. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

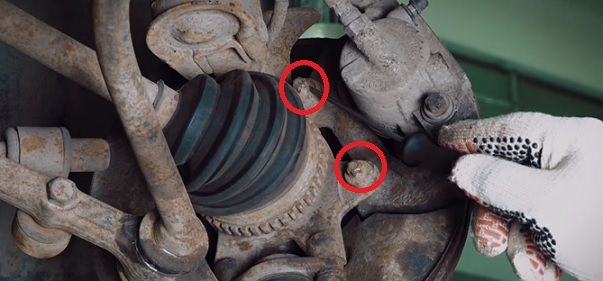

Головкой E12 отворачиваем два болта крепления тормозного механизма к поворотному кулаку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Снимаем стопорное кольцо подшипника, делаем это щипцами, если не получается, то молотком и отвёрткой можно его немного расшевелить:

Отворачиваем два болта крепления шаровой опоры к поворотному кулаку, делаем это при помощи головки E12:

Делаем мы это для того, чтобы вынуть шарнир из поворотного кулака и можно установить наш съёмник, который будет выпрессовывать наружную обойму из поворотного кулака.

Выводим шарнир из кулака, отводим его в сторонку и подвязываем. Снимаем второе кольцо, которое находится изнутри, если туго идёт, то можно сдвинуть его отвёрткой:

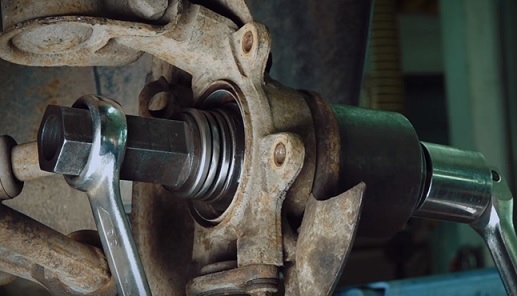

Нам остаётся поставить оправку и выпрессовать подшипник из поворотного кулака, но предварительно, чтобы конструкция не болталась и была жёсткой мы ставим на место шаровую опору.

Вставляем наше приспособление для выдавливания подшипника:

После того как мы сняли наше приспособление вместе с подшипником, мы ставим на место внутреннее кольцо, оно же служит упором для наружной обоймы подшипника, чтобы вы не запрессовали глубже. Смазываем посадочную поверхность консистентной смазкой, чтобы новый подшипник легче заходил. Ставим опять наше приспособление и запрессовываем подшипник. Производим запрессовку пока подшипник не коснётся внутреннего кольцо, которое выступаем ограничителем.

Снимаем внутреннею обойму ступичного подшипника со ступицы, делаем это при помощи съёмника, который мы описывали вначале. Предварительно снимаем защитное кольцо, оно легко поддевается обычной шлицевой отвёрткой. Устанавливаем съёмник, так чтобы он своей острой кромкой впился в пространство между ступицей и обоймой:

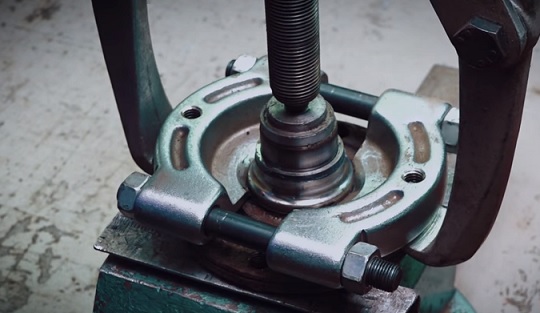

Теперь нам необходимо поставить двухлаповый съёмник, мы берём шайбу, в которую упрётся винт съёмника и само приспособление, поджимаем лапы к полукольцам:

Таким образом мы быстро и без проблем сняли внутреннею обойму. В принципе если у вас нет такого съёмника, можно использовать болгарку или зубило, правда есть вероятность при этом повредить ступицу.

Нам осталось всё почистить, поставить кольцо на место и запрессовать ступицу в подшипник.

Видео замена переднего подшипника ступицы в Лада Гранта:

Резервное видео как заменить передний подшипник ступицы в Lada Granta:

Замена подшипника ступицы переднего колеса Lada Granta

Инструменты:

• Домкрат или канавный подъемник
• Подставка — 2 шт.
• Балонный ключ
• Отвертка плоская средняя
• Молоток средний
• Кернер
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Насадка на вороток Torx E14
• Гаечный ключ накидной прямой на 7 мм
• Гаечный ключ накидной прямой на 17 мм
• Выколотка
• Болт М12×1,25 мм — 2 шт.
• Слесарные тиски
• Зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для стопорных колец
• Щетка металлическая
• Надфиль

Детали и расходники:

• Пластичная смазка «ШРУС-4»
• Ветошь
• Ступичный подшипник — 2 шт.

Примечания:

Замену подшипника проводите при выходе его из строя. Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля. Операции по замене ступичных подшипников левого и правого колес аналогичны. Работу проводите на смотровой канаве или эстакаде.

1. Затяните стояночный тормоз, вывесите переднюю часть автомобиля с помощью домкратов или канавного подъемника и установите ее на подставки.

2. Снимите с помощью балонного ключа колесо.

3. Поддев отверткой, снимите защитный колпак ступицы.

4. Молотком и кернером распрямьте вмятый в двух местах буртик гайки подшипника ступицы.

5. Попросите помощника нажать на педаль тормоза; в то же время воротком с насадкой на 30 мм ослабьте затяжку гайки подшипника ступицы.

Примечание:

Гайка затянута большим моментом, поэтому насадка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

6. Отверните до конца гайку подшипника ступицы и снимите шайбу.

7. Снимите диск тормозного механизма переднего колеса, как описано в этой статье.

8. Отсоедините привод колеса от ступицы. Как это сделать, смотрите здесь (для правого колеса) или здесь (для левого колеса).

Примечание:

Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.

9. Подсоедините шаровую опору к кулаку и спрессуйте ступицу. Есть два способы снять ступицу: 1) нанося удары через выколотку из мягкого металла;

2) С помощью диска тормозного механизма переднего колеса. Пропустите через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вверните их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессуйте ступицу.

10. Если ступицу снять таким образом не удалось, снимите поворотный кулак. Для этого отверните гайки болтов крепления амортизаторной стойки к поворотному кулаку и достаньте болты, как описано здесь. Отсоедините шаровую опору и снимите поворотный кулак.

11. Установите поворотный кулак на губки тисков и выпрессуйте ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

12. Достаньте ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

13. Снимите грязезащитное кольцо со ступицы.

14. Вставьте притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо.

15. Съемником спрессуйте внутреннее кольцо подшипника.

16. Щипцами для снятия стопорных колец снимите стопорное кольцо подшипника.

17. Чашечным съемником выпрессуйте подшипник из поворотного кулака и выньте его со съемником.

18. Выньте подшипник из съемника.

19. Очистите и смажьте внутреннюю поверхность поворотного кулака пластичной смазкой.

20. Надфилем зачистите на ступице забоины от зубила. Запрессуйте новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.

21. Установите в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опирайтесь шайбой съемника на внутреннее кольцо подшипника.

22. Дальнейшую сборку производите в обратной последовательности, затяните гайку подшипника предписанным моментом, и обязательно стопорите замятием буртика.

Примечание:

Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и тормозного диска, так как даже мельчайшая частица, зажатая между приваленными поверхностями, вызовет биение тормозного диска и вибрации при торможении.

Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.

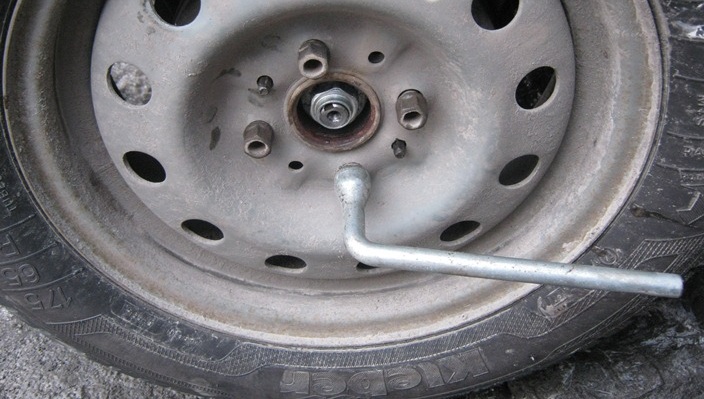

• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.

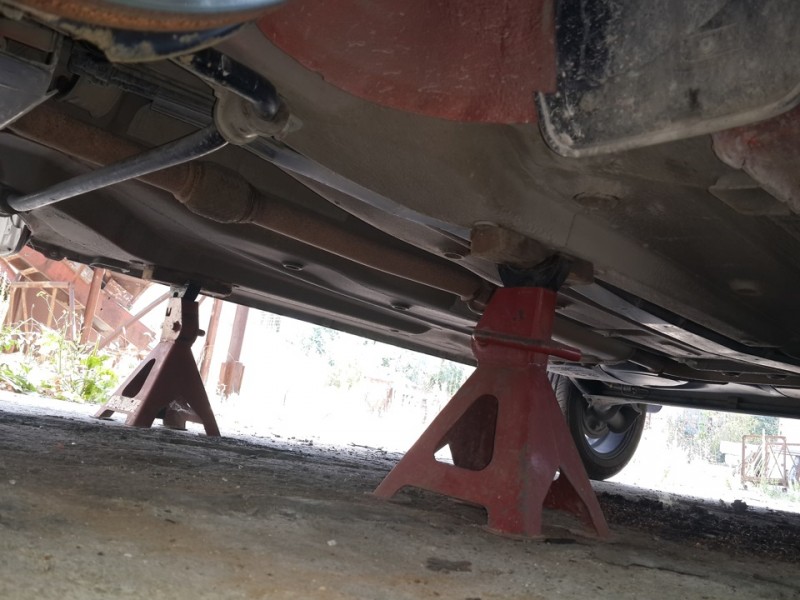

• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

Задний ступичный подшипник ваз 2110

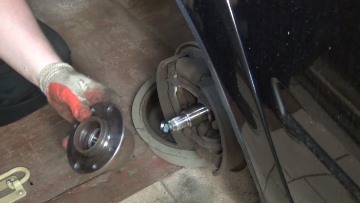

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку.Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7.Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их.Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Замена переднего ступичного подшипника на Лада Гранта своими руками — пошаговая инструкция

1. Снимаем колесо, срываем ступичную гайку, для этого пригодится удлинитель в виде трубы или воротка.
2. Затем поднимаем авто на подъемнике или домкратим ступицу, с которой будем работать.
3. Головкой на «12» откручиваем два болта крепления тормозного суппорта к поворотному кулаку.

1. Снимаем тормозной суппорт и подвешиваем его, чтобы не мешал.
2. Откручиваем направляющие тормозного диска после чего снимаем его.

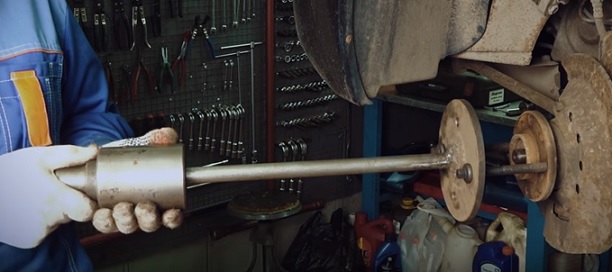

3. Далее демонтируем ступицу. Для этого используем ступичный съемник.
4. Берем щипцы и снимаем стопорное кольцо, если оно закисло, то для начала пытаемся сдвинуть его при помощи зубила.

1. Далее головкой на «12» откручиваем два болта крепления шаровой опоры к поворотному кулаку.

1. После этого выводим привод колеса из кулака вместе с шаровой.
2. Используя щипцы, снимаем второе внутреннее стопорное кольцо.

1. Теперь нужно выпрессовать подшипник, для этого у нас был подготовлен специальный съемник ступичного подшипника.

1. Производим чистку посадочного гнезда кулака, после чего подготавливаем новый ступичный к установке.
2. Перед сборкой все тщательно очищаем, затем накладываем смазку в гнездо, в которое будем устанавливать новый подшипник.
3. Ставим внутреннее стопорное кольцо, которое выступит в качестве ориентира во время запрессовки нового подшипника ступицы.
4. Затем используя съемник, аккуратно и не спеша запрессовываем новый подшипник на место, следим, чтобы во время установки не возникло перекоса.

Дальнейшая сборка выполняется в обратном порядке, перед закручиванием соединений рекомендую смазывать резьбу графитной или медной смазкой, это упростит процесс разборки в будущем.

Рекомендую видео как заменить ступичный подшипник на Лада Гранта

Неисправность ступичного подшипника —распространенная поломка при эксплуатации технического средства. Причина преждевременного износа состоит в некачественном дорожном покрытии, агрессивном стиле вождения.

Подшипник передней ступицы

Замена ступичного подшипника выполняется самостоятельно, без специального оборудования, опыта, навыков. При условии наличия запчастей, процесс замены отнимет не более часа, без затрат на услуги автосервиса.

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров —  80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Ось заднего колеса в сборе со ступицей – снятие и установка, разборка и сборка

Снятие

1. Установить автомобиль на двухстоечный подъемник и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять заднее колесо.

3. Снять колпак ступицы, отвернуть гайку 6 крепления ступицы и снять шайбу (головка сменная 30, вороток).

Снятие оси заднего колеса в сборе со ступицей:

1. рычаг задней подвески;
2. болты крепления оси заднего колеса;
3. щит заднего тормоза;
4. цилиндр колесный заднего тормоза;
5. ступица заднего колеса;
6. гайка крепления ступицы;
7. ось заднего колеса

Внимание: Гайки ступиц подлежат замене, повторное использование гаек не допускается. 4

Поднять автомобиль на высоту, удобную для выполнения работ

4. Поднять автомобиль на высоту, удобную для выполнения работ.

5. Ослабить натяжение тросов привода стояночного тормоза.

6. Снять тормозной барабан и ротор заднего колеса (при наличии), детали заднего тормоза.

7. Отсоединить тормозную трубку от рабочего цилиндра.

8. Отсоединить датчик скорости задних тормозов от кронштейна (при наличии) и извлечь его.

9. Отвернуть четыре болта 2 крепления оси заднего колеса к фланцу рычага 1 задней подвески и снять пружинные шайбы (насадка под внутренний шестигранник 8, ключ трещоточный).

10. Снять ось 7 в сборе со ступицей 5 и щитом 3 заднего тормоза в сборе с колесным цилиндром 4.

11. Заменить подшипник ступицы заднего колеса.

Установка

1. Установить на фланец рычага задней подвески ось в сборе со ступицей и щитом заднего тормоза в сборе с колесным цилиндром, установить пружинные шайбы и завернуть четыре болта крепления. Момент затяжки болтов 35…43 Н·м (3,5…4,3 кгс·м) (насадка под внутренний шестигранник 8, ключ трещоточный, ключ динамометрический).

Замена задней ступицы колеса Лады Гранты

1. Помещаем машину в периметр ремонтной зоны, фиксируем передний ряд колес противооткатными башмаками.
2. Баллонным ключом срываем крепежные гайки, домкратим машину, снимаем колесо.

1. Откручиваем винты, фиксирующие тормозной барабан к конструкции.

1. Снимаем колпачок ступицы, снимаем со шлицов полуоси.

1. Фиксируем конструкцию в стационарных тисках. Аккуратно постукиваем зубилом по внешней кромке.

1. При необходимости используем жидкость WD – 40 для удаления наслоений, ржавчины.

1. Демонтируем шарнир, используем тиски, хотя некоторые мастера практикуют специальные съемники. В общем, кому как удобнее.
2. При помощи металлической оправки выбиваем внутреннее кольцо.

1. Для окончательной выпрессовки шарнира используем молоток с зубилом, аккуратно постукиваем по внешнему периметру оправы.
