Замена переднего тормозного цилиндра ваз 2107

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

• отвертка или бородок;
• ключи на 17 , 14 и 10;
• пассатижи;
• отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
• маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

• зажать суппорт в тиски;
• открутить ключом на 10 штуцеры соединительной трубки;
• демонтировать трубку, соединяющую рабочие цилиндры;
• выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
• снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
• вставить цилиндры в направляющие;
• установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

• снять тормозной цилиндр;
• снять защитный колпачок с поршня, используя отвертку;
• подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
• снять уплотнительное кольцо, поддев его отверткой;
• установить новое кольцо;
• смазать цилиндр, поршень и кольцо тормозной жидкостью;
• вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Замена переднего тормозного суппорта на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Суппорт – благодаря нему автомобиль и тормозит, внутри данного агрегата располагается два так называемых поршня, которые при торможение давят на тормозные колодки и тем самым данные колодки притираются к тормозному диску, но со временем данный суппорт и данные поршни приходят в негодность, в связи с чем машина может вообще перестать тормозить тем колесом на котором вышел из строя суппорт и в связи с этим эффективность тормозов значительно снижается, да вы и сами представьте себе если какое ни будь колесо не будет у вас тормозить при нажатие на педаль тормоза, а три оставшихся будут, поэтому как говориться данную проблему нужно сразу же устранять, а как это сделать знают немногие, поэтому мы и написали данную статью в которой подробно объяснили процесс замены переднего суппорта.

Примечание! Для того чтобы произвести замену суппорта на новый, вам нужно будет запастись: Обязательно основным набором гаечных ключей в котором будет находиться ключ «на 17» и «на 14», а так же рекомендуем вам так же воспользоваться отвёрткой или же бородком, а иначе замена получиться более проблематичной!

Да ещё кой что, для замены суппорта вам нужно будет ещё взять с собой: Какой ни будь маркер яркого цвета, а так же небольшой отрезок резиновой трубки или же болт подходящего диаметра который залезет во внутреннюю часть тормозного шланга, если вы не понимаете о чём идёт речь тогда читайте полностью статью потому что в ней всё сказано!

Где находиться тормозной суппорт? Если брать большинство автомобилей которые выпускает АвтоВАЗ, то в основном на всех на них включая так же и классику, суппорта всего два и располагаются они на двух передних колёсах, а на задних колёсах идут уже барабанные тормоза и как такого суппорта на них уже нет, более подробно о том где находиться данный суппорт на классике, смотрите на фотографии чуть ниже:

Примечание! На фото чуть ниже переднее колесо с автомобиля уже снято, так как более детально рассмотреть суппорт можно только при снятом колесе, так как он больно большой и рассмотреть его через штампованный диск «на 13» проблематично!

Когда нужно менять тормозной суппорт? Он заменяется в случае как уже было сказано его сильного износа, к примеру в случае его деформации в связи с которой его перекосило от удара, а так же ещё и других случаях когда он будет сильно повреждён и толком останавливать данное колесо на котором он установлен не будет.

Что влияет на цену?

Помимо бренда, которых сейчас на рынке 18, на формирование розничной стоимости влияют следующие особенности товара:

1. Комплектация (корпус суппорта в сборе, корпус без поршней и резинотехнических изделий)
2. Материал поршней (самые дорогие из нержавейки)
3. Армированные/обычные пальцы крепления колодок.
4. Тип пыльников (резиновые, силиконовые)
5. Наличие/отсутствие в комплекте антискрипной смазки.
6. Комплектация соединительной трубкой колесных тормозных дисков.
7. Армирование шланги подвода рабочей жидкости.

Самые дорогие комплекты суппортов всегда изготавливаются на заводе АвтоВАЗ. Также существенное увеличение цены отмечается при наличии в упаковке фирменных колодок и сменных пружин, шплинтов.

Замена передних колодок ваз 2107

Для замены колодок необходимо выполнить такие действия:

• Поддомкратить машину и снять колесо.
• Обработать направляющие пальцы колодок жидкостью WD-40.
• Снять шплинты с пальцев при помощи пассатижей.
• При помощи молотка и бородка (или тонкой отвертки) выбить пальцы и демонтировать пружинки, прижимающие колодки.
• Развести колодки при помощи прочной отвертки или монтировки.
• Извлечь старые передние колодки ваз 2107.
• Проверить толщину и состояние тормозного диска. Если он деформирован или имеет толщину менее 9 мм, заменить его.
• Полностью вдавить поршни тормозных цилиндров. Это можно сделать, вставив старые колодки на место и разведя их до упора при помощи монтировки.

Совет: перед тем, как полностью утопить поршни, следует проверить уровень тормозной жидкости. Когда поршни утапливаются, уровень жидкости растет. Чтобы тормозная жидкость не вылилась и не попала на кузовные детали и не повредила лакокрасочное покрытие, ее можно немного отобрать из бачка при помощи шприца или спринцовки.

• Вставить новые колодки тормозные передние ВАЗ 2107.
• Вставить пальцы передних колодок и зафиксировать их шплинтами.
• Установить пружинки колодок.
• Несколько раз нажать на тормозную педаль, чтоб поршни вышли из тормозных цилиндров и сдавили колодки.
• Установить колесо и опустить домкрат.

По окончанию операции следует проверить уровень тормозной жидкости и при необходимости долить ее.

Как выбирать запчасти

Сколько времени прослужат колодки зависит от стиля езды водителя (агрессивное вождение) и условий, при которых машине приходится ездить. Колодки изнашиваются быстрее, если по городу машина перемещается рывками: то набирая скорость на довольно коротких участках, то с применением резкого торможения.

Полезный совет:
При выборе запчастей мало руководствоться стоимостью или брендом. Приобретая новые тормозные колодки, берите их из одной партии. Важны особенности производства фрикционных накладок. Если запчасти с одной партии и одного производителя, разница физико-механических свойств у материала будет незначительной.

Процедура замены тормозных колодок производится сразу на обоих колесах одной оси. При этом:

• обязательно проведите анализ состояния деталей и механизмов тормозной системы.
• чтобы оценить изношенность тормозного диска, воспользуйтесь штангенциркулем и замерьте его толщину.
• Проверьте весь узел на наличие повреждений, выясните не нарушена ли геометрия конструкции.

Визуальная дефектация

Если после снятия осмотр показал, что колодки изношены в пределах нормы, а направляющие в порядке, основное внимание сосредотачивается на цилиндрах. Сразу выясняется, нет ли протечки тормозной жидкости, которая может говорить об износе сальников

При ее обнаружении необходимо заменить дефектный рабочий цилиндр.

Далее надо нажать на педаль тормоза. Когда при этом поршни не двигаются, прижав к диску колодки, тогда и говорят о заклинивании цилиндров или закисании. Вариантов здесь может быть два: заменить их или купить суппорт целиком. Конечно, выборочный ремонт обойдется дешевле. Однако, установив новый агрегат в сборе, можно будет снова надолго забыть о существовании проблем с ним.

Если вы еще точно не выяснили, что неисправность в цилиндрах или направляющих, необходимо обязательно провести диагностику других составляющих тормозной системы.

Видеоролик, как легко снять суппорт с передних тормозов ВАЗ классика:

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

• автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
• постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
• скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Ремонт передних тормозов

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

Снимаем тормозные колодки

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и  была такая ситуация.

Порван пыльник, цилиндр заклинил

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»

После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин. Я выбиваю цилиндры из суппорта через деревянную подкладку

Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи

Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом

Цилиндр выбит из суппорта

Цилиндр без пыльника

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место. Далее одеваем новый пыльник и вставляем цилиндр в суппорт

Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг

Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению. На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным

На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

Неполадки тормозных колодок

Рассматриваемые детали системы торможения приходится менять не только при их износе, но и при возникновении неисправностей, которые связаны с использованием некачественных расходников либо слишком активной ездой. На появление проблем с колодками указывают характерные признаки:

• скрип, скрежет и другие посторонние звуки при торможении;
• занос машины при нажатии на педаль тормоза;
• для воздействия на педаль приходится прилагать больше или меньше усилий, чем обычно;
• биение по педали в момент торможения;
• после отпускания педали она не возвращается в исходное положение;
• наличие чёрной пыли на колёсных дисках.

Посторонние звуки

Современные тормозные колодки оснащаются специальными индикаторами, свидетельствующими об износе этих автодеталей. Индикатор представляет собой металлическую полоску, которая закреплена ниже фрикционной накладки. Когда большая часть материала истирается, но колодка ещё в состоянии осуществлять замедление, при воздействии на тормозную педаль появляется характерный скрежет либо свист. Если колодки не оснащены такими индикаторами, наличие посторонних звуков указывает на явный износ элементов в тормозном механизме и необходимость их замены.

Износ колодок может проявляться по-разному и одним из признаков являются посторонние звуки при торможении

Занос

Если автомобиль при торможении заносит в одну сторону, то вероятной причиной является износ одной из колодок. Машину может заносить вплоть до разворачивания, причём даже на сухом покрытии. Кроме колодок занос может возникать по причине появления задиров либо деформации тормозных дисков.

Видео: почему автомобиль тянет в сторону при торможении

Какое-то время назад я столкнулся с ситуацией, когда машину при торможении начало уводить в сторону. Долго искать причину такого поведения не пришлось. После беглого осмотра автомобиля снизу было обнаружено, что один из задних рабочих тормозных цилиндров потёк. Это стало причиной попадания тормозной жидкости на рабочую поверхность колодки и барабана, в результате чего механизм был неспособен выполнять свою функцию. Проблема была устранена заменой цилиндра и прокачкой тормозов. Если у вас возникнет аналогичная ситуация, то я рекомендую менять полностью цилиндр, а не заниматься установкой ремкомплекта, поскольку качество резиновых изделий сегодня оставляет желать лучшего.

Увеличение или уменьшение усилия на педаль

Если педаль приходится нажимать непривычно тяжело или легко, то появление проблемы может быть вызвано стиранием или загрязнением колодок. Если же с ними всё в порядке, то следует проверить целостность всей тормозной системы на предмет подтекания жидкости.

Вибрация

Если присутствует вибрация при нажатии педали тормоза, то возможной причиной является попадание грязи между тормозным диском и колодками либо появилась трещина или сколы на последних. В результате детали подвергаются преждевременному износу. Однако следует знать, что подобное явление возможно также при неполадках ступицы либо гидроцилиндров тормозной системы.

Педаль западает

Иногда бывает, что тормозная педаль после нажатия не отходит назад. Это указывает на то, что колодки «прикипели» к диску. Наблюдать такое явление можно при минусовой температуре, когда на колодки попала влага. Кроме этого, возможно попадание воздуха в систему торможения, что требует проведения осмотра и последующего ремонта или прокачки тормозов.

Налёт на дисках

Налёт на колёсных дисках представляет собой чёрную пыль, что указывает на истирание колодок. Если же пыль имеет частички металла, то стираются уже не только колодки, но и сам тормозной диск. Если возникла такая ситуация, с осмотром тормозного механизма, а также с заменой вышедших из строя деталей, затягивать не стоит.

Появление чёрного налёта на колёсах может быть вызвано активной ездой либо естественным износом колодок

Однажды я обратил внимание, что передние колёсные диски покрыты чёрной пылью, причём это была не дорожная пыль. Какие на тот момент были установлены тормозные колодки уже не известно, но после их замены на заводские от АвтоВАЗ, ситуация осталась неизменной

Поэтому я пришёл к выводу, что появление чёрной пыли — явление нормальное, указывающее на естественный износ колодок.

Замена тормозного суппорта на ВАЗ 2101-2107

Конструкция переднего тормозного суппорта на ВАЗ 2101-2107 довольно прочная, и отдельно его меняют довольно редко. Но снимать его приходится немного чаще, в основном по причине замены тормозных цилиндров. Все же, если вам необходимо произвести замену суппорта на «классике», то ниже постараюсь доходчиво объяснить всю процедуру демонтажа. Во-первых, стоит отметить, что для выполнения этой процедуры понадобится следующий инструмент:

1. Баллонный ключ для снятия колеса
2. Домкрат
3. Вороток и трещотка
4. Головка на 17 и 14
5. Тонкая плоская отвертка
6. Молоток

Теперь более детально рассмотрим порядок выполнения работы.

Как снять суппорт на ВАЗ 2101-2107 своими силами

Сначала поднимаем переднюю часть автомобиля домкратом и снимаем колесо. После чего необходимо плоской отверткой отогнуть фиксирующую скобу болта, который крепит тормозной шланг:

Теперь можно откручивать тормозной шланг, как показано на фото ниже:

Теперь берем головку на 17 и вороток, и с помощью них откручиваем два болта суппорта. Сначала снизу:

Теперь можно снимать всю конструкцию даже вместе с тормозными колодками, можно небольшими ударами молотка сбить его с диска:

Он должен без приложения особых усилий легко сбиться с тормозного диска. Окончательный результат ремонта ВАЗ 2101-2107 по снятию суппорта, показан ниже:

При необходимости производим замену нужных деталей и установку производим в обратной последовательности. После чего понадобится прокачка тормозной системы, так как в трубках может появиться воздух.

• Отсоедините трубку 5 и снимите с цилиндров пылезащитные колпачки 2.
• Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью.

После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода.

Пошаговая инструкция по демонтажу суппорта ВАЗ 2106

Сначала необходимо поднять автомобиль домкратом и снять переднее колесо. Затем побрызгать на все крепящие гайки и болты проникающей смазкой, так как они обычно очень плохо откручиваются.

Далее отгибаем отверткой фиксирующую пластину, которая прижата к болту тормозного шланга. Наглядно можно посмотреть эту операцию на фото:

Отгибаем ее вверх, чтобы можно было свободно накинуть ключ и открутить болт тормозного шланга:

И после этого свободно снимаем шланг и отводим его в сторону, чтобы в дальнейшем он не мешался:

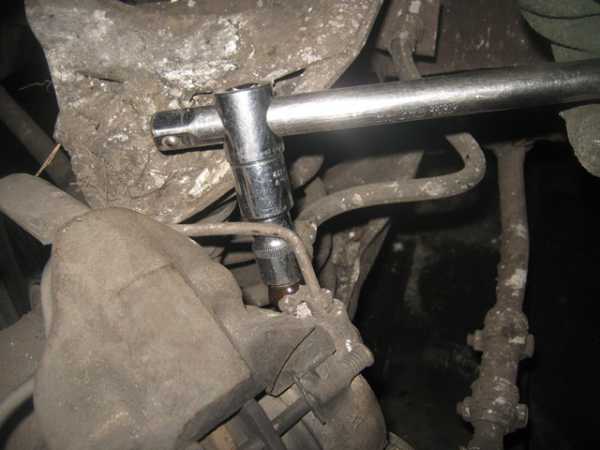

Следующим шагом будет отворачивание двух болтов крепления суппорта, один из которых находится внизу, и наглядно показан на картинке:

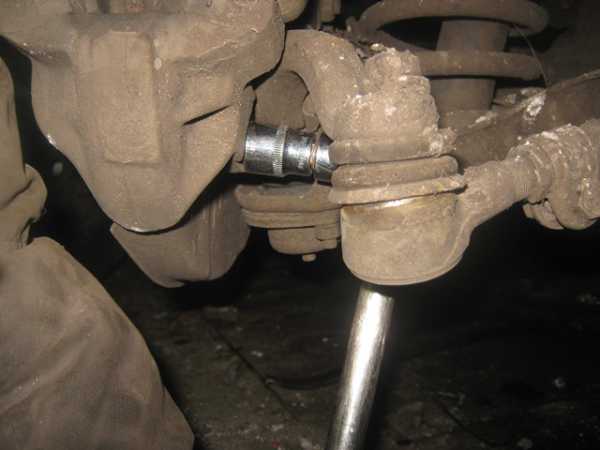

Сначала срываем болт головкой с воротком, так как усилие придется приложить немалое, а после лучше всего воспользоваться трещоточной рукояткой, чтобы сделать все максимально быстро и удобно:

И второй болт, который находится вверху, также необходимо отвернуть вышеописанным способом:

Так как больше никаких креплений суппорта тормозов нет, то теперь можно свободно снимать его со своего места, как показано на фото:

Вот и все готово, думаю, теперь не останется ни у кого вопросов о том, как снять суппорт с автомобиля. Если вы решили заменить эту деталь, то цена ее новой составляет около 1500 рублей. Установка проходит в обратной последовательности.

Суппорт переднего тормозного механизма снимают при необходимости его замены, а также при выполнении работ, связанных с заменой тормозного диска или рабочих цилиндров. Все работы будет удобнее проводить, если вывесить автомобиль на подъёмнике. Для выполнения работы понадобится всего три инструмента, а именно: отвёртка и пара гаечных ключей на 14 и 17.

Порядок работы:

Колесо снимают и затем отворачивают болт, крепящий к суппорту кронштейн тормозного шланга, после чего снимают кронштейн и пружинную шайбу.

Отворачивают болт крепления и снимают тормозной шланг и специальную уплотнительную шайбу. На суппорте останется вторая шайба, которую также следует снять. Вывернув шланг, следует заглушить отверстие, через которое может вытечь тормозная жидкость, резиновой пробкой.

Снимают тормозные колодки и отгибают стопорные пластины, фиксирующие болты крепления суппорта, болты отворачивают и снимают вместе с пластинами, после чего снимают сам суппорт.

Суппорт переднего тормозного механизма снят, остаётся заменить его новым изделием и произвести сборку в порядке, обратном снятию.

Тормозной суппорт ваз 2107 представляет из себя прочную металлическую кострукцию, служащая для крепления тормозных цилиндров. Сам по себе суппорт не поддается ремонту и его снятие выполняют в основном для замены заклинивших тормозных цилиндров или при выполнение какого-либо другого ремонта, при котором его наличие будет мешать работать.

Разберем процесс разборки тормозного суппорта на примере замены рабочих цилиндров. Для выполнения ремонта потребуется молоток, плоская отвертка и пассатижи, а так же специальный ключ на десять для отворачивания штуцеров тормозных трубок. При наличие всего необходимого можно приступать к ремонту.

1. Разобрав тормозной механизм переднего колеса и сняв суппорт, его необходимо закрепить в тисках.
2. Специальным гаечным ключом отверните два штуцера соединительной тормозной трубки и снимите ее.
3. Далее необходимо отжать фиксатор, удерживающий тормозной цилиндр, тонкой плоской отверткой и одновременно с этим выбить тормозной цилиндр из посадочного места.

На этом работы по разборке тормозного суппорта ваз 2107 завершены. Произведите замену тормозных цилиндров на новые. При установке незабывайте, что тормозные цилиндры не взаимозаменяемы и каждый устанавливается на свое место. Установку производите в обратном порядке, устанавливая тормозной цилиндр, так же предварительно отожмите пружинный фиксатор. Как только цилиндр станет на свое место, тут же сработает его фиксатор. Очень часто бывает, что новые цилиндры очень туго лезут на свое место, как правило это связано с наличием на их поверхности заводских шероховатостей, чтобы такого не происходило, обработайте грубым напильником края цилиндра и смажьте направляющие суппорта литолом, после чего аккуратно подбивайте цилиндр молотком. После сборки всей тормозной системы прокачайте тормоза. На этом ремонтные работы завершены.

Источники

• http://vaz2106-remont.ru/snyatie-supporta-perednego-kolesa/
• http://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-snyat-i-ustanovit-support-perednego-tormoznogo-mexanizma-vaz-2106-2103.html
• http://remont-vaz2106.ru/razborka-tormoznogo-supporta-vaz-2107

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

• на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
• если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;

• если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

• после извлечения колодок ни в коем случае нельзя нажимать на педаль тормоза. Поршни на гидравлических цилиндрах, установленных в суппорте, выдвинутся наружу и не позволят установить новую пару колодок. А задвинуть поршни обратно будет очень непросто: в некоторых случаях для этого приходится полностью сливать из системы тормозную жидкость;

• выкручивая крепёжные болты на суппорте, следует помнить: они отличаются по форме головки. Головка верхнего болта меньше, головка нижнего болта больше (на фотографии она помечена буквой «а»). Если поменять болты местами, установить тормозные колодки будет невозможно;

• покупая в магазине новый суппорт, обязательно следует сообщить продавцу, на какую сторону он будет установлен, поскольку на ВАЗ 2107 в конструкции левого и правого суппорта есть различия. Например, отверстия для крепёжных болтов расположены по-разному, так что левый суппорт не подойдёт к правому колесу и наоборот;
• наконец, после установки суппорта следует обязательно несколько раз нажать на педаль тормоза, чтобы проверить, работает новый суппорт или нет. Кроме того, после нажатия на педаль следует обязательно осмотреть суппорт и асфальт под машиной на предмет утечек тормозной жидкости.

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Замена задних тормозных колодок ВАЗ 2107

Чтобы поменять задние тормозные колодки ВАЗ 2107, необходимо выполнить такие операции:

• Поддомкратить машину и снять заднее колесо.
• Выкрутить штифта, фиксирующих тормозной барабан.
• Снять тормозной барабан.

Внимание! Когда тормозной барабан изнашивается, на его внутренней стороне образуется бортик, затрудняющий снятие его с колодок. В этом случае операция осложняется

Необходимо использовать два винта на 8, одновременно вкручивая их в соответствующие отверстия на барабане.

• Очистить поверхность фланца полуоси наждаком, что облегчить последующую установку барабана.
• Проверить состояние тормозного барабана и при необходимости заменить его.
• Осмотреть задние колодки на ВАЗ 2107. Если накладки на них тоньше 1,5 мм или имеют трещины, повреждения или сколы, колодки придется заменить.
• Очистить тормозной механизм от грязи при помощи чистой тряпки или металлической щетки.
• При помощи отвертки или пассатижей снять верхнюю пружину, стягивающую колодки.
• Провернуть чаши крепления задних колодок на 90 градусов и снять их со стержней крепления.
• Снять маленькие пружины, находящиеся под чашами крепления колодок.
• Снять стержни крепления колодок (это делать не обязательно, но операция облегчит снятие колодки).
• Последовательно снять сначала заднюю, потом переднюю тормозную колодку.
• Снять нижнюю пружину, скрепляющую колодки.
• Демонтировать распорную втулку тормозного механизма.
• Расшплинтовать палец на задней колодке при помощи пассатижей.
• Демонтировать рычаг, обеспечивающий работу стояночного тормоза, и палец с задней тормозной колодки.
• Установить палец и рычаг на новую колодку.
• Зашплинтовать палец.
• Установить на место снятые стержни крепления колодок.

Совет: чтобы легко установить стержни, необходимо привязать к их концам жесткую медную проволоку и сначала продеть через отверстия ее, потом протянуть стержень. После установки стержня проволоку нужно сразу же отвязать и убрать.

• Проверить затяжку гаек крепления щитка тормоза (момент затяжки, рекомендованный производителем — 4,2-5,2 кгс*м).
• Удалить буртик, появившийся на тормозном барабане в результате выработки.

Совет: проще всего удалить буртик при помощи напильника, используя саму машину в качестве импровизированного “токарного станка”. Для этого необходимо хорошо зафиксировать автомобиль противооткатными башмаками, вывесить оба задних колеса, закрепить тормозной барабан на фланце (внешней стороной к фланцу), завести двигатель и включить скорость. Задние колеса начнут вращаться и убрать буртик при помощи напильника не составит труда.

• Установить задние тормозные колодки и собрать тормозной механизм в последовательности, обратной разборке.
• Установить тормозной барабан и закрепить его штифтами.
• Несколько раз нажать на педаль тормоза, чтоб колодки разошлись и стали на место.
• Проверить уровень тормозной жидкости и при необходимости долить ее.
• Установить колесо и опустить машину с домкрата.

После замены колодок необходимо отрегулировать стояночные тормоз. Лишь после этого задние тормоза ВАЗ 2107 можно считать пригодными к эксплуатации.

Теперь вы знаете как поменять колодки на ВАЗ 2107 и можете выполнить работу самостоятельно, не прибегая к услугам СТО.
