Как установить светодиодную ленту для фар: наш взгляд на вопрос

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Как подключить светодиодную ленту в автомобиле: подробная инструкция

Прежде всего, необходимо выбрать место, где светодиодная лента в авто будет установлена. В идеале, выбирать место, где ее видно не будет совсем, но и помните, что она не должна мешать функциональности автомобиля. Представим ситуацию, вы установили ленту на бок автомобиля, у вас пробило колесо, а теперь вопрос: Как поставить домкрат? Не знаете, и мы не знаем, здесь только срывайте ленту, проще будет. Вот такая схема светодиодной ленты в авто, так будет сразу понятно, что лучше выбирать.

Далее выбираем длину ленты, для этого последуйте нашему совету.

Теперь переходим к более серьезному этапу – пайка. Тут нужен обычный паяльник на 25-40 Вт. Также берем провод с сечением на 0.75 мм, длина провода – 20 см. Концы провода зачищаются, а после уже аккуратно привариваются к ленте.

Место пайки изолируем, лучше использовать термоусадочную трубку. Если ее нет, используем обычную ПВХ изоленту.

Одноцветные ленты необходимо подключить к бортовой части: плюс к плюсу; минус уходит на кузов авто. Многоцветные ленты подключаются по аналогии, между лентой и аккумулятором устанавливается контролер. В каждом блоке многоцветной ленты работают сразу три диода, они подключаются по однотипной цепи, фактически получается сразу три схемы

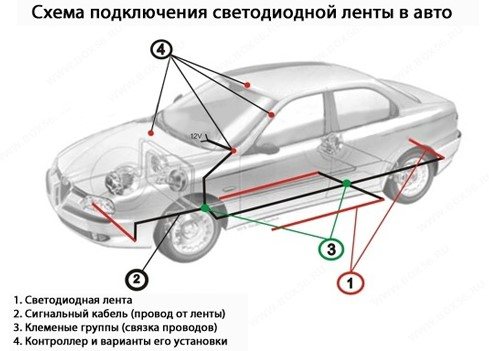

Обращайте внимание на схему подключения контролера

Если провода четыре, то она присоединяются к разъемам контролера, согласно обозначениям. Здесь V – питание, B – зеленый, C – Красный, G – синий. Контролер с другой стороны подключается через аккумулятор, создавая при этом сеть, которая и распределяется между всеми потоками.

В зависимости от типа ленты могут использоваться пульты управления, они считаются необходимыми, если в ленте три и более диода.

Также отвечая на вопрос, как подключить светодиодную ленту в автомобиле, стоит заметить, что для крепления ленты на корпус авто можно использовать небольшие хомуты. Их можно присоединять к кузову или к металлическим уголкам, однако, предварительно нужно сделать отверстие в кузове саморезами. Совет! Если вы желаете купить светодиодную ленту для авто с само клейкой на кузов, лучше забыть об этой идее. Ведь такая клейкая поверхность служить не более месяца, после отпадает. И чаще всего она сделает это в дороге, когда найти и восстановить ее будет невозможно.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Особенности и нюансы приведенных схем

Установка дополнительного компенсирующего резистора в схему включения светодиодной ленты выполняется просто. Для этого резистор включают последовательно в электрическую цепь по плюсовому или минусовому проводу.

В схему на LM317 придётся добавить два резистора, с помощью которых можно задать желаемое напряжение на выходе. Установка в таких схемах предохранителя не будет лишней.

В самом простом случае питающие провода припаивают к светодиодной ленте. Однако намного практичнее соединиться через специальные коннектора (соединители). В будущем это упростит замену светодиодной ленты на отрезок другого типа.

Как подключить ленту

Провод для питания через цоколь W5W

Существует несколько вариантов подключения гибкой светодиодной ленты своими руками к автомобильной электрике:

1. подключение через отдельное реле или блок управления;
2. параллельное подключение к штатной лампе накаливания;
3. подключение без штатной лампы.

1. Отдельное реле или блок.

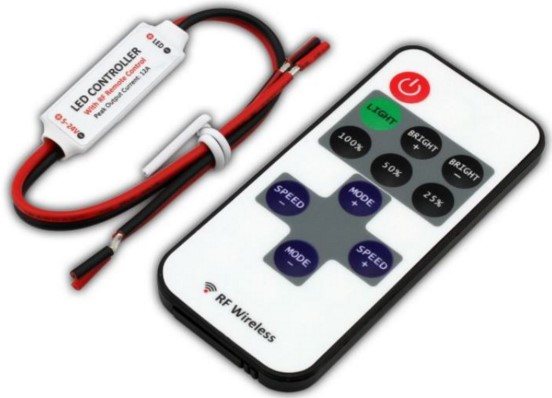

Контроллер с пультом дистанционного управления. Цена 300 — 400 руб у китайцев

Вариант подключения через блок управления такой же простой, как остальные. Он обеспечивает независимость от электроники авто, потому что подключается напрямую к аккумулятору. По функциям он может быть похожим на блок от дневных ходовых огней, определяет заведен двигатель или нет, определяет включены ли габаритные огни или сигналы поворота. Он программируется в зависимости от потребностей в режимах работы, может комплектоваться пультом дистанционного управления. Наверняка вы видели машины со стробоскопами и многоцветными RGB фонарями, которые установлены в решетке радиатора и мигают красным и синим, как у американских полицейских.

Простой блок управления, цена 6$

Чтобы найти такие блоки управления на Aliexpress, используйте запросы «Car Led controller».

2. Подключение параллельно. Подключается совместно с установленной лампочкой, провода припаиваются к её патрону, и зажигаться они будут одновременно, что повышает яркость. Световой прибор разбирается и производится внутренний монтаж, чтобы она светила не внутрь фонаря или фары, а наружу.

3. Устанавливаем без лампы. Штатный источник света полностью убираем, светить будет только лента. Чтобы не паять провода к патрону, лучше использовать специальный коннектор, который можно купить у китайцев. Коннектор представляет из себя цоколь, к которому припаяны провода, достаточно его вставить вместо лампы, чтобы получить необходимое напряжение. Пустой патрон может некрасиво торчать, для автотюнинга это немаловажный фактор.

Интересные идеи светового тюнинга авто

Какие только не придумывают решения светотюнига автолюбители, чтобы выделиться. Так, обыкновенную подсветку водительской двери, которую устанавливают, чтобы видеть, куда наступить ногами при выходе из машины, дополняют проекцией логотипа авто. Бюджетный, но очень эффектный способ светодизайна. Меломаны бесплатно подключают светодиоды к проводам динамиков, и подсветка начинает переливаться в ритм музыки. А также в качестве уникального светотюнинга на бампере автомобиля может быть сделана подсветка в виде решетки или логотипа марки и модели авто.

Светодиодный тюнинг вашего авто продолжает набирать популярность. Но не стоит забывать, что если вы переусердствуете с дизайном, то рискуете выглядеть глупо. К тому же установка светодиодной подсветки не запрещена законодательством только если ее оттенок совпадает со стандартами. В противном случае, вы можете нарваться на штраф госавтоинспекторов или отвлечь в темное время суток других участников дорожного движения и спровоцировать ДТП. Умеренный тюнинг света авто порадует вас доступностью и результатом.

Установка в фары

Монтаж внутри

Установка светодиодной ленты в фары дело не простое, но вы будут полностью довольны результатом. Вставить в задний фонарь не составляет никаких трудностей, они довольно легко снимаются и разбираются. Головной свет потребует разборки герметичной блокфары. Обычно феном разогревают герметик вокруг стекла, после чего стекло отделается от основного корпуса. Если не уверены в своих силах, то обратитесь к специалистам. Мне самому этим никогда не приходилось заниматься.

Замена стандартной на светодиодную подсветки

Это интересно: Как выбрать светильники для спальни — что надо знать

Тюнинг фар Уаз Патриот

Рассмотрим, как подсоединить led-ленту в передних фарах. Первым делом необходимо снять ее с автомобиля. Процесс довольно кропотливый, так как может понадобиться снятие бампера и решетки радиатора. Но чаще всего фары крепятся так, чтобы их можно было снять без демонтажа лишних деталей автомобиля. Для этого:

1. Отсоединяются все провода, и фара отделяется от машины.
2. С фары снимается стекло. Чтобы легко демонтировать стекло, края фары лучше разогреть феном.
3. Лента закрепляется в фаре.
4. Провода вывести наружу для подключения или к аккумулятору, или к габаритным огням или к цепи сигналов-подворотников.
5. Стекло ставят обратно плотно на герметик. Нельзя допустить, чтобы оставались щели, через которые может попадать вода.
6. Фара устанавливается на место.

В данном случае фару с автомобиля можно и не снимать, поэтому процесс установки ленты упрощается до минимума:

1. Выбирается влагозащищенная лента.
2. Подбирается место для крепления.
3. Снимается защитная основа с клеящейся стороны и лента приклеивается.
4. Даем клею прихватиться к стеклу.

На такое оформление уходит около 10 минут. Осталось только подключить провода, и дело сделано!

Конечно, придется мириться с недостатками:

• Такое оформление довольно неэстетичное.
• Зимой на наружных элементах скапливается снег и нарастает лед.
• Не украшают фару стекающая вода со светодиодной ленты.

Но есть и плюс. Если перегорит – ее не трудно будет снять и заменить на другую.

Современные автомобили Ульяновского автомобильного завода, модели Патриот стали оснащать фарами с встроенной светодиодной подсветкой. А вот владельцы более ранних моделей уже обходятся только фарами с обычными галогенными лампами. Однако есть умельцы, которые научились встраивать светодиодную ленту в фару УАЗ Патриот, Давайте разберемся, как это сделать своими руками:

1. Найти все места крепления фары к кузову автомобиля и открутить.
2. Не пропустить крепление со стороны крыла. Для удобной работы вам понадобится светодиодная переноска.
3. Блок-фара снимается с автомобиля. Убираем аккуратно скобы крепления стекла к фаре. Не упустите момент, когда герметик станет податливым и пластичным. После этого сразу же снимите стекло с помощью отвёртки.
4. Отщелкнуть отверткой крепежные скобы.
5. Прогреть стекло по контуру фары, чтобы размягчился уплотнительный герметик. Аккуратней, от перегрева феном стекло может изменить форму.
6. Аккуратно отсоединить стекло с помощью плоской отвертки.
7. К диодной полосе припаять два провода разного цвета. Черный для минуса, красный для плюса. Все провода припаяны к светодиодной ленте.
8. Подключение светодиодов. Противоположные концы проводов припаять к патрону габаритных огней. Черный минус, красный плюс.
9. Лента приклеивается двусторонним скотчем. Общая картина.
10. Провода закрашиваются в серебристый цвет для малозаметности.
11. Стекло устанавливается обратно на герметик.

Так выглядит уже установленная led-подсветка в фару УАЗ ПАТРИОТ.

Тюнинг фар Уаз Патриот

Современные автомобили Ульяновского автомобильного завода, модели Патриот стали оснащать фарами с встроенной светодиодной подсветкой. А вот владельцы более ранних моделей уже обходятся только фарами с обычными галогенными лампами. Однако есть умельцы, которые научились встраивать светодиодную ленту в фару УАЗ Патриот, Давайте разберемся, как это сделать своими руками:

1. Найти все места крепления фары к кузову автомобиля и открутить.
2. Не пропустить крепление со стороны крыла. Для удобной работы вам понадобится светодиодная переноска.
3. Блок-фара снимается с автомобиля. Убираем аккуратно скобы крепления стекла к фаре. Не упустите момент, когда герметик станет податливым и пластичным. После этого сразу же снимите стекло с помощью отвёртки.
4. Отщелкнуть отверткой крепежные скобы.
5. Прогреть стекло по контуру фары, чтобы размягчился уплотнительный герметик. Аккуратней, от перегрева феном стекло может изменить форму.
6. Аккуратно отсоединить стекло с помощью плоской отвертки.
7. К диодной полосе припаять два провода разного цвета. Черный для минуса, красный для плюса. Все провода припаяны к светодиодной ленте.
8. Подключение светодиодов. Противоположные концы проводов припаять к патрону габаритных огней. Черный минус, красный плюс.
9. Лента приклеивается двусторонним скотчем. Общая картина.
10. Провода закрашиваются в серебристый цвет для малозаметности.
11. Стекло устанавливается обратно на герметик.

Так выглядит уже установленная led-подсветка в фару УАЗ ПАТРИОТ.

Техника безопасности при установке и эксплуатации

При монтаже, подключении и дальнейшем использовании лент со светодиодами соблюдайте следующие правила безопасности.

1. Первое и самое главное правило — отключайте аккумулятор перед началом любых работ с электропроводкой. Это касается и монтажа лент.
2. Выбирайте тип ленты в зависимости от места крепления: открытая и незащищённая лента IP20 выйдет из строя, если будет находиться на кузове авомобиля. А ленты с плотным расположением крупных диодов могут слепить водителя внутри салона.
3. Не следует изгибать ленты слишком сильно — это может повредить внутреннюю проводку.
4. Используйте паяльник только с малой мощностью.
5. Длина участка ленты не должна превышать 5 метров. Ели вам нужно подключить несколько таких участков, нужно делать это параллельно.
6. Внимательно следите за полярностю контактов. Минусы и плюсы должны находиться на своих местах. Специалисты утверждают, что эта лента способна пережить разовое неправильное подключение, но всё же не стоит проверять этот факт. Будьте аккуратны.
7. Полезной будет установка стабилизаторов напряжения, чтобы на устройство поступало не более 12 В.
8. Если вы используете отдельный блок питания, запас его мощность должен составлять минимум на 20%.
9. При укладке на металлическую поверхность, рекомендуется сделать изолирующую прокладку.
10. Если вы делали отверстия в кузове автомобиля для крепления или заведения проводки, обязательно обработайте их составом, предотвращающим коррозию.
11. Прежде чем включать аккумулятор, ещё раз проверьте правильность установки проводки.

Видео: главные правила при подключении светодиодной ленты

Светодиодная лента — это простое и удобное устройство для модернизации внешнего вида вашей машины. Она значительно превосходит по своим характеристикам обычные лампы и неоновые трубки, так как более долговечна, а её использование безопаснее. Установка и подключение не вызовут особых сложностей, но если вы не до конца уверены в своих силах, попробуйте украсить светом небольшой элемент автомобиля. Скорее всего, этот процесс затянет вас, и уже через некоторое время ваш автомобиль будет светиться всеми цветами радуги.

Главная →

Тюнинг →

Разновидности Светодиодных лент для автомобиля

Есть всего 3 типа светодиодных приборов для обустройства машины:

• гибкий в просвечивающейся защитной оболочке;
• гибкий в плотном материале белого цвета;
• жесткий SMD и COB.

Отличие от обычных приборов заключается в темном окрасе основания плотности светодиодов.

Как еще классифицируются светодиодные ленты для автомобиля

Помимо основного разделения, существуют еще и дополнительные. Всего дополнительных типов 5.

Светодиодные ленты для автомобиля – По цвету.

Осветительные аппараты бывают одноцветными (монохромными) и разноцветными. Монохромные орудуют лишь одним цветом, элегантно переливая его оттенки от холодного до теплого и наоборот. Разноцветные также делятся на несколько подвидов: RGB и RGBW, где «R» — красный, «G» — зеленый, «B» — синий, а «W» — белый. Обычные RGB-ленты не могут в полной мере передать белый цвет. Для этого применяются многоцветные приборы с дополнительными W-диодами.

Светодиодные ленты для автомобиля – по количеству светодиодов.

Чем больше диодов, тем ярче светит устройство. На метровый отрезок может приходиться или 30, или 60 светодиодов. Есть, конечно, 120 и 240 модели, однако в авто-тюнинге они используются крайне редко.

Светодиодные ленты для автомобиля по Степени защиты

IP — параметр международного уровня, используемый для определения уровня стойкости устройства ко внешним влияниям. Первая цифра означает уровень защищенности от твердых тел, вторая — от воды. Ознакомившись с рабочими параметрами товара, вы можете подобрать подходящий вариант.

• «IP21» — значит, что устройство почти не защищено. Его используют только в закрытых помещениях, таких как автомобильный салон. Внутри машины полоска не попадет под дождь и не повредится сильным ветром, к примеру.
• «IP66» — слой эпоксидной смолы обеспечивает среднюю защиту. Монтируется как внутри транспорта, так и снаружи.
• «IP69» — высокий уровень защищенности. Лента маскируется бесцветным силиконом, что позволяет использовать ее в самых опасных условиях.

Светодиодные ленты для автомобиля по мощности светодиодов.

Мощность диодов также играет немаловажную роль в свечении. Понятно, что светодиоды на 1 Вт при условии большей плотности светят ярче, чем аналоги на 0.3 Вт. Мощность может существенно различаться, поэтому перед покупкой лучше поведать о целях, для которых будет применяться освещение. Консультант вас ознакомит с целым перечнем хороших товаров.

Светодиодные ленты для автомобиля – по типу светодиодов.

На более старых моделях диодов нарисовано обозначение DIP, обозначающее английское словосочетание «Dual In-line Package», что переводится как «корпус с выводами в два ряда». SMD, которыми пользуются все больше людей в наше время, переводится как «устройство, монтируемое на поверхность». Последующие цифры определяют габариты диода.

Включение через импульсный стабилизатор

Так как работа бортовой сети автомобиля напрямую зависит от работы двигателя, подача тока может сильно меняться, а для того, чтобы нормализовать эту работу и подавать лампам ограниченное напряжение в 12В, нужен импульсный стабилизатор, который благодаря импульсам на выходе дает нужный показатель вне зависимости от входа и выхода. Импульсный стабилизатор можно сделать в результате модификации линейного стабилизатора, который совершенствуется, благодаря двум транзисторам. Такая схема поможет сделать импульсный стабилизатор в домашних условиях.

Классификация диодных лент

Светодиодная лента — универсальный источник света, подходящий для создания всевозможных форм, углов освещения или яркости. Устанавливается в любое, даже самое труднодоступное место на автомобиле. Прежде чем оснащать машину подобным аксессуаром, рекомендуется изучить типы светодиодов, ведь каждый из них наделен особыми характеристиками.

По цвету свечения светодиодов

Диодные ленты могут быть монохромными, излучая какой-то один цвет, и универсальными RGB, то есть играть разными красками. С монохромным освещением дело обстоит проще, а вот для мерцания универсальных диодов потребуется оснастка в виде контроллера, пульта управления или блока питания.

По размерам светодиодов

Светодиодная полоса имеет различную маркировку: корпус с парой выводящих концов обозначается буквами DIP, а оборудование, монтируемое на поверхность, имеет маркировку SMD. Второй вариант более эффектный, поэтому рекомендуется устанавливать на днище автомобиля именно такое освещение, оно делится на категории:

• SMD5050 — наличие больших диодов размером 5х5 мм, с мощность 0,24 Вт и высокой яркостью;
• SMD3528 — самый часто используемый вариант с размерами диодов до 3,5 мм и мощностью 0,08 Вт;
• SMD3010 — преимущественно используется в боковом освещении, имеет диоды размером 1х3 мм и мощность в 0,08 Вт.

По плотности светодиодов

Плотность характеризует количеством светодиодных огней, расположенных на 1 м ленты. Существует два варианта:

1. Тип 3028 содержит 60, 120 или 240 огней. В последнем варианте диоды располагаются в два ряда.
2. Тип 5050 на одном метре имеет 30, 60 или 120 огней, где последний вариант имеет двухрядное расположение диодов.

Чем больше плотность лампочек на 1 м полосы, тем более яркой будет подсветка.

По классу защиты

На международном уровне утвержден показатель IP с идущей следом цифрой. Это обозначение говорит об устойчивости диодного оборудования к воздействию окружающей среды. Первая цифра — показатель защиты элемента от механического влияния, вторая — уровень защиты от влажности.

1. IP20 — при такой подсветке машины снизу днища диоды слабо защищены. Светящаяся полоса пригодна для использования в местах недоступных влаге.
2. IP65 — полоса покрыта эпоксидной смолой, что позволяет монтировать ее снаружи автомобиля.
3. IP68 — надежная защита. Прибор покрыт слоем прозрачного силикона и подходит для установки снаружи машины, выдерживает любые неблагоприятные условия погоды.

Как подключить светодиодную ленту в автомобиле: подробная инструкция

Прежде всего, необходимо выбрать место, где светодиодная лента в авто будет установлена. В идеале, выбирать место, где ее видно не будет совсем, но и помните, что она не должна мешать функциональности автомобиля. Представим ситуацию, вы установили ленту на бок автомобиля, у вас пробило колесо, а теперь вопрос: Как поставить домкрат? Не знаете, и мы не знаем, здесь только срывайте ленту, проще будет. Вот такая схема светодиодной ленты в авто, так будет сразу понятно, что лучше выбирать.

Далее выбираем длину ленты, для этого последуйте нашему совету.

Теперь переходим к более серьезному этапу – пайка. Тут нужен обычный паяльник на 25-40 Вт. Также берем провод с сечением на 0.75 мм, длина провода – 20 см. Концы провода зачищаются, а после уже аккуратно привариваются к ленте.

Место пайки изолируем, лучше использовать термоусадочную трубку. Если ее нет, используем обычную ПВХ изоленту.

Одноцветные ленты необходимо подключить к бортовой части: плюс к плюсу; минус уходит на кузов авто. Многоцветные ленты подключаются по аналогии, между лентой и аккумулятором устанавливается контролер. В каждом блоке многоцветной ленты работают сразу три диода, они подключаются по однотипной цепи, фактически получается сразу три схемы

Обращайте внимание на схему подключения контролера.

Если провода четыре, то она присоединяются к разъемам контролера, согласно обозначениям.  Здесь V – питание, B – зеленый, C – Красный, G – синий. Контролер с другой стороны подключается через аккумулятор, создавая при этом сеть, которая и распределяется между всеми потоками.

В зависимости от типа ленты могут использоваться пульты управления, они считаются необходимыми, если в ленте три и более диода.

Также отвечая на вопрос, как подключить светодиодную ленту в автомобиле, стоит заметить, что для крепления ленты на корпус авто можно использовать небольшие хомуты.  Их можно присоединять к кузову или к металлическим уголкам, однако, предварительно нужно сделать отверстие в кузове саморезами.
Совет! Если вы желаете купить светодиодную ленту для авто с само клейкой на кузов, лучше забыть об этой идее. Ведь такая клейкая поверхность служить не более месяца, после отпадает. И чаще всего она сделает это в дороге, когда найти и восстановить ее будет невозможно.
