Гусеничный трактор а-130

Оценка проекта

Тракторы семейства Т-4 были широко распространены в целинных районах Сибири и Казахстана. Их тяговооружённость позволяла выполнять пахоту тяжёлых орошаемых почв. Но, тем не менее, тракторы среди эксплуатационщиков заслужили преимущественно негативную оценку. Причин тому было несколько:

• полужёсткая подвеска обеспечивала лишь очень малую скорость движения (до 9 км/ч), что делало тракторы по сути узкоспециализированными, пригодными только для пахоты, и в летне-осенний период они простаивали. В то же время более скоростные тракторы близких классов Т-74, ДТ-75 и, особенно, Т-150 широко использовались в летне-осенний период и для выполнения других работ;
• полужёсткая подвеска в зимний период, при работе на мёрзлом грунте вызывала сильную тряску, причиняя дискомфорт механизатору;
• гусеница трактора была недостаточно прочной и надёжной, что в сочетании опять таки с полужёсткой подвеской вызывало её частые разрывы;
• для замены быстроизнашиваемых фрикционных лент поворотного механизма требовалось снятие топливного бака;
• двигатель трактора отличался повышенной шумностью;
• трактор был более сложен в обслуживании и ремонте по сравнению с ДТ-75.

Достоинства и недостатки

Владельцы машин отмечают положительные стороны при эксплуатации Т-4:

• неприхотливый двигатель;
• низкий расход топлива (6-8 л/га при культивации);
• возможность использования дополнительного навесного оборудования от ДТ-75 или Т-150.

При этом встречаются нарекания в отношении конструкции:

• необходимость частых проверок состояния системы охлаждения, поскольку перегрев головки блока приводит к разрушению перемычек около форсунок;
• воздушный фильтр требует частого ухода и промывки;
• в реверсивном редукторе используются дефицитные подшипники;
• забивается грязью ходовая часть;
• сложность ремонта двигателя;
• жесткая подвеска;
• низкая скорость движения (до 9 км/ч).

Основные модификации

В целом проект получился удачным. Но сама базовая модель предлагалась в 4 вариантах комплектации. Кроме того, была одна модификация для промышленной эксплуатации.

Основные варианты комплектации:

• С1 — дополнительная навесная гидросистема, два силовых цилиндра и система дополнительной подвески.
• С2 — комплектация С1 без дополнительных цилиндров и системы дополнительной подвески.
• С3 — только дополнительные гидроцилиндра.
• С4 — навесная гидросистема и система дополнительной подвески.

Модификация для промышленных целей имела маркировку Т-4АП и не имела систему подвески для оборудования сзади. Чаще всего использовалась как бульдозер.

Поэтому на вопрос сколько весит трактор Т-4 однозначно сказать сложно. Все зависит от комплектации.

Технические характеристики машины

Хотя за время выпуска применялось четыре варианта силовых агрегатов, но технические характеристики трактора Т-4 «Алтаец» оставались неизменными.

Технические характеристики	Значение
Номинальная мощность двигателя	95,6 кВт (130 л.с.)
Частота вращения двигателя при номинальной мощности	1700 об/мин
Диаметр цилиндра	130 мм
Ход поршня	140 мм
Удельный расход топлива	251,7 г/кВт*ч (185 г/э.л.с.*ч)
Топливо для основного двигателя	дизельное ГОСТ 305-73
Пускового двигателя	смесь автомобильного бензина А72 или А76 с моторным маслом в пропорции 1:20
Емкость топливного бака	320 л
Колея	1384 мм
Продольная база	2522 мм
Дорожный просвет	320 мм
Ширина башмаков	420 мм
Удельное давление на почву	0,04МПа (0,4 кгс/см2)
Габаритные размеры	4684х1952х2545 мм
Вес трактора Т-4 в снаряженном состоянии	8145 кг
Электрооборудование	12 В

Коробка передач трактора Т-4 с реверс-редуктором позволяет выбрать из 8 скоростей вперед и 4 назад. Коробка оказалась настолько удачным агрегатом, что она ни разу не подвергалась модернизации.

Трактор Т-4 в разрезе

Машина имеет стандартную компоновку. Конструкция собрана на сварной раме из двух коробчатых лонжеронов. Спереди лонжероны соединены брусом.

Двигатель крепится на трех точках. За двигателем последовательно стоят муфта сцепления, кардан, реверс-редуктор, коробка ПП, конечные передачи.

Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Управление педалью через гидроусилитель.

Тормоза сухие, ленточные.

Подвеска маятниковая, с одной поперечной рессорой, одним балансирным валом и двумя балансирными тележками.

Кабина металлическая, крепится на два амортизатора. Имеется пассажирское сидение. Кабина обогревается, оборудована системой вентиляции и фильтрации воздуха. Все приборы и управление аналоговое, механическое.

Требования ТО

Ежедневное техническое обслуживание машины сводится к регулярному осмотру, чистке, смазке, подтяжки механизмов. Периодичность более сложного обслуживания зависит от времени работы, сроков эксплуатации, изношенности отдельных узлов и агрегатов. Производитель рекомендует производить:

• ТУ №1 через каждые 60 мото-часов или 30 дней работы, если за этот срок наработка будет менее 60 часов.
• ТУ №2 через каждые 240 часов.
• ТУ №3 через каждые 960 часов.

Поскольку модель трактора уже не выпускается, при приобретении подержанной машины стоит обращать на следующие вещи:

• Состояние шлангов гидросистемы.
• Наличие протечек на фланцах насосов гидросистемы.
• Состояние крестовины карданного вала — при больших нагрузках или длительном сроке работы она может быть разбита.
• Степень износа маховика сцепления трактора Т-4.

Заключение

Несмотря на возраст разработки, технические характеристики трактора Т-4 позволяют ему и сегодня с успехом эксплуатироваться. Надежная конструкция, пусть и не самая удобная в обслуживании. Хорошая мощность, проходимость, невысокая цена расходников и запчастей. Большая распространенность в районе Сибири и Казахстана, хорошие тяговые характеристики. Хороший вариант для небольших фермерских хозяйств, поскольку трактор создавался именно с прицелом на тяжелую работу в данном секторе.

Достоинства и недостатки

Владельцы машин отмечают положительные стороны при эксплуатации Т-4:

• неприхотливый двигатель;
• низкий расход топлива (6-8 л/га при культивации);
• возможность использования дополнительного навесного оборудования от ДТ-75 или Т-150.

При этом встречаются нарекания в отношении конструкции:

• необходимость частых проверок состояния системы охлаждения, поскольку перегрев головки блока приводит к разрушению перемычек около форсунок;
• воздушный фильтр требует частого ухода и промывки;
• в реверсивном редукторе используются дефицитные подшипники;
• забивается грязью ходовая часть;
• сложность ремонта двигателя;
• жесткая подвеска;
• низкая скорость движения (до 9 км/ч).

FAQ

1. Сколько человек может вместиться в микроавтобус?

В переднюю кабину с легкостью помещаются 3 человека.

2. Насколько надежен Транспортер Т4?

Автомобиль имеет репутацию одного из самых надежных фургонов на дороге.

3. Какой из предложенных двигателей лучше?

В заводском состоянии 2.5л агрегат лучший из всех предложенных.

4. Какие размеры имеет микроавтобус?

• Колесная база равна 2920 мм SWB, 3320 мм LWB;
• Длина 4 707 мм SWB, 5 107 мм LWB;
• Ширина 1840 мм, высота 1 940 мм стандартная крыша, 2430 мм высокая крыша.

5. Сколько весит Фольксваген T4?

Полезная нагрузка составляет 800-1200 кг в зависимости от модификации. Вес брутто транспортного средства 2,5-2,8 тонны.

6. Где указан код двигателя?

Номер мотора указан на передней части блока цилиндров. На бензиновом двигателе номер находится ниже двух свечей зажигания. Номер двигателя также указан на крышке ремня ГРМ и на паспортной табличке на стойке двери.

7. Где указан номер шасси?

Номера шасси или VIN можно найти на внешней части приборной панели.

Технические характеристики

Рабочий вес трактора составляет 8870 килограмм. Длина, от края до края, составляет 4650 миллиметров. Ширина, с учетом краев гусениц трактора, обладает значением в 1952 миллиметра. Высота, от самого низа и до крыши составляет 2840 миллиметров. Дорожный просвет трактора равняется 370 миллиметрам, что в лучшую сторону отразилось на проходимости данной техники.

На модели до 1970 года устанавливался четырехтактный дизельный мотор, максимально достижимая мощность которого равняется 90 лошадиным силам. В поздних версиях трактора проводилась установка более мощного силового агрегата марки А-01М, максимально достижимая мощность которого равняется 130 лошадиным силам. Емкость топливного бака равна 320 литров, а удельный расход топлива равняется 173 граммам на киловатт в час.

В конструкции рамы трактора использованы два лонжерона, которые имеют сечение коробчатого вида. Лонжероны соединяются за счет стального бруса. Задняя часть рамы предназначена для кабины, когда передняя часть содержала силовой агрегат, систему охлаждения и систему смазки механизмов трактора.

В трансмиссию Т-4 входит сухая двухдисковая муфта сцепления, оснащенная гидравлическим усилителем. Так же муфта находится в постоянно-замкнутом положении, как и у большинства современных тракторов. Коробка переключения передач состоит из восьми передач для движения трактора вперед и четырех передач для движения трактора задним ходом. Стоит отметить, что версия Т-4А оснащалась еще и реверсивным редуктором.

Тормоза трактора ленточного типа, «сухие». Планетарный механизм тормозов позволяет выполнять плавные повороты.

Гусеницы трактора обладают двумя цепями, балансирной поперечной рессорой и двумя тележками.

Кабина трактора изготовлена полностью из металла и обладает вентиляционной системой и отопителем. Сама же кабина расположена в задней части трактора. Ее держат специальные амортизаторы, позволяющие погасить сильные вибрации. Также при необходимости предусмотрена установка второго сидения, так как свободного места вполне достаточно для размещения в кабине еще одного человека. Сидение оператора имеет возможность регулировки по росту, а также и по массе.

Почему в СССР преобладали гусеничные тракторы, а сейчас – нет

В 60-х/70-х годах ХХ века ведущие специалисты Советского Союза в области сельского хозяйства после многолетних и подробных исследований пришли к выводам, что гусеничные трактора значительно эффективней и экономически выгодней в эксплуатации, чем аналогичные по мощности трактора колёсные.

При всех недостатках гусеничной базы (в любом деле есть плюсы и минусы) было отмечено следующее. При замерах плотности почвы по следу гусениц существенного уплотнения плодородного слоя не было отмечено. В то время как по следу колёс (в особенности мощных тракторов, таких, как «Т-150» или «К-700») твёрдость почвы значительно повышалась. Особенно на глубине 12-15 см. Опыты продемонстрировали, что подобные уплотнения почвы по следам тракторов в последующем дают снижение урожайности до 25%. Это довольно значительные цифры, которые становятся ещё более весомыми, если перевести проценты в центнеры зерновых.

Другое преимущество гусеничных тракторов определили в том, что у них во много раз ниже параметры «буксования». Колесо буксует гораздо больше гусеницы, истирая ценный плодородный слой почвы в пыль, которая затем разносится ветром.

Вместе с тем, гусеничная база обеспечивает лучшее сцепление с землёй и более высокую проходимость. Что даёт возможность более раннего выхода на поля, способность трудиться на значительно увлажнённых почвах. А раннее закрытие влаги всегда считалось способствующим получению хорошего урожая, особенно при наших климатических условиях, а также при сжатых агротехнических сроках.

Всё это, а также то, что трактора с гусеничной базой имеют более высокие тяговые характеристики, чем колёсные, при использовании двигателей одинаковой мощности, привело к тому, что крупнейшие тракторные заводы – Волгоградский, Харьковский, Алтайский – были сосредоточены на выпуске гусеничных тракторов. И до 90% выпускаемых в СССР тракторов были гусеничными. Абсолютный лидер – «ДТ-75», которых было сделано более трёх миллионов.

Сейчас ситуация кардинально изменилась: 87% работающих тракторов в России – колёсные, и только 13% – гусеничные (причём год от года их становится ещё меньше). Причин тому несколько. Упомянутые выше три мощных завода разорены и, в буквальном смысле, лежат в руинах. Колёсные трактора гораздо более универсальны в использовании, чем гусеничные. Они проще в производстве, дешевле по стоимости, экономичнее в обслуживании и эксплуатации. «Колёсники» обладают намного большей скоростью и могут передвигаться по дорогам общего назначения.

Да и сами колёсные трактора уже не те, что в середине ХХ века. С их негативным воздействием на плодородный слой почвы и недостаточной проходимостью на влажных землях конструкторы научились бороться (в том числе и установкой спаренных или расширенных колёс).

Но возможности отечественной конструкторской мысли и её конкретного воплощения далеко не ограничиваются «ДТ-75». Есть целый ряд перспективных моделей, на которые окрепшее и развивающееся сельское хозяйство России, возможно, ещё обратит свой взгляд. Рассмотрим заодно и актуальные на данный момент модели промышленных и трелёвочных гусеничных тракторов российского производства.

Трансмиссия. Система управления трансмиссией трактора ТТ-4

Коробка передач, задний мост и конечные передачи трактора ТТ-4 жестко соединены своими корпусами и образуют единый агрегат – блок трансмиссии. В трансмиссию входят также жестко соединенная с дизелем раздаточная коробка, конструктивно выполненная в общем корпусе, привода насоса гидросистемы и карданная передача, соединяющая раздаточную коробку с коробкой передач. Коробка передач устанавливается по привалочной плоскости заднего моста и крепится к нему при помощи шпилек и гаек. Снаружи на корпусе коробки передач расположены узлы системы управления трансмиссией. Приводы управления обеспечивают: плавное трогание с места и остановку трактора, переключение передач под нагрузкой при дви­жении трактора, переключение диапазонов, включения ходоуменьшителя, независимое плавное включение вала отбора мощности, автоматичес­кое включение первой передачи при остановке трактора и последующее трогание с места, поворот трактора в заданную сторону, управление клапаном плавного включения, подтормаживание трактора и прицепа, торможение трактора на уклоне.

Преимущества и недостатки

Энерговооруженный трактор Т-4 в свое время показал высокую производительность при обработке тяжелых плотных грунтов, включая южные регионы Западной Сибири и целинные площади Казахстана. Также сложно переоценить помощь, оказанную алтайскими машинами в реализации масштабных строительных, мелиоративных и ирригационных проектов.

К сожалению, обе модели изначально нуждались в основательной доработке.

• Значительная часть отрицательных отзывов прямо указывает на короткий ресурс гусеничных лент.
• Несовершенство жесткой подвески исключает перемещение трактора в транспортном режиме со скоростью более 9 км/ч.
• Универсальность машины оказалась ниже ожидаемой. При отсутствии пахотных работ техника значительную часть теплого сезона практически простаивает. В этом отношении менее мощные тракторы ДТ-54 и ДТ-75 оказались более конкурентоспособными.
• Трудоемкость обслуживания и ремонта слишком высокая. В частности, для замены тормозных лент бортовых фрикционов приходится демонтировать достаточно тяжелый топливный бак. Существенно затруднен доступ к узлам и агрегатам, нуждающимся в постоянном присмотре.

Особенности эксплуатации и обслуживания Т-4

Сроки выполнения технического обслуживания:

• во время обкатки (через 8 часов) — не выполняется, поскольку новые модели Т-4 не производятся;
• после обкатки (каждые 50 часов);
• далее каждые 125 моточасов.

При сезонном ТО (весна-лето/зима-осень) выполните такую проверку:

• уровень масла;
• работоспособность двигателя, тормозной системы, рулевой системы;
• следите, чтобы не было течи масла, топлива;
• по окончании работ всегда очищайте поверхность трактора и ключевых механизмов от остатков земли, песка, масляных пятен;
• помните, что при минусовой температуре воздуха отработку топлива из системы топливной очистки нужно сливать ежедневно, а при плюсовой температуре — раз в три рабочих смены.

При консервации трактора на зимнее/сезонное хранение выполняют следующие действия:

• слить охлаждающую жидкость;
• слить отстой топлива;
• все остальные жидкости (из резервуара стеклоочистителя, конденсат воздушного баллона);
• рычаги управления переместите на нейтраль;
• выключите батарею аккумулятора;
• под трактор установите подкладки (лежни), чтобы гусеничная часть не соприкасалась с землей.

Гусеничный «Алтаец» Т-4: характеристики, недостатки

Ответом на проблемы при освоении сложных для обработки земель, стал трактор Т-4. Серийное производство было налажено в 1965 году на Алтайском тракторном заводе.

Машина относилась к тяговому классу 4 т и, ввиду относительно высокой стоимости, не стала массовой. Несколько раз трактор модифицировали и выпускали на протяжении сорока с лишним лет.

Последние экземпляры произведены в 1998 году. Из-за ряда проблем оценить, сколько было выпущено экземпляров популярной техники, пока не представляется возможным.

Трансмиссия и подвеска

На машинах ранних годов выпуска имела 4 ступени для движения вперёд и столько же – назад. Четырёх передач оказалось недостаточно и позже устаревшую КПП заменили агрегатом с 8 ступенями переднего и 4 – заднего хода, обеспечивающая плавный разгон.

Максимальная скорость – 9,17 км/час – оказалась скромной. По этому параметру Т-4 уступает другим гусеничным тракторам, производившимся одновременно с ним в нашей стране.

Но низкая скорость компенсируется высоким коэффициентом тяги. В конструкции полужёсткой подвески применены технические решения, аналогичные решениям, использованным на тракторах Т-100м и Т-130.

В задней части гусеничные тележки связаны жёстко закреплённой осью. В задней – опираются на поперечную рессору.

С учётом дорожного просвета в 380 мм, система подвеса гусеничных тележек обеспечивает проходимость.

Зависимый вал отбора мощности и развитая раздельно-агрегатная система позволяют устанавливать на трактор Т-4 навесное оборудование.

• Плуги с пятью корпусами.
• Агрегаты для сплошного культивирования и бороны.
• Однозубые рыхлители.
• Косилки и сеялки.
• Навесные корчеватели.

Массогабаритные характеристики

Масса в ранних модификациях составляет 7700 кг, а в поздних – 9000 кг. Благодаря ширине башмаков гусениц в 420 мм, давление на грунт у машин последних модификаций, не превышает 0, 47 кг на квадратный сантиметр.

На приемлемом уровне и габариты. При длине 4445 мм Т-4 имеет ширину 1962 мм и высоту 2585 мм. Суммировав отзывы кому доводилось эксплуатировать модификации популярной модели, получим картину достоинств и недостатков трактора.

Достоинства

Положительные качества:

• Проходимость, обеспечиваемая тяговыми характеристиками двигателя, конструкцией подвески и подбором передаточных чисел коробки передач.
• Мощная отопительная система, позволяющая эксплуатировать технику даже в сильные морозы.
• Обзор и герметичность кабины на машинах последних годов выпуска.
• Ресурс дополняемый доступностью запасных частей. Ведь выпуск модели продолжался до 1988 года, а двигатели семейства А-01 производятся и сегодня.

Недостатки

• Малый запас прочности штатных гусениц.
• Низкий ресурс и трудность замены фрикционных лент.

Трактор Т-4 сложнее в обслуживании других тракторов, производившихся одновременно с ним в СССР. Но это ещё не повод отказываться от использования зарекомендовавшей себя машины, которую ещё встречают в хозяйствах.

Мы продолжаем цикл статей о тракторах. Если вас интересует эта тема, читайте дальше, и вы узнаете много нового. Какими преимуществами обладает трактор Т-25? Как устроена на Т-40 коробка передач?

Массогабаритные характеристики

На приемлемом уровне и габариты. При длине 4445 мм Т-4 имеет ширину 1962 мм и высоту 2585 мм. Суммировав отзывы кому доводилось эксплуатировать модификации популярной модели, получим картину достоинств и недостатков трактора.

Достоинства

• Проходимость, обеспечиваемая тяговыми характеристиками двигателя, конструкцией подвески и подбором передаточных чисел коробки передач.
• Мощная отопительная система, позволяющая эксплуатировать технику даже в сильные морозы.
• Обзор и герметичность кабины на машинах последних годов выпуска.
• Ресурс дополняемый доступностью запасных частей. Ведь выпуск модели продолжался до 1988 года, а двигатели семейства А-01 производятся и сегодня.

Недостатки

• Малый запас прочности штатных гусениц.
• Низкий ресурс и трудность замены фрикционных лент.

Трактор Т-4 сложнее в обслуживании других тракторов, производившихся одновременно с ним в СССР. Но это ещё не повод отказываться от использования зарекомендовавшей себя машины, которую ещё встречают в хозяйствах.

Мы продолжаем цикл статей о тракторах. Если вас интересует эта тема, читайте дальше, и вы узнаете много нового. Какими преимуществами обладает трактор Т-25? Как устроена на Т-40 коробка передач?

Назначение трактора Т 4

Трактор предназначался для использования в сельском хозяйстве. Благодаря гусеничной ходовой части, он оказывает небольшое давление на плодородные слои почвы. Тяговые характеристики позволяют выполнять большой спектр работ. Машина совместима с большим ассортиментом навесного и полунавесного оборудования.

Большая площадь соприкосновения с поверхностью Т4 дает машине высокие показатели проходимости

Это важно при обработке полей на ранних весенних сроках

Высокая мощность силовой установки разрешала использовать машину не только в сельском хозяйстве, но и в строительной и промышленной сфере. Машина хорошо зарекомендовала себя при строительстве дорог. В зимнее время года Т4 использовался для очистки дорожного покрытия от снежного массива.

Благодаря универсальному навесному устройству, модель может оснащаться не только сельскохозяйственным оборудованием. Возможна установка фронтального отвала. В лесной сфере трактор использовался со специализированными корчевателями пней.

Двигатель

Первая версия, получившая заводскую маркировку А-01МСИ-1, в процессе производства претерпела ряд изменений, коснувшихся эксплуатационных качеств.

Дальнейшие модификации получили, соответственно, маркировку А-01МРСИ-1 и А-01МКСИ-1. Но основные параметры агрегатов остались на прежнем уровне:

• Мощность, на моторах ранних годов выпуска достигавшая 110 л. с., впоследствии увеличена до 135 л. с. (99 кВт). Такие показатели изначально обеспечивали трактору Т-4 повышенную тяговооружённость, чем у других тракторов выпускавшихся в СССР в середине шестидесятых годов.
• Конструктивная масса – 1150 кг. Вес с учётом мощности двигателя, не становился препятствием для использования.
• Рабочий объём – 11,15 литра при диаметре цилиндров 130 мм и ходе поршней 140 мм.

Частота вращения коленвала (номинальная) составляет 1700 об/мин, а запас крутящего момента оценивается в 25%. Несмотря на мощность и размеры, агрегат демонстрирует низкий – 163 г/л. с. в час – расход топлива.

Лучший показатель среди тракторных двигателей такого класса, производившихся в СССР. Специалисты, которым доводилось эксплуатировать рядные шестицилиндровые двигатели, знают, что такие моторы с исключительно ровными тяговыми характеристиками и сбалансированы.

Единственным серьёзным недостатком считают повышенную шумность, требующая установки шумоизоляции.

Устройство трактора Т-4

Данный гусеничный агрегат имеет классическую компоновку с габаритами, обозначенными на чертеже.

При базе в 2,52 м и 8-тонном весе достаточно маневренный на поворотах – может развернуться на 1,7 м участке.

Основу конструкции составляет шарнирно-сочлененная рама, состоящая из траверс и лонжеронов.

На нее базируются:

• мотор;
• трансмиссия;
• ходовая часть;
• рабочие механизмы, приводящие в действие навесное оборудование;
• узлы, отвечающие за эргономику – электросхема, кабина и сиденье тракториста.

Рассмотрим их более подробно.

Двигатель трактора Т-4

Оборудован 6-цилиндровым дизельным двигателем А01М, в час работы которого нужно 24 л солярки. Связан с пусковым устройством – ПД-10У, которое работает на смеси бензина и моторного масла.

Его особенности:

• вертикальная компоновка цилиндров, которые запускаются 1/5/3/6/2/4;
• 4-тактность;
• электрический стартер, питающийся от аккумулятора;
• наличие клапана декомпрессии, упрощающего пуск зимой.

Управление декомпрессионным и стартерным механизмом ведется дистанционно с кресла механизатора. В случае разрядки аккумулятора трактор беспроблемно заводится вручную – через специальный шнур, намотанный на маховик.

Трансмиссия

«Алтаец» оснащен механической трансмиссией с 12 режимами. Из них – 8 передних передач. За переключение между ними отвечают конические шестерни. Задние скорости запускаются отдельно рычагом реверс-редуктора. В отличие от ранних советских разработок, имеет планетарный редуктор, который регулирует ход на поворотах.

Ходовая часть

Трактор Т-4 передвигается гусеницах, которые состоят из:

• 2 гусеничных цепей и тележек;
• балансировочной рессоры – сохраняет центр тяжести и противодействует внезапному перевороту.

Каждая гусеничная тележка зафиксирована жестко без просветов. Сзади есть ведущая шестеренка, которая обеспечивает использование трактора Т-4 в качестве бульдозера.

Рабочее оборудование

Трактор Т4 имеет ряд дополнительных механизмов, локализованных в различных местах агрегата:

• фронтальные навесные – установлены на лонжеронах передней полурамы;
• трехточечные прицепные.

Их связь с вспомогательными адаптерами ведется через гидравлическую систему. Как и на других гусеничных тракторах она раздельно-агрегатная с насосом шестеренчатого типа и многопозиционным гидравлическим тумблером.

С трактором Т-4 совместимы:

1. Почвообрабатывающие орудия: 5-корпусный плуг; бороны; отвалы бесповоротного типа; зубчатые рыхлители; многорядные сеялки; косилки; грабли-ворошилки;
2. Лесозаготовительные – легко переоснащается в корчеватель или лесной трактор (трелевочник), которые собирает бревна и перевозит их к месту конечной дислокации;
3. Землеройные:

• бульдозерный отвал;
• ковш-погрузчик для земли.

Электроника и кабина оператора

Традиционно трактор Т-4 производился с 2-местной кабиной — закрытой и расположенной на специальных пружинах. Сиденье водителя так же было подрессорено, однако от тряски это не спасало.

Имеет:

• вентилятор;
• отопительную систему, функционирующую от радиатора охладителя;
• теплоизоляционную прошивку;
• демпферные виброгасители.

Электроника данного агрегата – классическая 12-вольтная.

Она подает ток на:

• стартер;
• звукосигнализаторы;
• предпусковой обогрев;
• вентилятор;
• свет – фары и габаритные огни.

Технические характеристики трактора Т-4:

• Мощность – 100 л.с.;
• Тяговое усилие – 4000 кгс;
• Колея – 1,38 м;
• Просвет – 36,2 см;
• Диапазон скоростей (вперед) – 3,34 – 9,17 км/ч;
• Бензобак – 300 л;
• Давление на грунт – о,04 МПа;
• Габариты – 4,65 х 1,95 х 2,84 м;
• Вес – 8 т.

Технические характеристики

Т-4 отличается характерными техническими особенностями, например, полужесткая подвеска и низкая максимальная скорость (около 9 км/час) обусловливают определенный режим работы, к которому необходимо привыкнуть. Функционал гусениц на некоторых моделях, судя по отзывам с фермерских форумов, является слабым местом данной техники.

Сильной стороной модели и по сей день считается мощный двигатель и способность работать на абсолютно любой почве.

Вес и габариты устройства

• Вес трактора Т-4 составляет 7750 кг. При этом тяговое усилие составляет 4000 кг/с.
• Вес модификаций: Т-4А (8145 кг.), Т-4АП (9000 кг.).
• Габаритные размеры Т-4: 4684 х 1952 х 2545 мм.
• Клиренс 34 см.
• Длина продольной базы 2552 мм.

Тип двигателя, тип привода

Трактор Т-4 оснащен четырехцилиндровым дизельным двигателем мощностью 95,6 лошадиных сил (130 кВт). Марка двигателя А-01М. Тип охлаждения — жидкостный.

Для того, чтобы завести данную технику на устройство был установлен меньший бензиновый двигатель на 10 л.с. Он запускается с водительского места активацией электростартера либо приведением в движение шнура маховика вручную.

Двигатель А-01

В зимнее время запуску двигателя помогает декомпрессор. Вместимость топливного бака — 32 литра.

Рекомендуемое топливо для двигателя дизельное, по ГОСТ 305-73. Топливо для пускового бензинового двигателя: смесь автомобильного бензина 72 и 76 (ГОСТ 2084-77) с маслом моторным дизельным (соотношение 20:1). Удельный расход топлива — 251 г/кВт/час.

Коробка передач трактора Т-4, трансмиссия и ходовая часть

Полужесткая подвеска позволяет трактору развивать максимальную скорость 9 км/час. Отличительные особенности:

• присутствует тряска при езде;
• заднее расположение ведущей шестерни;
• крепление блока гусеничной тележки производится на неподвижную ось.

Подобная система креплений позволяет использовать такое навесное оборудование фронтального типа, как отвал, выравниватель почвы, снегопах.

КПП у Т-4 механическая, оснащена реверс-редуктором. Тип шестерен в редукторе и КПП — цилиндрические, с прямыми зубьями. Трактор Т-4 работает на 8 передних и 4 задних передачах. Тормозная система ленточного типа.

Кабина

Гусеничный трактор Т-4 оснащен кабиной на два места. В кабине установлен обогреватель, система вентиляции. Расположение кабины — на амортизаторах. Сиденье с пружинами, основная функция которых — подавление тряски при езде. Кабина герметичного типа, пыленепроницаемая, с хорошим обзором за счет широкого лобового стекла. На боковых частях кабины расположены ручки для удобства запрыгивания оператора в машину.

Управление трактором

Трактор управляется с помощью пускового двигателя марки ПД-10У. Управление можно производить рычагом декомпрессора — дистанционно, с водительского места. Если аккумулятор разряжен, завести трактор можно вручную, приведя в движение шнур маховика. Перед водителем на специальной панели размещены топливные датчики, манометр, рычаг управления; в нижней части кабины располагаются тормозные педали.

Трактор Т-4А — гусеничный агрегат из 70-х

В 70-х годах прошлого века значительная часть дефицита тракторной техники общего назначения покрывалась производством гусеничной машины 4-го тягового класса, разработанной в конструкторском бюро Алтайского тракторного завода.

Мощная и достаточно совершенная для своего времени машина марки Т-4 с 90-сильным силовым агрегатом производилась с 1964 по 1970 год. Последний модифицированный трактор Т-4А, укомплектованный более мощным двигателем, сошел с конвейера в 1998 году.

Универсальная по многим параметрам машина разрабатывалась для механизации трудоемких сельскохозяйственных и строительных работ. Этому способствовала:

• оптимальная мощность силового агрегата, наличие производительной бортовой гидравлики;
• высокая совместимость бортового оборудования с большим ассортиментом гидрофицированных навесных и прицепных грунтообрабатывающих и землеройных агрегатов;
• тяговые характеристики Т-4 и Т-4А в полной мере достаточны для работы трактора в бульдозерном и скреперно-прицепном варианте.

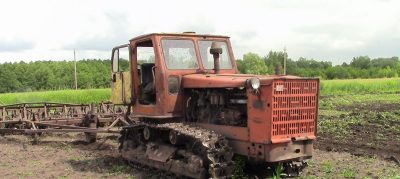

трактор Т-4А

Гусеничная ходовая часть с минимальным удельным давлением на грунт определяет возможность выполнения сложных работ на слабых песчаных и переувлажненных грунтах.

1. Технические характеристики 2. Двигатель 3. Трансмиссия 4. Преимущества и недостатки 5. Цена нового и подержанного трактора 6. Аналоги 7. Отзывы владельцев

Универсальный гусеничный трактор характеризуется оптимальными для своей категории габаритами 4,65 х1,95 х2,84 м. Машина с базой 2,52 м и весом около 8 тонн обладает небольшим в пределах 1,7м радиусом разворота, что положительно сказывается на ее маневренности. Проходимость версии 4А повышена за счет низкого удельного давления гусеничного полотна на грунт и дорожного клиренса высотой 0,37 метра.

Рама трактора — жесткая лонжеронная конструкция коробчатого сечения с поперечными балками. Ходовая часть состоит из балансирной рессоры, двух ходовых тележек и гусеничных полотен. Гидравлика раздельно-агрегатного типа с производительным шестеренчатым насосом и многорежимным гидропереключателем.

Мощность, л.с.	100	130	130
Расход топлива, г/кВт*ч	250	250	250
Емкость топливного бака, л	300	320	320
Масса, кг	7750	8145	9000

Преимущества и недостатки

Энерговооруженный трактор Т-4 в свое время показал высокую производительность при обработке тяжелых плотных грунтов, включая южные регионы Западной Сибири и целинные площади Казахстана. Также сложно переоценить помощь, оказанную алтайскими машинами в реализации масштабных строительных, мелиоративных и ирригационных проектов.

К сожалению, обе модели изначально нуждались в основательной доработке.

• Значительная часть отрицательных отзывов прямо указывает на короткий ресурс гусеничных лент.
• Несовершенство жесткой подвески исключает перемещение трактора в транспортном режиме со скоростью более 9 км/ч.
• Универсальность машины оказалась ниже ожидаемой. При отсутствии пахотных работ техника значительную часть теплого сезона практически простаивает. В этом отношении менее мощные тракторы ДТ-54 и ДТ-75 оказались более конкурентоспособными.
• Трудоемкость обслуживания и ремонта слишком высокая. В частности, для замены тормозных лент бортовых фрикционов приходится демонтировать достаточно тяжелый топливный бак. Существенно затруднен доступ к узлам и агрегатам, нуждающимся в постоянном присмотре.

Цена нового и подержанного трактора

Продукция Алтайского завода поступала в европейские регионы в небольшом количестве, поэтому шансы купить любую версию этой машины с нулевой наработкой минимальные. Более реальна возможность покупки трактора Т-4 или его прототипа Т-4А б/у.

На рынке подержанной тракторной техники имеются единичные предложения, стоимостью от 2000 до 4000$. В предлагаемом ассортименте имеется небольшой выбор запасных частей и агрегатов, но этот перечень стремительно уменьшается с каждым годом.

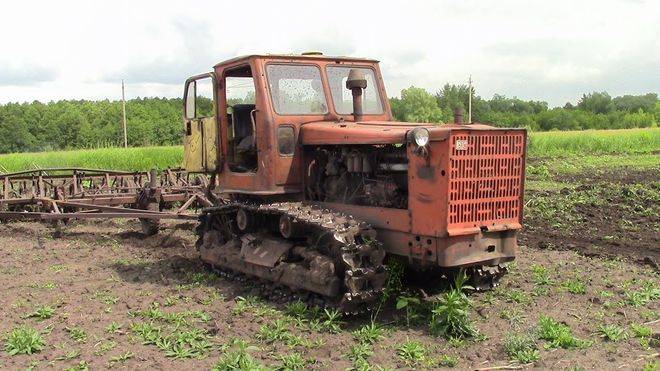

: Т-4 на посевной
