Самостоятельное обслуживание и ремонт карбюратора серии к-151

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания

Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом

Порядок действий:

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз

Важно после изменения положения язычка каждый раз сливать топливо из камеры

Статьи о товаре

Эксплуатация карбюраторов

Карбюраторный двигатель отличается от инжекторного не только устройством, но и особенностями работы. В этой статье рассказано о том, что необходимо учесть при эксплуатации двигателя с карбюратором, как его обслуживать, как производить основные регулировки и с какими неполадками чаще всего встречаются владельцы машин с карбюраторными моторами.
тава топливно-воздушной смеси за счет изменения количества воздуха, подаваемого в распылитель через главный воздушный жиклер.

В карбюраторах могут производиться и другие регулировки, однако любой карбюратор имеет винты качества и количества — с их помощью устанавливается режим работы двигателя на холостом ходу

Такое внимание холостому ходу двигателя уделяется потому, что этот режим является одним из самых важных, но при этом он крайне нестабилен. Поэтому, если не настроить в карбюраторе систему холостого хода, то автомобиль просто-напросто будет невозможно эксплуатировать — двигатель будет постоянно глохнуть, а расход топлива выйдет за всякие разумные рамки.

Регулировка холостого хода карбюратора

Настройка системы холостого хода карбюратора — дело непростое и имеющее множество тонкостей. Существует несколько методик регулировки холостого хода, однако все они сводятся к поиску оптимального режима работы с помощью винтов качества и количества. Здесь мы п

Карбюратор: как создать питательную смесь для двигателя

Несмотря на распространение инжекторных систем подачи топлива, на российских дорогах все еще много автомобилей с карбюраторными двигателями, и с этим нужно считаться. О том, что такое карбюратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.
обилей с карбюраторными двигателями, и с этим нужно считаться. О том, что такое карбюратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.

Что такое карбюратор

Пары бензина легко воспламеняются от любой искры, однако для нормальной работы двигателя необходимо создать горючую смесь с оптимальным соотношением количества топлива и воздуха — эту задачу и решает карбюратор. Именно карбюратор стал первым устройством, которое использовалось в ДВС для создания топливно-воздушной смеси. И только в наше время карбюраторы в автомобильных двигателях практически полностью вытеснены инжекторами (хотя простые маломощные моторы, в том числе и мотоциклетные, все еще остаются карбюраторными).

Слово «карбюратор» хорошо отражает назначение этого устройства: оно происходит от французского «carburation» — «смешивание». В карбюраторе происходит смешивание воздуха и бензина, и получивша

Карбюраторы К-151

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге.
эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др.). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет, то проверка ведется при 3 000 мин-1. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН — 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5-1% СО и 50-100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочист

Все статьи

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку

Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Когда бывалые автомобилисты бросают невзначай фразу «вот раньше техника было исключительно надёжной», они в определённом смысле правы. Действительно, стоит ли сравнивать по уровню сложности современный автомобиль и его аналог 50-60-летней давности? А если изделие простое, то по определению и более надёжное. Владельцы машин последних поколений наверняка с этим согласятся: если крупные поломки на начальной стадии эксплуатации встречаются очень редко, то с мелкими неисправностями нужно только успевать справляться.

В этом аспекте продукцию Ленинградского карбюраторного завода можно считать легендарной, а её флагманом по праву признаётся карбюратор К-151, более известный под псевдонимом Пекар. О его надёжности ходят легенды, неслучайно именно он используется на автомобилях с силовыми агрегатами ЗМЗ и УЗАМ, в частности, на знаменитом отечественном внедорожнике УАЗ. Но, как известно, наибольший КПД этот аппарат демонстрирует при правильных настройках. Сегодня мы расскажем, как этого добиться.

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Настройка карбюратор К-151

Комплексная настройка карбюратор К-151д регулировка включает следующие мероприятия:

• регулировка поплавковой камеры (ПК);
• корректировка пускового устройства (ПУ);
• регулировка системы холостого хода (ХХ).

Регулировка ПК

Предварительно нужно снять крышку карбюратора. С поплавковой камеры с помощью резиновой груши отсасывается не меньше четверти топлива. Затем установите коленчатый вал мотора в положение, которое блокирует движение диафрагмы топливного насоса. Начните подкачивать горючую смесь вручную. Как только уровень стабилизируется, прекратите операцию. Зеркало жидкости должно находиться на высоте 3 см от верхней кромки средней части карбюратора. Чтобы увеличит уровень топлива до необходимых показателей, с помощью отвёртки немного отогните вверх язычок поплавка, не снимая его. Для уменьшения уровня, язычок нужно отогнуть вниз. При этом нужно придерживать поплавок, чтобы он не поднимался.

После выполнения регулировки, проведите вторичную проверку уровня топлива. Он должен совпадать с параметрами, рекомендованными производителем. Такую настройку не нужно проводить регулярно. Причиной нарушения может стать естественный износ элементов устройства или неквалифицированное вмешательство.

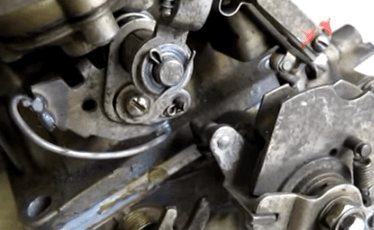

Регулировка ПУ

Настройка может выполняться как на снятом карбюраторе, так и на устройстве, находящемся на штатном месте в автомобиле.

Регулировка ПУ на предварительно снятом карбюраторе. Сначала необходимо слегка открыть дроссельную заслонку, повернув до упора и зафиксировав рычаг управления спусковым устройством. Затем отпускаем ДЗ и с помощью сверла или другого инструмента проверяем зазор между кромкой заслонки и стенкой камеры. Он должен быть в пределах 1,65 ±1,5 мм. Для корректировки этого зазора сначала отворачиваем контргайку, а затем вращаем винт-упор. При этом необходимо помнить, что для корректной работы механизма плоскость головки винта должна всегда находиться в положении перпендикулярном плоскости кулачка. Иными словами, вращать винт следует кратно половине оборота.

Вслед за этим производим регулировку тяги, которая соединяет ось воздушной заслонки с рычагом управления ПУ. При полностью закрытом положении заслонки величина зазора между рычагами должна быть 0,5 ±0,3 мм. При необходимости увеличиваем или уменьшаем длину тяги вращением её головки.

На следующем этапе проверяем зазор при наличии разряжения. Не отпуская рычага управления ПУ, с помощью отвёртки утапливаем шток и замеряем зазор у нижней кромки заслонки. Его величина должна быть в пределах 6,5 ±0,5 мм. При необходимости регулируем зазор вращением винта, который стягивает половинки рычага ПУ.

Регулировка ПУ на автомобиле. Сначала снимаем воздушный фильтр и запускаем двигатель. Затем аккуратно нажимаем на педаль газа и вытягиваем на себя рычаг управления заслонкой насколько это возможно. При максимальном открытии воздушной заслонки обороты двигателя должны быть в пределах 2600 ±1000 об/мин. Если частота вращения выходит за эти пределы, отворачиваем контргайку и крутим винт-упор рычага ДЗ первой камеры в ту или иную сторону до достижения необходимых оборотов. После этого затягиваем контргайку.

Примечание. Из-за трудного доступа к винту, опытные водители выполняют эту регулировку путём аккуратного подгибания рычага управления ПУ.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Процесс регулировки карбюратора

Если совершать устранение неполадок собственными руками, автомобилисту это будет сделать очень сложно. Гораздо проще будет осознать принцип работы в налаживании и выполнить все по имеющемуся руководству.

Виды регулировок и настроек:

• Режим работы на хол / ходу;
• налаживание воздушной задвижки;
• налаживание значения горючего в поплавковой камере;
• налаживание расположения дроссельной задвижки.

Изменение уровня горючего в поплавковой камере лучше всего доверить мастерам с большим опытом. Но каждый владелец машины сумеет собственноручно нормализовать работу холостого хода.

Подробная инструкция:

1. Желательно хорошо прогреть движок;
2. мотор обязан находится в рабочем режиме на холостых оборотах, в это время воздушная задвижки обязана быть открыта;
3. выворачиваются болты с пружиной, движку необходимо набрать самое большое количество оборотов;
4. постепенно закручиваются 2 винта до момента, пока ДВС он не начнет работать с перебоями.

Нужно данный винтом прибавлять обороты, и совершая налаживание почувствовать без перебойную работу мотора. Учитывая то, что правильное положение винта имеет отношение на потребление горючего. И лишь из-за этого необходимо заворачивать его как можно сильнее.

Подкручивая винт нужно достичь без перебойной работы движка при 700-800 об/мин. Если винт закрутить намного сильнее, могут произойти провалы при нажатии ногой на ускорительную педаль. Стоит помнить о том, что регулярная работа движка внутреннего сгорания во многом зависит от целесообразного налаживания системы зажигания.

Увеличенные обороты движка, возможно, понизить при помощи болта, он налаживается положение дроссельных заслонок. Он иногда серьезно прикипает, что потом даже нет возможности его открутить. В этом деле может помочь 1 хитрый и эффективный способ, который поможет отвернуть прикипевший элемент.

Что же для этого необходимо:

Нужно взять отвертку, состоящую из хорошего твердого металла сначала вставить ее в шлиц и аккуратно молотком нанести удары 2-3 раза. При этом четко рассчитывая свои силы, если наносить слишком сильные удары, то в результате можно сломать часть карбюратора. После таких действий винт должен начать поддаваться откручиванию.  Но если с 1 раза не получится процедуру нужно повторить.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Устройство и принцип работы

В принципе, устройство карбюратора К151 мало чем отличается от «Озона». Двухкамерный карбюратор состоит из трёх основных частей: крышки или верхней зоны, корпуса или средней зоны и дроссельной части, низа. Каждая из них имеет уникальные детали, системы и узлы:

• заслонку воздушную, клапан вентиляции, пружину пуска, скобу (предназначена только для модели К-151Н), прокладку крышки и узел пневмокорректора;
• впускной клапан или шарик, поплавок, топливный фильтр, штуцерный узел, распылитель, диффузор и систему ускорительного насоса;
• штуцер вентиляции отработанных газов, заслонки дросселей, эмульсионные трубки, текстолитовую прокладку и узел ЭПХХ.

Полезно будет также рассмотреть некоторые особенности данного карбюратора:

• воздушный дроссель открывается с помощью ступенчатого рычага;
• штатный винт качества смеси периодически выкручивается, поэтому рекомендуется на него ставить плотную резину или промазать головку силиконовым клеем;
• шарик всасывающего клапана системы ускорения в магазинах редкий товар, поэтому не рекомендуется его терять — находится под ограничительным винтом;
• узел нейтрального хода может обмерзать во время работы, особенно зимой.
