Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Обследование системы зажигания

Как уже отмечалось, на тахометре 2107-й модели порядок идентичен для всех образцов. Отличие только в том, где он черпает сведения. В карбюраторном типе авто данные о вращениях мотора скачиваются с катушки, то есть каждые 2 разряда искр на свечах составляют 1 вращение мотора. К тому же тахометр иногда барахлит, когда продырявлена изоляция высоковольтного проводка или же повреждена катушка зажигания. Тогда вероятны в работе мотора перебои, обороты могут плавать. Помимо катушки зажигания и проводков, понадобится осмотреть состояние и настройку контакта прерывателя, а также емкость конденсатора, имеющегося на нем. Поврежденные провода, содействующие неустойчивой деятельности двигателя, зачастую являются причиной скачущего тахометра инжекторного типа на ВАЗ-2107.

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Почему не работает тахометр на ваз 2106

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Схема подключения

2 – катушка зажигания;

3 – распределитель зажигания:

Как подключить

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате. В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду. Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Устройство и назначение

Предназначение тахометра заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Характеристики

В общем подключение тахометра не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Где находится

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

виды, способы подключения и достоинства приборов

Кто из владельцев не желал бы установить тахометр на ВАЗ 2105? Только те, у кого он уже есть. Базовая комплектация не предполагает его присутствие на панели приборов. Что очень обидно. Но если установлена торпеда и щиток от ВАЗ 2107, то там уже он есть. Полезную работу устройства оценили профессионалы и любители

Многие не представляют вождение без такого важного прибора

Что делает тахометр?

Его работа основывается на считывании оборотов коленвала. Это необходимо во многих жизненных ситуациях. Бывалые автовладельцы могут утверждать, что на ВАЗ 2105 он ни к чему. Это в корне неверно. Достаточно представить себе ситуацию, когда неслышно работы двигателя из-за шума на улице или громкой музыки в салоне. Можно ехать, ориентируясь на спидометр, а если машина, например, сильно перегружена или имеет прицеп?

Если выражаться кратко, то можно составить список функций тахометра.

1. Определение оптимального момента для переключения скоростей.
2. Обнаружение плавающих оборотов.
3. Определение скачков и максимального крутящего момента.
4. Регулировка холостого хода.
5. Помощь новичкам в освоении автомобиля.
6. Удобство использования в шумной обстановке.
7. Ранее обнаружение неполадок в работе двигателя или электрических цепей.
8. Уменьшение износа двигателя и экономия топлива, благодаря своевременному переключению передач.

Виды

Разновидностей тахометров очень много. В чем различия между ними?

1. Установка.
2. Тип тахометра.
3. Различия между карбюраторной и инжекторной системой.
4. Способ подключения.
5. Принцип работы.

ВАЗ 2105

Установка

По этому параметру существует 3 основных варианта:

• бесконтактные;
• штатные;
• выносные.

Установка штатных приборов осуществляется в панель. Речь идет о щитке с ВАЗ 2107. Выносные же могут располагаться где угодно. В комплекте с ними идет специальная ножка для закрепления. Можно использовать и клейкую ленту, и двусторонний скотч. Одним словом, все зависит от полета фантазии. Бесконтактные тахометры не требуют подключения, а значит, установка для них вовсе не обязательна. Следует учитывать тот факт, что такие приборы не рассчитаны на постоянный мониторинг оборотов. Они лучше подходят для проверки, настройки двигателя и основного тахометра.

Типы

По типу все тахометры делятся на:

• цифровые;
• электронные;
• аналоговые;
• механические.

Механический тахометр — это большая редкость. Это самые первые приборы, которые ставились на автомобили. Его применение не имеет на сегодняшний день никаких оснований, кроме приверженности ретростилю. Аналоговые тахометры – основной тип, который встречается на ВАЗ 2105. Имеет вид циферблата и стрелки, реже, вертикальную или горизонтальную шкалу. Именно такие приборы установлены в панели 2107, но они могут быть и выносными.

И последний тип – самый современный. Это цифровой тахометр. Он имеет много общего с электронным, но дисплей здесь лучше. Способен отображать одновременно несколько различных измерений и иметь приятное оформление. Это самый дорогой тип.

Инжектор и карбюратор

Многие автовладельцы уже давно перешли на использование инжектора, вместо карбюратора. Тахометр инжектора и карбюратора имеет небольшое отличие. Но работать правильно, без вмешательства в конструкцию, он не будет

На это нужно обратить внимание

Способ подключения

Прибор подбирается под определенный тип двигателя. Подключение осуществляется строго по инструкции тахометра. Цвета и назначение проводов могут сильно отличаться.

Наиболее часто встречается подключение на 3 провода:

• «+» к «+»;
• «–» к «–» или «массе»;
• «сигнал» на зажигание.

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

• «+» к «+», на клемму с обозначением «Б+»;
• «–» к «–» или «массе»;
• «сигнал» на катушку (контакт «К»).

Существуют всевозможные варианты, которые позволяют использовать устройство в своих целях. Например, от подключения зависит, когда и как будет включаться прибор. Выбор зависит от познаний владельца в электрических схемах автомобиля и полета его фантазии.

Примечание

На коробке каждого тахометра указывается количество цилиндров двигателя. Соответственно, оно должно совпадать с их числом в автомобиле. Иначе точности в показаниях не будет.

Среди выносных приборов, которые предлагает рынок, большое количество низкокачественного продукта. Погрешность их работы может быть огромной. Лучше останавливать свой выбор на известных производителях.

https://youtube.com/watch?v=jfIlfopkod0

Почему прыгает тахометр на ВАЗ 2107

Если вы немного знакомы с классической или бесконтактной системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо же к коммутатору. Именно здесь появляется импульс, который необходим для правильной работы прибора. Спидометр же приводится в движение тросиком (если речь идет про карбюратор).

Если же у вас инжектор в топливной системе, то первым делом смотрите, горит ли контрольная лампа «Check Engine». Если да, то нужно делать диагностику, чтобы определить точную неисправность. Если же нет, то диагностика никаких результатов не принесет.

Этот шаг актуален для случаев, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к прибору, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что происходит короткое замыкание.

При помощи мультиметра проверьте, есть ли на тахометре «масса». Очень часто некачественный контакт становится причиной того, что прыгает тахометр ВАЗ 2107. Конечно, если минуса нет во всей приборной панели, то у вас будет не машина, а новогодняя гирлянда – все электроприборы начнут включаться и отключаться на собственное усмотрение.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

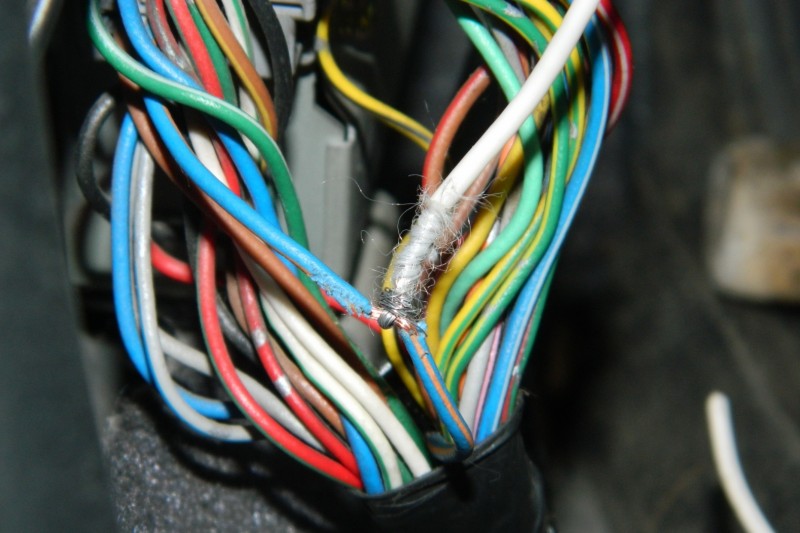

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;

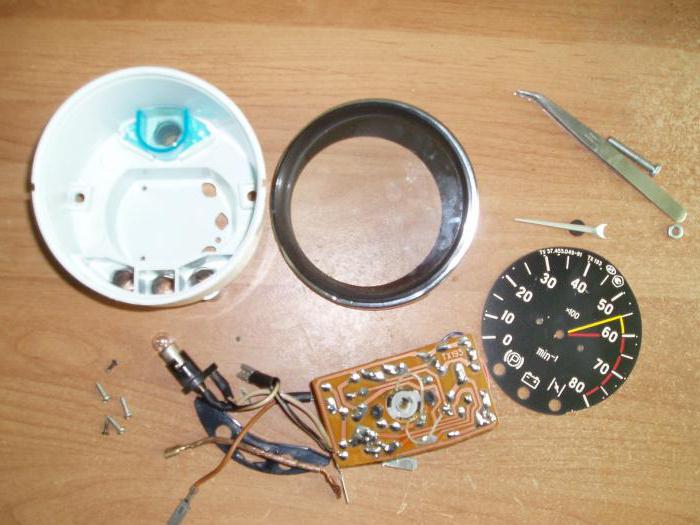

целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

В силу каких причин не хочет функционировать тахометр на 2107-й модели ВАЗ карбюраторного типа, что делать и как осуществить замену прибора, расскажем в данной статье.

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

1. Открутите болты крепления приборки.

2. Выкрутите гайку крепления троса спидометра.

3. Отсоедините разъемы от приборки и снимите ее.
