Течь масла из под клапанной крышки. почему

Шпильки, гайки и другие соединительные элементы

Часто причиной протечки является неправильная протяжка. Если по какой-то причине возникла необходимость снять клапанную крышку, при установке обратно ее следует хорошо затянуть. Бывает так, что болты и шпильки срываются. Часто речь идет о человеческом факторе, когда из-за приложенных больших усилий резьба срывается. В таких случаях следует менять соединительные элементы на новые.

На современных крышках есть металлические втулки под каждый болт. Они необходимы для прижатия специальных прокладок, лежащих в колодцах места крепления. Иногда втулку немного стачивают по длине. Такое действие позволяет лучше прижимать прокладки. Действие в некоторых ситуациях позволяет остановить течь.

Болты, прижимающие крышку к плоскости головки, могут со временем вытягиваться, метал может уставать. Поэтому некоторые профессионалы рекомендуют при каждой замене масла менять и болты.

Рекомендации

Качественное устранение течи предполагает выбор правильной прокладки под крышку. Лучше всего приобретать оригинальные изделия или аналоги от известных производителей. Перед покупкой обязательно изучите предмет, проверьте на эластичность. На нем не должно быть наплывов или других дефектов. Не покупайте, если в материале есть трещины или на вид он выглядит пересушенным.

Если привалочные плоскости не имеют гладкой поверхности, можно использовать герметик. Он лучше обеспечивает соединение и уплотнения. Помните, что срок службы такой прокладки непродолжительный. Если на поверхностях нет дефекта, то дополнительные слои лучше не делать.

В процессе установки и затяжки болтов нужно соблюдать все рекомендации производителя. Затягиваются болты только в определенной последовательности с конкретным усилием.

1. Своевременно заменять масло в двигателе и фильтр.
2. Покупать стоит только качественную смазку.
3. Нельзя допускать попадание в систему смазки грязи, воды и иных технологических жидкостей.
4. При прохождении технического осмотра следует проверять давление в системе.
5. Не допускать перегрева двигателя.

В заключение отметим: если проблема в уплотнителе, то достаточно его просто заменить. При повышении давления проблему устранять сложнее. Иногда помогает прочистка каналов, но чаще всего проблема появляется из-за более серьезных неисправностей, требующих комплексного подхода.

Клапанная крышка – это неотъемлемая часть ДВС, которая нужна, чтобы защищать ГРМ от проникновения влаги и грязи. Помимо этого, крышка клапанов не дает маслу, которое смазывает элементы ГРМ и идет под давлением, забрызгать пространство под капотом. Для пущей герметичности, крышка клапанов прикреплена к ГБЦ через специальную прокладку. В новейших моделях авто, вместо прокладки, используется слой герметика

Если обнаружена течь масла, то крайне важно найти точное место его просачивания

Масло может просачиваться через следующие места:

• через горловину;
• где крышка соединяется с головкой блока цилиндров;
• там, где клапанная крышка крепится к ГБЦ болтами;

Изредка течь можно заметить на корпусе клапанной крышки. Такое может случиться, если крышка была повреждена в процессе эксплуатации, или она изначально была бракованная.

Почему течет масло из-под крышки клапанов?

Сразу скажем, что, если течь масла обнаружена в месте крепления болтами крышки клапанов к ГБЦ, или масло течет из горловины, то причина здесь одна – повышенное давление в системе смазки.

Если же течь обнаружена в месте соединения крышки с ГБЦ, то это – либо высокое давление, либо изношена прокладка между крышкой и ГБЦ.

Прокладка постоянно испытывает воздействие высоких температур, поэтому, с течением времени, она закономерно изнашивается: теряет свою эластичность, растрескивается и перестает плотно прилегать к поверхностям деталей. Для восстановления герметичности, достаточно заменить изношенную прокладку на новую.

Вторая причина течи масла – это уже более серьезный случай. Требуется разобраться: почему в системе поднялось давление? Но, для начала, давление нужно измерить.

Как измерить давление масла

Для циркуляции смазки в ГРМ, масляный насос создает давление. Масло, под этим давлением, циркулирует по масляным каналам внутри двигателя. Для разных двигателей, норма давления масла – разная. Чтобы точно узнать, какое давление масла должно быть у вашего автомобиля, посмотрите эту информацию в Руководстве по эксплуатации вашей машины.

Если давление масла снижается, то сразу же начнет гореть датчик давления масла на приборной панели. А вот определить, по этому датчику, повышение давления масла в системе, не получится, так как он не загорится, при повышении.

Устранение протечки на примере Шевроле Нива

Конструкция моторов Шевроле Нива практически аналогична устанавливаемой на отечественную машину, потому обладает характерными проблемами. При течи подтяжка гаек и болтов чаще не срабатывает, вынуждая искать альтернативные варианты.

На Шевроле Нива используются жестяные крышки. Во избежание деформации пластины во время подтяжки под гайки устанавливают шайбы-пластины. Это не спасает, но увеличивает срок службы, замедляя процесс деформации. Ремонт в данном случае может заключаться в выравнивании поверхности. Для этого КК необходимо снять, поместить на ровный металл и пройтись по неровностям молотком.

При загрязнении вентиляции вазовского движка Chevrolet Niva, выпрямление КК не станет решением проблемы. Необходимо прочистить всю систему. Крышку при этом может остаться на месте: сапун, нуждающийся в очистке, располагается слева, под отметкой ГБЦ.

Почистить его можно, сняв вентиляционный патрубок и открутив крепление ключом на 13. Сапун нужно промыть в керосине и тщательно вытереть. Очистку следует провести и на месте установки, следя, чтобы грязь не попала в вентиляцию через открытый канал.

Масляная крышка

Причина банальна, но она есть! Все дело в том, что у крышки сверху также есть прокладка, конечно, она есть не на все машинах, на некоторых она тонкая. А вот у которых имеется, бывает так что разрушается, и из под нее может течь масло. Хотя эта проблема очень быстро выявляется и устраняется. Банально покупает и все.

Это все причины, зачастую они банальны. НО устранять их стоит, не допустимо, чтобы масло текло по двигателю и попадало на различные внешние части, это может быть глушитель, ремень ГРМ и прочее

Если масло попадет на ремень он банально может слететь, так что устраняем как увидели, это важно

Небольшое полезное видео.

На этом заканчиваю, думаю, моя статья была вам полезна, читайте наш АВТОБЛОГ.

Похожие новости

• Можно ли заливать дизельное масло в бензиновый двигатель. Какие …
• Расточка блока цилиндров. Зачем нужно двигателю и можно ли сдела…
• Крутить или не крутить двигатель до отсечки? Нужно ли это делать

Сама клапанная крышка

Пластиковый элемент при неосторожном обращении можно сломать или разбить. Иногда на нем появляются трещины

Можно попробовать замазать их герметиком, но обычно такой ход не устранял проблему. Оптимальный вариант – отдавать предпочтение металлическим изделиям. Аналог из алюминия прослужит гораздо дольше.

Можно провести диагностику самостоятельно. Снимите крышку, установите ее на ровную поверхность. Если между основанием и самим объектом будет хотя бы небольшая щель, есть вероятность, что прокладка протечет. Некоторые мастера пытаются выводить привалочную плоскость, снимая часть материала можно сделать только хуже, поскольку крышка от этого станет только менее жесткой.

Иногда причиной становится маслозаливная горловина. Именно через нее заливается масло при работах. Из-за нее тоже могут возникнуть проблема. Под крышкой есть еще одна прокладка, которая со временем теряет свою плотность. Масло начинает сочиться при работающем двигателе. На практике это можно увидеть в виде черных пятен. Со временем на такие пятна налипает пыль. Самое простое решение – заменить крышку маслозаливной горловины.

Как устранить проблему?

С тем, почему уходит жидкость из двигателя, мы разобрались, теперь поговорим о том, как решить эту проблему. ниже будут рассмотрены варианты решения самых распространенных неисправностей. Во всех этих случаях вам понадобится набор гаечных ключей и качественный герметик.

Если утечка из-под клапанной крышки

Если масло вытекло по этой причине, то проблему вполне можно решить своими силами. Такая проблема является одной из самых распространенных. Чтобы решить ее, необходимо:

1. Открыть капот и демонтировать крышку клапанную.
2. Промойте ее ацетоном или керосином, тщательно вымойте все следы потеков, чтобы можно было определить результат работы.
3. Возьмите герметик и хорошо промажьте прокладку крышки, чтобы она плотно прилегала к ней.
4. После этого монтируйте крышку на место и совершите контрольную поездку. Проверьте результат.

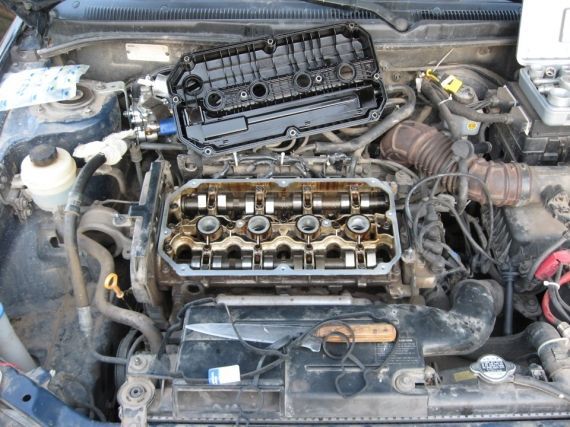

Протечка расходного материала из-под клапанной крышки

Если течет из-под масляного фильтра

1. Демонтируйте фильтрующий элемент, если масло вытекло из-за него.
2. Оцените визуально его состояние. Возможно, на нем видные следы механических повреждений или он пробит, в результате чего произошла утечка расходного материала.
3. Если фильтр действительно выглядит плачевно, то вам следует поменять его на новый.
4. Если же с фильтром все в порядке, то демонтируйте его и смажьте резиновую часть элемента капелькой ММ, после чего установите его на место. Затяните покрепче — обычно после этого проблема пропадает.

Утечка жидкости из масляного фильтра

Если утечка из-под трамблера

1. Откройте капот и демонтируйте крышку трамблера. Отметьте или запомните место расположения бегунка, чтобы потом правильно его выставить.
2. При помощи гаечного ключа открутите винты крепления и демонтируйте сам трамблер.
3. Возьмите герметик и промажьте место установки устройства.
4. Установите трамблер на место монтажа, выставив бегунок.

Если проблема с картером

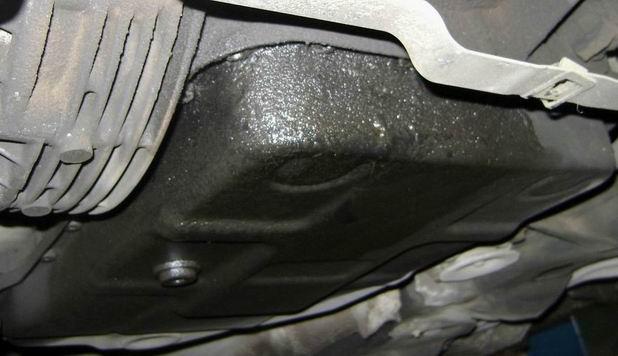

Протекающий автомобильный поддон

Иногда, если масло вытекло из двигателя по причине утечки из картера, эту проблему поможет решить установка защиты. Для этого вам потребуется:

1. Демонтировать поддон, открутив ключом винты его крепления.
2. Если на поддоне видны следует от механических повреждений, то их необходимо ликвидировать.
3. Возьмите новую прокладку поддона и промажьте ее на всякий случай герметиком.
4. Установите поддон на место, затянув все винты креплений.

Почему происходят протечки?

Это явление очень неприятно для любого владельца. Силовой агрегат имеет неопрятный вид, все забрызгивается моторным маслом, что может вызвать сбои в работе системы зажигания. Увидев малейшие следы протечек, следует отыскать и устранить причину их появления.Чаще всего виновником таких проблем становиться прокладка между головкой блока цилиндров и клапанной крышкой. В чем может заключаться её вина? Как уже было сказано, это изделие одноразового использования, при каждом снятии её нужно менять. Но иногда водители ставят на место старую прокладку, и она даёт течь.

Ещё одной такой причиной является неправильная затяжка крепления клапанной крышки. В инструкции по эксплуатации машины подробно описан порядок затяжки крепления. Его нарушение очень часто приводит к течи масла. При чрезмерном усердии можно её деформировать, что нарушит герметичность уплотнения. На некоторых силовых агрегатах они изготовлены из алюминиевых сплавов, которые особенно боятся чрезмерных усилий при затяжке крепежа.К возможным причинам протечек можно отнести избыток отработанных газов в картере двигателя. Это возможно при засорении сапуна, который должен отводить их из этой зоны, или при значительном износе поршней и поршневых колец. «Лишним» газам деваться некуда, давление увеличивается, и они находят слабое место в уплотнении, продавливают его и вырываются наружу вместе с капельками моторного масла.Нельзя не сказать и о такой, хоть она и случается очень редко, причине, как коробление головки блока цилиндров. Такое может случиться только при значительном перегреве двигателя. Последствия такого неприятного момента могут коснуться не только клапанной крышки, но и прокладки головки блока.

Что собой представляет крышка клапанов

Этот элемент двигателя внутреннего сгорания предназначен для защиты газораспределительного механизма от попадания в него грязи, пыли и влаги. Кроме этого, крышка защищает все подкапотное пространство от масла, которое подается под давлением для смазки ГРМ.

Первые двигатели внутреннего сгорания не имели клапанной крышки, из-за чего механизм газораспределения постоянно приходилось мыть и чистить. Со временем ГРМ стали прикрывать штампованными крышками из тонкой листовой стали. Сегодня этот элемент изготавливают из алюминия путем литья. И это уже не просто крышка, а целая конструкция, в задачи которой входит и защита ГРМ, и участие в процессе вентиляции картера, и сбор масла, разбрызгиваемого движущимися деталями механизма газораспределения.

С целью обеспечения герметичности клапанная крышка крепится к головке блока цилиндров через резиновую или силиконовую прокладку. В некоторых новых автомобилях прокладку не ставят вообще: ее роль выполняет слой специального герметика.

Как поменять прокладку самостоятельно?

Рассмотрим данную процедуру на примере ВАЗ 2108-2115. Для этого нам понадобится рожковый и торцевой ключ «на 10», минусовая отвертка, новая прокладка и немного времени. Итак, открываем капот и откручиваем болты крепления тросика газа.

Далее торцевым ключом поочередно выкручиваем гайки, что держат клапанную крышку. Вынимаем две стальные шайбы с резиновым уплотнителем. При помощи шлицевой отвертки поддеваем крышку и достаем ее наружу. Очищаем места соединений от остатков старой прокладки. Можно воспользоваться ветошью, смоченной в спирте или бензине. Далее все насухо вытираем и ставим новую прокладку. Сборку производим в обратной последовательности.

Для чего нужна смазка клапанного механизма?

В этом месте находится весьма важный для работы мотора механизм газораспределения. Он состоит из множества трущихся пар, которым для облегчения работы нужна смазка маслом. Использовать масляную ванну в этом случае не представляется возможным, так как это усложнит конструкцию силового агрегата, а это приведёт к его удорожанию.Конструкторы пошли по другому пути и разработали принудительную систему подачи масла к трущимся парам. Для этого в блоке цилиндров имеются каналы, которые совмещаются с таким же в головке блока цилиндров. Смазка поступает в них под давлением, которое создаётся масляным насосом, далее оно попадает в полость распределительного вала и через отверстия в нём на кулачки и толкатели клапанов.

Как часто менять прокладку?

Как и у любого другого уплотнительного материала, у прокладки есть свой ресурс. Резиновые элементы подлежат замене через 40 тысяч километров пробега. Пробковые – более ресурсные и меняются раз в 60 тысяч. Но они немного дороже (примерно на 15 процентов).

Стоит выделить еще один важный нюанс. Производя какие-либо работы с двигателем, которые подразумевают демонтаж клапанной крышки, нужно помнить, что прокладка вторичной установке не подлежит (даже если она почти новая). Этот элемент уже не способен дать такое уплотнение, как в первый раз. Поэтому вы можете столкнуться с проблемами течи сразу же после сборки.

Признаки и причины течи

Чтобы бороться с проблемой, необходимо знать о ее причинах и признаках. По каким же признакам определить, что течет масло из двигателя? Протечка моторной жидкости иногда вызывается проскальзывание сцепления. Если моторная жидкость попадает на впускной коллектор или выхлопную трубу, то вы почувствуете при этом неприятные запахи или увидите синий дым, который идет из-под капота.

Масляные пятна в результате протечки жидкости из двигателя

После ночи обратите внимание на место, где стояло ваше транспортное средство. Масляные пятна под мотором могут свидетельствовать о том, что из него вытекло масло и нужно решать проблему

Главный признак — это характер масляного пятна. Оно будет либо желтым либо темным, а по виду это будет скользкое и жирное пятно.

Кроме того, еще одним признаком того, что течет жидкость из двигателя, является ее недостаточный уровень. Если масло полностью выдавило на ходу или оно ушло из мотора на стоянке, то, разумеется, уровень будет самым низким. Поэтому водителям рекомендуют перед каждой эксплуатацией транспорта проверять уровень жидкости двигателя. Кроме того, об этой проблеме может заявить панель приборов. Если уровень масла недостаточный и оно частично вытекло, вы увидите характерный значок недостатка жидкости в моторе на приборной панели.

Что касается причин, то они рассмотрены ниже:

Произошла поломка управляющей системы впускного коллектора.
Не герметичность датчика уровня моторной жидкости — если утечка наблюдается в районе датчика.
Не герметичность фильтрующего элемента — если жидкость течет в района масляного фильтра.
Протечка сальников мотора.
В систему залито не то ММ. Иногда автовладельцы не учитывают рекомендации авто-производителя касательно выбора расходного материала. Разумеется, игнорировать это не стоит

Жидкость следует заливать только ту, что указана производителем, поскольку это очень важно. на работоспособность расходного материала влияет пакет присадок, химический состав, свойства вязкости

Элементы, содержащиеся не в том масле, которое нужно, могут разъедать резиновые компоненты системы впрыска, что может привести к тому, что ММ полностью вытекло из машины.
Перелив жидкости. Если вы налили слишком много расходного материала в двигатель, то это может послужить причиной увеличения рабочего давления ММ. В результате повышенного давления увеличится уровень нагрузки и на уплотнительные элементы вместе с сальниками. Соответственно, это может стать причиной разрушения конструкции.
Транспорт долго не использовался. Если в течении двадцати дней мотор вашего авто не будет нагреваться, то жидкость может стечь в поддон картера, а все уплотнительные элементы заодно с сальниками начнут рассыхаться из-за простоя.
Недостаточный уровень вентиляции картера. Каждому автомобилисту известно, что выхлопные газы поступают в картер через поршни. Поршневые отверстия будут пропускать больше газов, если двигатель уже достаточно старый. Когда эти газы собираются в картере, создается чрезмерное давление в системе. Снижать это давление должна система вентиляции, но если ее каналы забиты, то ни о каким снижении давления и речь быть не может. Соответственно, давление будет выдавливать расходный материал.
Пробита прокладка ГБЦ. Этот уплотнительный элемент может быть поврежден в любом месте, что спровоцирует выход жидкости наружу. Однако, если прокладка пробита, то это не означает, что жидкость будет выходить именно наружу. Она может вытекать и в систему охлаждения, если перебита часть, находящаяся между цилиндрами и охладительной системой. В этом случае все можно понять по цвету антифриза — он будет более мутным. Кроме того, машина будет терять мощность, охлаждающая жидкость будет постоянно пениться, а двигатель регулярно перегреваться.

Рекомендуем: Проверка и выбор высоковольтных проводов (ВВ): измеряем сопротивление мультиметром

Выбор герметика

Хороший качественный герметик должен легко переносить перепады температурных режимов и взаимодействие с моторной смазкой. В продаже встречается 4 вариации герметизирующего продукта:

• мягкий;
• затвердевающий;
• аэробный;
• специальный.

Для применения на КК применяют последний вариант, несмотря на то, что по сути состав и свойства всех типов одинаковые, разница есть лишь в цвете самого вещества. Герметик должен отвечать основным требованиям:

1. Повышенная термостойкость;
2. Устойчивость к взаимодействию с рабочими агрессивными жидкостями — тосолом, растворителем, моторной смазкой, антифризом, растворителем и водой;
3. Механическая устойчивость;
4. Удобная для использования упаковка.

Лучше предварительно ознакомиться с отзывами других автовладельцев, чтобы избежать приобретения некачественного продукта. Поскольку он напрямую влияет на герметичность системы, лучше брать надежный и проверенный вариант. Среди наиболее популярных герметиков выступают:

• Dicro;
• Curil;
• DoneDeal;
• Permatex Anaerobic GM;
• Victor Reinz.

Каковы бы ни были причины течи из-под КК, необходимо оперативно удалить их и в последующем регулярно следить за своим авто. Проверка масла с помощью щупа, информация с датчика, осмотр пространства под днищем должны стать регулярными мероприятия во избежание серьезных ремонтных работ.

Нужно ли смазывать резиновую прокладку герметиком

Насчет использования герметика мнения автомехаников расходятся. Одни считают его применение недопустимым, другие же, наоборот, утверждают, что только с ним можно достичь полной герметичности. Скажем так, если поверхности крышки и блока цилиндров имеют шероховатости, применение герметика желательно, но только если он будет нанесен аккуратным тонким слоем. Если же поверхности идеально ровные, можно обойтись и без него, ведь еще несколько лет назад никто подобным уплотнителем особо не пользовался. Ну а для автомобилей, где прокладка не предусмотрена конструкцией, без герметика не обойтись.

Как устранить протекание масла

Пластмассовые детали не отличаются повышенной прочностью, потому расколоть или сломать их не представляет особого труда. При повреждении самой КК единственное решение — ее замена. Стоимость ее невысока, а при возможности лучше рассмотреть вариант из металла. Он будет стоить дороже, но прослужит дольше своего предшественника. На некоторых иномарках эта запчасть стоит прилично, потому не забывайте альтернативу — покупку на разборках или б/у.

Слабая затяжка гаек или болтов также способствует образованию течи. Во избежание подобных казусов после установки крышки нужно надежно зафиксировать крепления. Однако, если перестараться, можно сорвать резьбу, что тоже грозит появлению зазоров в точке соприкосновения и, соответственно, протечке. В таком случае придется заменять элементы на новые.

Отечественное производство не отличается качеством: чуть раньше на моделях ваз при съеме гайки выкручивалась и шпилька. Потому при замене и установке деталей на российских авто нужно быть предельно внимательным.

Практически на любой современной КК есть специальные втулки, обеспечивающие плотное прилегание прокладок в отверстиях креплений. Данные прокладки также имеют свойство изнашиваться и требуют своевременной замены. Альтернатива замене — стачивание самой втулки по ее длине. После укорачивания она более сильно прижимает прокладку. Этот способ особую популярность снискал среди владельцев шевроле лачетти.

Износ прокладки масляной крышки (если таковая имеется) легко и быстро выявляется. Он решается покупкой и установкой новой детали. Нужно учитывать, что она присутствует не на всех машинах.

Другие варианты устранения протекания масла

Самый неприятный вариант — нарушение работы поршневого комплекса. Здесь придется, как минимум, менять поршневые кольца и проводить промывку двигателя. В худшем случае потребуется капремонт двс.

Загрязнение вентиляции картера не дает отработавшим газам пройти по намеченному маршруту. Они начинают прорываться в картер, создавая там избыток давления. В итоге, смазочная жидкость может быть примитивно выдавлена через прокладки и сальники. Ее очистка устранит течь.

Использование фальсифицированной жидкости пагубно влияет на состояние сальников, ускоряя их износ. Несмотря на использование износостойких резин при их изготовлении, высокие температуры, злоупотребление промывкой, некачественная смазка, загрязнения разрушают сальники. Для их замены придется снять КПП, сцепление, стартер. Чтобы трудозатраты оправдывали себя, заодно обновляют подшипники коленвала.

Прокладка — в большинстве случаев виновник течи. Помимо резиновых, в продаже имеются пробковые аналоги. Резиновый экземпляр вынужден противостоять высокому температурному режиму, от того со временем высыхает и дает трещины. Они же непременно приведут к течи. Расходник из пробки обладает большей устойчивостью к градусам, соответственно, прослужит дольше.

При самостоятельной замене необходимо снять КК, удалить старую прокладку. Тщательно обработать поверхность крышки автосредством и протереть обезжиривателем. Для лучшей фиксации прокладку лучше посадить с использованием герметика и руководствуясь инструкцией по эксплуатации конкретного авто. Герметик лучше использовать маленькими порциями в точках сгибов. Установка крышки и проверка затяжения болтов будут заключительным этапом.

Что в итоге

С учетом приведенной выше информации, а также особенностей работы системы смазки двигателя, необходимо соблюдать несколько базовых правил для продления срока службы прокладок и предотвращения течей масла.

Прежде всего, масло в двигателе и масляный фильтр нужно менять своевременно, не превышая межсервисного интервала замены. В двигатель следует заливать только те масла, которые рекомендованы заводом-изготовителем ДВС и являются качественным продуктом

При этом важно учитывать не только базовые параметры, но и вязкость, а также индивидуальные условия эксплуатации (сезонность, режимы работы мотора, нагрузки и т.д.)

Помните, перегревы двигателя приводит к тому, что нарушается геометрия клапанной крышки и ГБЦ, дефекты могут возникнуть на самом блоке цилиндров и т.д. От значительного повышения температуры из строя выходит прокладка крышки клапанов, погорает прокладка головки блока цилиндров.

В процессе подбора прокладок необходимо приобретать качественные изделия, а также соблюдать рекомендации по установке (размещение прокладки, момент затяжки болтов клапанной крышки). Если используется герметик, нужно также придерживаться  рекомендуемой технологии его нанесения.

Во время проведения планового ТО следует уделять внимание состоянию и  работоспособности системы вентиляции картера двигателя. Периодическая очистка позволяет избежать возможных проблем, которые приводят к росту давления внутри ДВС
