Как самому отрегулировать клапана на двигателе

Регулировка клапанов ВАЗ-2112 16 клапанов: фото и видео

Регулировка клапанного механизма 16-клапанного двигателя ВАЗ-2112 достаточно сложная операция, но выполнима своими руками. Так, многие автомобилисты сталкивались с понятием, когда слышен звон клапанов, особенно при переходе с низких на средние обороты. В этой статье, рассмотрим, как правильно отрегулировать клапана на автомобиле, а также расскажем о некоторых нюансах процесса.

Видео о регулировке клапанов на переднеприводном семействе автомобилей ВАЗ (2110-2112)

Видеоматериал расскажет, как правильно отрегулировать клапана на 16-клапанном двигателе, а также даст несколько советов и рекомендаций.

Процесс регулировки клапанов

Процесс регулировки клапанов на двигателе

Прежде, чем перейти непосредственно к процессу регулировки, стоит отметить, что данная операция, проводится только на полностью остывшем двигателе. Опытные ВАЗоводы рекомендуют ждать не менее одной ночи.

Для совершения регулировки потребуется немного инструмента, а именно набор ключей и головок, а также прокладка клапанной крышки и специальный щуп.

Итак, приступаем непосредственно к операции:

1. Отсоединяем и отводим в сторону наконечник привода дроссельной заслонки. Демонтируем трос и кронштейн крепления положения дроссельной заслонки
2. При помощи ключа на 10, стоит открутить кронштейн трос привода дросселя к ресиверу.
3. Демонтируем шланги вентиляции картерных газов. Открутив хомуты снимаем шланги вентиляции картерных газов
4. Откручиваем клапанную крышку при помощи головки на 10, и проводим её демонтаж. Демонтируем клапанную крышку и крышку подшипников для регулировки клапанов
5. Вынимаем прокладку с клапанки.
6. Демонтируем защитный кожух ГРМ. Проводим демонтаж защитного кожуха ГРМ, чтобы добраться до шкива коленчатого вала
7. Поворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки на шкиве распредвалов и коленвала с блоком. Поворачиваем коленчатый вал за часовой стрелкой
8. Производим поворот коленвала на 40-50 градусов.
9. Проверяем зазоры у первого и третьего кулачка распределительных валов. Зазор между шайбами и кулачками должен быть: 0,15мм – для выпускных клапанов и 0,20мм – для впускных. Проводим регулировку зазоров при помощи щупов
10. В случае, если зазоры вышли с нормы, то устанавливается специальное приспособление для регулировки клапанов. Специальное приспособление для регулировки клапанов и замены регулировочных шайб
11. При помощи клыка поворачиваем толкатель.
12. Нажимаем клыком на толкатель, чтобы он утонул, а затем вынимаем его и пинцетом вынимаем регулировочную шайбу. Если нет специального приспособления, то автомобилисты пользуются двумя плоскими отвертками. При помощи пинцета вынимаем регулировочную шайбу
13. Теперь, необходимо установить новую регулировочную шайбу. Расчет идет по формуле: H=B+(A-C), где A – замерительный зазор, B – толщина снятой шайбы, С – номинальный зазор, Н – толщина новой шайбы. Шайба маркируется на верхней поверхности, которая ложиться вниз при установке.
14. Таким же образом проводим замер зазоров остальных кулачков и меняем остальные шайбы.
15. Сборка проводится в обратном порядке. Сборка клапанной крышки должна осуществляться по алгоритму с точным следованием момента и порядка затяжки болтов.

Какие бывают регулировочные шайбы?

Набор регулировочных шайб на все случае жизни

Для автомобилей семейства ВАЗ существует 125 размеров регулировочных шайб, но не все применяются.

Поэтому рассмотрим, самые популярные размеры запасной детали, которая устанавливается на эти двигатели (если не захотите потом лишний раз бегать в авто-магазин): 3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;

Регулировочные шайбы двух размеров: 3.95 и 3.30

Чем грозит несвоевременное проведение регулировки клапанов?

Когда рассмотрен весь процесс замены, стоит напомнить, какие же могут быть последствия несвоевременной регулировки клапанного механизма:

• Износ распределительных валов. Так, неверный зазор может привести к преждевременному износу кулачков распредвалов.
• Повреждение толкателей клапанов, когда о них будут биться регулировочные шайбы.
• Общий износ всех элементов головки и механизмов ГРМ.
• В отдельных случаях, может случиться так, что произойдет обрыв ремня ГРМ и погнёт клапана.

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	930
Размеры (длина/ширина), мм	1425/827
Материал блока цилиндров	чугун
Система питания	Прямой впрыск
Порядок работы двигателя (отсчет со сто­роны вентилятора)	1 — 3 — 4 — 2
Рабочий объем цилиндров, л	7.43
Мощность, л. с.	90
Номинальное число оборотов, об/мин.	1750
Количество цилиндров	4
Расположение цилиндров	вертикальное
Ход поршня, мм	140
Диаметр цилиндра, мм	130
Степень сжатия	16
Максимальный крутящий момент при 1200 — 1300 об/мин, Нм	412
Топливо	дизель
Минимальный удельный расход топлива, кВтч	1.62
Система охлаждения	Жидкостная, с принудительной цирку­ляцией охлаждающей жидкости
Масло	Летом дизельное масло ДС-11 (М12В) или М10В; зимой – ДС-8 (М8В).
Генератор	Постоянно­го тока 214А1 или Г304.
Гидронасосы	2 насоса шестеренчатого типа НШ10ДЛ и НШ46УЛ; привод шестеренчатой передачей от коленчатого вала.

Двигатель устанавливается на тракторы ДТ-75М, Т-4А, Т-4, экскаваторы, катки, автогрейдеры, насосные установки, электростанции.

Почему обязательно нужно регулировать?

Есть всего две причины. Это их «зажатие», когда тепловой зазор пропадает между кулачком распредвала и толкателем. И наоборот увеличение зазора. И тот и другой случай не несут ничего хорошего. Я постараюсь более подробно рассказать все на пальцах

Почему зажимает клапана?

Нужно о очень часто происходит у тех, кто ездит на газу (газомоторном топливе). Самая широкая часть клапана называется тарелка (у нее есть фаска по краям), именно она находится в камере сгорания одной стороной, другой она прижимается к «седлу» в головке блока (это часть куда заходит клапан, таким образом, герметизируя камеру сгорания).

От больших пробегов начинают изнашиваться «седло», а также фаска на «тарелке». Таким образом «шток» двигается наверх, прижимая «толкатель» к «кулачку» практически вплотную. Именно поэтому может происходить «зажим».

ЭТО ОЧЕНЬ ПЛОХО! Почему? Да все просто – тепловое расширение никто ни куда не делось. Значит, в «зажатом» случае, когда шток будет разогреваться (происходит удлинение), то тарелка будет чуть выходить из седла:

• Падает компрессия, соответственно падает мощность
• Нарушается контакт с головкой блока (с седлом) – нет нормального отвода тепла от клапана – головке
• При воспламенении, часть горящей смеси может проходить мимо клапана сразу в выпускной коллектор, оплавляя либо разрушая «тарелку» и ее фаску

Ну и второстепенная причина, эта смесь может негативно воздействовать на катализатор.

Нужно помнить что «впускные элементы» охлаждаются вновь поступающей топливной смесью!

А вот отвод тепла «выпускных» зависит от того, как он плотно прижимается к «седлу»!

Увеличение зазора

Бывает и другая ситуация. Она характерна для моторов, работающих на бензине. Наоборот увеличение «теплового зазора». Почему такое происходит и почему это плохо?

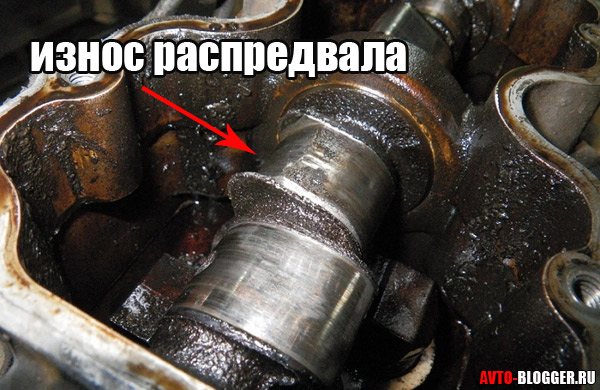

Со временем плоскость толкателя, как и поверхность кулачков рапределительного вала изнашиваются – что приводит к увеличению зазора. Если его вовремя не отрегулировать, то он еще более увеличивается от ударных нагрузок. Мотор начинает работать шумно, даже на «горячую».

Уменьшается мощность двигателя из-за нарушений фаз газораспределения. Если сказать «простым языком» впускные клапана открываются чуть позже, что не позволяет нормально наполнить камеру сгорания, «выпускные» также открываются позже, что не дает нормально отойти отработанным газам.

Сейчас видео версия статьи, смотрим.

А на этом я заканчиваю, думаю, мои материалы были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР

(7 голосов, средний: 5,00 из 5)

Похожие новости

8 или 16 клапанов, что лучше? И в чем собственно разница. Подроб.

Турбированный или атмосферный двигатель. Что лучше и надежнее, т.

Крутящий момент и мощность двигателя. Что важнее? Пару слов про .

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номерцилиндра	Клапан	Величиназазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и масло из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Износ

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

• Механический износ плунжера и его посадочного места. В таком случае масло не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
• Заклинивание плунжера в посадочном месте из-за загрязнения;
• Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
• Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
• Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
• Выработанный ресурс масла, а также значительное его засорение продуктами трения;
• Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Замасленный гидрокомпенсатор

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

Не менее важно подготовить необходимые для регулировки инструменты:

• набор гаечных ключей;
• отвёртки;
• специальный измерительный щуп;
• пинцет;
• микрометр;
• набор регулировочных шайб;
• прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
3. Снимается кожух ремня ГРМ.
4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

• после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
• маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
• при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
• в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
• при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Чем опасно изменение теплового зазора мотора

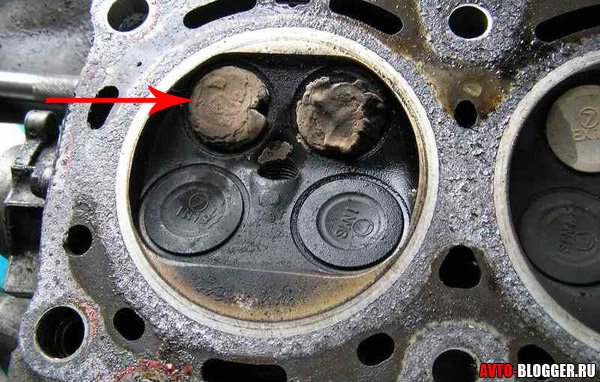

Если клапан зажат, то горячие газы, образующиеся во время сгорания топлива, нагревают не только нижнюю, но и верхнюю часть тарелки, то температура клапана увеличивается, что может привести к его прогоранию. Это особенно опасно, если мотор работает под большой нагрузкой или неправильно выставлен угол опережения зажигания.

Прогар клапана приведет к резкому падению мощности мотора, росту расхода топлива и перегреву двигателя. Если клапаны начали стучать, то никакой угрозы для мотора нет. Проблема в том, что на ранней стадии проворачивание вкладыша коленвала проявляет себя аналогичным стуком, поэтому их легко спутать.

Регулировка клапанов Хонда

Практически на всех ДВС Honda РК осуществляется с помощью регулировочных винтов. Наиболее часто встречающаяся система расположения клапанов – по обе стороны от распредвала, который установлен посередине ГБЦ. Чем-то такая схема напоминает двигатели Уфимского моторного завода, только на «Москвичах» имеется по два клапана в камере сгорания ГБЦ, а на «Хондах» – по четыре.

РК Honda производится на холодном ДВС, выставляются зазоры;

• 0,17-0,25 мм – для «выпуска»;
• 0,23-0,32 мм – для «впуска».

Величина зазора зависит от модели двигателя.

Регулировать клапана винтами значительно проще и быстрее, чем шайбами, но регулировку приходится выполнять чаще.

Рассмотрим, как можно отрегулировать клапана на моторе K24 (2.4 л), такой силовой агрегат устанавливается на модели CR-V второго поколения. Выполняем работу следующим образом:

• демонтируем верхние декоративные крышки ДВС, отсоединяем от клапанной крышки все, что мешает ее снятию;
• снимаем клапанную крышку, чтобы легче было прокручивать к/вал, выворачиваем свечи зажигания;
• так как двигатель без свечей прокручивается довольно легко, можно его проворачивать ключом за гайку шкива ГУР;
• прокручиваем к/вал до ВМТ, метки на обеих звездочках распредвалов должны смотреть вверх, еще две метки должны находится напротив друг друга;
• также при установке меток можно ориентироваться на сами валы – на 1-ом цилиндре кулачки р/валов с каждой стороны смотрят вверх, навстречу друг к другу;
• ослабляем контргайку на коромысле впускного вала (первый по счету), производим регулировку с помощью щупа 0,25 мм, установив необходимый зазор, контргайку затягиваем;
• затем регулируем второй по счету клапан движка со стороны впускного коллектора;
• аналогично производим РК со стороны выпускного коллектора, но уже щупом 0,3 мм;
• проворачиваем коленвал на 180 градусов, регулируем зазоры на 3-м цилиндре;
• точно также после поворота еще на половину оборота к/вала производим регулирование на 4-м цилиндре, и сделав еще пол-оборота – на втором.

Закрываем клапанную крышку, ставим на место кожухи, подсоединяем патрубки. Все, работа на этом закончена.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Подведем итоги

От правильно подобранного теплового зазора поршневых колец зависит как ресурс самих колец, так и исправность работы всей ЦПГ. Естественный радиальный износ колец приводит к увеличению тепловых зазоров, после чего герметизация камеры сгорания ухудшается.

Необходимо отметить, что для двигателя намного более опасен уменьшенный зазор. Если минимальный зазор в замках (тепловое пространство) сократить до показателя 0.2 миллиметра, после нагрева и выхода мотора на рабочие температуры зазор в замке может полностью отсутствовать. В результате кольцо сильно давит на стенки цилиндра, значительно возрастает износ колец, нарушается теплообмен, а также повышается риск образования задиров.

Как правильно подбирать поршневые кольца. Правильный подбор колец по размерам и материалам изготовления, как выбрать оригинальные кольца. Полезные советы.

Когда необходимо производить замену поршневых колец. Как устанавливать кольца на поршень при замене своими руками. Ресурс, колец, притирка и обкатка.

Почему залегают поршневые кольца. Основные признаки для самостоятельного оределения неисправности, диагностика. Раскоксовка поршневых колец своими руками.

Назначение, конструктивные особенности и принцип работы поршневых колец двигателя внутрннего сгорания. Типы колец, величина зазора, основные неисправности.

Назначение поршня в конструкции ДВС. Особенности и устройство поршня, маслосъемные и компрессионные кольца.

Назначение цилиндро-поршневой группы двигателя внутреннего сгорания. Особенности конструкции, поршень, кольца, гильза цилиндра. Износ и ремонт ЦПГ.
